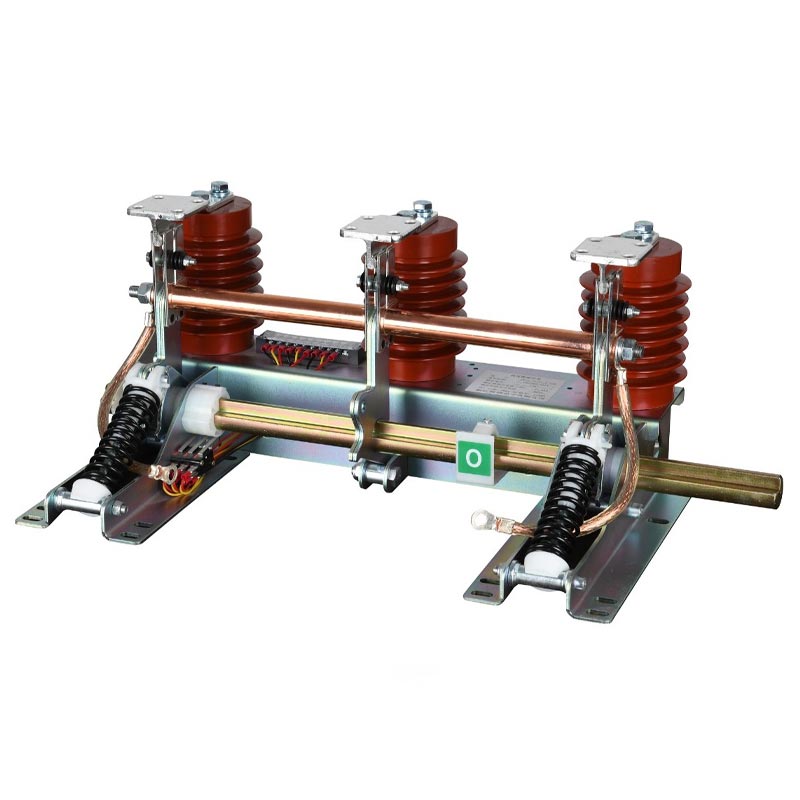

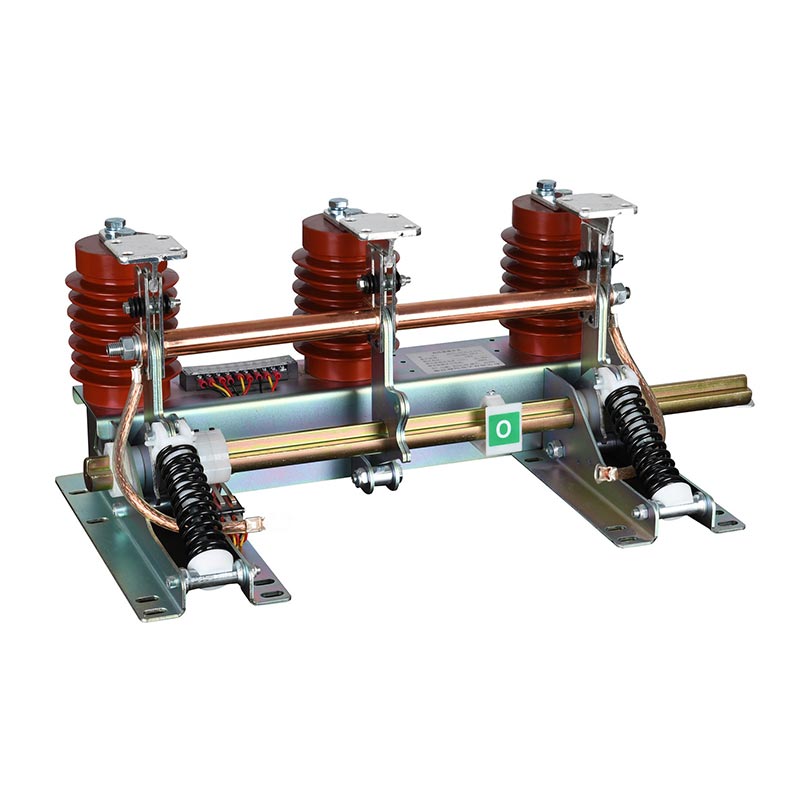

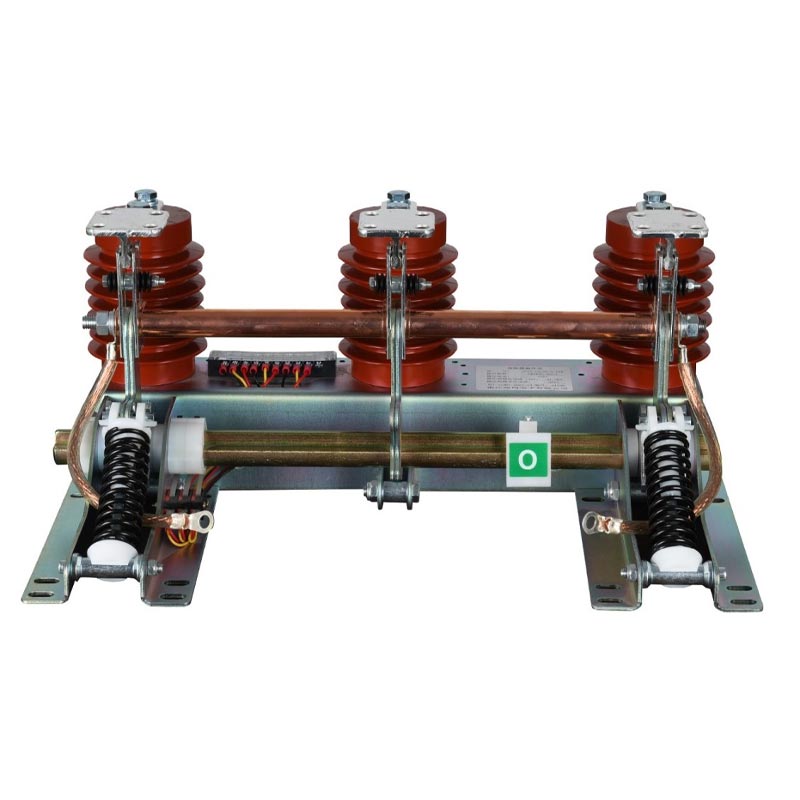

Interruttore di messa a terra Jn15

L'interruttore di messa a terra Usune Jn15 è adatto per sistemi di alimentazione CA da 12 kV e inferiori a 50 Hz. Specificamente progettato per il circuito messa a terra di sicurezza, può essere utilizzato con vari quadri ad alta tensione per fornire una protezione critica di messa a terra durante manutenzione delle apparecchiature o interruzioni di corrente. Rilasciando in modo affidabile la tensione residua e resistendo alle correnti di cortocircuito, garantisce la sicurezza del personale addetto alla manutenzione e delle apparecchiature elettriche.

In qualità di produttore professionale, la serie di prodotti Usune vanta una struttura compatta e robusta, che consente un funzionamento stabile in ambienti interni difficili con elevata umidità, elevati livelli di polvere e inquinamento moderato. È pienamente conforme GB1985-89 e standard internazionali IEC129, garantendo coerenza del prodotto e applicabilità globale.

Parametri tecnici fondamentali

Vantaggi principali del prodotto

1. Sicuro e affidabile

L'interruttore di messa a terra Jn15 è dotato di un meccanismo di interblocco meccanico di precisione per evitare malfunzionamenti (come la chiusura in condizioni di tensione); possiede un'eccellente capacità di resistenza al cortocircuito, capace di resistere a una corrente di breve durata di 31,5 kA/4s e a una corrente di picco di 80 kA, mantenendo l'integrità strutturale nel evento di guasto; i componenti isolanti di alta qualità offrono un'elevata resistenza isolante, sono resistenti all'umidità e resistente all'inquinamento e garantisce un funzionamento stabile a lungo termine.

2. Compatto e facile da usare

La struttura compatta ottimizzata consente un'installazione flessibile in vari quadri ad alta tensione (come KYN28 e tipi HXGN); chiari indicatori di stato e porte di accesso senza attrezzi facilitano il funzionamento e la manutenzione convenienti; le parti mobili sono realizzate con materiali resistenti alla corrosione e lubrificate con precisione, garantendo un funzionamento regolare per oltre 2000 cicli.

3. Ampia applicabilità e conformità agli standard

L'interruttore di messa a terra Jn15 è compatibile con i sistemi da 6,6–12 kV e può essere abbinato a tutti i principali dispositivi ad alta tensione quadri. È pienamente conforme agli standard GB1985-89 e IEC129, rendendolo adatto a vari progetti a livello nazionale e internazionale. Può funzionare in modo affidabile in ambienti interni con temperature comprese tra -10 ℃ a +40℃, altitudini ≤1000m, umidità 95% e livelli di inquinamento di Classe II.

4. Garanzia di qualità in fabbrica

L'interruttore di messa a terra Jn15 è prodotto nello stabilimento avanzato di Usune, utilizzando linee di produzione automatizzate e rigorose test di qualità. Ogni prodotto viene sottoposto a test dinamici, statici e di isolamento prima di lasciare la fabbrica. A Il team di ricerca e sviluppo professionale può fornire configurazioni personalizzate in base a tensione, corrente o installazione specifiche requisiti.

Caso applicativo nel mondo reale: progetto di distribuzione elettrica di un complesso commerciale urbano

1. Contesto del progetto

Un complesso commerciale di 320.000㎡ nella Cina orientale richiede un sistema di distribuzione dell'energia da 10 kV sicuro e affidabile, comprensivo di otto cabine di commutazione ad alta tensione di tipo KYN28A-12. Sono necessari interruttori di messa a terra stabili per garantire la sicurezza della manutenzione e protezione del sistema.

2. Soluzione e implementazione

L'appaltatore ha selezionato Usune Grounding Switch Jn15 (64 unità in totale), abbinando tutte le linee in entrata e in uscita e armadi PT. L'installazione è stata eseguita secondo procedure standard, realizzando impianti meccanici ed elettrici interblocco con il quadro. Durante la messa in servizio, il funzionamento, l'interblocco e i test di resistenza al cortocircuito tutti soddisfacevano il design e gli standard nazionali.

3. Risultati del progetto

- Sicurezza operativa: ha funzionato senza guasti per oltre 3 anni, completando 18 cicli di manutenzione senza alcuno rischi per la sicurezza elettrica.
- Stabilità del sistema: ha resistito con successo a 3 guasti di cortocircuito senza danni all'apparecchiatura, riducendo le interruzioni di corrente tempo di recupero.
- Manutenzione efficiente: indicatori di stato chiari e funzionamento conveniente, riducendo i tempi di messa a terra per la manutenzione circa il 40%.
- Feedback dei clienti: "L'interruttore Usune JN15-12 è affidabile e facile da usare, fondamentale per la sicurezza elettrica complessiva di il complesso. Sarà una scelta prioritaria per i progetti futuri."

Principali parametri tecnici

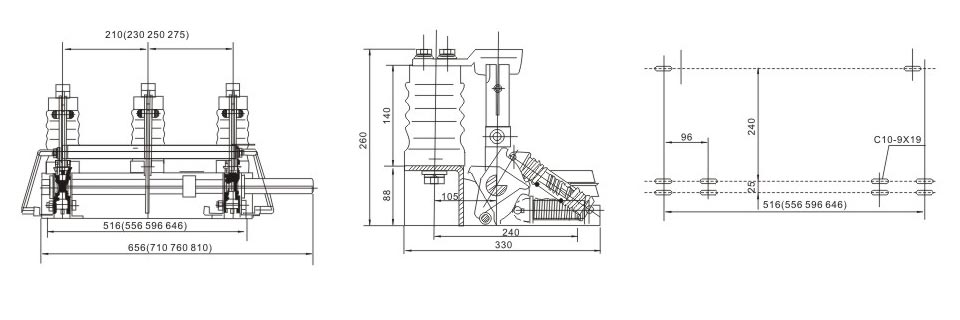

Dimensioni esterne

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

Q1: Con quali tipi di quadri è compatibile l'Usune Grounding Switch Jn15?

R: Compatibile con tutti i principali quadri ad alta tensione per interni, come KYN28A-12, HXGN-12, XGN2-12, ecc., adatto per sistemi da 6,6 kV/10 kV/11 kV/12 kV e spaziatura di fase standard 150 mm/165 mm/210 mm/250 mm; armadi speciali possono essere personalizzato contattando Usune.

Q2: Quale manutenzione è richiesta per l'interruttore di messa a terra JN15?

A: Piano di manutenzione consigliato:
- Ogni 6 mesi: ispezione visiva, controllo di usura, corrosione, collegamenti allentati e condizioni di interblocco.
- Annualmente: Test funzionale, verificando la scorrevolezza di apertura e chiusura e la correttezza dell'incastro.
- Ogni 5 anni: Test prestazionale, verifica dell'isolamento e della capacità di tenuta al cortocircuito secondo standard.
- Ogni 2 anni: manutenzione della lubrificazione, applicazione di lubrificante alle parti mobili per prolungarne la durata.

D3: È possibile utilizzare JN15-12 ad altitudini superiori a 1.000 metri o in ambienti corrosivi?

R: I modelli standard sono adatti ad altitudini ≤1000 m, inquinamento di Classe II e ambienti non corrosivi. Per altitudini >1000 m o ambienti corrosivi (prodotti chimici, sale marino), Usune offre prodotti migliorati, tra cui isolamento rinforzato, rivestimenti anticorrosione e design di declassamento dipendente dall'altitudine. Contatta il nostro team tecnico per soluzioni personalizzate.

Conclusione

Gli interruttori di messa a terra ad alta tensione per interni della serie Usune JN15-12 combinano sicurezza, affidabilità e versatilità, adattamento ai sistemi di alimentazione da 6,6–12 kV. Soddisfano gli standard globali e sono stati dimostrati in progetti reali, realizzandoli una scelta ideale per la protezione della messa a terra. In qualità di fornitore cinese professionale, Usune fornisce prodotti di alta qualità e supporto tecnico completo per vari progetti nella distribuzione di energia, nell'industria e nel commercio.
