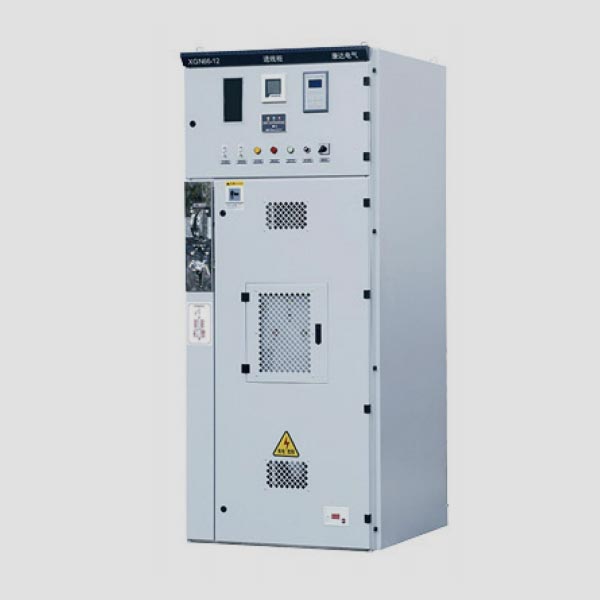

L'unità principale ad anello isolato in aria Usune XGN66-12 a scatola fissa chiusa Rmu è un AC trifase professionale con custodia in metallo il quadro è adatto per Il sistema trifase AC 50/60Hz da 3,6~36kv come dispositivo per ricevere e distribuire energia elettrica, viene utilizzato per frequente luoghi di esercizio e per la ricostruzione di quadri dotati di interruttore a olio. Il sistema di autobus è composto da singoli autobus sistema e sistema a sezione singola. Svolge funzioni di ricezione, distribuzione, controllo e protezione dell'energia. Superati severi test di tipo IEC, la fabbrica dispone di solidi sistemi di gestione ISO 9001, ISO 14001 e ISO 45001 per garantire stabilità del prodotto.
In qualità di fornitore professionale di apparecchiature di alimentazione e distribuzione, Usune aderisce alla "qualità prima di tutto, guidato dalla tecnologia”. L'unità principale Rmu ad anello isolato in aria copre configurazioni standard e offerte personalizzate soluzioni per soddisfare le diverse esigenze progettuali.
Quadri di bassa tensione
Quadri di media tensione
Il quadro ha una struttura scatolata in metallo, realizzata piegando e saldando angolari, acciaio chanel e sottili acciaio piatti.
All'interno dell'armadio è installato un canale di ventilazione, è installata una ventola di aspirazione nella parte inferiore dell'armadio e una ventola di scarico è installata nella parte superiore gabinetto. I trasformatori e gli isolatori sono fissati mediante piastre piegate in piastre in acciaio inossidabile, che risolvono il problema dell'aumento della temperatura in condizioni elevate corrente.
E' dotato al suo interno dell'interruttore magnetotermico per la protezione dell'uscita del generatore. Lo è installato su un telaio con ruote in modo sospeso e il telaio è fissato al fondo dell'armadio. Può essere spostato fuori dall'armadio per la manutenzione.
Il sezionatore utilizza un meccanismo di azionamento con ruota elicoidale e ingranaggio a vite senza fine, che richiede una forza di azionamento ridotta e ha una funzione autobloccante.
Sono presenti interblocchi meccanici ed elettrici tra il sezionatore e l'interruttore automatico, che è a progettazione ragionevole e affidabile.
Per soddisfare il requisito di un valore di corrente nominale elevato che la corrente nominale può raggiungere 5.000 A.
L'interruttore in vuoto ha un design integrato ed è dotato di uno speciale meccanismo di comando a molla. Ha funzioni operative complete, alta affidabilità, design avanzato e ragionevole, e bassa manutenzione. Questo interruttore automatico di media tensione ha un elevato potere di interruzione, un elevato potere di chiusura e un comportamento dinamico e dinamico prestazioni di stabilità termica.
Il circuito principale utilizza sbarre di rame posizionate verticalmente per migliorare la capacità di trasporto di corrente. Il in arrivo e i metodi della linea in uscita sono diversi e possono essere selezionati in base a diversi schemi o personalizzati per specifici progetti.
● Temperatura ambiente: massima +40°C, minima-15°C;
● Altitudine: non più di 1000 m;
● Umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90%;
● Magnitudo del terremoto: 8 o meno;
● Invece di nessun rischio di incendio o esplosione, nessun grave inquinamento, nessuna corrosione chimica e nessuna vibrazione violenta.
Con prestazioni eccellenti, il quadro dell'unità principale ad anello di tipo isolato in aria è ampiamente utilizzato nel settore energetico (centrali elettriche, parchi eolici), industriale (metallurgico, petrolchimico) e commerciale-civile (grattacieli, aeroporti, ospedali), garantire un'alimentazione stabile per le apparecchiature elettriche.
In qualità di produttore professionale, Usune dispone di un sistema completo di ricerca e sviluppo, produzione e vendita. Questo prodotto di punta è popolare in in patria e all'estero, ottenendo il riconoscimento dei clienti con qualità affidabile e servizio attento.
| NO. | Articolo | Unità | Prametro tecnico |
| 1 | Tensione nominale | kV | 3.6, 7.2, 12 |
| 2 | Corrente nominale | A | 630, 1250 |
| 3 | Corrente di interruzione nominale di cortocircuito | kA | 20, 25, 31,5 |
| 4 | Corrente di chiusura nominale di cortocircuito | kA | 50, 63, 80, |
| 5 | Corrente nominale ammissibile per breve tempo (valore effettivo 4s) | kA | 20, 25, 31,5, |
| 6 | Corrente nominale di tenuta di picco (picco) | kA | 50, 63, 80, |
| 7 | Tensione di resistenza alla frequenza industriale di 1 minuto | kV | 42 |
| 8 | Tensione di tenuta all'impulso di fulmine | kV | 75 |
| 9 | Tensione di tenuta alla frequenza industriale di 1 minuto del circuito ausiliario | kV | 2 |
| 10 | Livello di protezione | IP3X | |

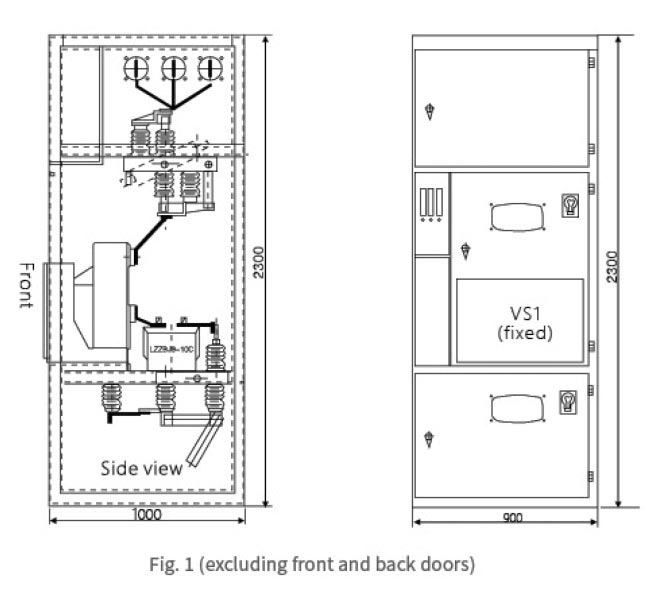

| 11 | Dimensioni esterne (uscita cavo L×P×A) | mm | 900×1000×2200 |
Fabbrica, possiamo garantire che il nostro prezzo è ragionevole e competitivo.
Di solito citiamo entro 24 ore dalla ricezione della richiesta.
Sì, certo, accettiamo OEM.
I tempi di consegna dipendono dalle quantità ordinate, normalmente entro 15-20 giorni dalla ricezione del pagamento.
Tutti i prodotti verranno controllati a partire dagli accessori, e verranno effettuati test di routine prima della partenza la nostra fabbrica.
Scatta foto o video dei problemi di qualità e inviaceli per il controllo e la conferma, e noi ne faremo una soluzione soddisfatta per te entro 1-3 giorni.
12 mesi dalla data di spedizione.
● Siamo specializzati nel settore da oltre 14 anni e disponiamo di un team di ricerca e sviluppo di grande esperienza che si occupa della progettazione
e lavoro di sviluppo per ogni progetto in base alle richieste speciali del cliente.
● Abbiamo una procedura di controllo qualità estremamente rigorosa dai componenti ai prodotti finiti.
● Periodo di produzione stabile entro 15-20 giorni.
● Disponiamo di una serie completa di rapporti di prova per i prodotti.
● Soluzione fornita in un solo passaggio.
