Panoramica dell'articolo
Questa guida spiega come funziona un'unità principale ad anello isolata in aria, quali componenti ne determinano le prestazioni, come valutarne le specifiche tecniche e cosa devono verificare gli acquirenti prima dell'acquisto. Copre inoltre le sfide applicative comuni, la sicurezza operativa e le pratiche di manutenzione che possono aiutare a ridurre i tempi di inattività evitabili.
1. Che cos'è un'unità principale RMU ad anello isolato in aria?

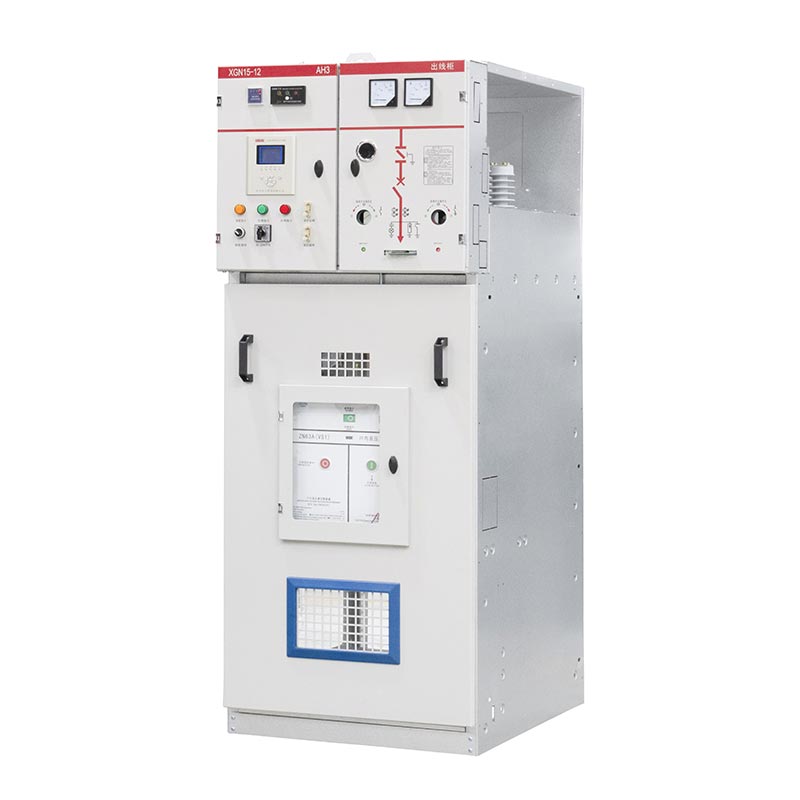

UNUnità principale ad anello isolata in aria RMUè un quadro elettrico di media tensione progettato per collegare, controllare e isolare i circuiti in una rete di distribuzione. Utilizza l'aria atmosferica come mezzo isolante attorno ai componenti sotto tensione applicabili anziché fare affidamento sul gas SF₆ come mezzo isolante primario in tali compartimenti.
Il termineanello dell'unità principaledescrive il ruolo dell'apparecchiatura in una disposizione di distribuzione ad anello. L'anello collega tipicamente più punti di distribuzione, consentendo all'energia di raggiungere una sottostazione da direzioni diverse quando la progettazione della rete e la configurazione operativa lo consentono. Una RMU combina diverse funzioni di commutazione all'interno di un involucro compatto, aiutando gli operatori di distribuzione a gestire gli alimentatori e le connessioni dei trasformatori.
A differenza di un trasformatore di distribuzione, che modifica la tensione elettrica, un RMU gestisce la connessione e la disconnessione dei circuiti di media tensione. A seconda della configurazione, può fornire la commutazione del carico, l'isolamento, la messa a terra e la protezione dell'alimentazione tramite fusibili o interruttori automatici.
Le RMU isolate in aria vengono utilizzate in applicazioni in cui i tecnici necessitano di funzioni di commutazione chiaramente definite, una disposizione di isolamento senza gas e una configurazione adatta all'ambiente di installazione. Prima di specificarne uno, il team di progetto deve confermare la tensione del sistema, il livello di guasto, lo schema operativo, lo spazio disponibile e i requisiti di utilità applicabili.
2. Come funziona una RMU isolata in aria?
Una RMU isolata in aria gestisce l'energia elettrica controllando le connessioni tra gli alimentatori ad anello in ingresso e i circuiti di distribuzione in uscita. In una tipica disposizione a tre vie, due unità funzionali collegano le sezioni del cavo ad anello, mentre una terza alimenta o protegge un trasformatore di alimentazione locale.
Operazione di distribuzione normale
Durante il normale funzionamento gli apparecchi di manovra vengono posizionati secondo il piano operativo approvato della rete. Molte reti di distribuzione utilizzano una disposizione dei cavi ad anello con un punto normalmente aperto. Questa disposizione preserva un percorso di rifornimento alternativo senza necessariamente gestire l'intero anello come un circuito chiuso.
Isolamento dei guasti e ripristino dell'alimentazione
Se una sezione del cavo presenta un guasto, i dispositivi di protezione rilevano o interrompono il guasto come previsto, mentre gli operatori o un sistema di automazione omologato isolano la sezione interessata. La restante rete sana può quindi essere ripristinata attraverso un alimentatore alternativo, a condizione che i valori nominali delle apparecchiature, la capacità della rete, il coordinamento della protezione e le procedure di commutazione lo consentano.
| Condizioni operative | Funzione RMU | Obiettivo operativo |
|---|---|---|
| Funzionamento normale | Mantiene le connessioni del circuito designate. | Fornire energia ai carichi collegati. |
| Manutenzione programmata | Isola il circuito interessato e consente procedure di messa a terra approvate. | Stabilire una condizione di lavoro sicura. |
| Guasto al cavo | Funziona con lo schema di protezione del sistema per interrompere o isolare la sezione interessata. | Limitare l'area di rete interessata. |
| Ripristino della rete | Consente il passaggio autorizzato per ricollegare le sezioni integre ove consentito. | Ripristinare il servizio nel modo più sicuro e veloce possibile. |
È importante distinguere la commutazione del carico dall'interruzione per guasto. Un sezionatore di carico è progettato per compiti di commutazione specifici; non si deve presumere che interrompa ogni corrente di cortocircuito. La protezione dai guasti può richiedere una combinazione coordinata di interruttori-fusibili o un interruttore automatico con un relè di protezione adeguato.
3. Quali sono i componenti principali di una RMU isolata in aria?
L'esatto layout interno varia in base al produttore e al modello, ma la maggior parte dei progetti combina dispositivi di commutazione, conduttori, strutture di isolamento, meccanismi di sicurezza e apparecchiature di monitoraggio opzionali.
Interruttori di interruzione del carico
Gli interruttori-sezionatori collegano o disconnettono i circuiti nelle normali condizioni specificate di commutazione del carico. In configurazione ad anello consentono agli operatori di controllare le tratte di cavo in ingresso e in uscita. Le loro capacità nominali di fabbricazione, rottura e resistenza a breve termine devono corrispondere al servizio previsto.
Barre e collegamenti elettrici
Le sbarre forniscono percorsi conduttivi tra le unità funzionali. Il materiale, la sezione trasversale, la qualità della connessione e il design termico influiscono sulla capacità di trasporto di corrente e sull'aumento della temperatura. Le terminazioni dei cavi devono inoltre essere compatibili con il tipo di cavo e la disposizione di installazione specificati.
Sezionatori e interblocchi di terra
I sezionatori di terra forniscono un mezzo per mettere a terra le sezioni designate del circuito isolato quando la sequenza operativa approvata lo consente. Gli interblocchi meccanici o elettrici aiutano a prevenire operazioni di commutazione non consentite. Questi meccanismi sono importanti, ma non sostituiscono la verifica dell'isolamento e dell'assenza di tensione secondo la procedura di sicurezza applicabile.

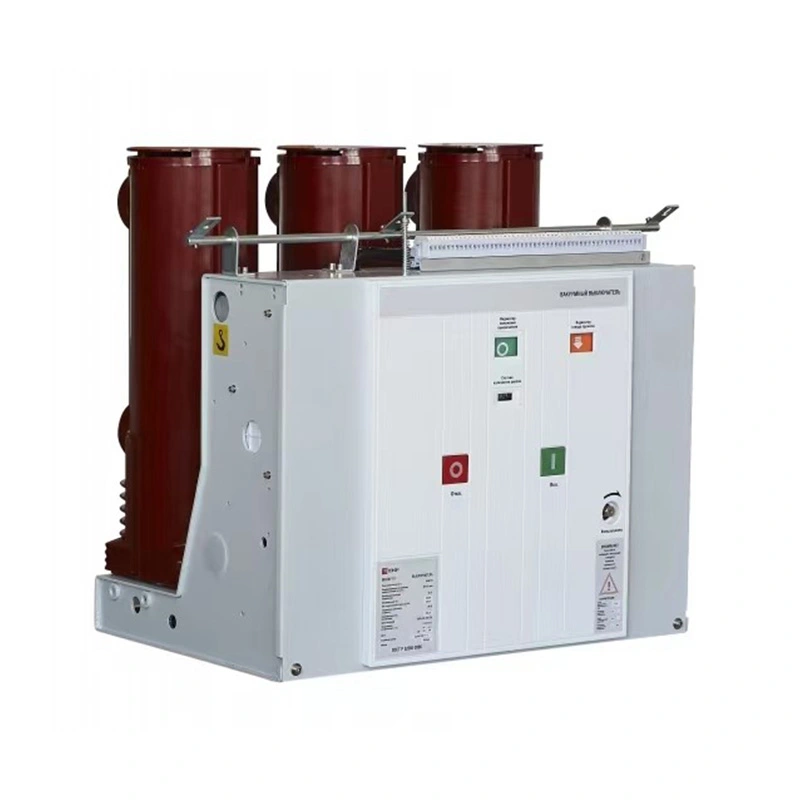

Combinazioni di interruttori con fusibili o interruttori automatici
Gli alimentatori del trasformatore possono utilizzare una combinazione interruttore-fusibile o un interruttore automatico con relè di protezione. La soluzione appropriata dipende dalle caratteristiche del trasformatore, dalla corrente di guasto prevista, dai requisiti di selettività e dalla filosofia di protezione della rete.
Isolatori, involucri e accessori di monitoraggio
I supporti isolanti mantengono le distanze elettriche richieste e supportano i componenti sotto tensione. La custodia protegge l'apparecchiatura dalle condizioni ambientali e meccaniche specificate per il prodotto. Indicatori di tensione opzionali, indicatori di passaggio di guasto, operatori a motore e dispositivi di comunicazione possono migliorare la visibilità operativa e il controllo remoto se adeguatamente integrati.
4. Quali vantaggi offre l'isolamento dell'aria?
L'isolamento dell'aria può offrire vantaggi pratici per i progetti di distribuzione, in particolare quando il proprietario del progetto desidera evitare l'isolamento a base di SF₆ nei compartimenti interessati. Il valore di questi vantaggi dipende dalla progettazione dell'apparecchiatura e dall'ambiente operativo.
- Nessun requisito di SF₆ nei compartimenti isolati ad aria:Una progettazione adeguata evita le considerazioni sulla movimentazione, il monitoraggio delle perdite e il recupero a fine vita associati all'SF₆ in tali compartimenti.
- Disposizioni visibili e accessibili laddove progettate:Alcune costruzioni facilitano l'ispezione dei componenti e delle posizioni di commutazione da parte del personale addestrato. L'accessibilità deve essere verificata per il modello esatto.
- Configurazione modulare:Le unità funzionali possono essere organizzate per soddisfare diversi requisiti di ingresso, uscita e trasformatore-partenza quando la famiglia di prodotti supporta le combinazioni richieste.
- Pianificazione pratica della manutenzione:Senza SF₆ nelle sezioni isolate in aria, gli operatori evitano le attività di manutenzione legate al gas per tali sezioni, sebbene la manutenzione elettrica e meccanica rimanga essenziale.
- Supporto per l'automazione della distribuzione:I comandi a motore opzionali e gli accessori di monitoraggio possono supportare la commutazione remota e la segnalazione dello stato.
Quali sono le limitazioni?
I progetti con isolamento in aria possono richiedere distanze elettriche maggiori e un ingombro di installazione maggiore rispetto ad alcune alternative con isolamento in gas. Anche l'umidità, la contaminazione, la condensa, l'altitudine e le condizioni dell'involucro possono influire sulle prestazioni di isolamento. Un design senza gas non significa automaticamente funzionamento esente da manutenzione o prestazioni superiori in ogni ambiente.
Gli acquirenti dovrebbero confrontare la configurazione completa dell'apparecchiatura, i costi di installazione, i requisiti del ciclo di vita, le condizioni ambientali e le normative applicabili anziché selezionare un'RMU basata solo sul mezzo di isolamento.
5. Dove vengono utilizzate le RMU isolate in aria?
Le unità principali ad anello isolate in aria possono servire una vasta gamma di applicazioni di distribuzione a media tensione, in base alla tensione nominale, alle disposizioni di protezione, alla struttura dell'involucro e alle condizioni di installazione approvate.
Impianti Industriali
Le fabbriche e gli impianti di lavorazione utilizzano apparecchiature di distribuzione a media tensione per alimentare trasformatori, aree di produzione e altri carichi elettrici. Una RMU può supportare l'isolamento dell'alimentatore e aiutare i team di manutenzione a gestire le sezioni della rete senza influenzare inutilmente l'intero sito.
Sviluppi commerciali e residenziali
Complessi di uffici, complessi residenziali, proprietà commerciali e progetti ad uso misto possono utilizzare RMU nelle sottostazioni di distribuzione locale. Disposizioni funzionali compatte possono semplificare la gestione di più alimentatori di trasformatori all'interno di un'infrastruttura elettrica pianificata.
Reti di distribuzione dei servizi pubblici
Gli operatori della distribuzione possono installare RMU nei punti di connessione della rete per controllare le sezioni di alimentazione e supportare le procedure di ripristino. L'unità selezionata deve soddisfare i requisiti specifici di protezione, commutazione, installazione e documentazione.
Progetti di energia rinnovabile e infrastrutture
Impianti solari, strutture infrastrutturali e altri progetti energetici possono richiedere la commutazione di media tensione tra circuiti di raccolta, trasformatori e rete di distribuzione. L'RMU deve essere selezionata in base all'effettivo contributo ai guasti, al servizio di commutazione e alla progettazione della connessione alla rete.
Per le installazioni esterne o costiere, i team di progetto dovrebbero valutare inoltre la protezione dell'involucro, la resistenza alla corrosione, l'intervallo di temperatura, il controllo della condensa e la sigillatura dell'ingresso dei cavi. L'idoneità di qualsiasi modello particolare deve essere confermata rispetto alle condizioni di servizio dichiarate dal produttore.
6. Quali specifiche dovrebbero verificare gli acquirenti?
La scelta di un'RMU isolata in aria richiede molto più che la semplice corrispondenza della tensione nominale. Valutazioni errate o una disposizione di protezione inadeguata possono creare rischi per la sicurezza, ritardi nella messa in servizio e costose modifiche alle apparecchiature. Gli acquirenti dovrebbero fornire al produttore i parametri di rete e i requisiti del progetto prima di richiedere un preventivo.
| Specifica | Cosa verificare | Perché è importante |
|---|---|---|
| Tensione nominale | Compatibilità con la tensione nominale e massima di esercizio del sistema. | Garantisce che l'isolamento e le caratteristiche nominali delle apparecchiature siano adatti alla rete. |
| Corrente nominale | Valori nominali di corrente delle sbarre collettrici, degli interruttori ad anello e dell'alimentatore. | Impedisce la selezione di apparecchiature inadatte al carico previsto. |
| Prestazioni in cortocircuito | Corrente nominale di breve durata, durata e relativi obblighi di chiusura o interruzione. | Adatta il quadro al livello di guasto calcolato. |
| Configurazione funzionale | Numero di vie, interruttori ad anello, alimentatori di trasformatori e predisposizioni di espansione. | Allinea l'apparecchiatura allo schema unifilare. |
| Metodo di protezione | Combinazione di interruttori con fusibili o disposizione di interruttori automatici e relè. | Supporta la corretta eliminazione e coordinamento dei guasti. |
| Isolamento e distanze | Progettazione dell'isolamento dell'aria e distanze elettriche richieste. | Supporta le prestazioni dielettriche in condizioni specifiche. |
| Ambiente di installazione | Uso interno o esterno, altitudine, umidità, temperatura e inquinamento. | Riduce i rischi ambientali e legati all’isolamento. |
| Protezione della custodia | Classificazione IP e requisiti di accesso specificati. | Definisce la protezione contro l'ingresso in condizioni testate. |
| Classificazione di sicurezza | Classificazione richiesta dell'arco interno, lati accessibili, corrente e durata. | Risponde ai requisiti di protezione del personale specifici del progetto. |
| Automazione | Funzionamento manuale o motorizzato, alimentazione ausiliaria, segnali e protocollo di comunicazione. | Garantisce la compatibilità con il monitoraggio remoto o SCADA. |
| Documenti di conformità | Norme applicabili, rapporti di prova di tipo, registrazioni di prove di routine e certificati. | Supporta l'approvazione tecnica e l'accettazione del progetto. |
Comprendere gli standard applicabili
La norma IEC 62271-200 copre i quadri e le apparecchiature di controllo con involucro metallico CA per tensioni nominali superiori a 1 kV e fino a 52 kV inclusi, comprese le relative applicazioni interne ed esterne. L'edizione applicabile e le modifiche devono essere confermate rispetto alle specifiche del progetto. A seconda della configurazione dell'apparecchiatura, possono essere applicati anche standard aggiuntivi per interruttori, interruttori automatici, combinazioni interruttore-fusibili e dispositivi di messa a terra.
Per riferimento, consultare la pubblicazione ufficiale IEC 62271-200. La conformità dovrebbe essere verificata per il modello e la configurazione effettivamente proposti; una dichiarazione generale secondo cui un prodotto segue uno standard IEC non sostituisce un'adeguata documentazione di supporto.
Domande da porre prima di effettuare un ordine
- L'RMU proposta corrisponde allo schema unifilare e alla disposizione dei cavi approvati?
- La corrente nominale e le capacità di cortocircuito sono sufficienti per lo studio del sistema?
- Quali funzioni di protezione e messa a terra sono incluse di serie?
- Sono disponibili prove di tipo e registrazioni dei test di fabbrica di routine per la configurazione in questione?
- Sono confermate le dimensioni, le posizioni degli ingressi dei cavi, i dettagli delle fondazioni e gli spazi di manutenzione?
- I pezzi di ricambio, le istruzioni per l'uso, il supporto per la messa in servizio e i termini di garanzia sono chiaramente specificati?
7. Quali sono i requisiti di sicurezza e di installazione che contano?
L'installazione del quadro di media tensione deve essere eseguita da personale qualificato seguendo i disegni approvati, le normative elettriche locali, le istruzioni del produttore e le procedure di sicurezza specifiche del sito. Poiché l'apparecchiatura può contenere energia elettrica immagazzinata o indotta pericolosa, la messa in servizio e la manutenzione non dovrebbero mai basarsi esclusivamente sulle posizioni degli interruttori visivi.
Preparazione del sito
Prima della consegna, verificare che la fondazione, le fosse dei cavi, lo spazio di piegatura dei cavi, le vie di accesso, i requisiti di ventilazione e gli spazi operativi corrispondano ai disegni approvati. L'area di installazione deve rimanere entro i limiti ambientali specificati e consentire un funzionamento e una manutenzione sicuri.
Terminazione del cavo e messa a terra
Utilizzare accessori per cavi compatibili e seguire le istruzioni di terminazione del produttore. Verificare la preparazione del conduttore, la coppia di connessione, l'identificazione della fase, le condizioni di isolamento e i collegamenti di terra. Le terminazioni installate in modo inadeguato possono causare surriscaldamento, scarica parziale, deterioramento dell'isolamento o guasto elettrico.
Verifiche di messa in servizio
La messa in servizio dovrebbe seguire un piano di test approvato che rifletta la progettazione del prodotto e i requisiti del progetto. I controlli tipici includono l'ispezione del funzionamento meccanico, degli interblocchi, del cablaggio, della continuità della messa a terra, delle impostazioni di protezione, dei circuiti di controllo e dei relativi risultati dei test elettrici. I test esatti e i criteri di accettazione devono essere definiti da ingegneri qualificati.
8. Come possono gli operatori mantenere una RMU isolata in aria?
Sebbene una RMU isolata in aria eviti la manutenzione del gas SF₆ nei suoi compartimenti isolati in aria, richiede comunque un programma di manutenzione adeguato al design, al servizio, all'età e all'ambiente di installazione. La manutenzione preventiva aiuta a identificare il deterioramento prima che causi un'interruzione o un incidente di sicurezza.
Aree di ispezione consigliate
- Condizioni della custodia:Verificare la presenza di corrosione, danni fisici, ingresso di acqua, ventilazione bloccata e guarnizioni danneggiate.
- Condizione di isolamento:Cerca contaminazione, umidità, tracce, crepe o altri segni di deterioramento durante le ispezioni approvate.
- Meccanismi di commutazione:Controllare i meccanismi operativi, gli indicatori di posizione, gli interblocchi e le condizioni meccaniche secondo le procedure del produttore.
- Connessioni e cavi:Ispezionare le terminazioni e le connessioni accessibili per individuare eventuali segni di surriscaldamento, allentamento o danni all'isolamento utilizzando metodi approvati.
- Protezione e controllo:Verificare le impostazioni dei relè, l'alimentazione ausiliaria, gli allarmi, i comandi motore e le funzioni di comunicazione, se presenti.
- Registrazioni:Documentare ispezioni, risultati dei test, guasti, operazioni di commutazione e azioni correttive.
Con quale frequenza è opportuno ispezionare una RMU?
Non esiste un unico intervallo di ispezione adatto a ogni installazione. Seguire il programma di manutenzione del produttore, le normative applicabili, i requisiti di utilità e la valutazione dei rischi del sito. Le apparecchiature installate in ambienti polverosi, umidi, corrosivi o sottoposti a carichi pesanti potrebbero richiedere controlli delle condizioni più frequenti.
Non aprire compartimenti sigillati o ristretti, regolare componenti sotto tensione o eseguire lavori intrusivi senza le procedure di autorizzazione, isolamento e test prescritte. Se si verificano riscaldamento anomalo, rumore di scarico, odore di bruciato, allarmi imprevisti o resistenza meccanica, inoltrare tempestivamente il problema al personale di manutenzione qualificato.
9. Quali problemi comuni dovrebbero prevenire i team di progetto?
Molti problemi di progettazione dei quadri iniziano prima dell'energizzazione. Specifiche chiare, documentazione completa e coordinamento tra fornitore dell'apparecchiatura, progettista elettrico, installatore e utente finale possono ridurre ritardi evitabili.
| Problema comune | Potenziale conseguenza | Azione preventiva |
|---|---|---|
| Valutazione errore errata | L'apparecchiatura potrebbe non resistere all'effettivo guasto della rete. | Confermare i risultati dello studio sui guasti e le classificazioni delle apparecchiature prima dell'approvazione. |
| Configurazione dell'alimentatore errata | Funzioni di commutazione o protezione mancanti e riprogettazione costosa. | Esaminare lo schema unifilare e la pianificazione delle unità funzionali. |
| Accessori cavo incompatibili | Difficoltà di installazione o terminazioni dei cavi inaffidabili. | Confermare le specifiche del cavo e i kit di terminazione approvati. |
| Condizioni del sito non idonee | Condensa, corrosione, problemi di isolamento o limitazioni di accesso. | Controllare le condizioni di servizio, il design della custodia e gli spazi di installazione. |
| Documentazione di prova incompleta | Ispezione, accettazione o messa in servizio ritardata. | Concordare le registrazioni dei test e i certificati richiesti durante l'approvvigionamento. |
| Responsabilità di manutenzione poco chiare | Ispezioni mancate e risposta ai guasti più lenta. | Definire le procedure operative, la formazione, i pezzi di ricambio e il supporto tecnico. |
Per i team di procurement, l'approccio più efficace è definire i requisiti tecnici prima di confrontare i preventivi. Un prezzo iniziale basso potrebbe non rappresentare il miglior valore complessivo se la configurazione proposta richiede ulteriore progettazione, modifiche all'installazione o accessori non supportati.
10. Domande frequenti
Qual è lo scopo principale di un'unità principale ad anello isolata in aria RMU?
Il suo scopo principale è gestire le connessioni di commutazione, isolamento e distribuzione in una rete di media tensione. A seconda della configurazione, garantisce anche la protezione della partenza del trasformatore e supporta l'isolamento di tratti di cavo difettosi.
Cosa significa isolamento in aria in una RMU?
Ciò significa che l'aria atmosferica funge da mezzo isolante attorno ai relativi componenti energizzati. L'esatta disposizione dell'isolamento dipende dalla progettazione del prodotto e il termine di per sé non definisce la tecnologia di commutazione o di interruzione dell'arco.
Una RMU isolata in aria è priva di SF₆?
Un design con isolamento in aria può evitare SF₆ nei relativi compartimenti isolanti. Gli acquirenti dovrebbero controllare la documentazione tecnica del produttore per confermare se l'insieme completo proposto contiene SF₆ o altri gas isolanti.
Qual è la differenza tra un RMU e un trasformatore?
Una RMU controlla e protegge le connessioni elettriche all'interno della rete di distribuzione, mentre un trasformatore cambia la tensione da un livello all'altro. Possono essere installati insieme in una sottostazione di distribuzione, ma svolgono funzioni diverse.
Una RMU isolata in aria può ripristinare automaticamente l'alimentazione dopo un guasto?
Non necessariamente. Le unità di base potrebbero richiedere una commutazione manuale autorizzata. L'isolamento o il ripristino automatico dei guasti richiede una protezione adeguata, commutazione motorizzata, logica di controllo, comunicazioni e uno schema di automazione della rete approvato.
Quali valutazioni tecniche sono più importanti quando si acquista un RMU?
I parametri chiave includono tensione nominale, corrente nominale, resistenza al cortocircuito e capacità di chiusura, funzioni di commutazione, disposizione di protezione, prestazioni di isolamento, condizioni ambientali, classificazione dell'involucro e qualsiasi classificazione richiesta dell'arco interno.
Una RMU isolata in aria richiede manutenzione?
SÌ. Gli operatori devono seguire il programma di manutenzione del produttore e ispezionare l'involucro, l'isolamento, i meccanismi di commutazione, le terminazioni dei cavi, il sistema di messa a terra, i dispositivi di protezione e le apparecchiature di controllo opzionali, a seconda dei casi.
Quale standard è rilevante per le RMU con involucro metallico di media tensione?
La norma IEC 62271-200 è uno standard chiave per i quadri elettrici CA con involucro metallico applicabili con tensione superiore a 1 kV e fino a 52 kV. Altri standard possono applicarsi ai singoli dispositivi di commutazione e protezione. Il team di progetto dovrebbe verificare le edizioni richieste e la documentazione di test del prodotto reale.
Come possono gli acquirenti valutare un produttore di RMU?
Esaminare la documentazione tecnica del produttore, le opzioni di configurazione del prodotto, le prove di prova di tipo applicabili, le procedure di test di fabbrica di routine, i controlli di qualità, le linee guida per l'installazione, la disponibilità dei pezzi di ricambio, le condizioni di garanzia e la capacità di soddisfare i requisiti specifici del progetto.
Scegli la RMU con isolamento in aria giusta per il tuo progetto
Una distribuzione affidabile di media tensione inizia con la giusta configurazione delle apparecchiature, specifiche tecniche accurate e una chiara comprensione delle condizioni del sito. Che tu stia pianificando un sistema di distribuzione dell'energia industriale, uno sviluppo commerciale o un progetto di rete di servizi pubblici, un'attenta selezione delle apparecchiature può supportare un funzionamento più sicuro e una pianificazione della manutenzione più affidabile.
Zhejiang Usune Electric Co., Ltd.possono essere inclusi nella valutazione del fornitore quando si acquistano apparecchiature di distribuzione elettrica. Condividi la tensione del tuo progetto, la corrente nominale, i requisiti di cortocircuito, la configurazione delle unità funzionali, l'ambiente di installazione e gli standard applicabili per aiutare a stabilire l'ambito tecnico appropriato.
Hai bisogno di aiuto per definire i requisiti dei tuoi quadri di media tensione?Contattaciper discutere le specifiche del progetto, richiedere la documentazione pertinente sul prodotto ed esplorare una soluzione adatta per la vostra applicazione di distribuzione dell'energia.
Nota tecnica: le configurazioni e i valori nominali del prodotto variano in base al modello. Confermare tutte le specifiche, gli standard applicabili, la documentazione di test e le procedure operative con il produttore e l'ingegnere di progetto responsabile prima dell'approvvigionamento, dell'installazione o della messa sotto tensione.
