Produttore avanzato di trasformatori di strumenti

Trasformatori di strumentisono dispositivi di precisione specializzati per sistemi di alimentazione CA ad alta tensione, che agiscono come "nervi sensoriali" della rete elettrica. Il loro principio fondamentale è convertire la potenza ad alta tensione e alta corrente della rete in segnali standard a bassa tensione e bassa corrente riconoscibili dalle apparecchiature secondarie. Ciò fornisce dati accurati per la misurazione della potenza, il conteggio dell'energia, il monitoraggio del sistema e la protezione dei relè e garantisce l'isolamento elettrico tra il circuito primario ad alta tensione e il circuito di controllo secondario a bassa tensione, proteggendo le apparecchiature e la sicurezza del personale di manutenzione.

Usuneè specializzata nella ricerca e sviluppo e nella produzione di trasformatori di misura ad alta tensione, offrendo prodotti personalizzati per applicazioni ad alta quota e resistenti all'inquinamento. I loro livelli di tensione coprono in modo completo le principali condizioni della rete elettrica ad alta tensione, inclusi 110 kV, 126 kV, 145 kV, 154 kV e 170 kV, adattabili a vari scenari di distribuzione ad alta e bassa tensione.

Classificazione del prodotto e prestazioni principali

I trasformatori di misura Usune si dividono principalmente in due categorie: trasformatori di corrente (TA) e trasformatori di tensione (TV). Queste due tipologie di prodotti hanno un chiaro posizionamento funzionale e scenari applicativi complementari, soddisfacendo in modo completo le esigenze operative dei sistemi di alimentazione ad alta tensione in tutte le condizioni operative.

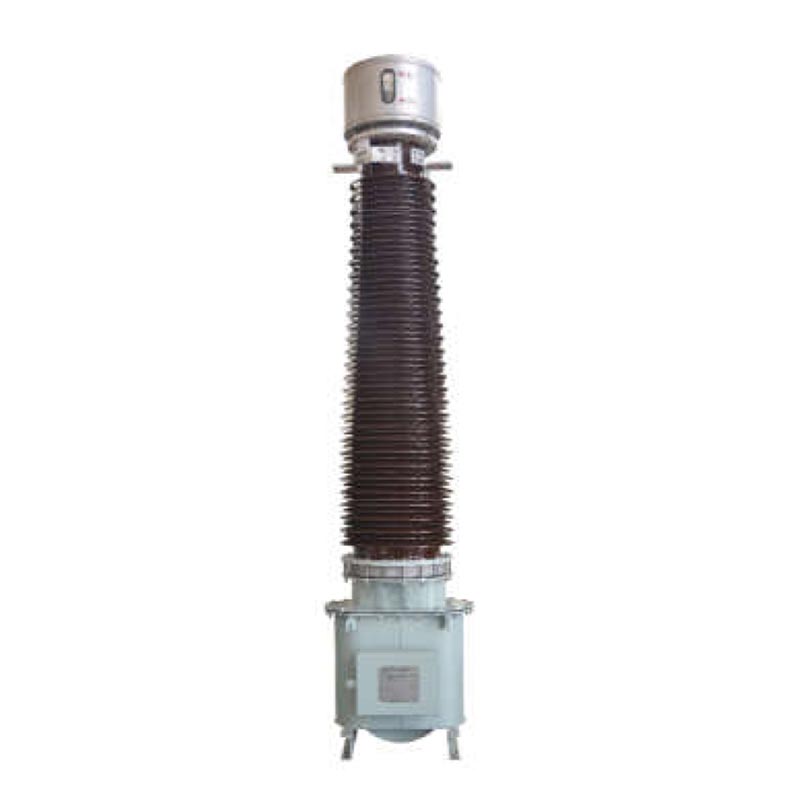

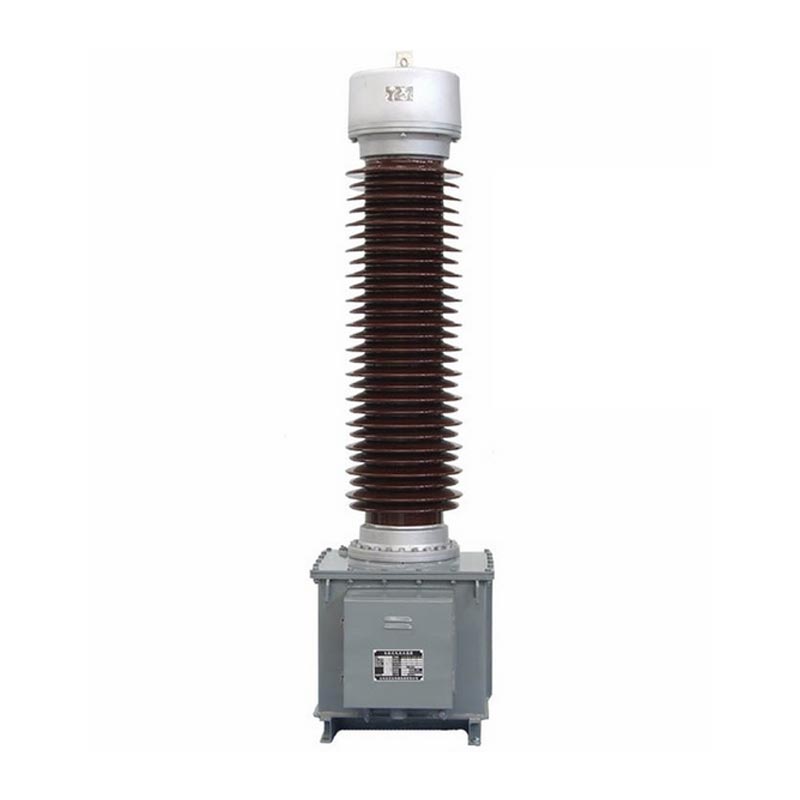

1. Trasformatore di corrente (CT)

1.1 Definizione e funzioni principali

I trasformatori di corrente possono ridurre le correnti primarie elevate nella rete elettrica per convertirle in correnti secondarie standard da 1 A o 5 A. Vengono utilizzati principalmente per il rilevamento della corrente, la misurazione dell'energia, la protezione da sovracorrente e guasti a terra, catturando accuratamente le fluttuazioni della corrente della rete elettrica e attivando rapidamente azioni di protezione durante i guasti per garantire la sicurezza della rete elettrica.

1.2 Caratteristiche principali del prodotto

• Standard di sicurezza: i circuiti aperti nel circuito secondario sono severamente vietati, prevenendo efficacemente danni alle apparecchiature e incidenti di sicurezza causati da sovraccarichi ad alta tensione.
• Precisione e stabilità: elevata precisione di misurazione ed eccellenti prestazioni di risposta ai transitori, adatte per misurazioni precise e esigenze di protezione affidabile di condizioni complesse della rete elettrica.
• Gamma di prodotti diversificata: copre i tipi a bagno d'olio per esterni, a secco e isolati in gas SF₆, adatti per scenari di distribuzione dell'alimentazione convenzionali e speciali sia interni che esterni.
• Maturo e affidabile: il trasformatore di corrente isolato in carta oleosa per esterni della serie LB6 è stato verificato attraverso numerosi progetti di ingegneria, dimostrando prestazioni stabili e ampia applicabilità.

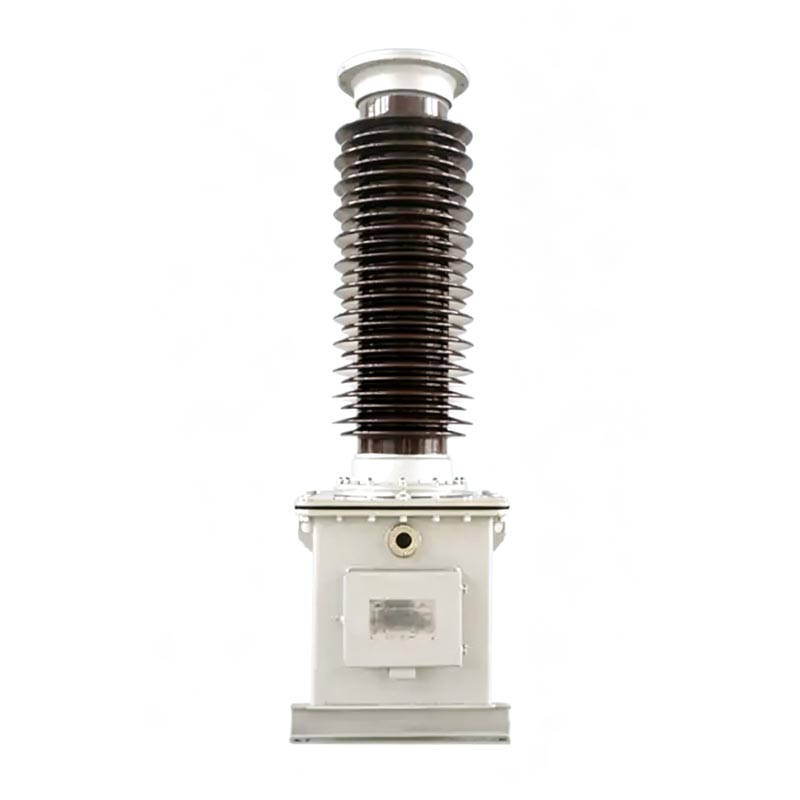

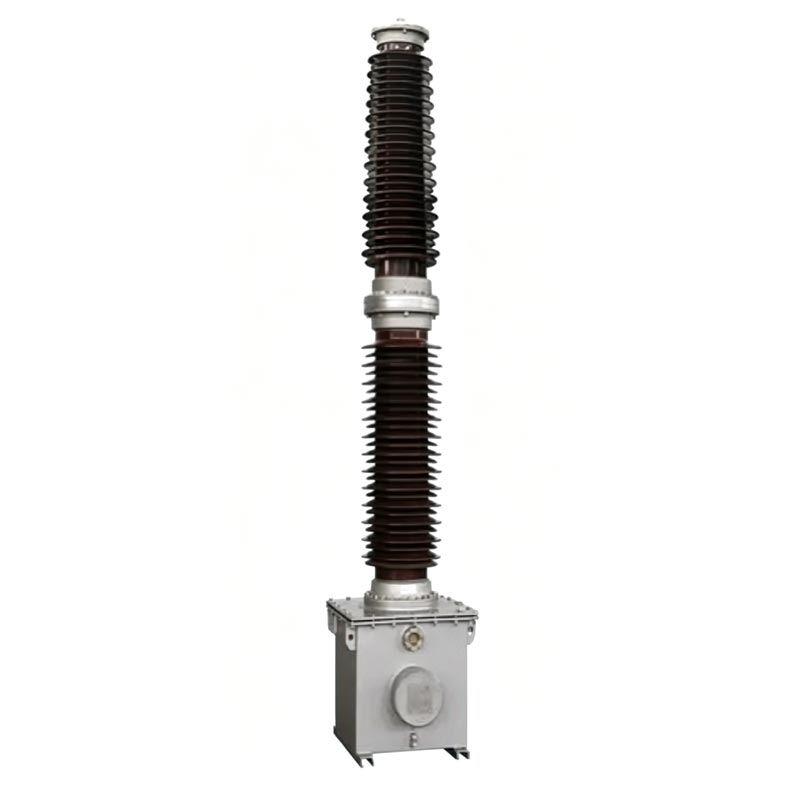

2. Trasformatore di tensione (TV)

2.1 Definizione e funzioni principali

I trasformatori di tensione convertono la tensione di rete ad alta tensione in una tensione secondaria standard di 100 V o 100/√3 V, fornendo segnali di tensione accurati per la misurazione della tensione di rete, la misurazione dell'energia, il monitoraggio della tensione e la protezione dai guasti, mantenendo la stabilità della tensione nel sistema di distribuzione.

2.2 Classificazione e caratteristiche del prodotto

I trasformatori di tensione Usune si dividono in due tipologie principali, adatte a diversi livelli di tensione e scenari applicativi:

• Trasformatore di tensione elettromagnetico (EVT): utilizza una struttura di induttore tradizionale, semplice nel design e stabile nel funzionamento, adatta per sistemi di alimentazione a media e bassa tensione;
• Trasformatore di tensione capacitivo (CVT): composto da un divisore di tensione capacitivo e un'unità elettromagnetica, ampiamente utilizzato nelle reti ad alta tensione esterne da 35 kV~550 kV. Oltre alle funzioni di misura e protezione di base, può essere utilizzato anche come condensatore di accoppiamento per la comunicazione della linea elettrica. Il trasformatore di tensione capacitivo della serie di punta TYD gode di un riconoscimento industriale estremamente elevato.

2.3 Caratteristiche principali del prodotto

• Standard di sicurezza: i cortocircuiti sono severamente vietati sul lato secondario per garantire un'uscita del segnale di tensione stabile;
• Misurazione accurata: il rapporto di tensione stabile e l'errore di fase minimo garantiscono dati di misurazione e monitoraggio della potenza accurati e affidabili;
• Design anti-risonanza: dotato di un dispositivo di soppressione ferrorisonante dedicato per eliminare i guasti di risonanza del sistema e garantire un funzionamento stabile a lungo termine dell'apparecchiatura.

Condizioni operative e standard

1. Condizioni operative applicabili

Il trasformatore Usune Instrument è progettato per condizioni esterne e industriali difficili, con forte adattabilità ambientale. I parametri operativi standard sono i seguenti:

• Frequenza nominale: 50 Hz/60 Hz, compatibile con le principali frequenze della rete elettrica globale;
• Temperatura ambiente: -40℃~+45℃, per temperature alte e basse e condizioni stagionali estreme;
• Altitudine di installazione: i modelli standard sono adatti per aree di 1.000 metri e inferiori; sono disponibili modelli personalizzati ad alta quota;
• Funzionalità anti-inquinamento: supporta la personalizzazione per diversi livelli di inquinamento, adatta ad ambienti esterni complessi come aree costiere, polvere industriale e ambienti corrosivi.

2. Standard di esecuzione

Dalla progettazione e produzione ai test, i nostri prodotti aderiscono rigorosamente agli standard autorevoli internazionali e nazionali, garantendo una qualità affidabile e conforme:

• Standard internazionali: standard della serie IEC 60044
• Standard nazionali: standard della serie GB/T 20840

Domande frequenti

D1: Quali sono i principali divieti di sicurezza per i trasformatori di misura di corrente e tensione?

A1: Entrambi i tipi di trasformatori di misura hanno rigorose procedure operative di sicurezza. I circuiti aperti sono severamente vietati sul circuito secondario dei trasformatori di corrente (TA), altrimenti verrà generata una tensione eccessivamente elevata, causando bruciature dell'apparecchiatura e scosse elettriche. I cortocircuiti sono severamente vietati sul lato secondario dei trasformatori di tensione (TV) per evitare il sovraccarico, il surriscaldamento e i guasti della rete elettrica delle apparecchiature. La manutenzione giornaliera deve essere eseguita rigorosamente nel rispetto delle normative.

Q2: In quali scenari sono adatti rispettivamente i trasformatori di tensione capacitivi (CVT) ed elettromagnetici (EVT)?

A2: I trasformatori di tensione elettromagnetici (EVT) sono semplici nella struttura, economici e stabili nel funzionamento, adatti per sistemi convenzionali di distribuzione dell'energia a media e bassa tensione; i trasformatori di tensione capacitivi (CVT) hanno capacità di resistenza alla tensione e anti-interferenza più elevate, progettati specificamente per reti elettriche ad alta tensione esterne da 35 kV ~ 550 kV. Oltre alla misurazione e alla protezione, possono essere utilizzati anche per la comunicazione della rete elettrica, rendendoli l'apparecchiatura preferita per le sottostazioni esterne ad alta tensione.

Q3: I trasformatori Usune Instrument possono essere adattati ad ambienti ad alta quota e fortemente inquinati?

R3: Sì. I modelli standard sono adatti ad altitudini di 1000 metri e inferiori. Per gli scenari ad alta quota, sono disponibili versioni personalizzate migliorate ad alta quota. Inoltre, i prodotti con diversi livelli di inquinamento possono essere personalizzati per condizioni quali nebbia salina costiera, polvere industriale e corrosione chimica, garantendo un funzionamento stabile e sicuro a lungo termine delle apparecchiature in ambienti estremi.
