Trasformatore di tensione per esterni

Il trasformatore di tensione per esterni della serie Usune TYD copre tutti i livelli di tensione da 35 kV a 220 kV, convertendo l'alta tensione sistemi a segnali standard a bassa tensione da 100/√3 V o 100 V per soddisfare le esigenze di misurazione dell'energia, misurazione della tensione, protezione relè e verifica della sincronizzazione della rete. Rispetto ai tradizionali trasformatori di tensione elettromagnetici, questo prodotto è inoltre dotato di accoppiamento per la comunicazione con la portante della linea elettrica, evitando problemi di ferrorisonanza. Nel complesso la struttura è affidabile, garantendo il funzionamento sicuro e stabile a lungo termine delle reti elettriche ad alta tensione, rendendola un nucleo dispositivo di supporto per la costruzione di reti intelligenti.

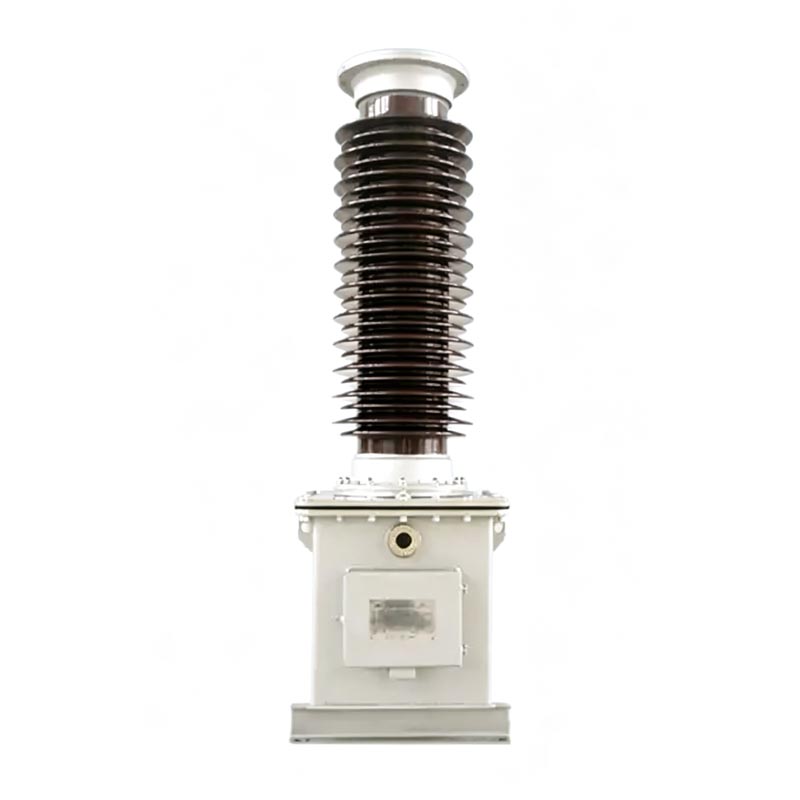

Trasformatore di tensione del condensatore

TYD-35 (66, 110/220)kV-0,01 (0,02)

Istruzioni generali

Spiegazione del modello del prodotto

I codici modello della serie TYD definiscono chiaramente i parametri del prodotto e gli scenari applicabili, facilitando la progettazione scelta e installazione in loco. Le regole di codifica sono le seguenti:

1. Struttura del modello: TYD ① – ② ③

- TYD: Codice per trasformatore di tensione capacitivo
- ①: Tensione di fase nominale del sistema (unità: kV)
- ②: capacità nominale del divisore di tensione (unità: μF, opzionale 0,01μF, 0,02μF)
- ③: codice suffisso caratteristica funzionale

2. Spiegazione del codice suffisso:

- H: Tipo resistente all'inquinamento, adatto per aree fortemente inquinate
- G: Tipo ad alta quota, adatto per aree superiori a 2000 m di altitudine
- F: adatto per sistemi con punto neutro messo a terra in modo non efficace

3. Esempio di modello tipico

TYD110/√3-0.02FH, che rappresenta un livello di tensione di 110 kV, una capacità nominale del divisore di tensione di 0,02 μF, adatto per sistemi con punto neutro messi a terra in modo inefficace e ambienti con inquinamento di classe D, un trasformatore di tensione capacitivo.

Funzioni principali

1. Misurazione precisa e misurazione della tensione

Consente l'acquisizione della tensione e la misurazione dell'energia ad alta precisione, garantendo una regolazione accurata della rete elettrica dati di consumo.

2.Protezione della rete elettrica e controllo automatico

Fornisce segnali di tensione stabili per la protezione del relè, il controllo automatico della rete elettrica e la sincronizzazione verifica, consentendo una risposta rapida ai guasti del sistema.

3.Accoppiamento di comunicazione su linea elettrica

Funziona come un condensatore di accoppiamento per la comunicazione della portante della linea elettrica, ottenendo la trasmissione del segnale della linea elettrica senza cablaggio aggiuntivo.

Standard di esecuzione

L'intero processo di produzione e collaudo del trasformatore di tensione per esterni aderisce rigorosamente alla normativa nazionale standard autorevoli, che soddisfano pienamente le specifiche di accettazione ingegneristica:
- GB/T20840.1-2010 "Trasformatori di strumenti - Parte 1: Requisiti tecnici generali"
- GB/T20840.5-2013 "Trasformatori di strumenti - Parte 5: Requisiti tecnici supplementari per la tensione capacitiva Trasformatori"
- GB/T19749-2005 "Condensatori accoppiati e divisori di tensione capacitivi"

Condizioni ambientali applicabili

Il trasformatore di tensione per esterni vanta un'eccellente adattabilità ambientale e può funzionare stabilmente in condizioni complesse condizioni esterne. I parametri standard applicabili sono i seguenti:
- Scenari di installazione: adatto sia per uso interno che esterno
- Temperatura ambiente: -40℃～+45℃ (le condizioni speciali possono essere personalizzate e negoziate)
- Velocità massima del vento: ≤150 km/h
- Altitudine nominale: ≤2000 m (la versione ad alta quota di tipo G si adatta ad altitudini più elevate)
- Spessore della glassa: ≤10 mm
- Grado antinquinamento: Classe D standard (distanza superficiale ≥ 43,3 mm/kV), Classe E opzionale (distanza superficiale ≥ 53,7 mm/kV)

Vantaggi strutturali del prodotto

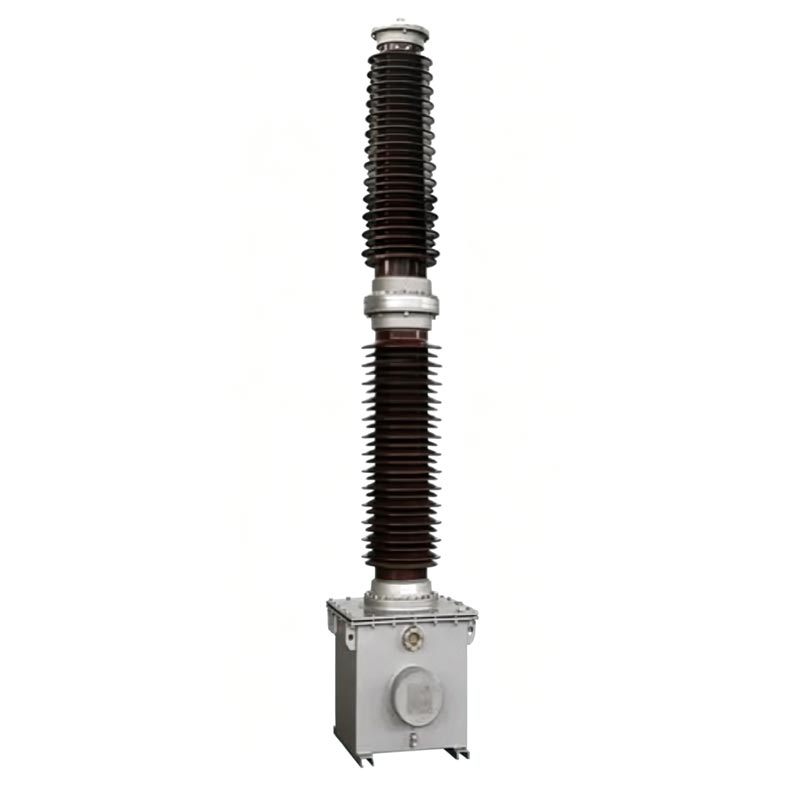

La serie Usune TYD CVT adotta una struttura modulare integrata, composta da due parti principali: una tensione capacitiva divisore e un dispositivo elettromagnetico. La struttura è robusta e durevole:

1. Divisore di tensione capacitivo ad alta resistenza

Utilizza un dielettrico composito di carta a film sottile e condensatore di alta qualità. Sono presenti più elementi condensatori collegati in serie all'interno della boccola in porcellana, impregnata sotto vuoto con olio isolante di alta qualità. Il completamente la struttura sigillata è dotata di un dispositivo di compensazione dell'olio per mantenere la stabilità della tensione interna, eliminando l'olio problemi di perdite e umidità. La struttura di assemblaggio dei bulloni garantisce un'installazione conveniente e una connessione sicura.

2.Dispositivo elettromagnetico integrato

Include un trasformatore intermedio integrato, un reattore di compensazione e uno smorzatore del reattore a saturazione rapida, il tutto sigillato all'interno di un serbatoio d'acciaio pieno d'olio. È preassemblato con il divisore a bassa tensione prima di lasciare la fabbrica, garantendo il completo isolamento del sistema di olio isolante ed eliminando le interferenze reciproche.

3.Progettazione di protezione della sicurezza

Dotato di terminali dedicati di smorzamento, messa a terra e onda portante con indicazioni chiare. Protezione multipla le strutture prevengono efficacemente rischi per la sicurezza come perdite di alta tensione e danni alle apparecchiature secondarie.

Applicazione ingegneristica Cas

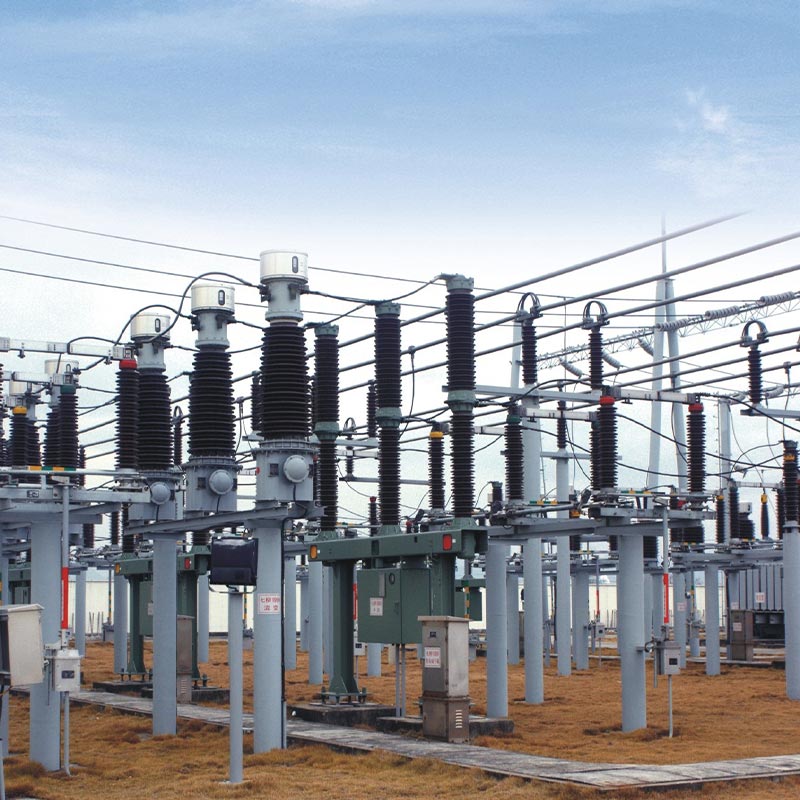

In qualità di fornitore di alta qualità di apparecchiature CVT ad alta tensione, i trasformatori di tensione della serie TYD di Usune sono stati applicato con successo a un progetto chiave nel rinnovamento della rete elettrica urbana da 110 kV a Zhoushan, nella provincia di Zhejiang. Il il progetto ha selezionato il modello classico TYD110/√3-0.02FH, adatto alle complesse condizioni operative del locale zona costiera con forte inquinamento e un punto neutro non efficacemente collegato a terra.
L'apparecchiatura originale di questa sottostazione soffriva di misurazione della tensione instabile e debole anti-interferenza capacità. Dopo aver sostituito i CVT con i CVT della serie Usune TYD, l'apparecchiatura funziona stabilmente da molto tempo di 3 anni, mantenendo una misurazione accurata e un'uscita del segnale stabile anche in ambienti difficili come quelli alti umidità, nebbia salina e forti venti. Ciò fornisce un supporto affidabile per la protezione e il trasportatore dei relè della sottostazione comunicazione, migliorando efficacemente l'affidabilità del funzionamento della rete elettrica regionale, riducendo le apparecchiature tassi di guasto e verifica completa dell'eccellente resistenza agli agenti atmosferici e delle prestazioni di resistenza all'inquinamento del prodotto.

Specifiche di funzionamento e manutenzione

1. Parametri operativi principali

- Funzionamento a lungo termine: 1,2 volte la tensione nominale (1,2Un)
- Sovraccarico a breve termine: può funzionare per 30 secondi con una tensione di 1,5 Un
- Tipo F dedicato: può funzionare continuamente per 8 ore con una tensione di 1,9 Un

2. Requisiti di manutenzione giornaliera

- Controllare regolarmente lo stato di tenuta dell'apparecchiatura per evitare perdite di olio isolante;
- Garantire un collegamento affidabile dei terminali di smorzamento d1 e d2; il funzionamento a circuito aperto è severamente vietato;
- Quando non sono collegati all'apparecchiatura portante, i terminali N e X devono essere cortocircuitati in modo affidabile;
- È vietato lo smontaggio non autorizzato dei bulloni di tenuta e delle strutture di tenuta dei fori di riempimento dell'olio;
- Non sono necessari il campionamento e il test dell'olio di routine dell'unità elettromagnetica per evitare rischi per la sicurezza causati dall'olio cali di livello.

Dimensioni del prodotto.

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

Q1: Quali test fondamentali devono essere completati prima di mettere in servizio il CVT della serie Usune TYD?

È necessario completare tre test fondamentali secondo lo standard DL/T596-1996: in primo luogo, la capacità e il dielettrico deve essere testata la perdita del divisore del condensatore, con il valore di capacità che devia dalla targa di ≤ 2% e il tangente di perdita dielettrica ≤0,002. In secondo luogo, la resistenza di isolamento dell'unità elettromagnetica deve essere testata utilizzando a Megaohmmetro da 2500 V, con resistenza di isolamento di ciascun terminale verso terra ≥ 500 MΩ. In terzo luogo, la calibrazione della precisione il test richiede l'aumento dell'angolo dei conduttori ad alta tensione per ridurre l'interferenza della capacità parassita e garantire precisione della misurazione.

Q2: Quali sono le precauzioni principali per l'installazione in loco del trasformatore di tensione per esterni?

Innanzitutto, il divisore condensatore e il dispositivo elettromagnetico sono un set coordinato e devono essere installati secondo numeri di targa; non possono essere scambiati arbitrariamente. In secondo luogo, i fori di sollevamento dell'unità elettromagnetica il serbatoio dell'olio deve essere utilizzato per il sollevamento; è vietato sollevare il manicotto in porcellana del condensatore per evitare danni all'apparecchiatura danno. In terzo luogo, la fondazione deve essere fissata con bulloni M20 ad alta resistenza e l'inclinazione complessiva dell'attrezzatura deve essere adeguata non superare 2/1000mm. In quarto luogo, assicurarsi che il terminale X sia collegato a terra in modo affidabile e che il terminale di smorzamento sia saldamente collegato per evitare danni all'apparecchiatura.

D3: Per quali scenari sono adatti i modelli con suffisso H, G e F?

H è la tipologia antinquinamento, adatta ad ambienti fortemente inquinati e altamente corrosivi come le zone costiere e miniere industriali; G è il tipo ad alta quota, ottimizzato per alta quota, bassa tensione e bassa temperatura ambienti, adatti per zone superiori a 2000 m; F è il tipo adattivo al sistema, progettato specificamente per il punto neutro sistemi di alimentazione con messa a terra non efficace, con maggiore tolleranza alle sovratensioni, adatti per reti elettriche speciali condizioni operative.

Forza della fabbrica e garanzia del servizio

Zhejiang Usune Electric è una fabbrica professionale di apparecchiature elettriche ad alta tensione che integra ricerca e sviluppo, produzione, e vendite. Con anni di esperienza nel campo dei trasformatori ad alta tensione, possiede un sistema di produzione completo e rigorosi processi di controllo della qualità. Tutti i prodotti TYD hanno superato i test standard nazionali, garantendo stabilità prestazioni ed elevata redditività. Prodotti standardizzati e soluzioni personalizzate possono essere forniti secondo diversi livelli di tensione, condizioni ambientali e requisiti della rete elettrica, fornendo un'alta tensione affidabile apparecchiature di supporto per progetti energetici globali.
