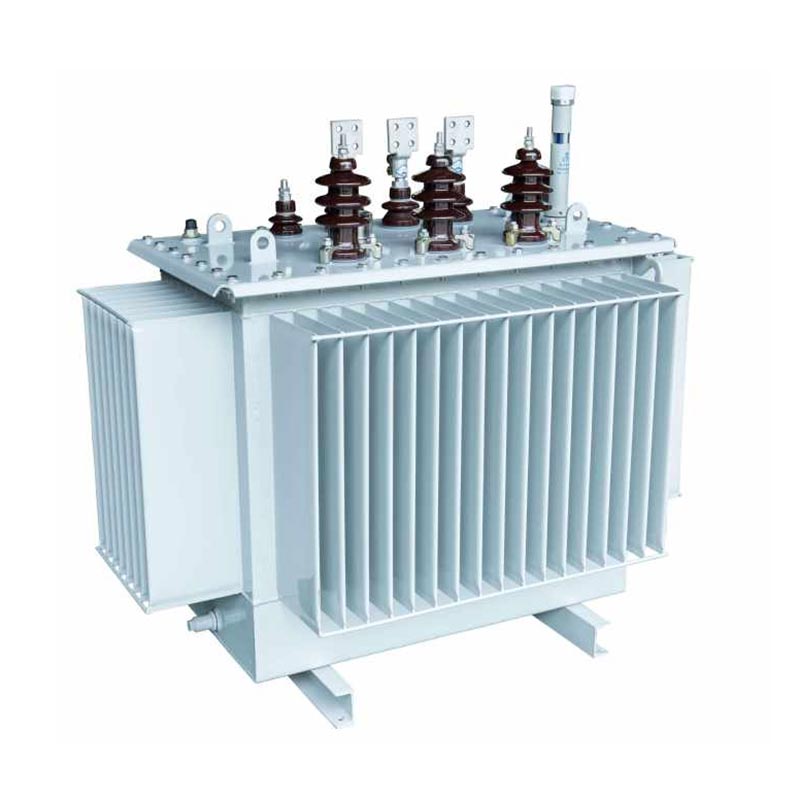

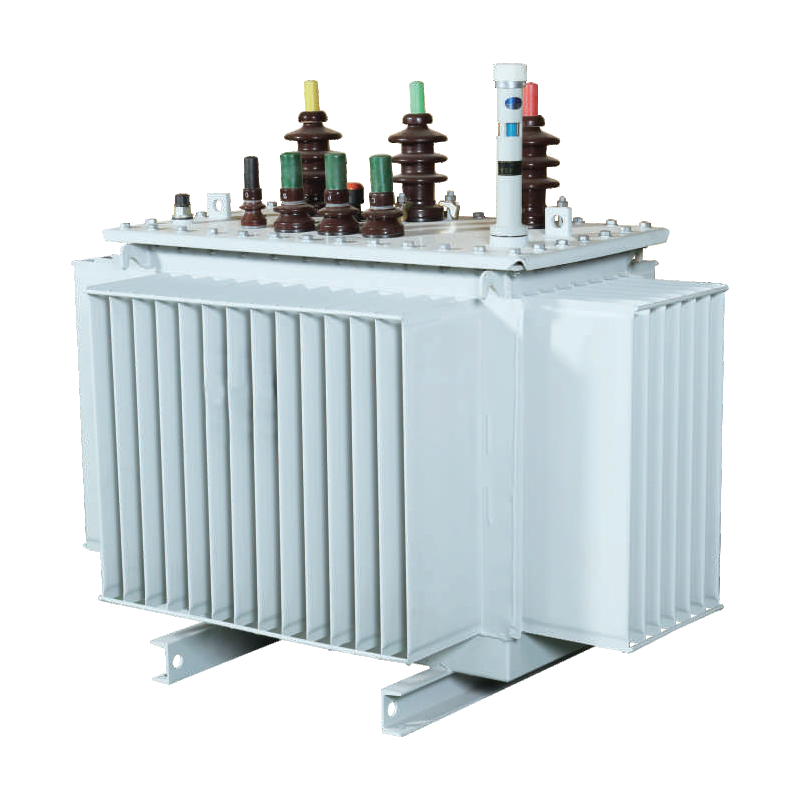

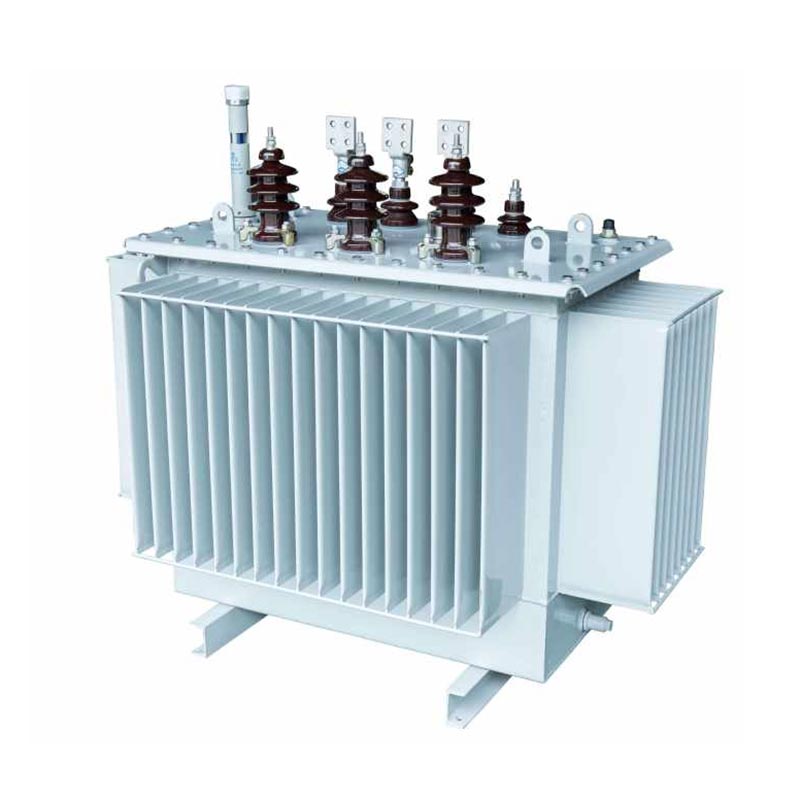

Il trasformatore di distribuzione Onan trifase USUNE (ONAN) è sviluppato e prodotto in modo indipendente da USUNE, a produttore professionale che integra ricerca e sviluppo, produzione e vendite. È specificamente progettato per la potenza esigenze di distribuzione delle moderne aree urbane e rurali e delle imprese industriali e minerarie, risolvendo problemi come bassa efficienza, elevato consumo energetico e scarsa stabilità dei trasformatori tradizionali. Il prodotto è fabbricato nella fabbrica standardizzata di USUNE, basandosi su un rigoroso sistema di controllo della qualità per garantire che ogni apparecchiatura soddisfa gli standard industriali internazionali e può funzionare stabilmente in varie condizioni operative difficili.
Il trasformatore di distribuzione Onan trifase utilizza un nucleo avvolto tridimensionale con un triangolo equilatero disposizione, eliminando i traferri nel circuito magnetico, con conseguente avvolgimenti più stretti e più corti possibile lunghezza del circuito magnetico trifase. L'area della sezione trasversale della colonna centrale è quasi circolare, ottimizzando la struttura del circuito magnetico, riduzione del consumo energetico e del rumore di funzionamento, raggiungimento dell'equilibrio trifase e riducendo le componenti della terza armonica, ponendo le basi per un'alimentazione elettrica efficiente e stabile.
Questo prodotto è adatto per aggiornamenti della rete elettrica urbana e rurale e scenari di imprese industriali e minerarie può essere perfettamente abbinato a sottostazioni modulari e prefabbricate, fornendo un affidabile supporto di alimentazione. Come a fornitore di apparecchiature elettriche professionali, USUNE ha una vasta esperienza in ricerca e sviluppo e produzione ed è in grado di fornire soluzioni personalizzate in base alle esigenze del cliente.
Il trasformatore di distribuzione trifase Onan utilizza lamiere di acciaio al silicio a grani orientati di alta qualità con eccellente permeabilità magnetica e basse perdite; per garantire la lavorazione utilizza una troncatrice tedesca GEORG con taglio cucitura a 45° precisione del nucleo e riduzione delle perdite magnetiche; le lamiere di acciaio al silicio sono piegate in modo circolare a più stadi sezioni trasversali, ottimizzando il circuito magnetico, riducendo il rumore e il consumo energetico e migliorando l'energia efficienza.
La bobina ad alta tensione è cilindrica, mentre la bobina a bassa tensione è cilindrica o di tipo a lamina, migliorando efficacemente resistenza al cortocircuito e ai fulmini. Il design della bobina è razionale, con circuito magnetico uniforme distribuzione, riducendo il surriscaldamento localizzato, prolungando la durata e garantendo un funzionamento stabile.
Realizzato in lamiera d'acciaio laminata a freddo di precisione di alta qualità, prodotto utilizzando il serbatoio dell'olio ondulato tedesco GEORG linea di produzione, garantendo resistenza strutturale e tenuta. La superficie è rivestita con un rivestimento anticorrosione, adatto per ambienti difficili come gli impianti petrolchimici, soddisfacendo i requisiti di protezione ambientale. Il la struttura ondulata combina la dissipazione del calore e l'adattabilità all'espansione e alla contrazione termica dell'olio, mentre il il design sigillato rallenta l'invecchiamento dell'olio e prolunga la vita del trasformatore.
Il trasformatore di distribuzione trifase Onan adotta una struttura di isolamento di Classe A con eccellente isolamento prestazioni, in grado di resistere agli impatti ad alta tensione. Le bobine di alta e bassa tensione sono disposte concentricamente e la spaziatura della bobina utilizza un manicotto di cartone con un piccolo spazio per l'olio per migliorare le prestazioni di isolamento, prevenire cortocircuiti e garantire un funzionamento sicuro e stabile.
Il trasformatore di distribuzione Onan trifase (ONAN) USUNE copre tre livelli di tensione: 10 KV, 20 KV e 36 KV, soddisfacendo diverse esigenze di distribuzione dell'energia. Può essere personalizzato in base al carico effettivo del cliente, alle specifiche principali, e scenario di installazione, fornendo soluzioni flessibili.
1. Costo dell'elettricità (RMB/anno) = [perdita a vuoto (kW) + perdita a carico (kW) × (tasso di carico medio)²] × 365 (giorni) × 24
(Ore) ×
Prezzo dell'elettricità
2. Emissioni di CO2 = [perdite a vuoto (kW) + perdite a carico (kW) × (tasso di carico medio)²] × 365 (giorni) × 24 (ore) × emissioni
Fattore (kg-CO₂/kWh)
Le perdite a vuoto e a carico del prodotto sono notevolmente inferiori rispetto ai trasformatori tradizionali, riducendosi notevolmente costi elettrici degli utenti ed emissioni di CO2. In qualità di produttore radicato in Cina, USUNE aderisce al concetto di verde sviluppo, ottimizza continuamente la progettazione del prodotto e promuove lo sviluppo sostenibile del settore energetico.
1. Potenziamento della rete elettrica urbana e rurale: migliora la stabilità e l'efficienza della rete elettrica, risolvendo i problemi di alimentazione insufficiente e consumo energetico elevato.
2. Imprese industriali e minerarie: soddisfa la domanda di alimentazione stabile e ad alta potenza, resiste a condizioni difficili ambienti e garantisce il funzionamento delle apparecchiature di produzione.
3. Sottostazioni modulari e prefabbricate: struttura compatta, installazione e manutenzione convenienti, riduzione dello spazio area e costi di costruzione.
| Capacità nominale (kVA) | Alta tensione (kV) | Gamma di prese ad alta tensione | BT (kV) | Gruppo vettoriale | Perdita a vuoto (kW) | perdita di carico (kW) | Corrente a vuoto (%) | Impedenza (%) | Peso totale (kg) | L×L×A (mm) | Centro di installazione/foro di installazione (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yin0 Din11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Nota: per trasformatori con capacità nominale pari o inferiore a 500 kVA, la perdita di carico sopra la rampa nella tabella è applicabile a il Dyn11 gruppo di connessione e la perdita di carico sotto la rampa è applicabile al gruppo di connessione Yyn0.
| Capacità nominale (kVA) | Alta tensione (kV) | Gamma di prese ad alta tensione | BT (kV) | Gruppo vettoriale | Perdita a vuoto (kW) | perdita di carico (kW) | Corrente a vuoto (%) | Impedenza (%) | Peso totale (kg) | L×L×A (mm) | Centro di installazione/foro di installazione (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yin0 Din11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Capacità nominale (kVA) | Alta tensione (kV) | Gamma di prese ad alta tensione | BT (kV) | Gruppo vettoriale | Perdita a vuoto (kW) | perdita di carico (kW) | Corrente a vuoto (%) | Impedenza (%) | Peso totale (kg) | L×L×A (mm) | Centro di installazione/foro di installazione (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yin0 Din11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Fabbrica, possiamo garantire che il nostro prezzo è ragionevole e competitivo.
Di solito citiamo entro 24 ore dalla ricezione della richiesta.
Sì, certo, accettiamo OEM.
I tempi di consegna dipendono dalle quantità ordinate, normalmente entro 15-20 giorni dalla ricezione del pagamento.
Tutti i prodotti verranno controllati a partire dagli accessori, e verranno effettuati test di routine prima della partenza la nostra fabbrica.
Scatta foto o video dei problemi di qualità e inviaceli per il controllo e la conferma, e noi ne faremo una soluzione soddisfatta per te entro 1-3 giorni.
12 mesi dalla data di spedizione.
● Siamo specializzati nel settore da oltre 14 anni e disponiamo di un team di ricerca e sviluppo di grande esperienza che si occupa della progettazione
e lavoro di sviluppo per ogni progetto in base alle richieste speciali del cliente.
● Abbiamo una procedura di controllo qualità estremamente rigorosa dai componenti ai prodotti finiti.
● Periodo di produzione stabile entro 15-20 giorni.
● Disponiamo di una serie completa di rapporti di prova per i prodotti.
● Soluzione fornita in un solo passaggio.
