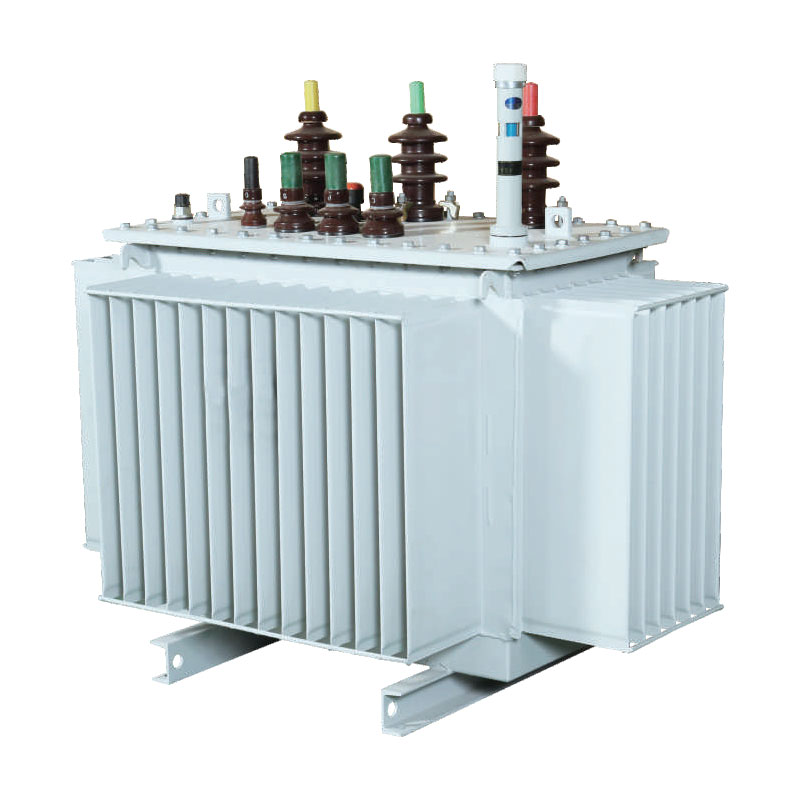

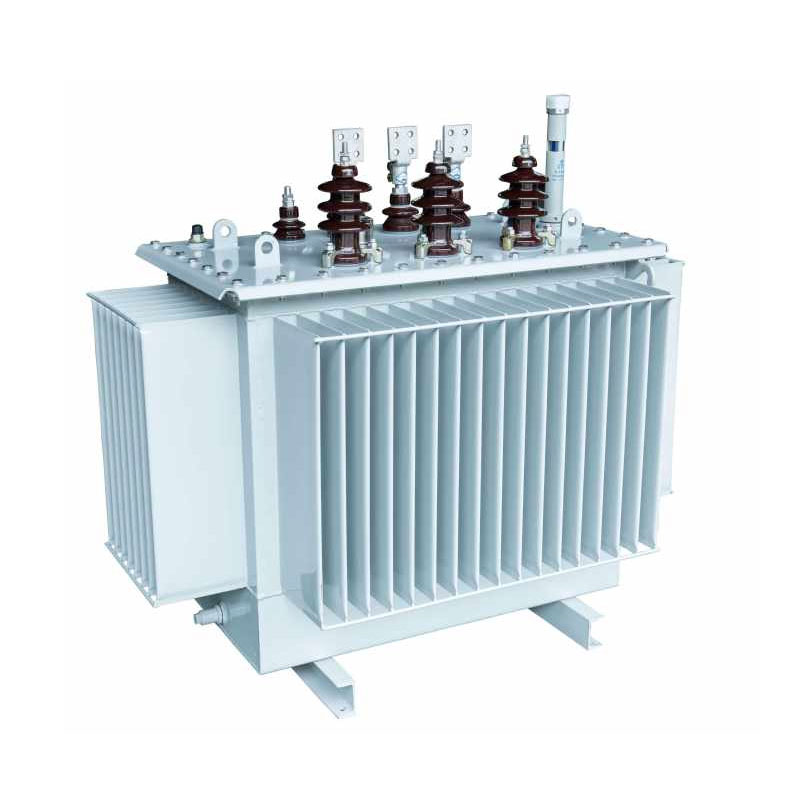

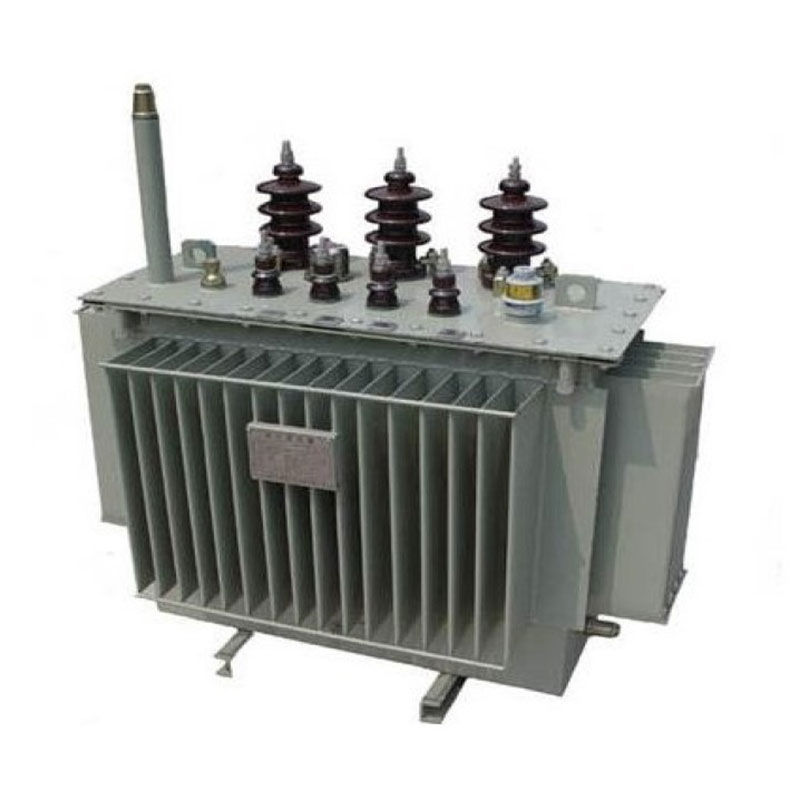

Trasformatore autoraffreddato a bagno d'olio da 630 kVA

Questo trasformatore autoraffreddato immerso in olio da 630 kVA rappresenta una nuova generazione di distribuzione ad alte prestazioni trasformatori. Il suo nucleo utilizza un design della ferita 3D basato su una configurazione a triangolo equilatero, garantendo la più breve durata e percorsi magnetici di uguale lunghezza per tutte e tre le fasi con zero traferri, mentre la sezione trasversale della colonna centrale approssima un cerchio. Rispetto alle apparecchiature tradizionali, riduce efficacemente le perdite e il rumore, ottenendo risultati precisi bilanciamento trifase, sopprime le terze armoniche e offre prestazioni elettriche notevolmente ottimizzate.

Supportando livelli di tensione di 10 kV, 20 kV e 36 kV, l'unità utilizza un metodo di autoraffreddamento a bagno d'olio che non richiede apparecchiature di raffreddamento esterne, che garantiscono facilità d'uso e manutenzione, nonché forte adattabilità a vari lavori condizioni. È ampiamente utilizzato nelle reti urbane e rurali, nelle imprese industriali e minerarie e nelle sottostazioni integrate applicazioni. Supportato da una catena di fornitura matura, Usune, un fornitore affidabile di apparecchiature elettriche, fornisce prodotti standardizzati e prodotti di alta qualità e servizi di supporto completi per i clienti globali.

Caratteristiche strutturali principali e vantaggi tecnici

1. Nucleo ad alta precisione e con poche perdite

Il nucleo è costruito con lamiere di acciaio al silicio a grani orientati ad alta permeabilità, lavorate utilizzando GEORG importato attrezzatura per il taglio trasversale e una tecnica di giunzione senza giunzioni a 45° per eliminare completamente i traferri del circuito magnetico. Il i fogli sono formati in una sezione trasversale circolare a più fasi, riducendo significativamente la riluttanza magnetica, senza carico perdite e rumore di funzionamento. Questo design risolve i problemi comuni ai trasformatori tradizionali, come quelli trifase squilibrio e perdite elevate, garantendo così un funzionamento a lungo termine e a basso consumo.

2. Struttura della bobina ad alta resistenza e resistente agli urti

L'avvolgimento ad alta tensione utilizza una struttura cilindrica, mentre l'avvolgimento a bassa tensione offre una scelta tra configurazioni cilindriche e a lamina per adattarsi a condizioni operative specifiche. Questo design ottimizza il flusso magnetico distribuzione, migliorando efficacemente la resistenza dell'apparecchiatura ai cortocircuiti e ai fulmini prevenendo surriscaldamenti localizzati. Garantisce stabilità operativa e resistenza alle interferenze superiori, rendendolo adatto per ambienti complessi come siti industriali e reti elettriche esterne.

3. Serbatoio dell'olio ondulato durevole e resistente alla corrosione

Il serbatoio è prodotto in acciaio laminato a freddo di precisione utilizzando una linea di produzione specializzata di serbatoi ondulati presenta un rivestimento superficiale anticorrosione, che gli consente di resistere a condizioni difficili come l'esposizione all'olio e corrosione chimica. Il design ondulato combina un'efficiente dissipazione del calore con una deformazione adattiva capacità; asseconda l'espansione e la contrazione termica dell'olio isolante, mantiene l'aria completa guarnizione per ritardare l'invecchiamento dell'olio e prolungare significativamente la durata dell'apparecchiatura.

4. Struttura isolante ad alta sicurezza

Il trasformatore autoraffreddato immerso in olio da 630 kVA utilizza una struttura di isolamento di Classe A con alta e concentrica avvolgimenti a bassa tensione. L'isolamento tra le bobine utilizza un design composito, combinando maniche di cartone con piccole spazi vuoti d'olio: per garantire elevata rigidità dielettrica ed eccellenti prestazioni di tenuta. Questo design mitiga efficacemente rischi per la sicurezza come perdite, cortocircuiti e guasti all'isolamento, supporta il funzionamento continuo 24 ore su 24 e è conforme agli standard nazionali di sicurezza elettrica.

Tipo di prodotto

Analisi del risparmio energetico e dei benefici economici

Il trasformatore autoraffreddato immerso in olio da 630 kVA offre eccezionali capacità di risparmio energetico e riduzione delle emissioni di carbonio. Formule standardizzate consentono il calcolo preciso dei costi annuali dell'elettricità e delle emissioni di carbonio, fornendo supporto basato sui dati per gli aggiornamenti di efficienza energetica aziendale e la gestione dei costi. Le formule fondamentali sono le seguenti:

1. Formula del costo annuale dell'elettricità: Costo annuale dell'elettricità (CNY/anno) = [Perdita a vuoto (kW) + Perdita a carico (kW) × (Media Fattore di carico)²] × 365 × 24 × Prezzo dell'elettricità
2. Formula per le emissioni annuali di CO₂: Emissioni annuali di carbonio (kg) = [Perdita a vuoto (kW) + Perdita a carico (kW) × (Carico medio Factor)²] × 365 × 24 × Fattore di emissione di carbonio (kg-CO₂/kWh)

Rispetto ai trasformatori tradizionali e obsoleti, questo prodotto presenta perdite a vuoto e a carico significativamente inferiori ridurre i costi dell’elettricità e le emissioni di carbonio in linea con le politiche di aggiornamento dell’energia verde. Offre alta efficienza in termini di costi per operazioni a lungo termine e un breve periodo di ammortamento, offrendo valore sia economico che ambientale.

Parametri tecnici

Trasformatore di distribuzione trifase in olio serie 10kV S11

Nota: per trasformatori con capacità nominale pari o inferiore a 500 kVA, la perdita di carico sopra la rampa nella tabella è applicabile a il Dyn11 gruppo di connessione e la perdita di carico sotto la rampa è applicabile al gruppo di connessione Yyn0.

Trasformatore di distribuzione trifase immerso in olio serie 10kV S13

Trasformatore di distribuzione trifase in olio serie 10kV S14

Riferimento al progetto

Progetto di lancio di un razzo Cas-spaziale

Rapporto di prova

Casi applicativi nel mondo reale

1. Progetto di potenziamento della rete urbana e rurale

In un progetto di ammodernamento della rete rurale nello Zhejiang, apparecchiature obsolete e ad alte perdite sono state sostituite in lotti. Indirizzamento problemi quali fluttuazioni significative del carico, squilibrio trifase e armoniche eccessive, questo prodotto, che sfrutta i vantaggi di un nucleo avvolto 3D per la stabilizzazione e il bilanciamento della tensione, sostanzialmente migliorato qualità dell'alimentazione. Le misurazioni sul campo hanno mostrato una riduzione di oltre il 30% delle perdite a vuoto per unità e un calo del 40%. il tasso di interruzione dell'alimentazione elettrica per l'area di distribuzione. L'unità è adatta per operazioni rurali complesse condizioni, facilitando gli aggiornamenti della rete ad alta efficienza energetica.

2. Progetto della stazione di ricarica per camion pesanti

Una stazione di ricarica per camion pesanti a Suzhou ha utilizzato più unità di questo modello di trasformatore a supporto operazioni che comportano frequenti avviamenti/arresti di pile di carica e improvvisi cambi di carico. Con un calore eccellente prestazioni di dissipazione (autoraffreddamento in olio), il trasformatore mantiene la bobina stabile e controllabile temperature durante il funzionamento a pieno carico senza interventi legati al surriscaldamento. Ciò garantisce 24 ore ininterrotte funzionamento della stazione, riducendo efficacemente i costi associati alla manutenzione e ai tempi di inattività.

Domande frequenti

D1: Quali livelli di tensione e scenari applicativi sono compatibili con Usune 630kVA immerso in olio autoraffreddato trasformatore?

Il prodotto supporta tutti i valori nominali ad alta tensione tradizionali (10 kV, 20 kV e 36 kV) ed è adatto per applicazioni come aggiornamenti della rete urbana e rurale, distribuzione di energia industriale e mineraria, stazioni di ricarica e cabine prefabbricate o modulari. È dotato di un design autoraffreddante a bagno d'olio, senza ventola, adatto per esterni installazione; è resistente alle temperature estreme, alla polvere e alla leggera corrosione, offrendo un'eccezionale adattabilità alle varie condizioni operative.

Q2: Quali sono i vantaggi specifici di risparmio energetico di questo trasformatore e come riduce i costi?

La principale caratteristica di risparmio energetico del prodotto è la sua struttura centrale avvolta senza spazi 3D, che riduce significativamente il magnetismo perdite di circuito, a vuoto e a carico, riducendo efficacemente le perdite armoniche e legate al calore. Secondo lo standard condizioni operative, riduce il consumo energetico complessivo del 20%–30% rispetto alle apparecchiature convenzionali della stessa capacità. Ciò porta a risparmi significativi sui costi annuali dell’elettricità e a una riduzione delle emissioni di carbonio, allineandosi con politiche energetiche verdi e offrendo eccezionali vantaggi economici a lungo termine.

D3: Quali sono i vantaggi in termini di durata utile delle apparecchiature e funzionamento e manutenzione giornalieri (O&M)?

L'apparecchiatura utilizza un serbatoio dell'olio ondulato isolato in aria e materiali isolanti anticorrosione di Classe A ritardare significativamente l'invecchiamento dell'olio e dell'unità stessa, determinando una durata di servizio più lunga rispetto allo standard trasformatori. Vanta un basso tasso di guasto e una forte resistenza agli urti e alle interferenze. Manutenzione ordinaria richiede solo controlli periodici dei livelli dell'olio e dello stato dell'isolamento, rendendo l'O&M semplice ed economico: l'ideale per scenari che richiedono un funzionamento ininterrotto a lungo termine.
