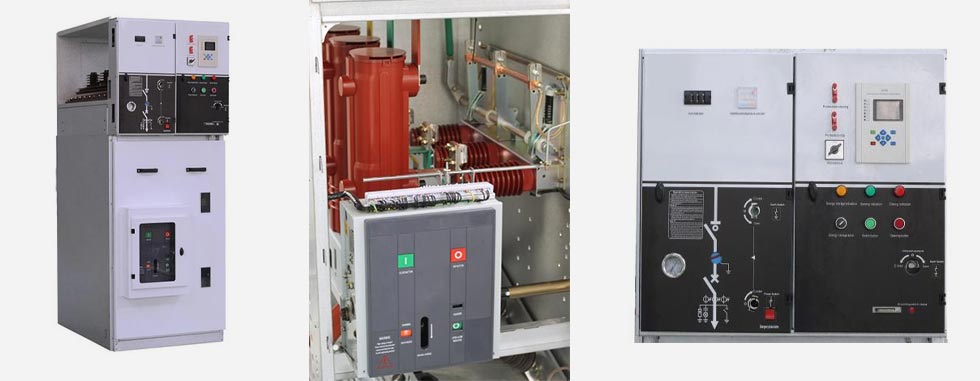

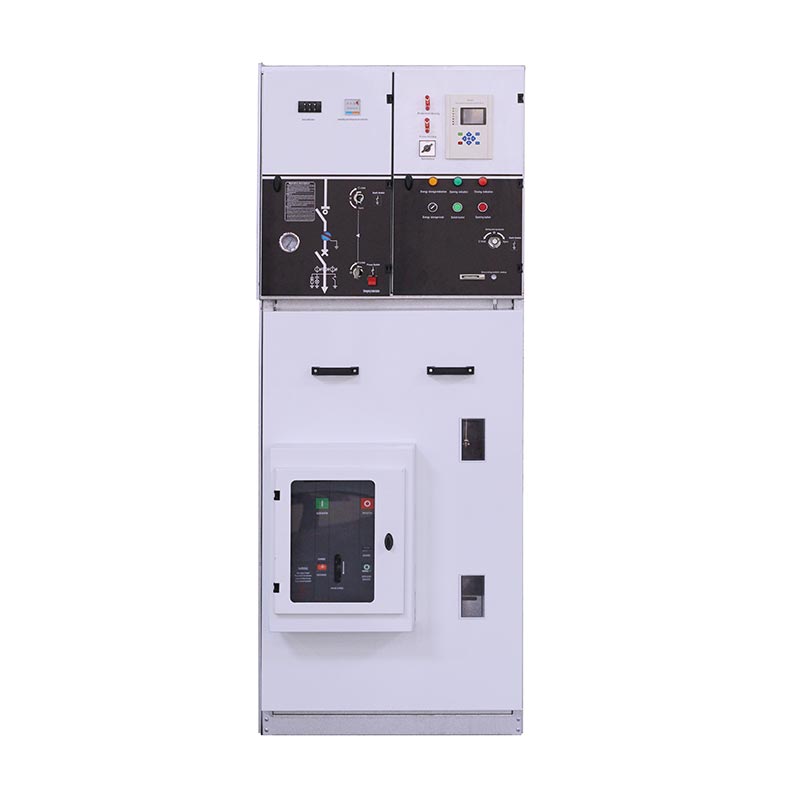

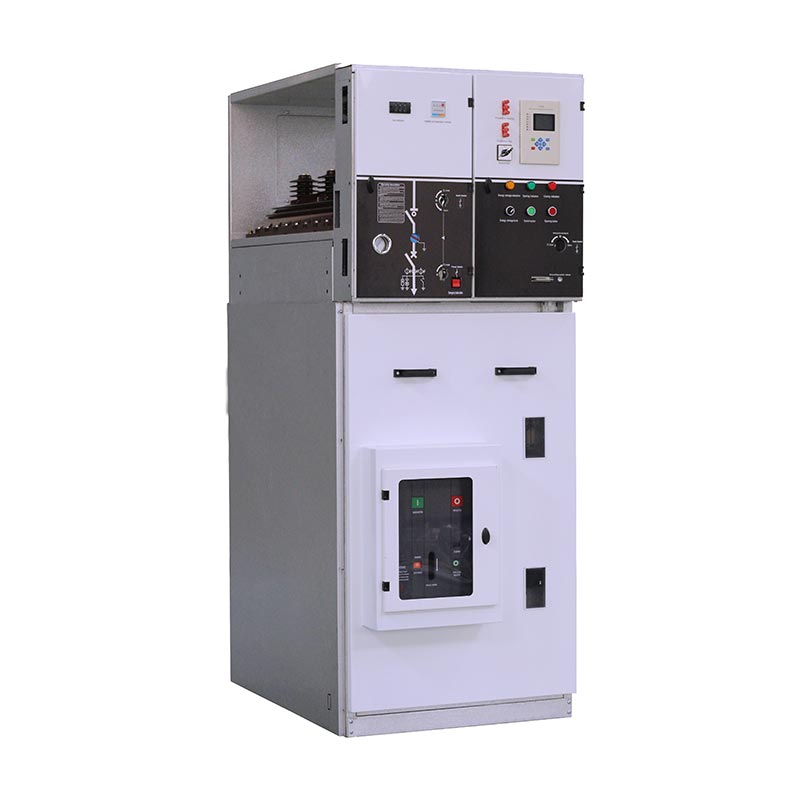

Unità principale ad anello con interruttore automatico

L'unità principale ad anello della serie USUNE XGN15 con interruttore automatico è un quadro compatto, scalabile e con custodia in metallo progettato per l'automazione della distribuzione dell'energia. L'intero armadio utilizza la tecnologia di isolamento dell'aria, bilanciando sicurezza e compattezza, rendendolo adatto a vari scenari di installazione in spazi ristretti. La sua struttura semplice e il funzionamento flessibile ridurre significativamente le difficoltà di costruzione in loco e le successive difficoltà di manutenzione, migliorando la distribuzione dell'energia efficienza operativa.

In qualità di produttore professionale con una vasta esperienza, USUNE possiede una completa attività di ricerca e sviluppo, produzione e test sistema. I prodotti della serie XGN15 sono fabbricati in modo indipendente nella propria fabbrica, con ogni passaggio dal grezzo materiali ai prodotti finiti che aderiscono rigorosamente agli standard internazionali per garantire una qualità del prodotto costante e stabile.

Configurazione principale e vantaggi tecnici

1.Configurazione dell'interruttore principale

L'interruttore principale di questa serie, l'unità principale Ring con interruttore automatico, è un interruttore di carico SF6 indipendente prodotto da USUNE, offrendo vantaggi come lunga durata, prestazioni stabili e bassi costi di manutenzione. Esso può inoltre essere equipaggiato con interruttori automatici in vuoto di ultima generazione in base alle esigenze dell'utente, migliorando ulteriormente la il potere di interruzione e il livello di protezione delle apparecchiature, adattandosi ai diversi scenari di distribuzione dell'energia.

2.Modalità operative e livello di automazione

L'interruttore principale supporta sia la modalità di funzionamento manuale che quella elettrica per adattarsi alle diverse modalità operative in loco requisiti. Può essere equipaggiato con dispositivi FTU e RTU, rispondendo perfettamente ai requisiti delle "quattro remote" (remote controllo, segnalazione a distanza, misurazione a distanza e regolazione a distanza) dell'automazione della distribuzione dell'energia, realizzando monitoraggio e gestione intelligenti del sistema di distribuzione dell'energia e gettate le basi per il intelligente potenziamento della rete elettrica.

3. Tecnologia avanzata

Applicazioni Integrando la tecnologia di rilevamento avanzata e i più recenti relè di protezione, è in grado di monitorare accuratamente stato operativo dell'apparecchiatura in tempo reale, risposta rapida a condizioni anomale e garanzia della sicurezza dell'alimentazione sistemi e attrezzature di distribuzione. L'adozione di uno schema di assemblaggio leggero e flessibile riduce i trasporti e difficoltà di installazione, facilitando al contempo la successiva manutenzione ed espansione, soddisfacendo la potenza in continua evoluzione esigenze distributive del mercato.

Applicazione

L'unità principale Ring con interruttore automatico è adatta per sistemi di alimentazione a 50/60 Hz, 12-36 kV ed è ampiamente utilizzata in industriale e reti ad anello di cavi elettrici civili e terminali di alimentazione. Come apparecchiatura professionale di distribuzione dell'energia fornitore, USUNE ha ottimizzato il design del prodotto, rendendolo particolarmente adatto ai seguenti scenari:

- Distribuzione elettrica residenziale urbana, piccole sottostazioni, stazioni di commutazione e sottostazioni prefabbricate;
- Imprese industriali e minerarie, centri commerciali, aeroporti, metropolitane e altri luoghi pubblici;
- Nuovi campi energetici come la produzione di energia eolica;
- Strutture pubbliche chiave come ospedali, stadi, ferrovie e tunnel.

In Cina, l'unità principale ad anello con interruttore automatico è stata ampiamente utilizzata in varie reti elettriche urbane e rurali ristrutturazione progetti, ricevendo elogi costanti dagli utenti per le sue prestazioni stabili e la qualità affidabile.

Condizioni di lavoro

- Altitudine ≤1000mm
- Temperatura ambiente: 45℃~-35℃, differenza di temperatura massima ≤25℃
- L'umidità relativa media giornaliera non supera il 95%
- L'umidità relativa media mensile non supera il 90%
- Capacità sismica: l'intensità sismica non supera gli 8 gradi
- Nessun campo a rischio di vibrazioni e urti violenti, incendio, corrosione chimica, esplosione

Parametri tecnici

Parametro di configurazione del contenitore

LBS in arrivo

Protezione del trasformatore

Misurazione

Cbog con.metro

Cb in uscita

Struttura e configurazione del quadro

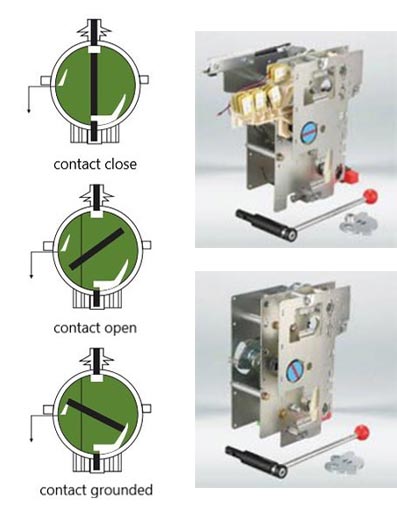

Meccanismo operativo

(1) Comando doppia funzione monomolla: tipo K

La funzione di commutazione viene azionata in modo indipendente con una leva o un motore.
La funzione di interruttore di terra si apre e si chiude in modo indipendente utilizzando una leva di comando e l'energia operativa lo è fornito da una molla di compressione, che viene rilasciata per chiudere o scollegare il contatto.

(2) Comando a doppia molla doppia funzione: Tipo A

La funzione di commutazione è azionata indipendentemente da una leva o da un motore e l'energia operativa è fornita da a molla di compressione, che viene rilasciata per chiudere il contatto. Operazione di apertura e chiusura indipendente tramite pulsante (0) o unità di sgancio o dispositivo di sgancio a lancio di corrente.
La funzione di interruttore di terra funziona in modo indipendente con una leva di comando e l'energia operativa è fornita da a molla di compressione, che viene rilasciata per chiudere o scollegare il contatto.

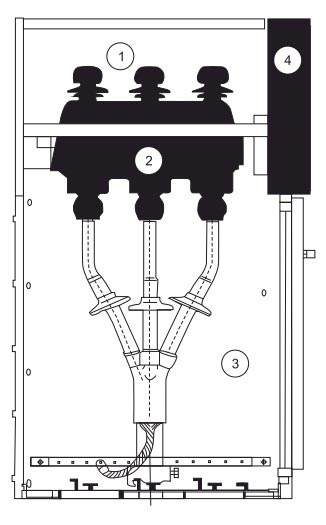

① Locale sbarre
② Interruttore principale
③ Sala cavi
④ Meccanismo di funzionamento, meccanismo di interblocco e sala di controllo a bassa pressione

L'intero armadio del quadro può essere diviso in due unità superiori e inferiori, inclusa l'unità superiore dell'armadio il sala autobus, interruttore di carico, sala comando e sala bassa tensione e l'unità inferiore è separata dal cavo stanza. L'intera unità superiore può essere sostituita.

◇ Locale sbarre

Nella parte superiore dell'armadio è predisposta la sala sbarre. Nella sala sbarre sono collegate le sbarre principali insieme e percorri tutta la fila di quadri.

◇ Interruttore di interruzione del carico

La sala interruttori è dotata di un interruttore di carico con esafluoruro di zolfo di tipo SFG. Il guscio dell'interruttore di carico è realizzato di resina epossidica colata, riempita con gas esafluoruro di zolfo (SF6) come mezzo isolante e viene fornito il guscio con un foro di osservazione. La cabina di commutazione può essere attrezzata con misuratore di densità del gas SF6 o densità del gas con contatto di allarme a seconda delle esigenze del cliente.

◇ Sala via cavo

Il quadro elettrico di carico dispone di un ampio vano cavi, utilizzato principalmente per il collegamento dei cavi, in modo che unipolare o I cavi a tre conduttori possono essere collegati utilizzando la testa del cavo non schermata più semplice e anche lo spazio disponibile è sufficiente accogliere parafulmini, trasformatore di corrente, interruttore di terra inferiore e altri componenti. Secondo il disegno standard, il la porta dell'armadio è dotata di una finestra di osservazione e di un dispositivo di interblocco di sicurezza. Piastra inferiore della sala cavi con coperchio a tenuta e Pressacavo di dimensioni adeguate con staffa di supporto. È possibile rimuovere la piastra inferiore della sala cavi e il telaio della porta facilitare installazione del cavo.

◇ Meccanismo di funzionamento, meccanismo di interblocco e sala di controllo a bassa pressione

La sala dei meccanismi interbloccati funge anche da pannello di controllo. La camera a bassa tensione è dotata di azionamento a molla meccanismo con indicatore di posizione e dispositivo di interblocco meccanico, e può essere dotato anche di ausiliari contatti, bobine di sgancio, meccanismi di sgancio di emergenza, display capacitivi, serrature a chiave e dispositivi di comando elettrici. A allo stesso tempo, lo spazio della camera a bassa pressione può anche essere dotato di circuiti di controllo, misuratori e relè di protezione, e l'armadio largo 750 mm ha due camere a bassa pressione identiche per ulteriori accessori.

L'armadio della rete ad anello dotato di interruttori automatici viene utilizzato principalmente come alimentazione principale nella rete ad anello sistema di alimentazione, l'armadio della linea in entrata dell'alimentatore di riserva e l'armadio della sezione centrale del doppio sistema di alimentazione.

◎ L'armadio ad anello per moduli XGN15 V include:

(1) Interruttore automatico in vuoto
(2) Interruttore automatico dell'esafluoruro di zolfo
(3) Meccanismo e interblocco
(4) Interruttore di messa a terra

◎ Metodo di installazione

Fisso frontale, fisso laterale/laterale

◎ Struttura principale

(1) Dall'alto al basso, la sala strumenti, la sala autobus, la sala interruttori di carico (isolamento), la sala interruttori, i cavi stanza.
(2) CT, PT, parafulmine, interruttore di messa a terra e dispositivo di protezione relè possono essere configurati in base all'utente bisogni.
(3) L'interruttore automatico e l'interruttore del carico (isolamento) possono essere interbloccati.

Descrizione dell'operazione

1.Funzionamento della maniglia: stando di fronte al quadro, sollevare la parte superiore della maniglia e spingere in avanti, l'altra mano che tiene l'estremità della maniglia per ruotare.
2.Assicurarsi che la porta dell'armadio sia stata chiusa correttamente prima dell'alimentazione o separata dalla messa a terra.
3. Il manometro dell'interruttore deve essere controllato prima di accendere e spegnere.

Accendere

1. Verificare che la porta dell'armadio sia chiusa. Inserire la maniglia nel foro operativo superiore e ruotare in senso antiorario 180° fino a sentire la voce del freno di separazione. L'indicatore centrale del pannello è in posizione; la porta inferiore è chiuso e l'interruttore di messa a terra è spento.

2.Inserire la maniglia di manovra nel foro di manovra inferiore e ruotare in senso orario di 180° fino a sentire la chiusura voce; l'indicatore centrale del pannello è in posizione D; l'interruttore sarà acceso e quindi il funzionamento dell'alimentatore completato.

Spegnimento

1. Spegnere: inserire la maniglia di comando nel foro di comando inferiore e ruotare in senso antiorario di 180° fino a sentire il separazione della voce del freno (pulsante per l'uso diretto se è presente un pulsante); il centro del pannello è in posizione, quindi il interruttore sarà spento.

2.Verificare se il display live è in grado di garantire che la sala cavi sia elettricamente neutra; inserire il funzionamento maniglia nel foro operativo superiore e ruotare in senso orario di 180° fino a sentire la voce di chiusura; l'indicatore centrale del il pannello è in posizione e lo sportello inferiore è sbloccato; l'interruttore di messa a terra è chiuso e quindi interruzione di corrente operazione è completato.

Trasporto e stoccaggio

Quando il quadro elettrico è fissato sulla piastra inferiore, può essere spalato con un carrello elevatore. Quando non è fissato su fondo piastra, il quadro elettrico deve essere sollevato o trasportato nel suo insieme, ma deve essere trasportato in qualsiasi posizione verticale tempo e non deve essere rovesciato per evitare danni ai componenti dell'armadio. Quadro elettrico (anche con esterno imballaggio) non deve essere conservato all'aperto per lungo tempo.

Manutenzione

◇ In circostanze normali, l'armadio ad anello non richiede manutenzione per tre anni.

◇ I meccanismi di comando a molla singola e doppia dell'interruttore di carico non sono esenti da manutenzione richiedono alcuna lubrificazione.

◇ Il dispositivo di protezione del relè deve essere controllato secondo i requisiti del produttore prima di essere inserito operazione.

◇ Il ciclo di manutenzione dell'armadio di rete ad anello è generalmente una volta all'anno e misure di manutenzione specifiche dovrà essere effettuato come segue:

(1) Serrare tutti i collegamenti elettrici (bus principale, interruttori, cavi, strumenti di misurazione) secondo le requisiti delle istruzioni di installazione.
(2) Aspirare tutti i componenti (interruttore principale, interruttore ausiliario, meccanismo di sgancio, motore, ecc.) e controllare l'aspetto ispezione.
(3) Eseguire un'unica manovra di chiusura/apertura su tutti gli interruttori, compreso quello di terra.
(4) Accendere l'alimentazione del controllo ausiliario (non dare il segnale del telecomando) per un sequenziale elettrico operazione.

Ordinare la merce

I seguenti documenti e allegati verranno consegnati insieme all'armadio quando il quadro elettrico lascia la sede fabbrica:

◇ Certificato qualificato del prodotto
◇ Istruzioni per l'uso del prodotto
◇ Dati di progettazione tecnica del prodotto
◇ Accessori per quadri elettrici:
◇ Ciascuna combinazione di montaggio è dotata di una maniglia di azionamento dell'interruttore del carico.

Gli utenti devono fornire le seguenti informazioni al momento dell'ordine dei prodotti:

◇ Schema di cablaggio del circuito principale e requisiti tecnici speciali
◇ Piano di installazione del quadro.
◇ Specifiche del modello dei componenti del quadro elettrico e circuito ausiliario, diagramma schematico del circuito di controllo (se necessario)
◇ Altre richieste particolari di informazioni scritte.

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova
