Questa soluzione GIS a media tensione è particolarmente adatta per installazioni in cui lo spazio a terra è limitato o le condizioni ambientali sono difficili. I luoghi di distribuzione tipici includono impianti elettrici sotterranei, zone costiere, aree montuose e sottostazioni urbane. Grazie alla sua struttura completamente chiusa, l'hardware occupa un ingombro compatto, rendendo più semplice per gli specialisti di progettazione l'integrazione delle unità di distribuzione di media tensione sia nelle sottostazioni di trasformazione principali che nelle stazioni di distribuzione secondarie.

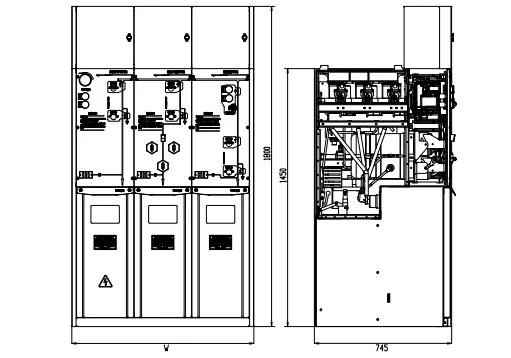

I progetti di distribuzione dell'energia raramente presentano layout di circuito identici, il che significa che le piattaforme di quadri compatti devono supportare un assemblaggio flessibile anziché soluzioni fisse adatte a tutti. Costruita attorno a una struttura modulare, la piattaforma USRM6 per quadri isolati in gas SF₆ GIS da 24 kV 33 kV può integrare tre unità funzionali distinte: Tipo C per moduli sezionatori sotto carico, Tipo F per gruppi funzionali combinati e Tipo V per moduli interruttori automatici.
I team di progettazione possono scegliere singoli moduli standard o combinazioni preassemblate in base agli schemi elettrici del progetto. L'infrastruttura delle sbarre principali supporta l'estensione in loco, consentendo di raggruppare più moduli in vari layout del quadro. Tale flessibilità modulare consente all'apparecchiatura di soddisfare diverse esigenze relative ad alimentatori in uscita, collegamenti di trasformatori, isolamento protettivo e compiti di distribuzione dell'energia.
Gli apparecchi elettrici convenzionali per esterni rimangono esposti tutto l'anno a polvere, umidità, contaminanti e temperature variabili. Questi fattori avversi tendono ad aumentare le ispezioni ricorrenti e le richieste di manutenzione durante tutta la vita operativa dell’apparecchiatura.

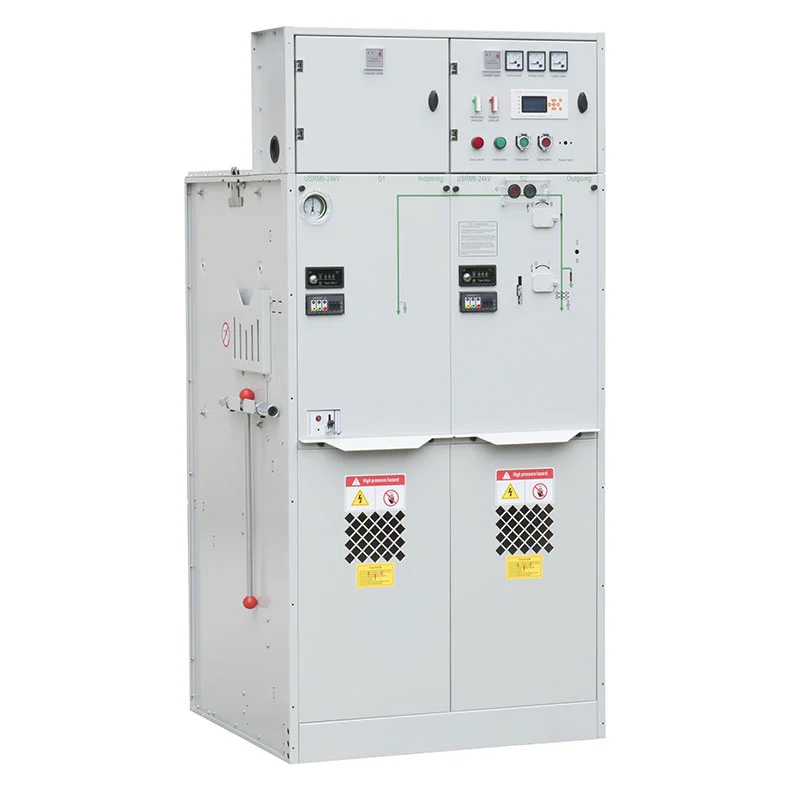

Il quadro elettrico isolato in gas GIS USRM6 da 24 kV 33 kV SF₆ adotta un involucro sigillato con isolamento in gas che isola fisicamente il circuito primario dalle condizioni ambientali. Riduce notevolmente il contatto diretto tra i componenti interni e gli inquinanti ambientali e offre uno schema operativo che richiede pochissima manutenzione ordinaria. Questa caratteristica offre vantaggi distinti per i siti di difficile accesso, come le centrali elettriche sotterranee, i locali di distribuzione urbana con spazio limitato e le infrastrutture remote. La ridotta frequenza di manutenzione diventa un importante fattore di valutazione quando gli utenti scelgono l'attrezzatura per questi luoghi difficili.
Questa piattaforma C-GIS SF₆ offre molto di più delle semplici azioni di chiusura e apertura del circuito. In base alla combinazione di moduli selezionata, il sistema può ospitare protezione dai guasti, isolamento elettrico, misurazione dell'energia, monitoraggio dello stato in tempo reale, messa a terra, comunicazione dati e controllo automatico oltre alle funzioni di commutazione.
Diversi moduli funzionali possono essere abbinati liberamente per allineare l'intera configurazione del quadro con l'architettura di protezione e distribuzione del progetto. Questa versatilità crea opzioni più ampie per gli appaltatori EPC e gli integratori di sistemi incaricati di sviluppare reti complete di distribuzione dell'energia a media tensione.
Le condizioni ambientali del sito dovrebbero essere attentamente valutate prima di finalizzare la selezione del GIS a media tensione. La serie USRM6 di quadri isolati in gas GIS da 24 kV 33 kV SF₆ è progettata per funzionare ad altitudini fino a 4000 m. La temperatura ambiente consentita va da -40°C a +50°C, con una temperatura media massima nelle 24 ore limitata a 35°C. Per quanto riguarda i criteri di umidità, l'umidità relativa nelle 24 ore può raggiungere il picco del 95%, mentre il valore medio mensile non può superare il 90%. Il luogo di installazione deve essere esente da vapori esplosivi o corrosivi, da intensi impatti meccanici e da forti vibrazioni persistenti. Il grado di inquinamento non deve superare la Classe III come specificato in GB/T 5582 e l'unità ha superato la qualificazione sismica per la resistenza di Grado 9. Per progetti situati sopra i 1.000 m, gli acquirenti devono avvisare il produttore per regolare adeguatamente la pressione di carica SF₆. Eventuali requisiti ambientali insoliti del sito richiedono la conferma congiunta di produttori, fornitori e clienti finali prima dell'effettuazione dell'ordine. Ad esempio, le installazioni ad altitudini superiori a 2000 m possono richiedere impostazioni modificate della pressione del gas per mitigare i rischi di sovratensione interna al serbatoio.
Sottostazioni sotterranee Gli impianti elettrici sotterranei sono generalmente vincolati da un'area utilizzabile limitata e da rigorosi limiti di ventilazione. Il design GIS compatto e sigillato aiuta i progettisti a massimizzare l'uso di spazi ristretti, indebolendo al contempo le influenze ambientali avverse, il che rende il prodotto ideale per l'integrazione in sottostazioni compatte e stazioni di distribuzione secondarie.
Locali industriali e minerari I siti industriali e minerari richiedono hardware di protezione e commutazione di media tensione affidabile per servire motori, trasformatori, alimentatori in uscita e reti di distribuzione locale. Il serbatoio sigillato protegge i componenti interni dalla contaminazione e fornisce tutte le funzionalità di commutazione, protezione, isolamento e monitoraggio necessarie per i sistemi di alimentazione in loco.
Infrastrutture ferroviarie e di trasporto I depositi ferroviari, i servizi aeroportuali e le infrastrutture di trasporto associate necessitano di un'alimentazione elettrica costante per un ampio spettro di carichi. I quadri modulari possono essere configurati con alimentatori e schemi di protezione personalizzati all'interno di un sistema di distribuzione centralizzato, assistendo gli integratori nello sviluppo di soluzioni di alimentazione compatte a media tensione per progetti di trasporto.
Reti di distribuzione urbana I terreni disponibili sono generalmente scarsi nei centri urbani e nei quartieri residenziali. I quadri compatti isolati in gas possono essere installati all'interno di sottostazioni e hub di distribuzione dove i tradizionali quadri isolati in aria richiederebbero uno spazio di installazione molto più ampio. La sua struttura a serbatoio chiuso riduce inoltre le interferenze ambientali che agiscono sul circuito primario.
Siti costieri e degli altipiani Le apparecchiature elettriche standard sono sensibili all'elevata umidità, alla contaminazione salina, agli effetti dell'altitudine e alle brusche fluttuazioni di temperatura. Il circuito primario chiuso dell'USRM6 riduce l'esposizione diretta a queste condizioni difficili. I team di progetto possono analizzare i parametri operativi specifici del sito nella fase di selezione per confermare la configurazione e le impostazioni di lavoro più adatte.
Quando acquistano GIS SF₆ a 24 kV e 33 kV, gli acquirenti dovrebbero rivedere l'intero schema elettrico anziché prendere decisioni di acquisto basate esclusivamente sulla tensione nominale. La valutazione tecnica deve coprire i livelli di tensione nominale, i requisiti di isolamento, le opzioni dell'interruttore automatico o del sezionatore di carico, le quantità di alimentatori, le disposizioni delle sbarre collettrici, gli schemi di messa a terra, le funzioni di protezione e misurazione, l'altitudine di installazione, la temperatura, l'umidità, il grado di inquinamento, le interfacce di comunicazione e la conformità con gli standard IEC e GB applicabili.
Il team di ingegneri di Usune collabora con ingegneri di progetto e integratori di sistema per definire una configurazione USRM6 su misura basata su schemi unifilari e condizioni operative effettive del sito.
Rigorosa garanzia di qualità Usune mantiene flussi di lavoro formalizzati di garanzia della qualità che coprono la produzione, i test di accettazione in fabbrica e la spedizione del prodotto. Gli standard ISO 9001 sono alla base di una qualità produttiva stabile, mentre i quadri ISO 14001 e ISO 45001 regolano la gestione responsabile dell’ambiente e la gestione della salute e sicurezza sul lavoro.
Configurazioni modulari su misura Usune offre combinazioni di moduli flessibili adattate a varie funzioni del circuito e requisiti di distribuzione. Questo servizio è adatto alle aziende EPC, agli integratori di sistemi elettrici, ai distributori e ai team di approvvigionamento che richiedono quadri personalizzati in base agli schemi elettrici designati.
Conformità riconosciuta a livello globale Il design del prodotto è conforme sia agli standard internazionali IEC che alle specifiche GB cinesi ed è possibile fornire la certificazione CE. Questo accordo supporta i clienti che si rivolgono a diversi mercati esteri. Gli standard applicabili e le regole di certificazione possono essere verificati rispetto ai codici del paese di destinazione e alle specifiche tecniche del progetto.
Supporto tecnico specializzato Per i progetti GIS, è fondamentale bloccare la configurazione corretta prima dell'inizio della produzione. I clienti possono condividere disegni unifilari, requisiti di tensione nominale, orari di alimentazione, dati di altitudine e dettagli ambientali per la consulenza tecnica con il team di ingegneri di Usune.
| NO. | Elementi | Unità | Unità interruttore di interruzione del carico | unità combinata | Unità interruttore automatico | |
| 1 | Tensione nominale | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Frequenza nominale | Hz | 50 | 50 | 50 | |
| 3 | Corrente nominale | A | 630 | 125 (dipende dalla corrente del fusibile) | 630 | |
| 4 | Livello di isolamento nominale | 1 minuto La frequenza ha resistito alla pressione | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| L'impulso luminoso ha resistito alla tensione | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Corrente nominale di tenuta al cortocircuito | kA/s | 25/4 | —— | 25/4 | |
| 6 | Corrente nominale di tenuta di picco | kA | 63 | —— | 63 | |
| 7 | Corrente di cortocircuito nominale | kA | 63 | Limitato dal fusibile AT | 63 | |
| 8 | Corrente di interruzione nominale di cortocircuito | kA | —— | Limitato dal fusibile AT | 25/25 | |
| 9 | Corrente di trasmissione nominale | A | —— | 1700/1400 | —— | |
| 10 | Corrente di interruzione del carico attivo nominale | A | 630 | —— | —— | |
| 11 | Corrente di interruzione nominale in circuito chiuso | A | 630 | —— | 630 | |
| 12 | Vita meccanica | interruttore/interruttore di interruzione del carico | Volte | 10000 | 10000 | 20000 |
| Interruttore di isolamento/terra | 5000 | 5000 | 5000 | |||
| 13 | Resistenza del circuito | μΩ | ≤150 | —— | ≤150 | |
| 14 | Pressione di carica nominale (pressione manometrica 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Tasso annuo relativo di perdita di gas | % | 0.05 | 0.05 | 0.05 | |
| 16 | Grado di protezione IP | Mobiletto | IP4X | IP4X | IP4X | |
| Serbatoio del gas | IP67 | IP67 | IP67 | |||
Durante il progetto di lancio del razzo spaziale Cas, la serie USRM6 è stata utilizzata per gestire la distribuzione dell'energia a media tensione nella struttura di lancio, coprendo sia l'infrastruttura critica che i carichi elettrici ad essa collegati. Si prevede che i quadri di distribuzione in un sito di lancio mantengano affidabili la commutazione, la protezione, l'isolamento e il monitoraggio delle apparecchiature essenziali e delle installazioni ausiliarie e mantengano prestazioni costanti anche all'interno di un ambiente elettrico relativamente ristretto. Poiché il circuito principale si trova all'interno di una struttura isolata chiusa in SF6, la serie USRM6 lo protegge ampiamente dalle condizioni ambientali esterne, una caratteristica che conta soprattutto per le infrastrutture specializzate che operano secondo requisiti rigorosi.
Allo stesso modo, la configurazione modulare del quadro ha dato alla disposizione sufficiente libertà per adattarsi all'architettura di distribuzione del progetto. È stato possibile assemblare unità funzionali in linea con il progetto della rete elettrica e il bus principale espandibile ha creato ulteriore spazio per la configurazione della rete e la pianificazione futura del sistema. Tutto sommato, è stata la combinazione di struttura compatta, isolamento chiuso e design modulare a rendere la serie USRM6 una soluzione di distribuzione di media tensione adatta per il progetto di lancio del razzo spaziale Cas, che rispondeva all'esigenza della struttura di un'infrastruttura elettrica affidabile ma efficiente in termini di spazio.
La serie USRM6 è progettata con riferimento agli standard applicabili sui quadri ad alta tensione e sulle apparecchiature di controllo, incluso GB 3804-2004 per interruttori di interruzione del carico CA ad alta tensione da 3,6 kV–40,5 kV, GB 1984-2014 per CA ad alta tensione interruttori automatici, GB 16926-2009 per combinazioni interruttore-fusibile ad alta tensione CA, GB 1985-2014 per isolamento CA ad alta tensione interruttori e interruttori di terra e GB 3906-2006 per quadri e apparecchiature di controllo con custodia metallica da 3,6 kV–40,5 kV CA.
Fa inoltre riferimento a GB/T 11022-2011 per i requisiti tecnici comuni per quadri e apparecchiature di controllo ad alta tensione, GB 4208-2008 per la protezione dell'involucro, GB/T 5582-1993 per il grado di inquinamento dell'isolamento esterno, DL/T 404-2007 per 3,6 kV–40,5 kV Quadri e apparecchiature di controllo CA con custodia metallica, GB/T 13384-2008 per prodotti meccanici ed elettrici, GB 191-2008 per i marchi di imballaggio e trasporto e GB 311.1-2012 per il coordinamento dell'isolamento nella trasmissione ad alta tensione e apparecchiature di distribuzione.
Il quadro di qualità e conformità di Usune comprende il sistema di gestione della qualità ISO 9001 e l'ambiente ISO 14001 Sistema di gestione, Sistema di gestione della salute e sicurezza sul lavoro ISO 45001, conformità agli standard IEC e GB e Certificazione CE. La certificazione specifica del progetto e gli standard applicabili dovrebbero essere confermati secondo il mercato di destinazione e specifiche tecniche.
Il vantaggio principale è la struttura chiusa dei componenti elettrici sotto tensione all'interno di un gas isolante ambiente. Ciò consente una struttura compatta e riduce l'esposizione diretta del circuito principale all'esterno condizioni ambientali.
La serie USRM6 è progettata per applicazioni a media tensione, comprese le configurazioni a 24 kV e 33 kV. Il voto esatto tensione, livello di isolamento e configurazione devono essere confermati in base alle specifiche del progetto.
SÌ. L'altitudine di servizio specificata è fino a 4000 m. Per installazioni superiori a 1000 m i clienti dovranno informare Usune in avanzare in modo da poter valutare la pressione di carica del gas adeguata. Dovrebbero essere requisiti speciali sopra i 2000 m confermato durante la progettazione tecnica.

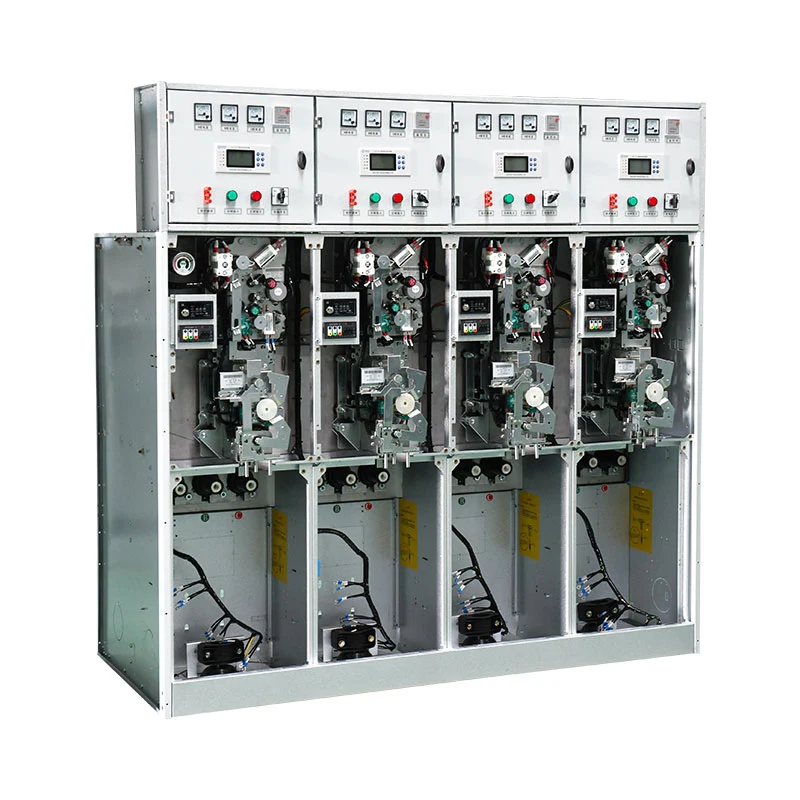

La serie USRM6 utilizza un concetto di configurazione modulare. Unità sezionatori sotto carico, unità combinate, interruttori automatici le unità e le disposizioni del bus principale espandibili possono essere selezionate in base allo schema elettrico richiesto.
Le applicazioni tipiche includono sottostazioni di trasformazione secondaria, impianti industriali e minerari, ferrovie, aeroporti, reti di distribuzione urbana, aree residenziali, strutture sotterranee e luoghi con requisiti relativamente impegnativi condizioni ambientali.
Per un preventivo accurato, gli acquirenti devono fornire la tensione nominale, lo schema unifilare, il numero di alimentatori richiesti funzioni di commutazione, requisiti dell'interruttore automatico o del sezionatore sotto carico, configurazione del bus, altitudine di installazione, condizioni ambientali, requisiti di protezione e mercato di destinazione.
Per progetti di distribuzione in media tensione che richiedono dimensioni compatte, adattabilità ambientale, modularità configurazione e ridotte esigenze di manutenzione, la serie USRM6 fornisce un pratico quadro isolato in gas soluzione.
La serie USRM6 di Usune combina isolamento chiuso in SF6, unità funzionali modulari, configurazione bus espandibile, e funzioni di commutazione, protezione, misurazione e monitoraggio. Supportato da ISO 9001, ISO 14001, ISO 45001, IEC e gli standard GB e la certificazione CE, Usune fornisce una soluzione orientata al progetto per i clienti che valutano 24kv Quadro isolato in gas 33kv Sf6 Gis per la distribuzione di energia industriale, infrastrutturale, urbana e specializzata applicazioni.
