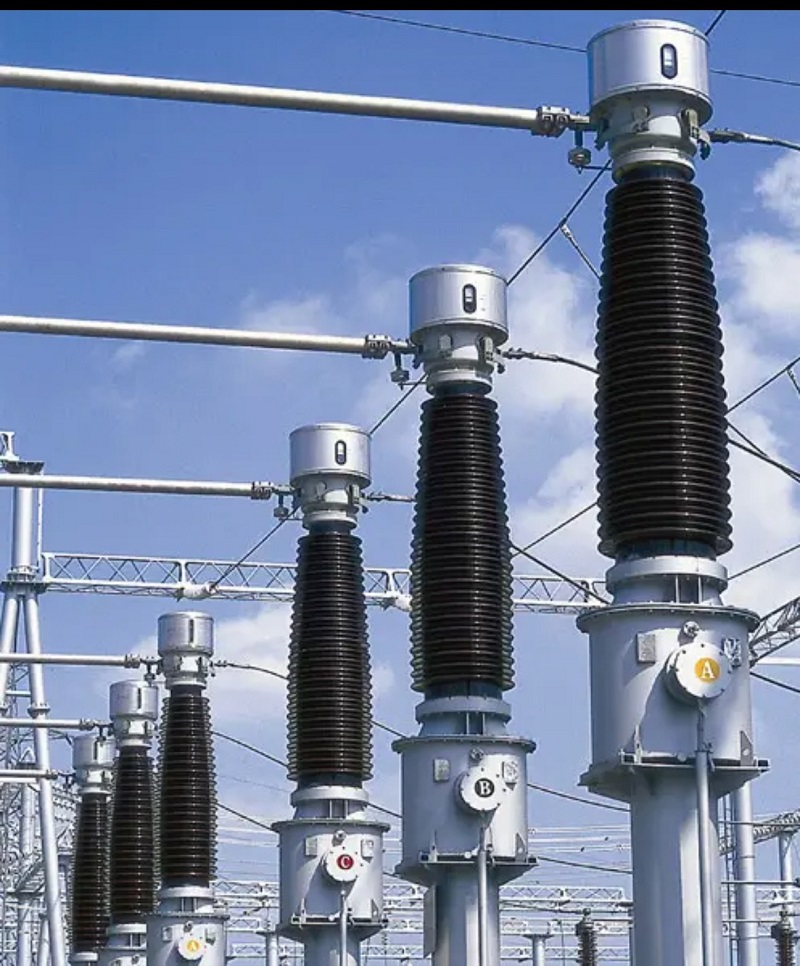

Trasformatore di corrente LB6-110kVè un trasformatore di corrente ad alta tensione progettato per la misurazione della corrente, la misurazione dell'energia e la protezione dei relè nei sistemi di alimentazione CA da 110 kV. Adatto per reti elettriche a 50 Hz e 60 Hz, questo trasformatore offre prestazioni stabili e un'elevata precisione di misurazione per sottostazioni, sistemi di trasmissione di potenza e impianti energetici industriali.
Con un'avanzata tecnologia di isolamento a bagno d'olio e una struttura completamente sigillata, il trasformatore di corrente LB6-110kV offre un eccellente isolamento elettrico, un funzionamento affidabile e una lunga durata in condizioni di lavoro impegnative ad alta tensione.
Il trasformatore di corrente della serie LB6-110kV adotta un design professionale per applicazioni di alimentazione ad alta tensione. Il modello del prodotto ne rappresenta le principali caratteristiche tecniche:
Il trasformatore è dotato di più avvolgimenti secondari, incluso un avvolgimento di misurazione con classe di precisione 0,5 e tre avvolgimenti di protezione. La configurazione di avvolgimenti secondari multipli consente funzioni di misurazione e protezione della corrente affidabili per diversi requisiti del sistema di alimentazione.
Trasformatore di corrente LB6-110kVsupporta molteplici configurazioni del rapporto di corrente modificando il metodo di connessione del raccordo esterno sul conservatore dell'olio. Quando collegato in serie, il rapporto di corrente è a/c, mentre il collegamento in parallelo fornisce un rapporto di corrente di 2*a/c.
Questo design flessibile consente allo stesso modello di trasformatore di adattarsi a diverse esigenze operative, riducendo i costi di sostituzione delle apparecchiature e migliorando la versatilità applicativa nei sistemi di alimentazione ad alta tensione.
Il trasformatore di corrente LB6-110kV è progettato per funzionare in modo affidabile in varie condizioni ambientali:
Per applicazioni con temperature più basse o requisiti ambientali particolari, soluzioni personalizzate possono essere discusse con il produttore in base alle condizioni di progetto.
Il trasformatore di corrente LB6-110kV adotta una struttura a bagno d'olio composta da serbatoio del carburante, corpo del trasformatore, boccola in porcellana, conservatore dell'olio ed espansore. Il corpo del trasformatore è immerso in olio isolante e contiene avvolgimenti primari e secondari progettati per prestazioni elettriche stabili.
L'avvolgimento primario adotta una struttura a forma di U. Il sistema di isolamento principale utilizza la tecnologia di isolamento capacitivo a carta oleata, con più schermi capacitivi disposti tra gli strati isolanti. Lo schermo interno si collega a un potenziale elevato mentre lo schermo esterno è collegato a terra, migliorando le prestazioni di isolamento e la sicurezza operativa.
Il conduttore dell'avvolgimento primario è diviso in due sezioni con quattro terminali collegati al conservatore dell'olio. Il rapporto di corrente può essere regolato attraverso modifiche al cablaggio esterno, fornendo opzioni di configurazione flessibili.
L'avvolgimento secondario è installato su un supporto sotto l'avvolgimento primario. Tutti i terminali secondari e i terminali dello schermo esterno sono collegati alla scatola di giunzione sul serbatoio del trasformatore, garantendo facilità di installazione e manutenzione.
Il trasformatore di corrente LB6-110kV presenta un pratico design di connessione con morsetti di cablaggio esterni installati nella parte inferiore della scatola di giunzione. I bulloni di messa a terra sono forniti sia sulla scatola di giunzione che sul serbatoio del carburante, consentendo una messa a terra sicura dell'avvolgimento secondario e dell'intera struttura del trasformatore.
Il trasformatore adotta caratteristiche di riduzione della polarità. Quando la corrente primaria scorre da P1 a P2, la corrente secondaria scorre attraverso il circuito esterno da S1 a S2 o S3, garantendo una trasmissione di corrente accurata per i sistemi di misurazione e protezione.
Grazie alle sue prestazioni ad alta tensione e alle funzioni di protezione affidabili, il trasformatore di corrente LB6-110kV è ampiamente utilizzato in:
Il trasformatore di corrente LB6-110kV combina misurazione accurata, isolamento affidabile, design flessibile del rapporto di corrente e funzionamento a bassa manutenzione. La sua struttura completamente sigillata a bagno d'olio garantisce prestazioni stabili in ambienti ad alta tensione, rendendolo una soluzione affidabile per i moderni sistemi di alimentazione che richiedono un funzionamento sicuro e continuo.
