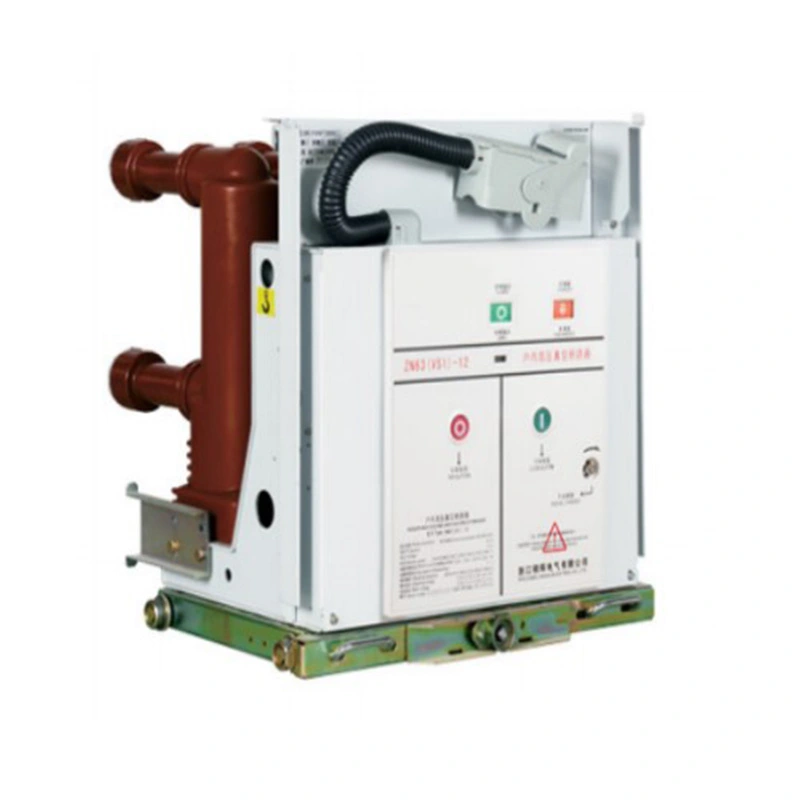

Tra la rete di trasmissione e l'utente finale si trova un sistema di distribuzione di media tensione. Funziona a tensioni comprese tra 3 kV e 40,5 kV e trasporta l'energia che alimenta fabbriche, edifici commerciali e quartieri residenziali. Quando si verifica un guasto su questo sistema, la corrente di guasto può raggiungere decine di migliaia di ampere. Il dispositivo che interrompe questa corrente è ilInterruttore automatico sotto vuoto ad alta tensione per interni. A differenza di un interruttore in olio o SF6, l'interruttore in vuoto utilizza un'ampolla in vuoto sigillata per estinguere l'arco. Questo design offre funzionamento esente da manutenzione, lunga durata meccanica e dimensioni compatte, rendendolo la scelta dominante per i quadri di media tensione per interni. Per i responsabili degli approvvigionamenti, capire in che modo l'interruttore automatico in vuoto protegge il sistema di distribuzione è essenziale per specificare l'apparecchiatura giusta.
Questa guida è scritta per gli acquirenti responsabili dell'approvvigionamento di interruttori automatici in vuoto ad alta tensione per interni per sistemi di distribuzione a media tensione. Spiegheremo il meccanismo di protezione, il ruolo dell'ampolla sottovuoto, il meccanismo di funzionamento, il coordinamento con i relè di protezione e i criteri per la selezione di un fornitore. Forniremo inoltre parametri dettagliati del prodotto dal nostro stabilimento di Zhejiang Usune Electric Co., Ltd. Che tu stia costruendo una nuova sottostazione, aggiornando una linea di quadri esistente o acquistando interruttori sostitutivi, questa guida ti aiuterà a prendere una decisione informata che garantisca la sicurezza e l'affidabilità del tuo sistema di distribuzione.
Un interruttore automatico in vuoto ad alta tensione per interni svolge tre funzioni essenziali in un sistema di distribuzione a media tensione. Innanzitutto, trasporta la corrente di carico normale in modo continuo senza perdite o riscaldamento significativi. In secondo luogo, interrompe la corrente di guasto quando si verifica un cortocircuito o un guasto a terra, isolando la sezione guasta dal resto del sistema. In terzo luogo, fornisce un mezzo per commutare il circuito per la manutenzione, il trasferimento del carico o la riconfigurazione del sistema. Queste funzioni possono sembrare semplici, ma vengono eseguite in condizioni impegnative. L'interruttore deve interrompere le correnti di guasto che possono raggiungere i 40 kA con tensioni fino a 40,5 kV. Deve farlo entro 50-80 millisecondi, prima che il guasto possa causare danni diffusi. E deve funzionare in modo affidabile dopo migliaia di operazioni. La tabella seguente riassume le funzioni dell'interruttore in un sistema di distribuzione.
| Funzione | Descrizione | Vantaggio per il sistema distributivo |
| Trasporto di corrente continua | Trasporta la corrente di carico normale senza perdite significative | Garantisce un'erogazione di potenza efficiente |
| Interruzione della corrente di guasto | Interrompe cortocircuiti e guasti verso terra | Previene la propagazione dei guasti e i danni alle apparecchiature |
| Passaggio per manutenzione | Fornisce un mezzo per isolare il circuito | Consente una manutenzione sicura e riduce i tempi di inattività |
| Riconfigurazione del sistema | Consente di inserire o disinserire il circuito | Fornisce flessibilità operativa per la rete |
| Isolamento dei problemi | Limita l'impatto di un guasto alla sezione interessata | Preserva l'alimentazione alle sezioni sane |
AZhejiang Usune Electric Co., Ltd.,la nostra fabbrica produce interruttori automatici in vuoto ad alta tensione per interni per sistemi di distribuzione di media tensione con tensioni da 12 kV a 40,5 kV. Progettiamo i nostri interruttori per soddisfare i requisiti di corrente di guasto e di commutazione più esigenti. Il nostro team di ingegneri collabora con i servizi di pubblica utilità e gli appaltatori EPC per specificare l'interruttore giusto per ogni applicazione di distribuzione.
L'ampolla in vuoto è il cuore dell'interruttore automatico in vuoto ad alta tensione per interni. È un involucro sigillato in ceramica o vetro che contiene una coppia di contatti in un ambiente ad alto vuoto. Quando i contatti si separano per interrompere un guasto, si forma un arco. Nel vuoto l'arco non è una scarica di gas come nell'aria o nell'SF6. Si tratta invece di un arco di vapore metallico sostenuto dalla vaporizzazione del materiale di contatto. L'ampolla in vuoto estingue l'arco condensando rapidamente il vapore metallico sulle superfici di contatto e sugli schermi circostanti. L'ambiente sottovuoto fornisce inoltre una rigidità dielettrica estremamente elevata, che impedisce la riaccensione dell'arco dopo lo spegnimento. La tabella seguente riassume il processo di estinzione dell'arco in un'ampolla in vuoto.
| Palcoscenico | Che succede | Risultato |
| Separazione dei contatti | Parte dei contatti, forme ad arco | La corrente di guasto continua a circolare |
| Arco di vapore metallico | L'arco brucia nei vapori metallici provenienti dai contatti | L'arco è sostenuto fino allo zero corrente |
| Zero attuale | La corrente CA attraversa naturalmente lo zero | L'arco è momentaneamente spento |
| Condensazione del vapore | Il vapore metallico si condensa sugli schermi | La rigidità dielettrica viene ripristinata rapidamente |
| Recupero dielettrico | L'intercapedine del vuoto riacquista l'isolamento | L'arco non può riaccendersi, il circuito è interrotto |
Nella nostra fabbrica utilizziamo ampolle sottovuoto di produttori rinomati testati secondo gli standard IEC pertinenti. Verifichiamo l'integrità del vuoto di ogni ampolla prima dell'assemblaggio. I nostri interruttori sono testati per verificarne il potere di interruzione e le prestazioni di recupero dielettrico. Il nostro obiettivo è fornire ai nostri clienti interruttori che interrompano i guasti in modo affidabile per tutta la loro durata di servizio.
Il meccanismo operativo è il componente che apre e chiude i contatti dell'ampolla in vuoto. Deve fornire la forza e la velocità necessarie per separare i contatti entro il tempo di apertura specificato. Se il meccanismo è troppo lento, l'arco persisterà più a lungo del necessario e il guasto non verrà risolto in tempo. Se il meccanismo è troppo debole, i contatti potrebbero non separarsi completamente e l'arco potrebbe riaccendersi. Il meccanismo di manovra deve anche essere affidabile dopo migliaia di manovre, perché il martello può rimanere inattivo per mesi e poi essere chiamato a funzionare. I tipi più comuni di meccanismi di manovra per gli interruttori automatici in vuoto per interni sono i meccanismi a molla e gli attuatori magnetici. I meccanismi a molla immagazzinano energia in una molla e la rilasciano per aprire o chiudere l'interruttore. Gli attuatori magnetici utilizzano una bobina elettromagnetica per azionare i contatti. La tabella seguente mette a confronto questi meccanismi.
| Tipo di meccanismo | Principio di funzionamento | Vantaggi | Applicazione tipica |
| Meccanismo a molla | Energia immagazzinata in primavera | Affidabile, collaudato, manutenzione ridotta | Quadri di distribuzione standard |
| Attuatore magnetico | Azionamento a bobina elettromagnetica | Meno parti mobili, controllo preciso | Quadro compatto, funzionamento frequente |
Presso Zhejiang Usune Electric Co., Ltd., la nostra fabbrica utilizza meccanismi a molla per i nostri prodotti standard di interruttori automatici in vuoto ad alta tensione per interni grazie alla loro comprovata affidabilità e ai bassi requisiti di manutenzione. Offriamo anche opzioni di attuatori magnetici per applicazioni che richiedono un funzionamento frequente o dimensioni compatte. Testiamo il meccanismo di funzionamento di ogni interruttore per verificarne i tempi di apertura e chiusura e la resistenza meccanica.
L'interruttore automatico in vuoto ad alta tensione per interni non funziona in modo isolato. Fa parte di uno schema di protezione che comprende relè di protezione, trasformatori di corrente e trasformatori di tensione. I relè rilevano il guasto e inviano un segnale di intervento all'interruttore. I trasformatori di corrente forniscono al relè una replica in scala ridotta della corrente primaria. L'interruttore quindi si apre per eliminare il guasto. Il coordinamento tra il relè e l'interruttore è fondamentale. Il relè deve funzionare entro il tempo di apertura dell'interruttore e l'interruttore deve aprirsi prima che il guasto causi danni. La tabella seguente riassume i parametri di coordinamento.
| Componente | Funzione | Requisito di coordinamento |
| Trasformatore di corrente | Ridimensiona la corrente primaria per il relè | Preciso all'interno della classe di protezione |
| Relè protettivo | Rileva il guasto, invia il segnale di intervento | Tempo di funzionamento entro il tempo di sgombero dell'interruttore |
| Interruttore | Si apre per eliminare il guasto | Orario di apertura entro il tempo di coordinamento del relè |
| Dispositivo a monte | Protezione del backup | Margine di selettività con interruttore a valle |
Nella nostra fabbrica forniamo i dati sugli orari di apertura e chiusura per i nostri prodotti Interruttori automatici in vuoto ad alta tensione per interni, in modo che i nostri clienti possano eseguire lo studio di coordinamento. Forniamo anche supporto tecnico per aiutare i nostri clienti a verificare che l'interruttore si coordini correttamente con i loro relè di protezione. Il nostro obiettivo è garantire che il sistema di protezione funzioni come previsto.
Quando si acquista un interruttore automatico in vuoto ad alta tensione per interni per un sistema di distribuzione di media tensione, sono fondamentali diverse specifiche. Questi includono la tensione nominale, la corrente nominale, la corrente di interruzione di cortocircuito, il tempo di interruzione, la resistenza meccanica e il tipo di meccanismo di azionamento. La tensione nominale deve corrispondere o superare la tensione del sistema. La corrente nominale deve superare la corrente di carico massima. La corrente di interruzione di cortocircuito deve superare la corrente di guasto massima nel punto di installazione. Il tempo di interruzione deve essere sufficientemente breve da mantenere la stabilità del sistema. La resistenza meccanica deve essere sufficiente per il numero di operazioni previste. Il meccanismo operativo deve essere affidabile e di facile manutenzione. La tabella seguente riassume queste specifiche.
| Specifica | Gamma tipica | Importanza |
| Tensione nominale | 12 kV - 40,5 kV | Deve corrispondere alla tensione del sistema |
| Corrente nominale | 630 A - 4.000 A | Deve superare la corrente di carico massima |
| Corrente di interruzione di cortocircuito | 20 kA - 40 kA | Deve superare la corrente di guasto massima |
| Tempo di interruzione | 50 ms - 80 ms | Deve mantenere la stabilità del sistema |
| Resistenza meccanica | 10.000 - 30.000 operazioni | Deve corrispondere al conteggio delle operazioni previste |
| Meccanismo operativo | Molla, attuatore magnetico | Selezionato per affidabilità e manutenzione |
| Standard | IEC 62271-100, GB/T 1984 | Conformità agli standard internazionali |
A Usune, la nostra fabbrica produce interruttori automatici in vuoto ad alta tensione per interni per soddisfare queste specifiche e altro ancora. Possiamo personalizzare l'interruttore per soddisfare requisiti di progetto specifici, inclusi valori nominali di tensione, valori di corrente e meccanismi di funzionamento speciali. Il nostro team di ingegneri può assistervi nel processo di selezione e fornire dati tecnici dettagliati per il vostro progetto.
La valutazione di un fornitore di interruttori automatici in vuoto ad alta tensione per interni per la distribuzione di media tensione richiede un focus sulla capacità di produzione, sulle prove di tipo, sulla gestione della qualità, sull'esperienza di progetto e sul supporto post-vendita. Il fornitore deve avere la capacità di produrre interruttori secondo le specifiche richieste e di eseguire prove di tipo per verificarne le prestazioni. Devono disporre di un sistema di gestione della qualità che garantisca una qualità costante. Devono avere esperienza con progetti di distribuzione e comprendere i requisiti della rete. Inoltre devono fornire supporto post-vendita, compresa l'installazione, la messa in servizio e la manutenzione. La tabella seguente riassume tali criteri di valutazione.
| Criterio di valutazione | Cosa cercare | Perché è importante |
| Capacità di produzione | Attrezzature avanzate di lavorazione, assemblaggio e collaudo | Garantisce la qualità e la consistenza del prodotto |
| Test di tipo | Rapporti di prova IEC 62271-100 | Verifica le prestazioni e la conformità |
| Gestione della qualità | Certificazione ISO 9001, registri di ispezione | Garantisce una qualità del prodotto costante |
| Esperienza di progetto | Referenze sottostazioni di distribuzione, approvazioni di utenze | Dimostra capacità e affidabilità |
| Supporto post-vendita | Installazione, messa in servizio, manutenzione | Garantisce affidabilità a lungo termine |
Nella nostra fabbrica produciamo interruttori automatici in vuoto ad alta tensione per interni da oltre un decennio. Disponiamo di rapporti di prova di tipo conformi alla norma IEC 62271-100. Siamo certificati ISO 9001 e conserviamo registrazioni dettagliate di tutte le ispezioni. La nostra esperienza progettuale comprende sottostazioni di distribuzione in più paesi. Il nostro team post-vendita è disponibile per supportare l'installazione, la messa in servizio e la manutenzione. Vi invitiamo a valutarci rispetto a questi criteri e a considerarci il vostro partner per gli interruttori automatici in vuoto ad alta tensione per interni.

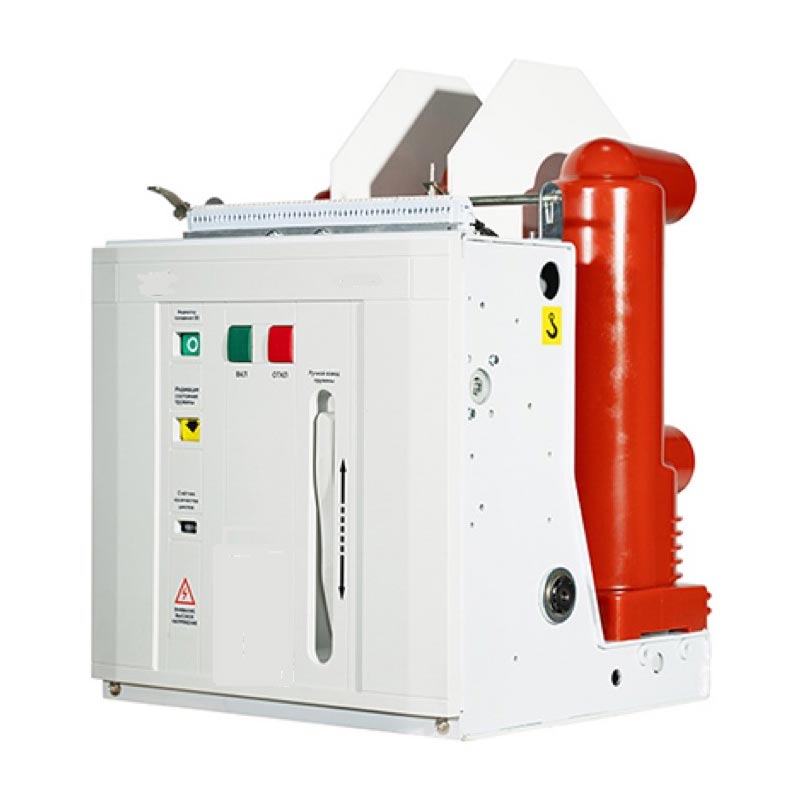

La tabella seguente fornisce i parametri chiave del prodotto per i nostri interruttori automatici in vuoto ad alta tensione per interni. Questi interruttori sono progettati per sistemi di distribuzione di media tensione con tensioni da 12 kV a 40,5 kV. La nostra fabbrica può anche produrre demolitori personalizzati per soddisfare requisiti specifici.
| Parametro | Gamma di specifiche | Note |
| Tensione nominale | 12 kV, 24 kV, 40,5 kV | Selezionato per la tensione del sistema |
| Corrente nominale | 630 A - 4.000 A | Selezionato per la corrente di carico |
| Corrente di interruzione di cortocircuito | 20 kA - 40 kA | Selezionato per il livello di guasto |
| Tempo di interruzione | 50 ms - 80 ms | Selezionato per il coordinamento |
| Resistenza meccanica | 10.000 - 30.000 operazioni | Dipende dal modello |
| Meccanismo operativo | Molla, attuatore magnetico | Selezionato per l'applicazione |
| Mezzo di isolamento | Vuoto | Esente da manutenzione |
| Standard | IEC 62271-100, GB/T 1984 | Conformità agli standard internazionali |
| MOQ | 1 unità | Negoziabile per ordini di grandi dimensioni |
| Tempi di consegna | 4 - 8 settimane | Dipende dalla quantità e dalla personalizzazione |
Nella nostra fabbrica produciamo i nostri interruttori automatici in vuoto ad alta tensione per interni per soddisfare queste specifiche e altro ancora. Possiamo personalizzare la tensione, la corrente, il potere di interruzione e il meccanismo di funzionamento per soddisfare le vostre esigenze specifiche. Il nostro sistema di controllo qualità comprende l'ispezione delle materie prime, l'ispezione durante il processo e l'ispezione finale prima della spedizione. Il nostro obiettivo è fornire ai nostri clienti interruttori di alta qualità che proteggano i loro sistemi di distribuzione e garantiscano l'affidabilità della rete.
Domanda 1: In cosa differisce un interruttore automatico in vuoto da un interruttore automatico in SF6?
Risposta: Un interruttore automatico in vuoto utilizza un'ampolla sotto vuoto sigillata per estinguere l'arco, mentre un interruttore automatico SF6 utilizza gas esafluoruro di zolfo. Gli interruttori sottovuoto sono generalmente utilizzati per applicazioni di media tensione (fino a 40,5 kV) e sono noti per il funzionamento esente da manutenzione e le dimensioni compatte. Gli interruttori SF6 vengono utilizzati per tensioni più elevate e hanno un impatto ambientale maggiore a causa del potenziale di riscaldamento globale dell'SF6. Per la distribuzione di media tensione, l’interruttore automatico in vuoto è la scelta dominante.
Domanda 2: Qual è il tempo di interruzione tipico per un interruttore automatico in vuoto per interni?
Risposta: Il tempo di interruzione tipico per un interruttore automatico in vuoto ad alta tensione per interni è compreso tra 50 e 80 millisecondi. Ciò include il tempo di funzionamento del relè e il tempo di apertura dell'interruttore. Sono disponibili tempi di interruzione più rapidi per le applicazioni che li richiedono. Presso Zhejiang Usune Electric Co., Ltd., i nostri interruttori vengono testati per verificare che il loro tempo di interruzione soddisfi le prestazioni specificate.
Domanda 3: Con quale frequenza è necessario effettuare la manutenzione di un interruttore automatico in vuoto per interni?
Risposta: Gli interruttori automatici in vuoto per interni sono noti per i loro bassi requisiti di manutenzione. L'ampolla in vuoto è sigillata e non necessita di manutenzione. Il meccanismo operativo deve essere ispezionato e lubrificato ogni 3-5 anni o dopo un numero specificato di operazioni. I contatti dovrebbero essere controllati per verificarne l'usura dopo un guasto grave. Ispezione e manutenzione regolari sono essenziali per garantire un funzionamento affidabile.
Domanda 4: È possibile utilizzare un interruttore automatico in vuoto per la commutazione di banchi di condensatori?
Risposta: Sì, gli interruttori automatici in vuoto possono essere utilizzati per la commutazione di banchi di condensatori, ma devono essere progettati specificamente per questa applicazione. La commutazione dei banchi di condensatori impone requisiti speciali, inclusa la capacità di resistere a correnti di spunto elevate e di interrompere senza riattivazione. La nostra fabbrica è in grado di fornire interruttori con design speciali di contatti e ugelli per la commutazione di banchi di condensatori.
Domanda 5: Qual è il tempo di consegna tipico per un interruttore automatico in vuoto per interni?
Risposta: Il tempo di consegna tipico per un interruttore automatico in vuoto ad alta tensione per interni è compreso tra 4 e 8 settimane, a seconda della tensione nominale, del potere di interruzione e dei requisiti di personalizzazione. Per i modelli standard, i tempi di consegna potrebbero essere più brevi. Alla Zhejiang Usune Electric Co., Ltd., lavoriamo a stretto contatto con i nostri clienti per rispettare i programmi dei loro progetti.
Gli interruttori automatici in vuoto ad alta tensione per interni sono essenziali per i sistemi di distribuzione di media tensione perché forniscono una rapida eliminazione dei guasti, proteggono le apparecchiature collegate e forniscono la flessibilità operativa richiesta dalle reti moderne. L'ampolla in vuoto offre un funzionamento esente da manutenzione e una lunga durata meccanica, rendendola la scelta dominante per i quadri per interni. Per i responsabili degli acquisti e gli ingegneri dei servizi pubblici, la scelta del martello giusto è una decisione fondamentale che influisce sull'affidabilità e sulla stabilità del sistema di distribuzione. Presso Zhejiang Usune Electric Co., Ltd., la nostra fabbrica ha l'esperienza e la capacità di produrre interruttori automatici in vuoto ad alta tensione per interni che soddisfano i requisiti di media tensione più esigenti. Utilizziamo una tecnologia avanzata delle ampolle in vuoto, meccanismi operativi affidabili e test rigorosi per garantire che i nostri interruttori forniscano prestazioni affidabili.
Che tu stia costruendo una nuova sottostazione di distribuzione, aggiornando una linea di quadri esistente o acquistando interruttori sostitutivi, ti invitiamo a contattarci per discutere le tue esigenze. Siamo in grado di fornire dati tecnici, rapporti di prova di tipo e soluzioni personalizzate. Il nostro impegno per la qualità e la soddisfazione del cliente ci ha reso un partner fidato per i servizi di pubblica utilità di tutto il mondo.
Contatta Zhejiang Usune Electric Co., Ltd. oggi stessoper discutere i requisiti degli interruttori automatici in vuoto ad alta tensione per interni e scoprire come i nostri interruttori possono proteggere il vostro sistema di distribuzione di media tensione.
-
