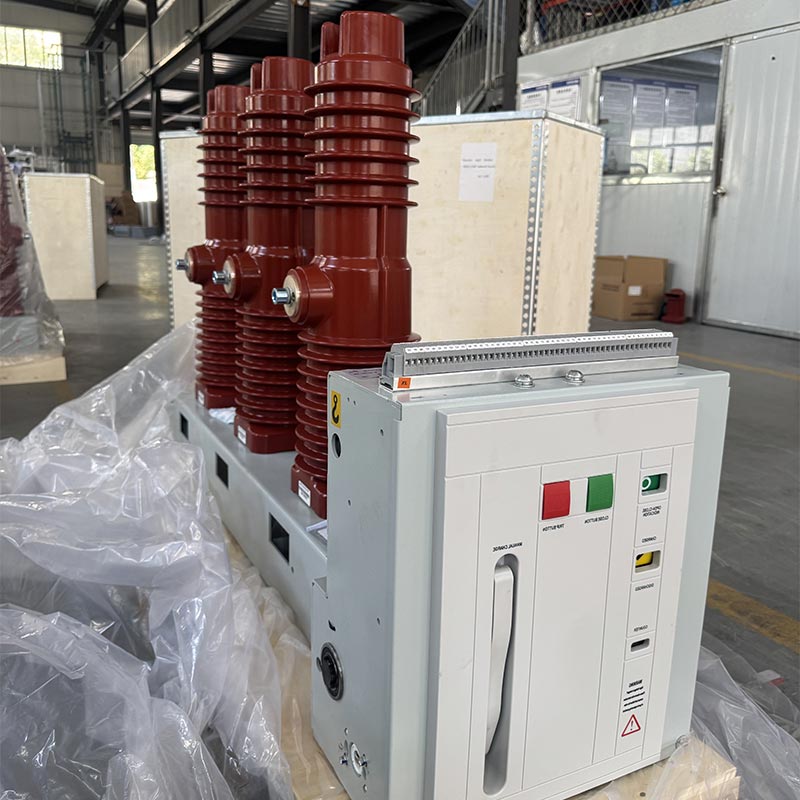

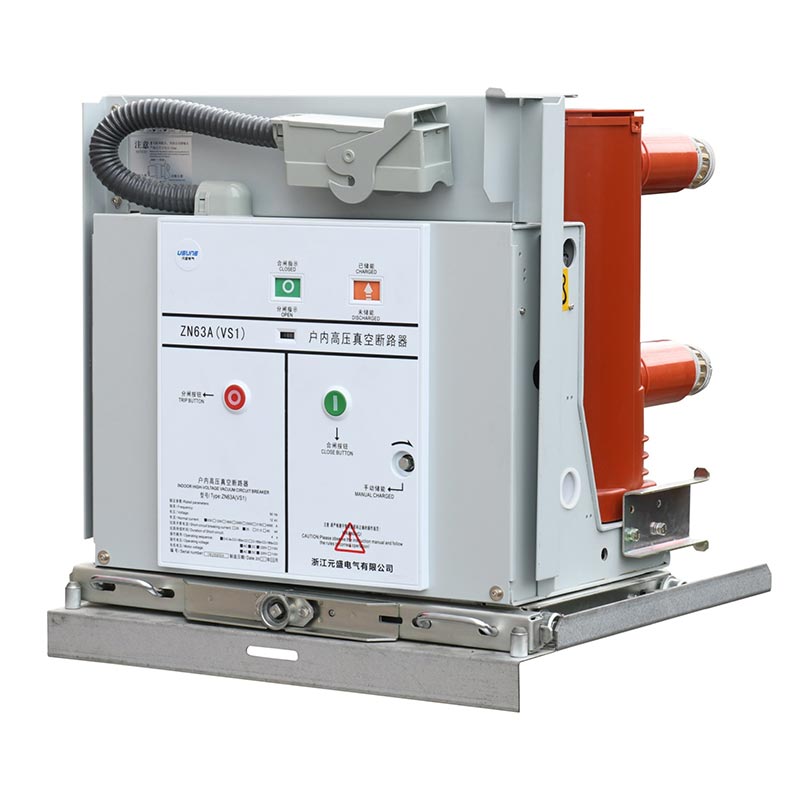

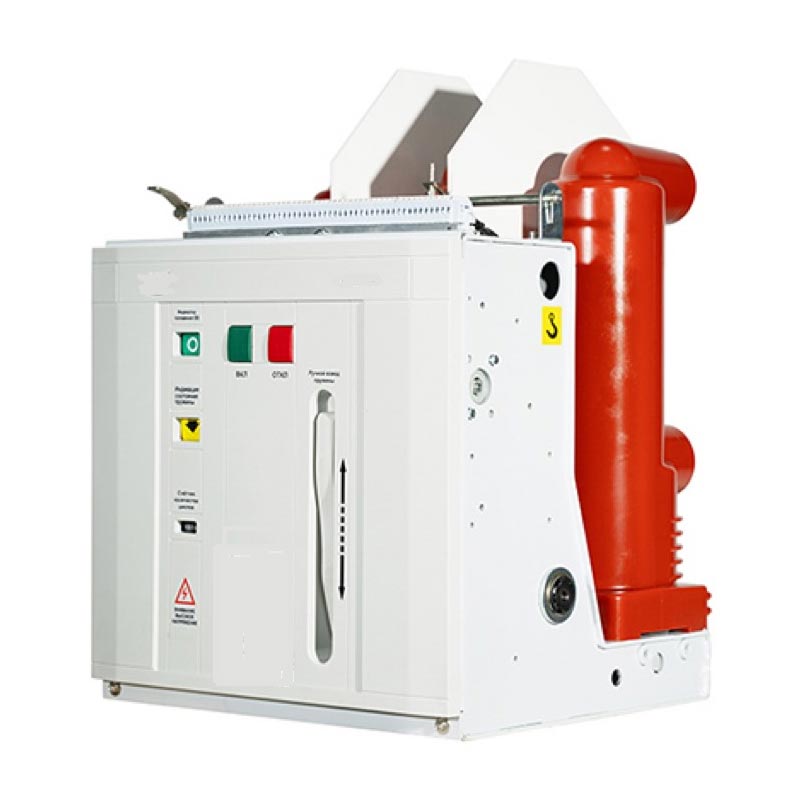

L'interruttore automatico in vuoto ad alta tensione per interni serie Usune VS1 (ZN63) -12 è un dispositivo di protezione e controllo elettrico principale dispositivo per sistemi di alimentazione a 12kV. Il design integrato del meccanismo a molla e del corpo dell'interruttore riduce i collegamenti di trasmissione intermedi, riduce il consumo di energia e il rumore e migliora il funzionamento del prodotto affidabilità. Il circuito principale utilizza poli solidificati integralmente, ottenendo la miniaturizzazione dell'interruttore, migliorando l'adattabilità ambientale e la durata di servizio e consentendo un funzionamento esente da manutenzione nella maggior parte degli scenari.
L'ampolla in vuoto è installata longitudinalmente all'interno di un cilindro isolante tubolare realizzato con resina epossidica APG, fornendo un'eccellente resistenza alla dispersione e prevenendo efficacemente l'accumulo di polvere e interferenze esterne. Esso può funzionare stabilmente anche in ambienti umidi e fortemente inquinati.
Può essere progettato come unità ad installazione fissa oppure dotato di un attuatore dedicato per formare una cassettiera. Esso si adatta perfettamente al quadro a cassetto montato centralmente tipo KYN28A-12 (GZS). Il tipo fisso può essere utilizzato anche in i quadri fissi serie XGN.
Sfruttando i vantaggi unici dell'interruzione del vuoto, è particolarmente adatto per scenari che lo richiedono funzionamento frequente alla corrente operativa nominale e ripetute interruzioni della corrente di cortocircuito, offrendo una forte praticità.
Aderisce rigorosamente agli "Interruttori automatici ad alta tensione" GB/T1984-2014, JB3855-1996 "Alta tensione per interni da 3,6~40,5 kV Interruttori automatici in vuoto", DL/T403-2000 "Condizioni tecniche per l'ordinazione degli interruttori automatici in vuoto 12~40,5 kV" e Standard IEC62271-100:2008, garantendo un'autorevole garanzia di qualità.
| N. di serie | Nome | Unità | Parametro |
| 1 | Tensione nominale | kV | 12 |
| 2 | Livello di isolamento nominale | - | Tensione di resistenza alla frequenza di alimentazione di 1 minuto: 42 kV; Tensione nominale di resistenza agli impulsi di fulmine: 75 kV |
| 3 | Frequenza nominale | HZ | 50 |
| 4 | Corrente nominale | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Corrente di interruzione nominale di cortocircuito | KA | 20, 25, 31,5, 40 |
| 6 | Vita meccanica | Volte | 20000 (50KA: 10000 volte) |
| 7 | Tempo di accumulo dell'energia | S | ≤10 |
| 8 | Orario di apertura | SM | 20-50 |
| 9 | Orario di chiusura | SM | 35-70 |
| 10 | Sequenza operativa nominale | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (50KA) |
L'interruttore automatico in vuoto ad alta tensione per interni Usune VS1 (ZN63) -12 adotta una struttura integrata con il funzionamento meccanismo e camera spegniarco disposti anteriormente e posteriormente. Il circuito conduttivo principale è trifase struttura a pavimento. Questo design unico riduce significativamente l'accumulo di polvere nella camera di estinzione dell'arco superficie, evitando che la camera di estinzione dell'arco a vuoto venga influenzata da fattori esterni. Anche in ambienti umidi e ambienti fortemente inquinati, mantiene un'eccellente tensione di tenuta e un'elevata resistenza, superando prestazioni simili prodotti.
Il meccanismo di funzionamento è un meccanismo planare a molla con accumulo di energia sia manuale che elettrico funzioni. Il motore di manovra è situato nell'armadio davanti alla camera di estinzione dell'arco. Il gabinetto è diviso in cinque spazi di assemblaggio da quattro partizioni intermedie, ciascuna delle quali ospita l'accumulo di energia, la trasmissione, intervento e componenti tampone del meccanismo di comando. Il design integrato della camera di estinzione dell'arco e il meccanismo operativo garantisce un elevato grado di corrispondenza tra le prestazioni del meccanismo operativo e quelle del requisiti di apertura e chiusura della camera di estinzione dell'arco, riduzione dei componenti ridondanti, riduzione dell'energia consumo e rumore e migliorando l'affidabilità operativa dell'interruttore.
1. Temperatura ambiente: massima +40 ℃, minima -15 ℃
2. Umidità ambientale: umidità relativa media giornaliera ≤95%; Umidità relativa media mensile ≤90%; Media giornaliera
pressione del vapore acqueo ≤22×10⁻³MPa; Pressione media mensile del vapore acqueo ≤1,8×10⁻³MPa
3. Altitudine: non superiore a 1000 m
4. Intensità sismica: non superiore a 8 gradi
5. Ambiente atmosferico: assenza di polvere, fumo, gas, vapori o nebbia salina corrosivi o infiammabili
inquinamento nell’aria circostante.
Nota: se le condizioni ambientali normali di funzionamento sopra indicate vengono superate, consultare il nostro produttore anticipo per personalizzare il prodotto in base alle condizioni di lavoro effettive.
1. Controllare l'interruttore per eventuali danni durante il trasporto e l'immagazzinamento. Se si riscontrano danni, smettere di usarlo
immediatamente e contattare il nostro fornitore per il supporto post-vendita.
2. Rimuovere lo sporco (soprattutto dalla superficie isolante). Lo sporco generato durante il trasporto o lo stoccaggio può influire
le prestazioni di isolamento del prodotto e potrebbero addirittura causare rischi per la sicurezza.
3. Azionare manualmente l'interruttore secondo le normative per immagazzinare energia, chiuderlo e aprirlo, osservando se
lo stato di accumulo dell'energia e gli indicatori di posizione aperto/chiuso sono normali.
4. Azionare l'interruttore utilizzando l'alimentatore operativo per immagazzinare energia, chiuderlo e aprirlo, osservando se
lo stato di accumulo dell'energia e gli indicatori di posizione aperto/chiuso sono normali.
5. Funzionamento dell'interruttore automatico a carretto: inserire la maniglia di spinta nel foro di spinta, ruotarla in senso orario per
avanzare e ritrarsi in senso antiorario, con una corsa di avanzamento totale di 300±3 mm; in posizione aperta, senza intoppi
spostarlo nella posizione di lavoro o di prova, ruotando la maniglia 30 volte a velocità media fino a sentire un "clic",
indicando che è nella posizione corretta (non usare una forza eccessiva per evitare di danneggiare il meccanismo di spinta), e
contemporaneamente verrà collegato il circuito indicatore di posizione corrispondente.
Nota: se viene selezionato un dispositivo di interblocco in chiusura, è necessario collegare l'alimentazione del circuito di interblocco sbloccarlo prima di chiudere il circuito.
Caso di studio: progetto di distribuzione elettrica di un complesso commerciale urbano
Un complesso commerciale di 150.000 mq (che integra un centro commerciale, un edificio per uffici e un hotel) nel principale quartiere degli affari di Hangzhou, in Cina, richiedevano interruttori automatici ad alta tensione con prestazioni stabili e adattabilità alle frequenti funzionamento ed elevata sicurezza per garantire la continuità dell'alimentazione elettrica complessiva. Dopo aver confrontato varie opzioni, il il cliente ha selezionato l'interruttore automatico in vuoto ad alta tensione per interni Usune VS1-12/630-25, di tipo carretto, con l'implementazione di 20 unità per gestire la protezione da cortocircuito e il controllo del carico del sistema di distribuzione dell'energia ad alta e bassa tensione del complesso. Dalla messa in servizio ha funzionato stabilmente senza alcun guasto, con un tempo di isolamento del guasto ridotto a 0,3 secondi, garantendo efficacemente il normale funzionamento delle apparecchiature elettriche e guadagnando elogi da parte del cliente.
A1: Se l'ambiente operativo effettivo supera le condizioni normali (come altitudine superiore a 1000 m, temperatura ambiente inferiore a -15℃ o superiore a +40℃, ecc.), è necessario consultare preventivamente il nostro produttore. La nostra fabbrica lo farà personalizzare i prodotti in base ai parametri ambientali effettivi, come il miglioramento delle prestazioni di isolamento e l'ottimizzazione strutture di tenuta, per garantire un funzionamento stabile nell'ambiente di destinazione.
A2: Il prodotto adotta un palo solidificato integrato e una struttura integrata, ottenendo un funzionamento esente da manutenzione in condizioni di utilizzo normale. Solo controlli periodici della pulizia della superficie dell'interruttore (in particolare dell'isolamento superficie), rimozione di polvere e sporco e osservazione degli indicatori di posizione di apertura/chiusura e dello stato di accumulo di energia sono richiesti. Se si riscontrano anomalie, interrompere immediatamente l'utilizzo del prodotto e contattare il nostro fornitore manutenzione post-vendita professionale per prevenire ulteriori danni.
R3: Sì. Il prodotto è progettato secondo gli standard nazionali ed internazionali ed è perfettamente compatibile con Quadri a cassetto montati centralmente tipo KYN28A-12 (GZS) e quadri fissi serie XGN. Inoltre, il ns il produttore può adattare le dimensioni e le interfacce del prodotto in base al modello specifico del quadro cliente per garantire la compatibilità. Prima dell'acquisto, fornire i parametri del quadro al nostro fornitore consulenza professionale sull'abbinamento.
