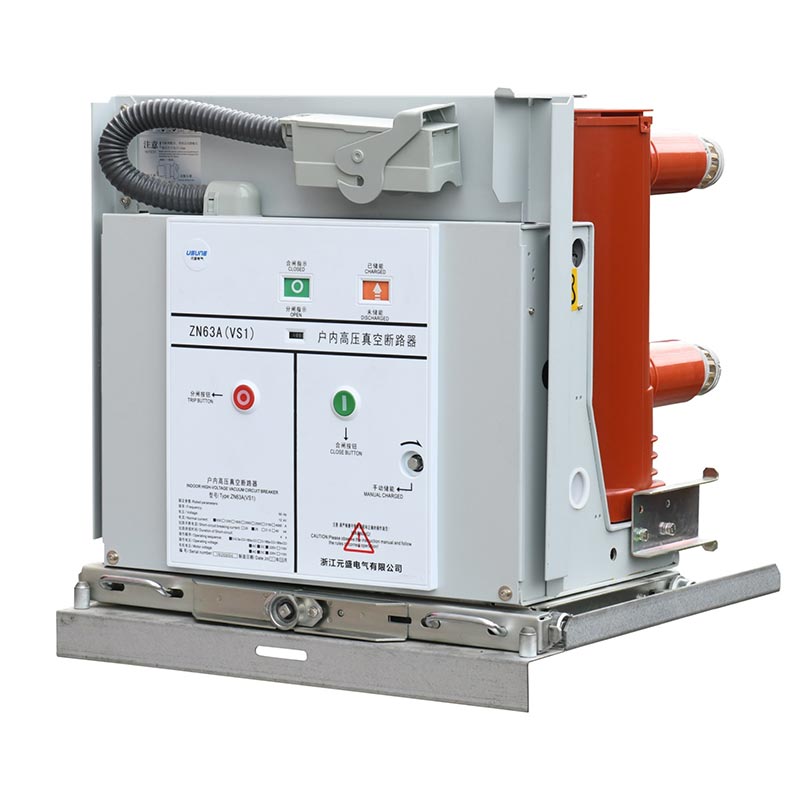

Interruttore automatico sottovuoto da 24 kv

L'interruttore automatico in vuoto da 24 kV presenta un layout integrato, supporta l'accumulo di energia sia manuale che elettrica ed è facile da usare. Il circuito principale non richiede manutenzione aggiuntiva. L'ampolla in vuoto è incapsulata utilizzando APG tecnologia, fornendo protezione contro l'inquinamento e le dispersione, prolungandone la durata e riducendo la manutenzione costi. Incorpora un meccanismo di interblocco anti-malfunzionamento completo per garantire attrezzature e personale sicurezza. La camera di estinzione dell'arco mantiene il vuoto stabile, con apertura ≤50 ms e chiusura ≤100 ms, fornendo una rapida risposta. È compatibile con varie tensioni di controllo secondarie per soddisfare diversi requisiti di alimentazione.

L'interruttore automatico in vuoto da 24 kV è disponibile nei modelli fissi e manuali, compatibili con vari quadri. La corrente nominale varia da 630 A a 4000 A e la corrente di interruzione di cortocircuito da 20 kA a 50 kA. Selezione flessibile basata in base alle esigenze dell'utente consente l'adattamento a scenari operativi frequenti. In qualità di produttore professionale, Usune sfrutta processi di produzione maturi, controllo di qualità rigoroso e supporto tecnico completo per fornire prestazioni elevate interruttori automatici in vuoto per utenti globali. Inoltre, utilizzando risorse di fornitori esperti, Usune ottiene risultati collaborazione efficiente nella catena di fornitura, garantendo la consegna tempestiva del prodotto e una qualità stabile.

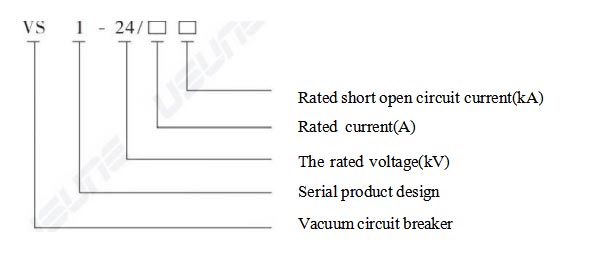

Modelli di significato

Parametri tecnici fondamentali

1.Parametri elettrici di base

2. Parametri strutturali chiave

- Distanza di contatto: 13±1mm;
- Oltrecorsa: 3,5±0,5mm;
- Velocità media di apertura: 0,9-1,2 m/s;
- Velocità media di chiusura: 0,5-0,8 m/s;
- Spessore di usura consentito dei contatti mobili e fissi: ≤3mm;
- Resistenza del circuito conduttivo principale: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), garantendo una conduttività stabile.

3. Parametri di adattabilità ambientale

Temperatura operativa: -15℃~+40℃; Umidità relativa giornaliera ≤95%, Umidità relativa mensile ≤90%; Altitudine ≤1000m (personalizzabile per altitudini particolari); Intensità sismica ≤8 gradi; Adatto per luoghi esenti da gocciolamenti d'acqua, materiali infiammabili ed esplosivi, gas corrosivi e forti vibrazioni; adattabile al clima della maggior parte delle parti del Cina.

Scenari applicabili

L'interruttore sottovuoto Usune da 24 kV, con le sue prestazioni superiori, è ampiamente utilizzato nei seguenti scenari, che copre più campi come energia, industria e infrastrutture:

1. Centrali elettriche e sottostazioni: è l'apparecchiatura principale di controllo e protezione per i circuiti di distribuzione dell'energia utilizzato per interrompere e chiudere le correnti di circuito, proteggendo dal sovraccarico apparecchiature critiche come trasformatori e sbarre collettrici e danni da cortocircuito;
2. Imprese industriali: adatto per sistemi di distribuzione dell'energia ad alta tensione in settori quali metallurgia, ingegneria chimica, produzione di macchinari e tessile, soddisfacendo le esigenze di frequenti avviamenti e arresti di attrezzature di produzione e grandi fluttuazioni di carico;
3. Infrastruttura: utilizzata per la distribuzione di energia ad alta tensione nel trasporto ferroviario urbano, nei grattacieli e negli edifici commerciali complessi, garantendo un'alimentazione elettrica stabile e migliorando l'affidabilità energetica;
4. Nuovo campo energetico: adatto a supportare i sistemi di distribuzione di energia di impianti fotovoltaici ed eolici impianti, che possiedono buone capacità anti-interferenza e si adattano alle caratteristiche di carico della nuova potenza energetica generazione.

Caso di studio applicativo nel mondo reale

Caso di studio: progetto di aggiornamento del sistema di distribuzione dell'energia ad alta tensione in un grande parco industriale chimico

1. Contesto del progetto

Gli interruttori esistenti nel parco soffrivano di insufficiente affidabilità e di elevati costi di manutenzione, che richiedono un aggiornamento agli interruttori automatici in vuoto da 24 kV con elevata affidabilità, bassa manutenzione e compatibilità con l'ambiente chimico corrosivo.

2. Soluzione

Sono stati selezionati 32 interruttori automatici Usune manuali (1600 A/31,5 kA). La struttura dell'isolamento è stata ottimizzata per maggiore resistenza alla corrosione. Sono state fornite linee guida per l'installazione e formazione tecnica per garantire la puntualità consegna.

3. Risultati dell'applicazione

L'apparecchiatura ha funzionato stabilmente e senza guasti, riducendo i costi di manutenzione del 60%. Era compatibile con quadri esistenti, accorciando il ciclo di costruzione. Il parco ha designato Usune come partner a lungo termine.

Garanzia della catena di produzione e fornitura

1. Garanzia della produzione

Usune possiede una fabbrica moderna, aderendo agli standard internazionali e nazionali. Ogni prodotto è sottoposto a rigorosi controlli test in fabbrica ed è stato istituito un sistema di tracciabilità della qualità dell'intero processo.

2. Garanzia della catena di fornitura

Cooperazione a lungo termine con fornitori di alta qualità, utilizzo di marchi noti per i componenti principali e fornitura ottimizzata la gestione della catena garantisce la consegna puntuale dei prodotti.

3. Servizio post-vendita

Forniamo guida all'installazione, formazione tecnica e servizi di risoluzione dei problemi. Riparazione e sostituzione gratuita di le parti vengono offerte durante il periodo di garanzia e il supporto tecnico a vita viene fornito dopo il periodo di garanzia.

Configurazione del prodotto e istruzioni per l'ordinazione

1. Configurazioni opzionali

- Metodo di funzionamento: Manuale + Accumulo di energia elettrica (Standard);
- Dispositivi di protezione: dispositivi di sgancio opzionali per sovracorrente, sottotensione/perdita di tensione;
- Dispositivi di messa a terra: soluzioni di messa a terra larghe opzionali da 650 W, 800 W, 1000 W;
- Componenti Ausiliari: Relè antirichiusura opzionali, elettromagneti di blocco, ecc.

2. Informazioni sull'ordine Gli ordini devono specificare

Modello del prodotto, metodo di installazione e quantità; parametri nominali; configurazioni opzionali; controllo secondario tensione; pezzi di ricambio e requisiti speciali
