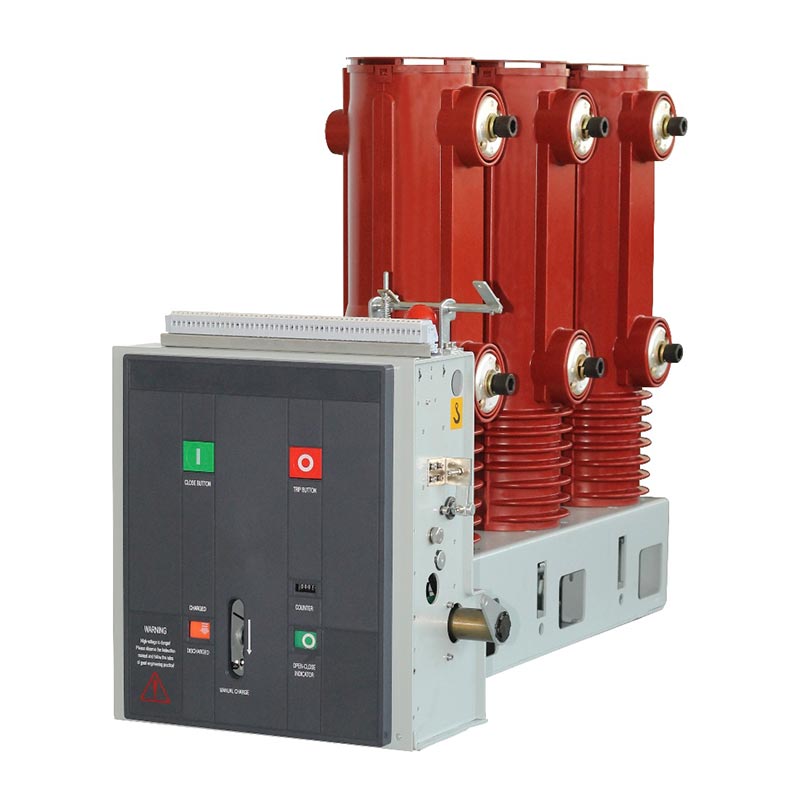

L'interruttore sottovuoto Usune 33kv per interni Vcb è un prodotto di nuova generazione progettato sulla base di quadri avanzati Concetti di ricerca e sviluppo e esigenze reali del mercato globale della distribuzione dell'energia. È adatto per AC trifase Sistemi di distribuzione dell'alimentazione interna a 50 Hz con una tensione nominale di 40,5 kV (livello operativo 33 kV), nucleo centrale funzioni quali la normale commutazione del carico, l'interruzione della corrente di guasto, la protezione da sovraccarico del sistema e le apparecchiature isolamento di sicurezza.
Il prodotto abbandona strutture complesse e ridondanti, adottando un frame integrato e un layout modulare, ottimizzato per installazione fissa a montaggio laterale all'interno di quadri ad alta tensione. Offre vantaggi significativi nello spazio dell'armadio adattamento, stabilità strutturale complessiva e successivo funzionamento e manutenzione. Rispetto all'interno convenzionale interruttori automatici in vuoto, è più adattabile a condizioni operative frequenti, ha una vita meccanica più lunga e coerenza operativa più stabile, soddisfacendo pienamente i requisiti operativi continui e affidabili di importanza critica collegamenti di alimentazione.
Sviluppato specificatamente per affrontare i punti critici delle applicazioni pratiche nei quadri per interni da 33 kV/40,5 kV, adotta la logica di progettazione degli interruttori professionali. Le sue caratteristiche di rendimento meccanico si adattano perfettamente al requisiti operativi dell'ampolla in vuoto. Tutte le configurazioni strutturali e prestazionali sono progettate per installazioni fisse interne, operazioni frequenti, sottostazioni e scenari di distribuzione dell'energia industriale. Il la tecnologia è matura e altamente pratica per le applicazioni ingegneristiche.
L'interruttore automatico sottovuoto Vcb per interni da 33 kV utilizza un meccanismo di funzionamento a molla modulare maturo. La sua trasmissione la struttura è semplice e affidabile, senza collegamenti di trasmissione complessi o facilmente danneggiabili. Verificato in numerosi distribuzione di energia industriale, aggiornamenti di sottostazioni e progetti di alimentazione elettrica mineraria, si dimostra eccellente prestazioni in termini di precisione di chiusura e apertura, durata della vita meccanica e capacità anti-interferenza.
La bobina operativa, il motore di accumulo dell'energia e la logica operativa sono tutti progettati in base ai parametri nominali. Il l'intervallo di adattamento della tensione è chiaro e la logica di collegamento dell'interruttore ausiliario è affidabile. Il prodotto si sta chiudendo le operazioni di apertura e accumulo di energia sono standardizzate, con dimensioni, interfacce e cablaggio completi configurazioni. Può essere abbinato direttamente ai quadri standard per interni da 33 kV, offrendo una forte compatibilità e elevata sostituibilità.
Dotato di doppia modalità di accumulo dell'energia elettrica/manuale, l'indicatore di stato e l'interruttore ausiliario sono sincronizzati. Un design di assorbimento del buffer idraulico viene utilizzato nelle fasi successive dell'intervento, riducendo efficacemente l'usura da impatto e miglioramento della sicurezza operativa. Fornisce un feedback chiaro sull'accumulo di energia e sullo stato di apertura/chiusura, evitando il rischio di malfunzionamento e garantire in modo completo la sicurezza del funzionamento e della manutenzione in loco.
Il nucleo dell'interruttore automatico sotto vuoto Usune ZN85C-40.5 33 kV per interni Vcb utilizza un funzionamento a molla modulare dedicato meccanismo, che è installato interamente all'interno del telaio dell'apparecchiatura ed è un componente fondamentale indispensabile del struttura complessiva dell'interruttore. Questo meccanismo è progettato specificatamente per interni fissi con montaggio laterale da 40,5 kV modelli, con una struttura di trasmissione altamente semplificata e una distribuzione della forza più razionale.
Il suo punto di forza strutturale più significativo è il perfetto adattamento alla disposizione verticale dell'interruttore, consentendo un assemblaggio altamente integrato con il circuito principale e il sistema di poli. La curva della forza di uscita del meccanismo si adatta perfettamente ai requisiti operativi dell'ampolla in vuoto, evitando problemi quali funzionamento non corrispondente velocità, pressione di contatto instabile e breve durata meccanica causata dai meccanismi convenzionali. Lo è particolarmente adatto alle caratteristiche meccaniche e alle condizioni di funzionamento del circuito da vuoto interno da 40,5kV interruttori.
La forza di chiusura dell'interruttore è interamente fornita dall'accumulo di energia della molla di chiusura, che supporta entrambi modalità di funzionamento con azionamento del motore elettrico e maniglia manuale. Anche durante le interruzioni di corrente o la manutenzione, garantisce la normalità accumulo di energia e chiusura di backup.
Nella modalità di accumulo dell'energia elettrica, il motore di accumulo dell'energia fissato alla piastra laterale del meccanismo aziona l'ingranaggio sistema di trasmissione. Nella modalità di accumulo manuale dell'energia, l'operatore tira una maniglia dedicata per l'accumulo di energia, ruotandola l'albero del cambio e il gruppo ingranaggi. Attraverso la frizione unidirezionale l'albero di accumulo dell'energia ruota in modo sincrono, allungando la molla di chiusura per completare l'accumulo di energia.
Una volta raggiunto il pieno accumulo di energia, il nottolino di accumulo dell'energia blocca saldamente il rullo della camma e la frizione unidirezionale si disinnesta automaticamente. Contemporaneamente, la piastra di collegamento fa ruotare l'indicatore di accumulo di energia, visualizzando l'indicatore "energia immagazzinata" e l'interruttore ausiliario interviene per interrompere l'alimentazione del motore. A questo punto, l'interruttore entra nello stato di pronto alla chiusura, con uno stato chiaro e affidabile.
La chiusura può essere ottenuta premendo manualmente il pulsante di chiusura o comandando a distanza l'elettromagnete di chiusura. All'attivazione, il meccanismo di accumulo dell'energia rilascia rapidamente il nottolino di bloccaggio e la molla di chiusura pre-immagazzinata si contrae, facendo sì che la camma, l'albero di accumulo dell'energia e la frizione unidirezionale si muovano in modo sincrono.
La camma aziona ulteriormente il meccanismo di collegamento, spingendo l'asta di trazione isolata e spostando il contatto verso la chiusura posizione, comprimendo la molla del disco di contatto e stabilendo la pressione di contatto stabile richiesta per la valutazione conduzione di corrente. Dopo la chiusura, il nottolino di chiusura blocca il rullo del meccanismo, mantenendo la posizione di chiusura; il l'indicatore di accumulo di energia e l'interruttore ausiliario si ripristinano automaticamente, collegando il circuito del motore. Con un esterno alimentazione, entra immediatamente nello stato di accumulo di energia, l'indicatore di chiusura/apertura passa a stato "chiuso" e gli interruttori principali e ausiliari completano la commutazione sincrona.
Lo sgancio può essere attivato in tre modi: manualmente tramite il pulsante di sgancio, tramite uno sganciatore elettrico esterno o tramite un sganciatore di sovracorrente. All'attivazione, i fermi di chiusura si sbloccano, rilasciando lo stato di blocco tra i meccanismo e i rulli.
Sotto l'azione combinata della molla di contatto e della molla di intervento, i contatti mobili e fissi all'interno la camera dell'ampolla sottovuoto del polo fisso si separa in modo rapido e affidabile, raggiungendo corrente di guasto o carico interruzione corrente. Nelle fasi successive dell'azione di intervento, il buffer idraulico integrato assorbe i residui energia d'impatto, limitando la posizione finale di intervento, riducendo il rumore e l'usura dell'impatto meccanico ed estendendo la durata meccanica complessiva dell’apparecchiatura.
Metodo di installazione e dimensioni

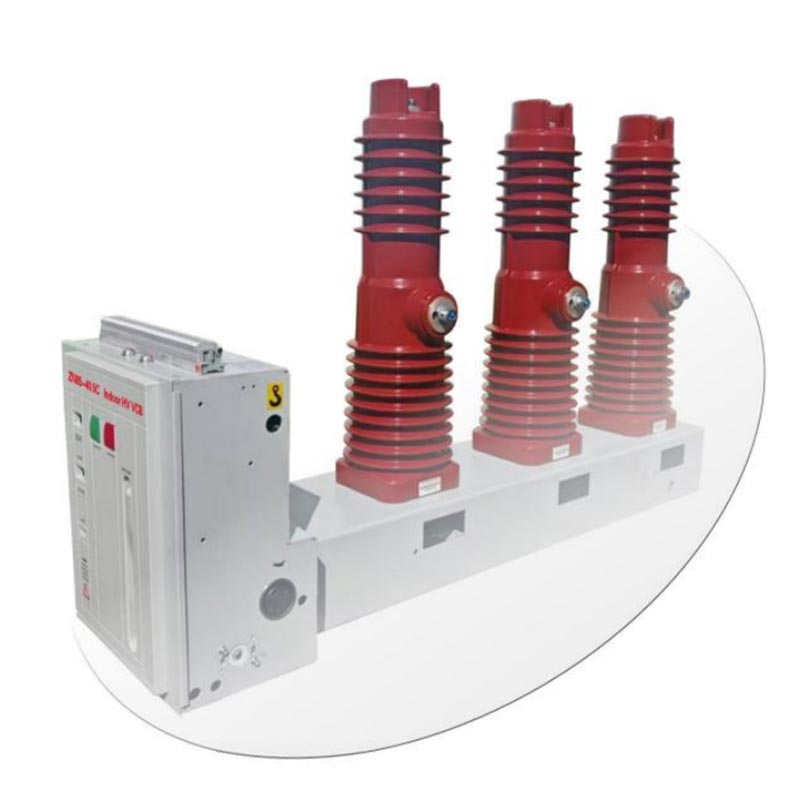

Usune ZN85C-40.5 adotta una struttura di installazione fissa montata lateralmente, progettata specificamente per interni standard quadri ad alta tensione. È caratterizzato da un'elevata compatibilità con l'armadio, da un pratico assemblaggio, messa in servizio e successiva manutenzione e supporta tre metodi di installazione del cablaggio tradizionale:
- Tipo di cavo in uscita a destra
- Tipo di cavo con ingresso dall'alto
- Tipologia di installazione ad incasso
Le dimensioni complessive aderiscono rigorosamente alle specifiche di corrispondenza dell'unità complessiva (vedere la Figura 1 per i dettagli spaziatura dei fori di montaggio, lunghezza totale, larghezza, altezza e dimensioni di connessione delle sbarre), consentendo la standardizzazione sostituzione e abbinamento unificato degli armadietti, riducendo i costi di progettazione, modifica e installazione del cliente.
R: Sì. La tensione di progetto nominale del prodotto è di 40,5 kV e soddisfa pienamente i requisiti convenzionali di funzionamento in interni di sistemi di alimentazione a 33kV. Ha sufficienti margini di isolamento e capacità di interruzione e può essere sicuro e stabile applicato a progetti di quadri interni da 33 kV in imprese industriali e minerarie, centrali elettriche e piccoli e sottostazioni di medie dimensioni.
R: Questo interruttore automatico sottovuoto Vcb per interni da 33 kV è dotato di una maniglia manuale dedicata per l'accumulo di energia. Quando il viene interrotta l'alimentazione esterna o si guasta il motore, l'operatore può completare manualmente la chiusura e dare energia operazione di stoccaggio attraverso la maniglia di stoccaggio dell'energia, ottenendo la normale operazione di chiusura e migliorando significativamente la capacità di funzionamento di emergenza dell'apparecchiatura in caso di interruzione di corrente e condizioni di manutenzione.
R: Questo modello fisso montato lateralmente presenta una maggiore rigidità strutturale e uno spazio di installazione radiale inferiore più facile da abbinare a quadri compatti. Offre inoltre una maggiore stabilità in caso di funzionamento frequente e vibrazioni condizioni. L'installazione, il fissaggio e la successiva manutenzione sono più semplici, rendendolo più adatto all'industria utenti, progetti di retrofit e scenari di sostituzione non completamente di tipo cassetto con requisiti elevati per soluzioni fisse e funzionamento affidabile.
