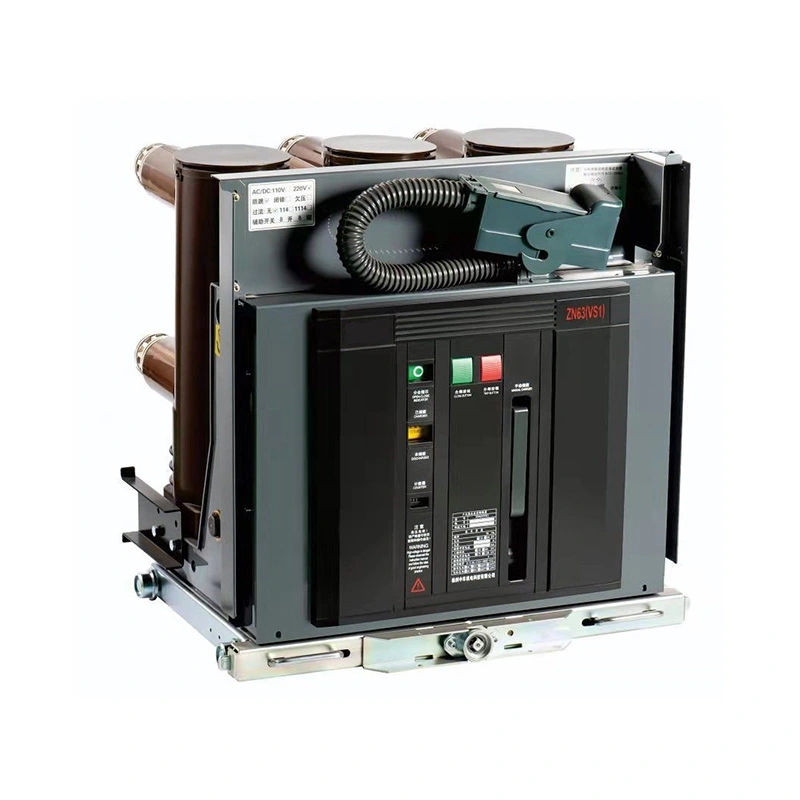

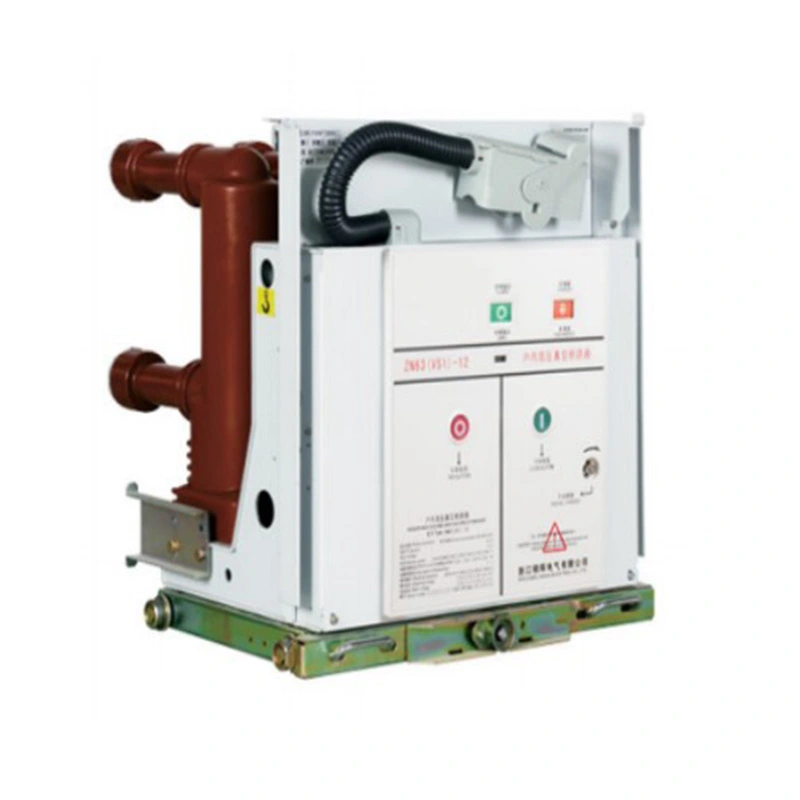

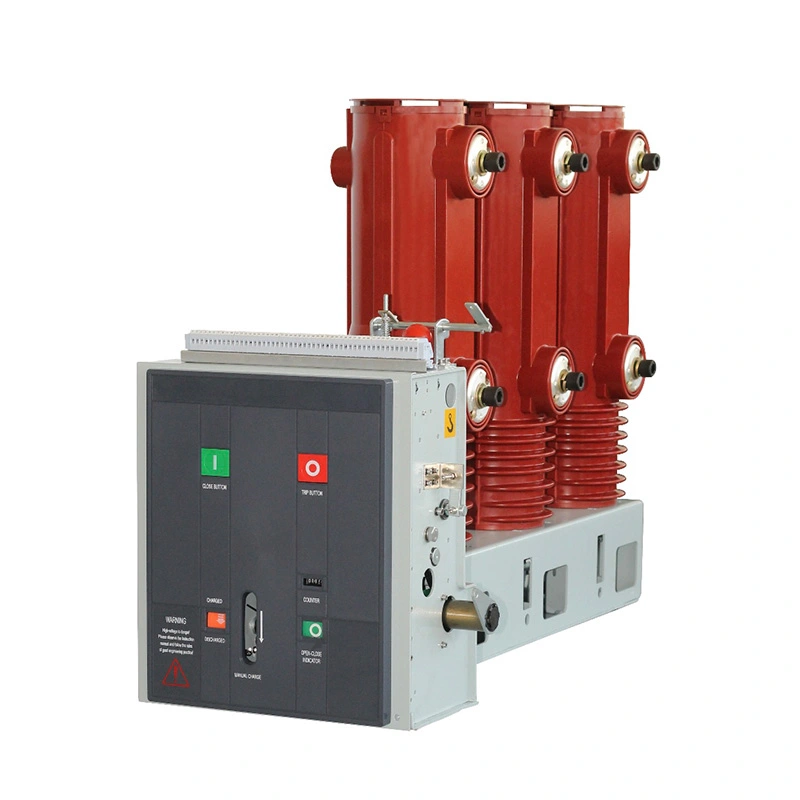

L'interruttore automatico in vuoto ad alta tensione Usune da 36 kV è progettato per applicazioni di distribuzione di energia impegnative dove sono necessarie prestazioni di interruzione stabili, configurazione flessibile e controllo affidabile. Con VS1 ottimizzato design della struttura, tecnologia avanzata di interruzione del vuoto e funzioni di protezione intelligente opzionali, il Il prodotto fornisce una soluzione affidabile per i moderni sistemi di commutazione ad alta tensione.
Per i progetti di quadri ad alta tensione, le dimensioni meccaniche e la compatibilità dell'armadio sono fattori critici selezione dell'attrezzatura.

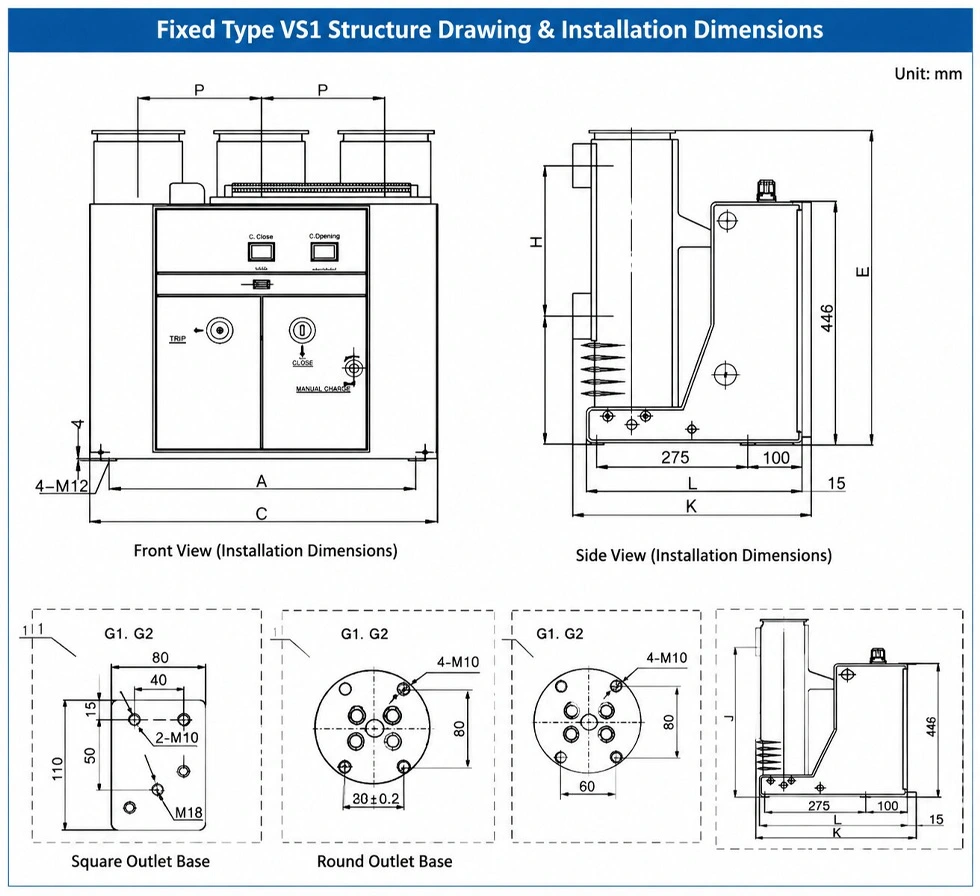

La struttura VS1 di tipo fisso è progettata con dimensioni di installazione ottimizzate, consentendo agli ingegneri di integrare il interruttore in diverse configurazioni di armadio in base ai requisiti di corrente nominale.
La struttura standard supporta diverse larghezze di armadi e livelli attuali, offrendo flessibilità per vari progettazioni di impianti elettrici.
| Larghezza del mobile | Corrente nominale | Caratteristiche dimensionali principali |
| 800 mm | 630A-1600A | Struttura compatta per applicazioni a media corrente |
| 1000 mm | 630A-1600A | Adatto per configurazioni di armadi più grandi |
| 1000 mm | 1600A-5000A | Progettato per requisiti di corrente più elevati |
Il layout meccanico ottimizzato aiuta a ridurre le difficoltà di installazione migliorando al tempo stesso il coordinamento delle apparecchiature quadri ad alta tensione.
La corrispondenza accurata delle dimensioni è importante per ridurre le modifiche tecniche durante l'installazione del progetto.

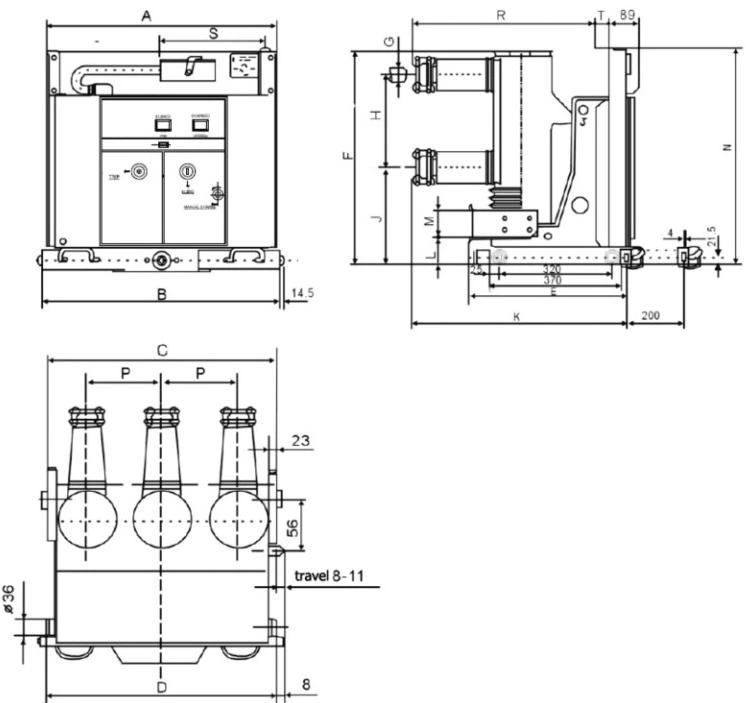

La serie VS1 fornisce dimensioni di installazione standardizzate tra cui posizione di montaggio, disposizione dei terminali e requisiti di interfaccia dell'armadio.
| Parametro | Armadio da 800 mm | Armadio da 1000 mm |
| Intervallo di corrente nominale | 630A-1600A | 630A-5000A |
| Tipo di applicazione | Installazione fissa | Installazione fissa |
| Progettazione della struttura | Configurazione compatta | Configurazione ad alta capacità |
Questo design standardizzato consente ai clienti di selezionare le configurazioni adatte in base alla capacità del sistema e al cabinet requisiti.
Il sistema di controllo influisce direttamente sull'affidabilità operativa delle apparecchiature di commutazione ad alta tensione.
L'interruttore automatico in vuoto ad alta tensione Usune da 36 kV adotta un design del circuito di controllo professionale con optional componenti tra cui bobina di chiusura, bobina di apertura, interruttori ausiliari, bobina di blocco, sistema di accumulo dell'energia del motore e bobina di sgancio per sovracorrente.
| Componente | Funzione |
| Bobina di chiusura HQ | Controlla l'operazione di chiusura dell'interruttore |
| Bobina di apertura TQ | Controlla l'operazione di apertura dell'interruttore |
| Motore M | Fornisce la funzione di accumulo di energia |
| Interruttore ausiliario S1 | Indica lo stato di accumulo dell'energia |
| Interruttore ausiliario S8 | Indica la posizione di prova |
| Interruttore ausiliario S9 | Indica la posizione di lavoro |
| Bobina di blocco Y1 | Fornisce protezione dal blocco del funzionamento |
| Y7-Y9 Bobina di sovracorrente | Fornisce protezione da sovracorrente |
Questa configurazione consente agli ingegneri di personalizzare il sistema di controllo in base ai diversi requisiti del progetto.
Durante il funzionamento elettrico, segnali di chiusura ripetuti possono provocare azioni di commutazione anomale.
Il relè antirimbalzo opzionale aiuta a prevenire ripetute operazioni di chiusura scollegando il circuito di chiusura quando il segnale di chiusura rimane attivo troppo a lungo.
Questa funzione migliora la stabilità operativa e protegge il meccanismo di comando meccanico da inutili ripetizioni azioni.
La funzione di blocco impedisce il funzionamento errato quando le condizioni di controllo non sono soddisfatte.
Quando l'alimentazione di controllo secondaria non è attivata o non soddisfa l'intervallo di tensione richiesto, si verifica il blocco il meccanismo impedisce operazioni di chiusura non sicure.
Questo design migliora la sicurezza operativa in ambienti complessi ad alta tensione.
La funzione opzionale di intervento per sovracorrente fornisce una protezione intelligente dai guasti.
Il sistema riceve segnali di corrente trifase dal lato secondario del trasformatore di corrente e li confronta valori preimpostati. Quando la corrente supera il valore impostato, l'unità di protezione invia un segnale di intervento per aprire la interruttore e completare il processo di protezione dai guasti.
| Funzione di protezione | Descrizione |
| Rilevamento corrente | Monitora i segnali di corrente di fase A, B, C |
| Confronto dei segnali | Confronta i valori attuali con le impostazioni preimpostate |
| Uscita di viaggio | Attiva l'operazione di apertura dell'interruttore |
| Risultato della protezione | Disconnette la corrente di guasto in modo sicuro |
Progetti diversi possono richiedere diverse disposizioni del circuito di controllo.
Il prodotto supporta configurazioni di cablaggio opzionali in base ai requisiti del cliente, comprese le combinazioni con funzione antirimbalzo, funzione di blocco e opzioni di potenza operativa.
| Configurazione | Antirimbalzo | Funzione di blocco |
| Controllo standard | Opzionale | Opzionale |
| Configurazione della protezione | Disponibile | Disponibile |
| Cablaggio personalizzato | Secondo il requisito del progetto | Secondo il requisito del progetto |
Il design flessibile del cablaggio consente una migliore integrazione con diversi sistemi di protezione e automazione.
Quando si utilizza il funzionamento con alimentazione CC, la polarità dei terminali della scatola tratteggiata deve rimanere costante.
La polarità del cablaggio del motore deve seguire lo schema elettrico specificato per garantire il corretto funzionamento dell'accumulo di energia.
Lo schema elettrico rappresenta l'interruttore in condizione di posizione di prova senza accumulo di energia e nello stato aperto.
Il cablaggio corretto è essenziale per il funzionamento affidabile del sistema di controllo.
L'interruttore automatico in vuoto ad alta tensione Usune da 36 kV è sviluppato per i sistemi di distribuzione ad alta tensione che richiedono prestazioni di commutazione affidabili e stabilità operativa a lungo termine.
La sua struttura meccanica ottimizzata, l'affidabile tecnologia di interruzione del vuoto e la configurazione di controllo flessibile rendono è adatto per progetti di distribuzione dell'energia in cui la sicurezza e l'affidabilità sono considerazioni chiave.
Per le società di ingegneria e i produttori di quadri, la compatibilità con i sistemi esistenti è una scelta importante fattore.
La struttura standardizzata, le molteplici opzioni di larghezza dell'armadio e i circuiti di controllo configurabili semplificano l'integrazione in diverse soluzioni di quadri ad alta tensione.
Quando scelgono gli interruttori automatici ad alta tensione, i clienti spesso devono bilanciare requisiti operativi e protezione funzioni.
| Elemento di confronto | Configurazione standard | Configurazione della protezione |
| Funzione di commutazione di base | Disponibile | Disponibile |
| Funzione antirimbalzo | Opzionale | Incluso quando richiesto |
| Protezione bloccante | Opzionale | Disponibile |
| Protezione da sovracorrente | Requisito esterno | Opzione integrata |
| Livello di sicurezza del sistema | Funzionamento standard | Protezione migliorata |
Diversi sistemi di alimentazione richiedono diverse capacità di corrente.
| Intervallo di corrente nominale | Applicazione consigliata |
| 630A-1600A | Sistemi di distribuzione del carico medio |
| 1600A-5000A | Sistemi di alimentazione a capacità maggiore |
La selezione della corrente nominale corretta aiuta a migliorare l'efficienza del sistema e a prevenire il sovraccarico delle apparecchiature.

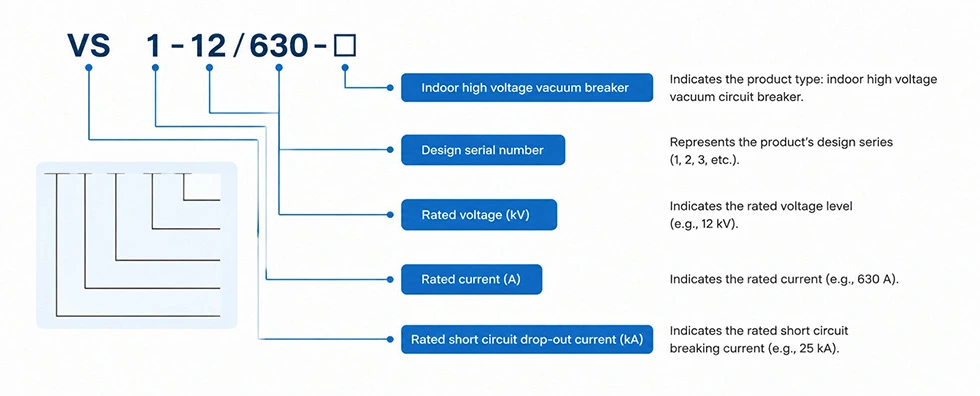

| Parametro | Specifica |
| Tipo di prodotto | Interruttore automatico in vuoto ad alta tensione da 36 kV |
| Serie | VS1 |
| Tipo di installazione | Tipo fisso |
| Corrente nominale | 630A-5000A |
| Larghezza del mobile | 800mm/1000mm |
| Tecnologia di interruzione | Interruzione dell'arco del vuoto |
| Opzioni di controllo | Protezione antirimbalzo/blocco/sovracorrente |
| Standard | IEC e Gran Bretagna |
| Certificazione | CE |
Per garantire la corretta configurazione, i clienti devono fornire i requisiti tecnici completi prima di ordinare.
| Informazioni | Scopo |
| Tensione nominale | Confermare il livello di tensione del sistema |
| Corrente nominale | Selezionare la capacità adatta |
| Dimensioni del mobile | Garantire la compatibilità dell'installazione |
| Tensione di controllo | Corrisponde al sistema operativo |
| Requisiti di cablaggio | Conferma le funzioni opzionali |
| Requisiti di protezione | Seleziona moduli aggiuntivi |
Informazioni tecniche accurate aiutano a ridurre i tempi di conferma tecnica e migliorano l'efficienza del progetto.
Usune applica una rigorosa gestione della qualità durante lo sviluppo, la produzione e i test del prodotto.
| Certificazione | Standard |
| Gestione della qualità | ISO9001 |
| Gestione ambientale | ISO14001 |
| Gestione della sicurezza sul lavoro | ISO45001 |
| Norma elettrica | IEC e Gran Bretagna |
| Certificazione del prodotto | CE |
Queste certificazioni dimostrano l'impegno di Usune nel fornire apparecchiature elettriche ad alta tensione affidabili per clienti globali.
I clienti devono considerare la tensione nominale, la corrente nominale, la compatibilità dell'armadio, i requisiti di controllo e la protezione funzioni.
SÌ. È possibile configurare funzioni come il controllo antirimbalzo, la protezione da blocco e lo sgancio per sovracorrente in base ai requisiti del progetto.
Il corretto abbinamento meccanico riduce le modifiche di installazione e migliora l'efficienza dell'integrazione del sistema.
Il prodotto può supportare il controllo antirimbalzo, la protezione dal blocco e le funzioni intelligenti di intervento per sovracorrente.
