Trasformatori immersi in oliorimangono una delle soluzioni di distribuzione dell'energia elettrica più utilizzate tra i servizi di pubblica utilità, strutture industriali, progetti di energia rinnovabile, edifici commerciali e sviluppi infrastrutturali. Le loro prestazioni di raffreddamento superiori, eccellenti proprietà di isolamento, lunga durata e capacità di gestire livelli elevati i carichi elettrici li rendono la scelta preferita per la trasmissione e la distribuzione affidabile della potenza.
Questa guida completa spiega come funzionano i trasformatori immersi in olio, i loro vantaggi, i componenti chiave, applicazioni comuni, requisiti di manutenzione, considerazioni sulla sicurezza e suggerimenti pratici per selezionare quello giusto trasformatore per il tuo progetto.

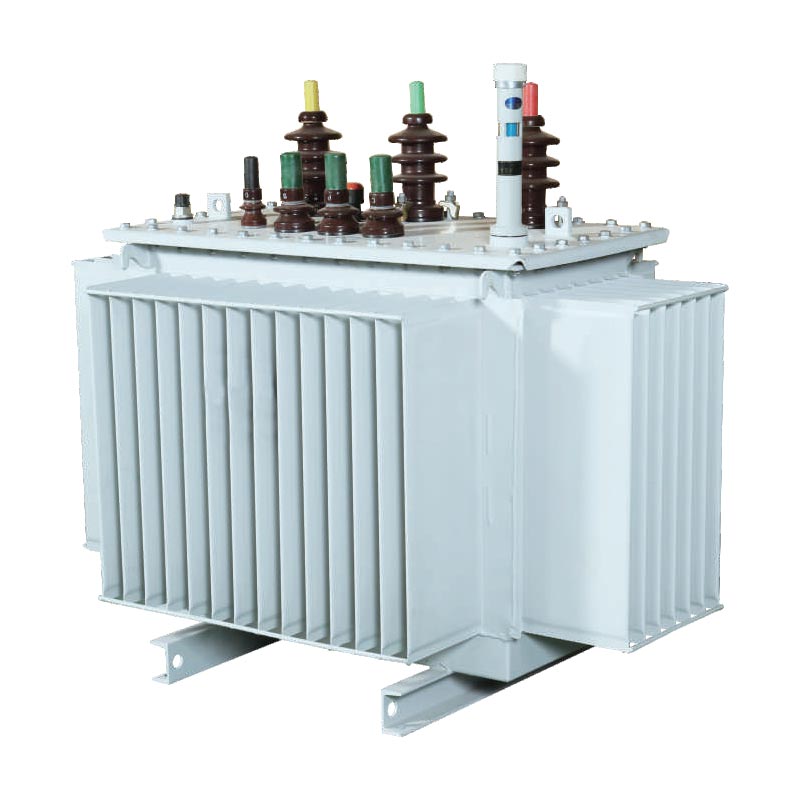

Un trasformatore immerso in olio è un tipo di trasformatore elettrico il cui nucleo e avvolgimenti sono immersi olio minerale isolante o fluido dielettrico specializzato. L’olio svolge due funzioni fondamentali:
Quando la corrente elettrica passa attraverso gli avvolgimenti del trasformatore, viene generato calore. L'olio isolante assorbe questo calore e lo trasferisce al sistema di raffreddamento, aiutando a mantenere temperature operative sicure e garantendo prestazione stabile a lungo termine.
Grazie alla loro efficienza e durata, i trasformatori immersi in olio sono ampiamente utilizzati nella produzione di energia, reti di trasmissione, sottostazioni, impianti di produzione e sistemi di energia rinnovabile.
Il principio di funzionamento si basa sull'induzione elettromagnetica.
L'olio circola continuamente in modo naturale o attraverso sistemi di raffreddamento forzato, garantendo una gestione termica affidabile in condizioni di carico variabili.
| Componente | Funzione |
|---|---|
| Nucleo | Trasferisce il flusso magnetico in modo efficiente |
| Avvolgimento primario | Riceve la tensione in ingresso |
| Avvolgimento secondario | Fornisce la tensione di uscita |
| Olio per trasformatori | Fornisce isolamento e raffreddamento |
| Cisterna | Ospita il nucleo, gli avvolgimenti e l'olio |
| Radiatori | Dissipare il calore |
| Conservatore | Compensa l'espansione e la contrazione del petrolio |
| Staffetta Buchholz | Rileva guasti interni e accumuli di gas |
| Sfiato | Impedisce l'ingresso di umidità nel serbatoio |
L'olio del trasformatore ha una conduttività termica superiore rispetto all'aria, consentendo un efficace trasferimento di calore e prevenendo il surriscaldamento.
I trasformatori immersi in olio possono gestire carichi elettrici pesanti in modo continuo mantenendo prestazioni stabili.
Le unità mantenute correttamente possono funzionare in modo affidabile per 25-40 anni o più.
L'olio isolante migliora significativamente le prestazioni dielettriche, riducendo il rischio di guasti elettrici.
La loro elevata efficienza riduce le perdite di energia e abbassa i costi operativi nel tempo.
| Caratteristica | Trasformatore immerso nell'olio | Trasformatore a secco |
|---|---|---|
| Metodo di raffreddamento | Raffreddamento dell'olio | Raffreddamento ad aria |
| Capacità di carico | Più alto | Moderare |
| Efficienza | Eccellente | Bene |
| Installazione all'aperto | Ideale | Limitato |
| Costo iniziale | Inferiore | Più alto |
| Manutenzione | Richiede il monitoraggio dell'olio | Minimo |
La loro capacità di fornire una trasformazione affidabile della tensione in condizioni impegnative li rende indispensabili in numerosi settori.
Comprendere questi parametri aiuta gli ingegneri a scegliere l'attrezzatura che soddisfa i requisiti del progetto ottimizzandoli prestazioni ed efficienza energetica.
La scelta del trasformatore immerso in olio corretto richiede un'attenta valutazione di diversi fattori.
Lavorare con produttori esperti può semplificare notevolmente il processo di selezione e ridurre i rischi del progetto.
La manutenzione regolare svolge un ruolo fondamentale nel prolungare la durata del trasformatore e nel prevenire tempi di fermo imprevisti.
La manutenzione preventiva è significativamente più economica delle riparazioni di emergenza o della sostituzione delle apparecchiature.
Sebbene i trasformatori immersi in olio siano altamente affidabili, è necessario seguire sempre procedure di sicurezza adeguate.
Programmi di sicurezza completi aiutano a ridurre i rischi operativi e a proteggere il personale e le attrezzature.
La moderna tecnologia dei trasformatori continua ad evolversi ponendo sempre maggiore enfasi sull’efficienza energetica, monitoraggio digitale e sostenibilità ambientale.
Queste innovazioni stanno aiutando le utility e gli operatori industriali a raggiungere una maggiore affidabilità ed efficienza operativa.
D1: Quanto dura in genere un trasformatore immerso in olio?
Con una corretta manutenzione, la maggior parte delle unità può funzionare in modo efficiente per 25-40 anni o anche di più.
Q2: Perché l'olio per trasformatori è importante?
Fornisce sia isolamento che raffreddamento, essenziali per il funzionamento sicuro ed efficiente del trasformatore.
Q3: I trasformatori immersi in olio possono essere installati all'aperto?
SÌ. Sono progettati specificatamente per funzionare in modo affidabile in ambienti esterni.
Q4: Quale manutenzione è richiesta?
Si consigliano ispezioni di routine, analisi dell'olio, analisi dei gas disciolti e controlli del sistema di raffreddamento.
Q5: I trasformatori immersi in olio sono adatti per progetti di energia rinnovabile?
Assolutamente. Sono ampiamente utilizzati nei parchi solari, negli impianti eolici e nei sistemi di accumulo dell'energia.
Q6: Come posso migliorare l'affidabilità del trasformatore?
Implementa programmi di manutenzione preventiva, monitora le condizioni operative e risolvi i problemi prima che si aggravino.
I trasformatori immersi in olio continuano a essere la spina dorsale delle moderne infrastrutture elettriche. Il loro eccezionale raffreddamento capacità, elevate prestazioni di isolamento, alta efficienza e lunga durata li rendono una soluzione affidabile per reti di servizi pubblici, impianti industriali, progetti di energia rinnovabile e sviluppi commerciali.
Comprendendo la progettazione del trasformatore, le caratteristiche prestazionali, i requisiti di manutenzione e i criteri di selezione, le organizzazioni possono massimizzare l'affidabilità delle apparecchiature riducendo al minimoizzazione operatcosti individuali nel lungo termine.
