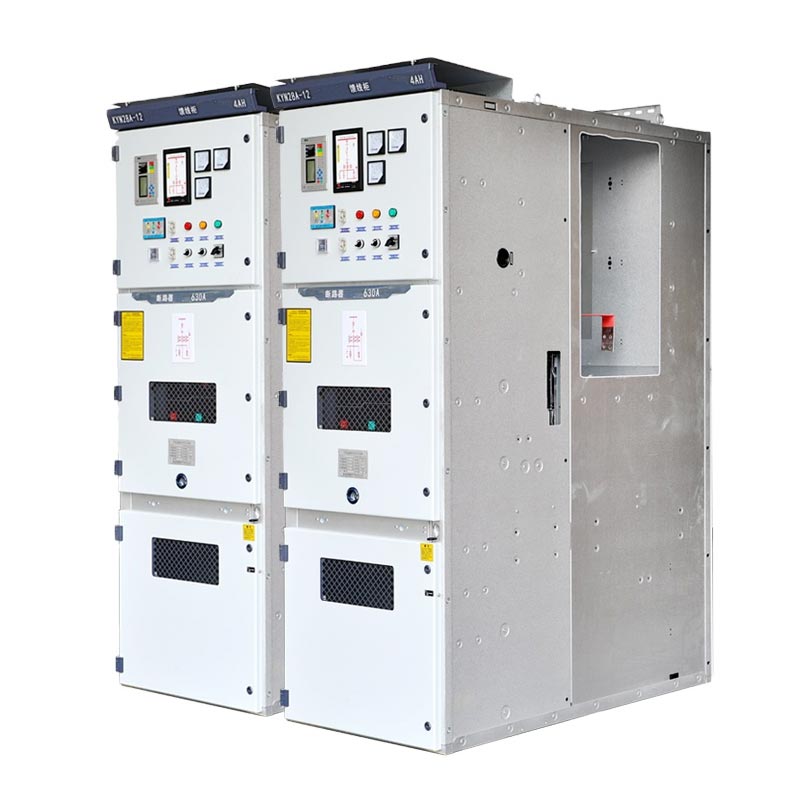

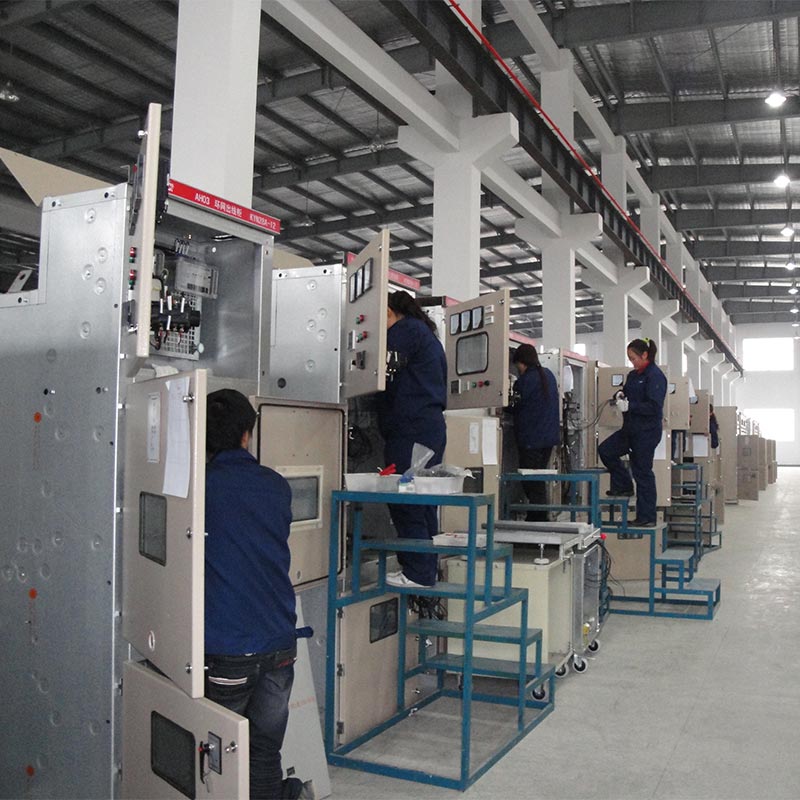

Kyn28 Quadro 10kv

Il quadro Usune Kyn28 da 10 kV è adatto per barra collettrice singola trifase CA 50 Hz, 3,6 ~ 12 kV e barra collettrice singola segmentato sistemi di alimentazione e presenta funzioni complete "a prova di cinque". La sezione del carretto dell'armadio può essere attrezzata con componenti principali come interruttori automatici in vuoto e contattori in vuoto. Interruttori automatici in vuoto di marchi come ABB VD4, È possibile selezionare Schneider HVX e Usune VS1. Questo è attualmente il set completo tradizionale ad alta tensione per interni potere apparecchiature di distribuzione, utilizzate principalmente per la trasmissione e la ricezione di energia in varie sottostazioni e distribuzione stazioni e per il controllo, la protezione e il monitoraggio dei circuiti.

Quadri di bassa tensione

Quadri di media tensione

Requisiti dell'ambiente operativo

• Temperatura dell'aria ambiente: limite superiore +40℃, limite inferiore -15℃;
• Umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90%;
• Altitudine: 1000 me inferiore;
• Intensità sismica: Non superiore a 8 gradi;
• Nessun rischio di incendio o esplosione, nessun grave inquinamento, nessuna corrosione chimica e nessuna vibrazione violenta. Se il operativo ambiente supera le normali condizioni specificate in GB3906, l'utente e il produttore devono negoziare e determinare le condizioni adeguate.

Parametri tecnici

• Tensione nominale: 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV;
• Frequenza nominale: 50/60Hz;
• Corrente nominale: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Corrente nominale di tenuta di breve durata (4 s): 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA;
• Livello di isolamento nominale: 42 kV (frequenza di alimentazione 1 minuto, tra gli elettrodi/a terra), 48 kV (contatto aperto); 75kV (impulso di fulmine, tra gli elettrodi/a terra), 85 kV (contatto aperto, valore di picco);
• Classe di protezione: grado di protezione involucro IP4X, protezione scomparti IP2X;
• Tipologie di armadi: armadi di linea di arrivo, armadi di linea di uscita, armadi di protezione del trasformatore, congiuntore di sbarre armadietti, armadi sezionatori, armadi sollevamento sbarre, armadi PT/TV, ecc.;
• Dimensioni del mobile: Larghezza 650 mm/800 mm/1000 mm, Altezza 2300 mm, Profondità 1450 mm.

Vantaggi fondamentali

1. Protezione completa della sicurezza

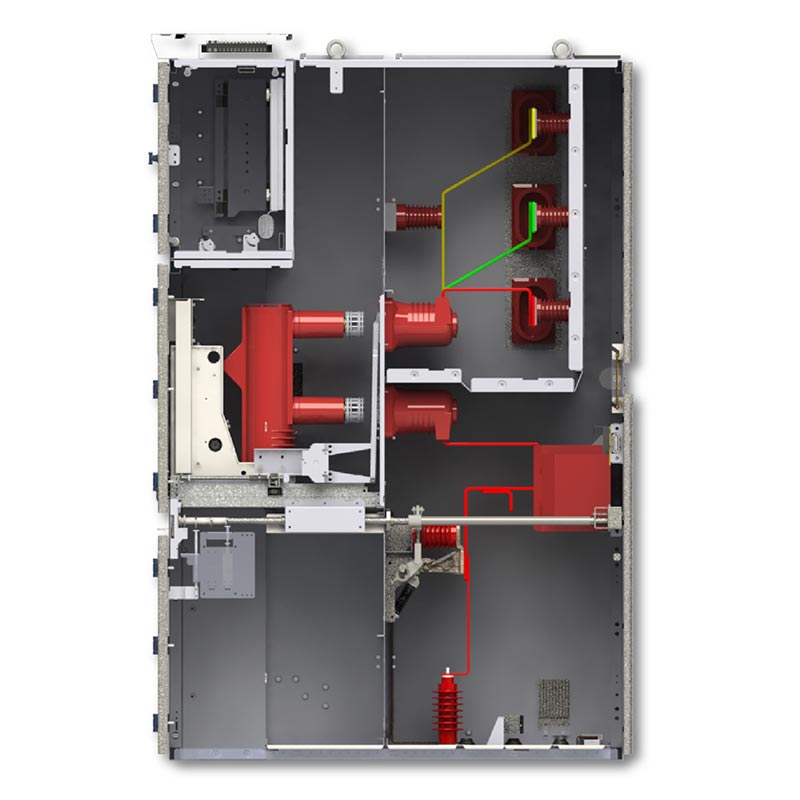

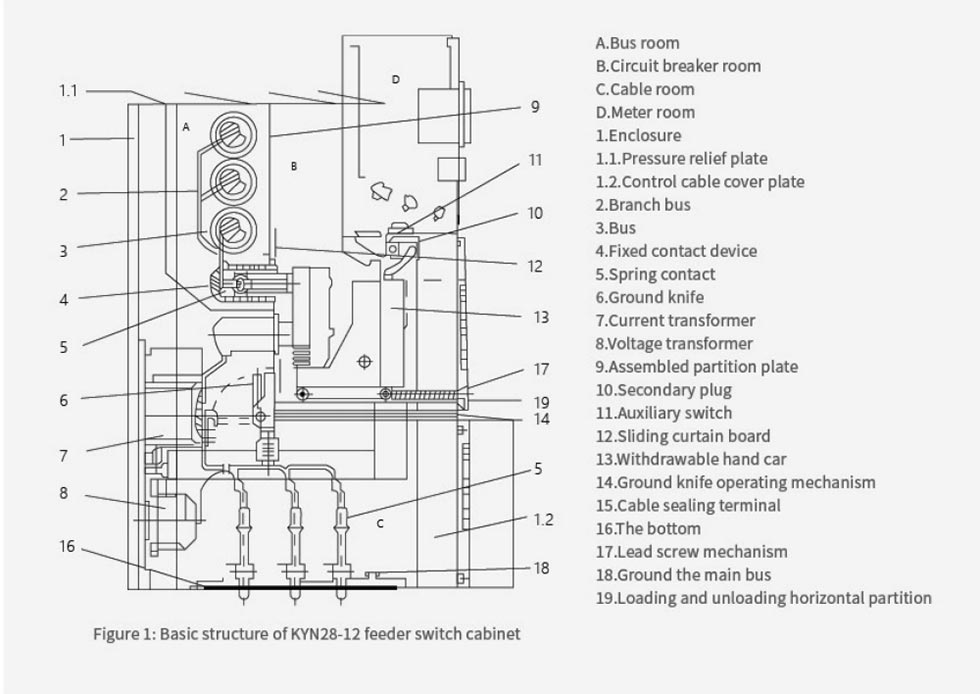

Il quadro Kyn28 da 10 kV adotta una struttura chiusa in metallo corazzato, con ciascun compartimento funzionale in modo indipendente separato. In combinazione con gli interblocchi meccanici ed elettrici, realizza completamente l'interblocco a cinque prove, eliminando il rischio di un funzionamento errato. Il grado di protezione della custodia raggiunge IP4X e la protezione del compartimento è IP2X, ulteriormente migliorare le capacità di protezione della sicurezza.

2. Prestazioni stabili e affidabili

Progettato e prodotto rigorosamente in conformità con gli standard internazionali IEC e il sistema di gestione della qualità ISO, utilizzando componenti per vuoto di alta qualità, è compatibile con vari interruttori automatici per vuoto di marche note forte capacità di resistenza al cortocircuito, si adatta a un ampio intervallo di tensione e corrente ed è adatto per il lungo termine continuo operazione.

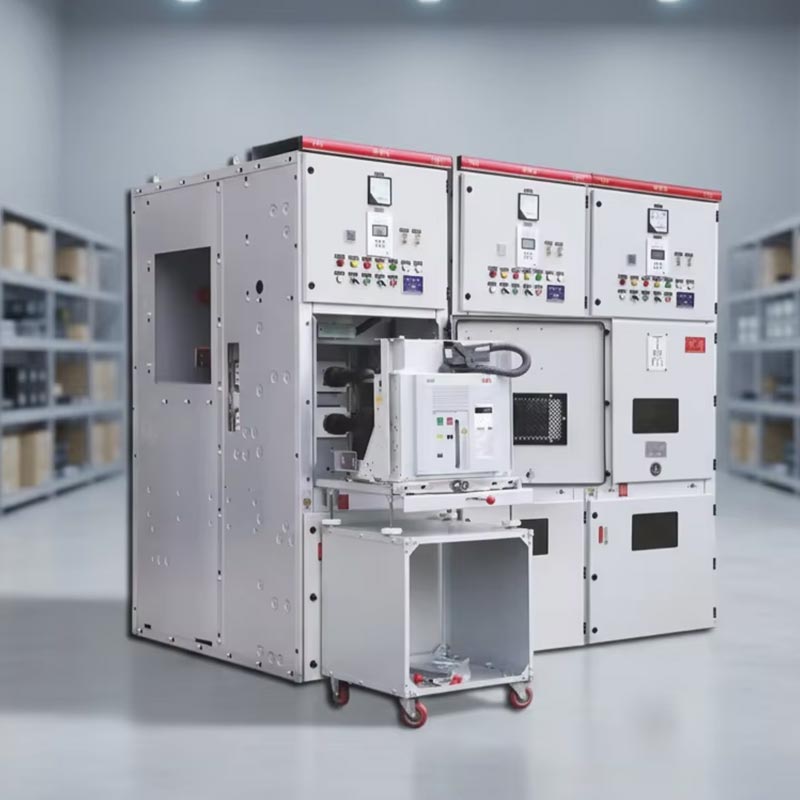

3. Installazione e manutenzione convenienti

Il design del carrello rimovibile consente un'ispezione e una sostituzione facili e veloci. La sua struttura compatta supporta anteriore manutenzione, risparmiando spazio e tempi di inattività. Le dimensioni standardizzate dell'armadio si adattano a vari scenari di installazione, con conseguente elevata efficienza di installazione.

4. Ampia applicabilità

Il quadro Kyn28 da 10kV copre tutti i livelli di tensione da 3,6 a 24kV, è compatibile con doppia frequenza 50/60Hz sistemi, e offre vari tipi di armadi per soddisfare le esigenze di distribuzione dell'energia di diversi settori come centrali elettriche, sottostazioni, imprese industriali e minerarie e grattacieli. Può anche adattarsi a vari convenzionali ambienti di lavoro.

Caso applicativo nel mondo reale

Un progetto di ristrutturazione di una sottostazione da 110 kV in una determinata città ha selezionato 28 unità di quadro Usune KYN28-12. L'attrezzatura raggiunto un elevato utilizzo dello spazio, una rapida messa in servizio e un tasso di affidabilità del 99,98% dopo la messa in servizio, in modo significativo migliorare il livello di sicurezza della rete di distribuzione elettrica. In questo progetto il quadro è adattato al requisiti ambientali del sito, tra cui altitudine, temperatura e umidità, e un circuito del vuoto adeguato Il modello dell'interruttore è selezionato per soddisfare perfettamente le esigenze di distribuzione dell'energia della sottostazione.

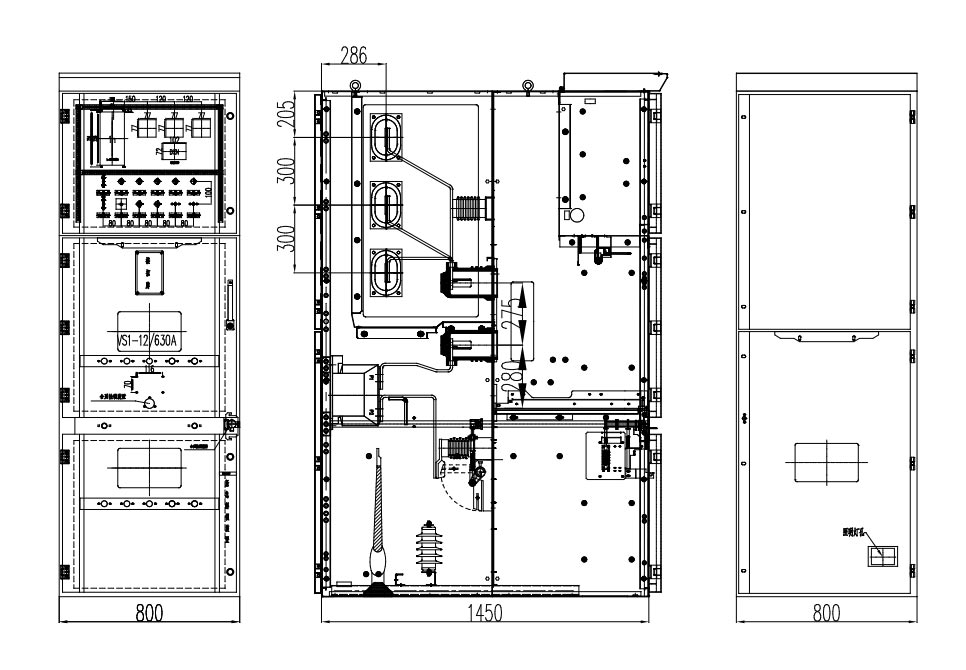

Dimensione esterna del prodotto

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

Q1: Quali sono le funzioni specifiche "cinque prove" del quadro KYN28?

R: Questi includono principalmente la prevenzione dell'apertura e della chiusura accidentale degli interruttori automatici, la prevenzione della spinta o della trazione il carrello sotto carico, impedendo che i cavi di terra siano collegati a circuiti sotto tensione, impedendo la chiusura del interruttore automatico con un filo di terra collegato e che impedisce al personale di entrare accidentalmente sotto tensione compartimenti, garantendo così strutturalmente la sicurezza del personale e delle attrezzature.

Q2: Qual è il ciclo di manutenzione ordinaria per il quadro Kyn28 da 10 kV?

R: Si consiglia di effettuare un'ispezione di routine ogni 6 mesi e una manutenzione completa ogni 1-2 anni. concentrandosi sul controllo del meccanismo, dell'isolamento, dell'incastro e del serraggio dei bulloni. Usune fornisce la scheda tecnica completa supporto.

Q3: Usune può fornire quadri personalizzati?

R: Sì. In qualità di produttore professionale, Usune può personalizzare configurazioni interne, livelli di protezione e soluzioni di monitoraggio intelligenti basate su tensione, corrente, requisiti di protezione e ambiente del sito. Può modificare inoltre le dimensioni dell'armadio e selezionare i modelli di interruttori automatici in vuoto appropriati per soddisfare esigenze specifiche.

In sintesi, il quadro Usune Kyn28 da 10 kV integra sicurezza, affidabilità e facilità d'uso. Supportato da maturo design, controllo di qualità rigoroso e parametri tecnici completi, è adatto a vari lavori ambienti e scenari. In qualità di produttore professionale e fornitore di alta qualità dalla Cina, Usune continua a farlo fornire soluzioni stabili ed efficienti di distribuzione dell'energia a media tensione agli utenti di tutto il mondo.
