Quadro di Media Tensione BT e MT 24kv

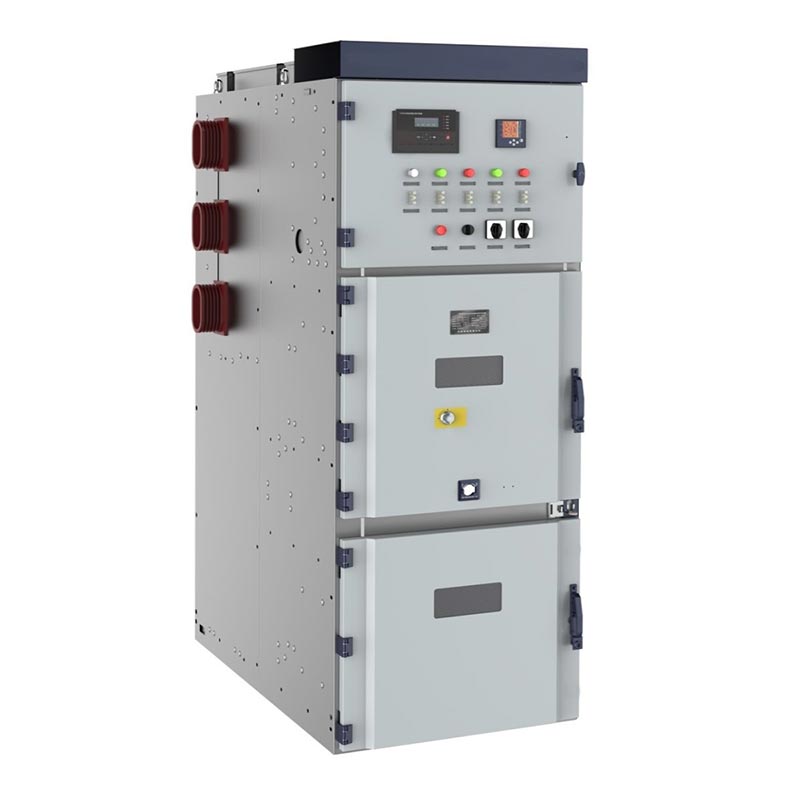

Il quadro Usune 24kV di media tensione BT e MT, KYN28-24 (Z)(GZS1), appartiene alla categoria AC estraibili corazzati categoria dei quadri metallici. È adatto per sistemi di alimentazione trifase CA 50 Hz e viene utilizzato principalmente per potere ricezione, distribuzione, controllo del circuito, protezione e monitoraggio.

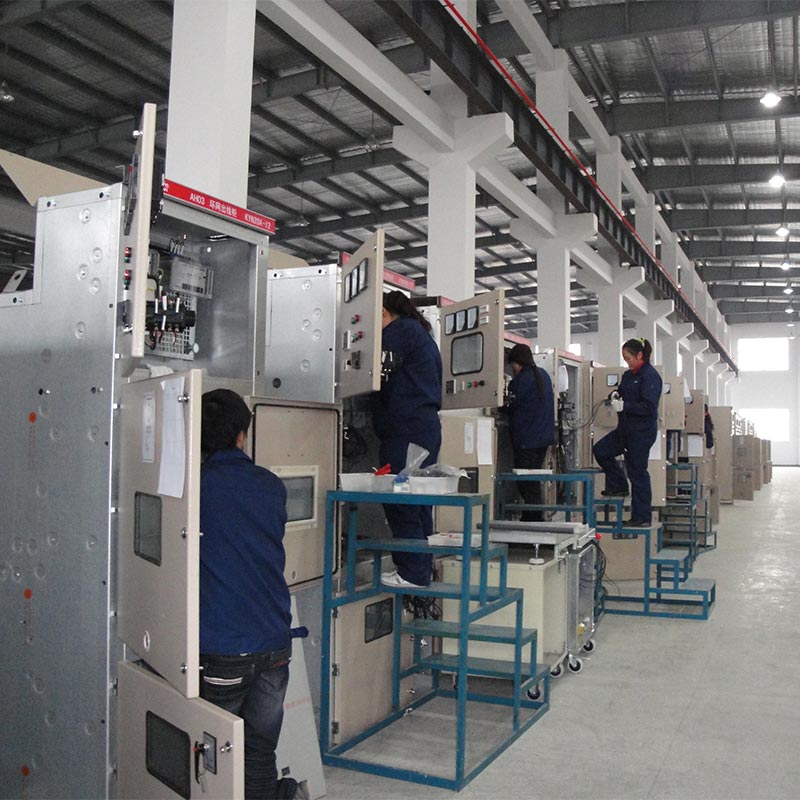

Il quadro di media tensione BT e MT da 24kV è ampiamente utilizzato in centrali elettriche, sottostazioni, impianti industriali e minerari imprese ed edifici a molti piani per la ricezione, la distribuzione, il controllo e la protezione dell'energia. Il nucleo di Usune la base di produzione si trova in Cina, il che lo rende un produttore professionale affidabile che fornisce alta qualità soluzioni di distribuzione dell'energia a media tensione per gli utenti di tutto il mondo.

Quadri di bassa tensione

Quadri di media tensione

Principali parametri tecnici

I nostri prodotti aderiscono rigorosamente ai seguenti standard

1. GB3906-2006 "Quadro di manovra e controllo con custodia metallica da 3,6-40,5 kV CA"
2. GB/T11022 "Condizioni tecniche generali per quadri e apparecchiature di controllo ad alta tensione"
3. IEC62271-200 "Quadro CA con custodia metallica con tensione nominale superiore a 1 kV e inferiore a 52 kV"
4. DL/T404 "Condizioni tecniche per l'ordinazione di quadri ad alta tensione CA per interni"

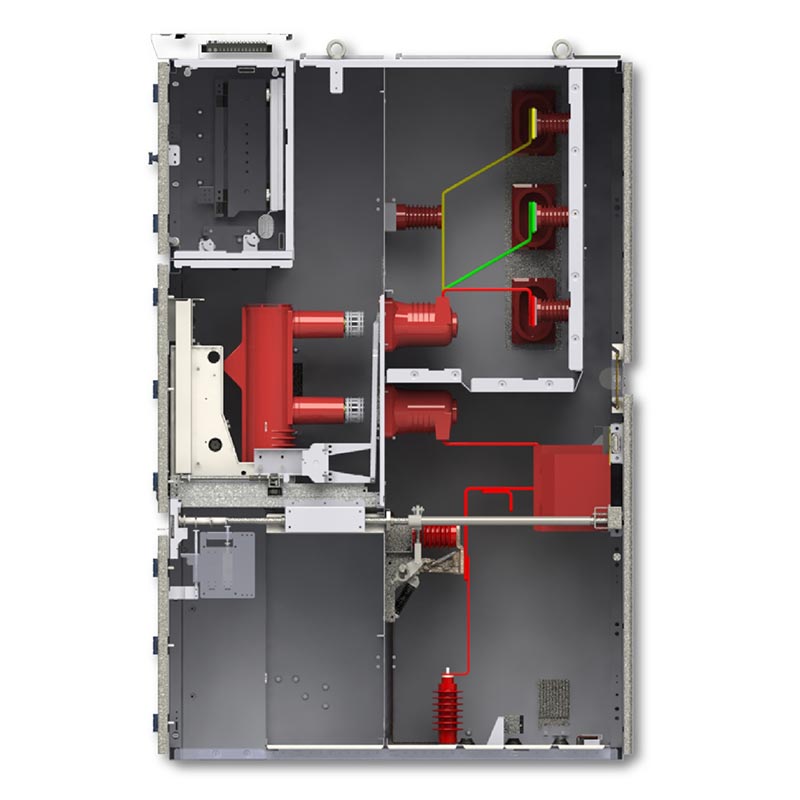

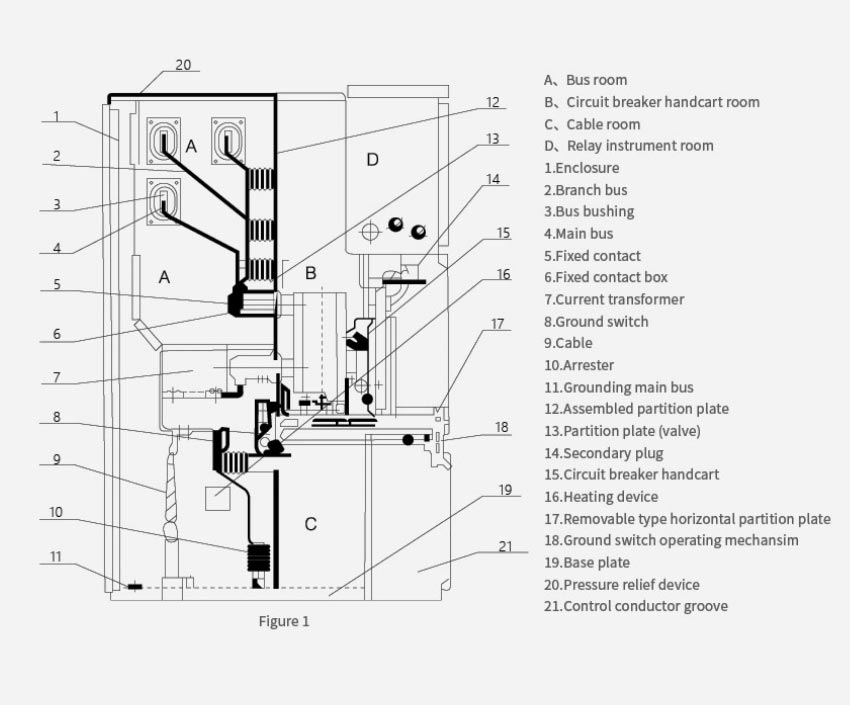

Struttura del mobile

Il quadro di media tensione di bassa e media tensione da 24 kV adotta, con ciascuno, una struttura partizionata interamente in metallo area funzionale isolata in modo indipendente, sopprimendo efficacemente la diffusione degli archi di guasto.

1. Scomparto interruttore: dotato di carrello interruttore sotto vuoto rimovibile.
2. Scomparto sbarre collettrici: contiene le sbarre collettrici principali, le sbarre collettrici e gli isolatori delle sbarre collettrici.
3. Vano cavi: installa trasformatori di corrente, trasformatori di tensione, interruttori di messa a terra e terminali dei cavi.
4. Vano strumenti di controllo: dotato di relè, dispositivi di protezione, strumenti, cablaggio secondario e controllo pannelli.
5. Canale di scarico della pressione: presenta un dispositivo di scarico dell'arco sulla parte superiore dell'armadio per migliorare la sicurezza contro i guasti.

Caratteristiche principali

1. Compartimenti indipendenti interamente metallici per prevenire la diffusione e l'interferenza reciproca degli archi di guasto.

2. Interblocco meccanico completo a cinque prove:
- Impedisce di spingere o tirare il carrello dell'interruttore sotto carico.
- Impedisce la chiusura dell'interruttore quando l'interruttore di terra è chiuso.
- Impedisce la chiusura accidentale dell'interruttore di messa a terra mentre è sotto tensione.
- Impedisce l'ingresso accidentale nei compartimenti sotto tensione.
- Previene il malfunzionamento dell'interruttore isolante.

3. Carrello rimovibile montato centralmente per il funzionamento e la manutenzione frontale, facilitando le riparazioni.

4. Alto livello di isolamento, struttura compatta e forte resistenza ai guasti.

5. Conforme agli standard nazionali e internazionali, adattabile a vari schemi di distribuzione dell'energia

Casi pratici di applicazione

Caso 1: una sottostazione municipale nella Cina orientale

1. Contesto del progetto

Una sottostazione municipale da 110 kV necessitava di potenziare la propria rete di distribuzione elettrica secondaria per soddisfare la crescente domanda urbana richiesta di energia e migliorare l’affidabilità dell’alimentazione.

2. Soluzione

Per il sistema di distribuzione dell'energia a 24 kV sono state installate 36 unità di quadri Usune di media tensione BT e MT da 24 kV.

3. Risultati

- Il design compatto del quadro ha consentito di risparmiare il 30% dello spazio a pavimento della sottostazione.
- Il sistema di interblocco a cinque prove ha funzionato senza incidenti operativi durante tre anni di funzionamento.
- L'affidabile tecnologia di interruzione del circuito in vuoto ha ridotto i tempi di inattività di oltre l'80%, migliorando significativamente la qualità dell’alimentazione elettrica per 200.000 residenti.

Caso 2: un grande impianto petrolchimico nell’Asia centrale

1. Contesto del progetto

Un moderno complesso petrolchimico necessitava di un sistema di distribuzione dell'energia a media tensione altamente affidabile per garantire la funzionamento continuo delle apparecchiature di produzione critiche.

2. Soluzione

Fornite 58 unità di quadro Usune 24kV, specificatamente progettate per ambienti industriali gravosi e potenziate con resistenza alla polvere e alla corrosione.

3. Risultati

- Ha resistito con successo al difficile ambiente del sito (elevata polvere, fumi chimici), dimostrandosi stabile prestazione.
- La capacità di disconnessione rapida dei guasti (≤ 60 ms) protegge costosi compressori e reattori da danni durante brevi periodi circuiti.
- Il design della manutenzione a montaggio frontale riduce i tempi di inattività per manutenzione del 50%, garantendo la continuità della produzione.

Dimensione esterna del prodotto

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

Q1: Qual è l'intervallo di tensione applicabile di questo quadro di media tensione e media tensione da 24 kV?

A1: Il prodotto è adatto per sistemi di alimentazione CA trifase 50/60 Hz da 3,6 ~ 12 kV, 24 kV, soddisfacendo le esigenze della maggior parte scenari di distribuzione dell’energia in media tensione.

Q2: L'apparecchiatura supporta la manutenzione e la riparazione in loco?

R2: Sì. Il prodotto adotta un design con azionamento frontale e manutenzione frontale; è possibile spostare il carrello dell'interruttore manutenzione e sostituzione rapida senza compromettere il funzionamento degli altri circuiti.

Q3: In qualità di fornitore professionale, la tua fabbrica offre soluzioni personalizzate?

R3: Sì. Usune può personalizzare la corrente nominale, la corrente di interruzione di cortocircuito, le dimensioni dell'armadio, la configurazione della protezione, ecc., in base ai requisiti del progetto per adattarsi alle diverse condizioni operative e ai requisiti di sistema.
