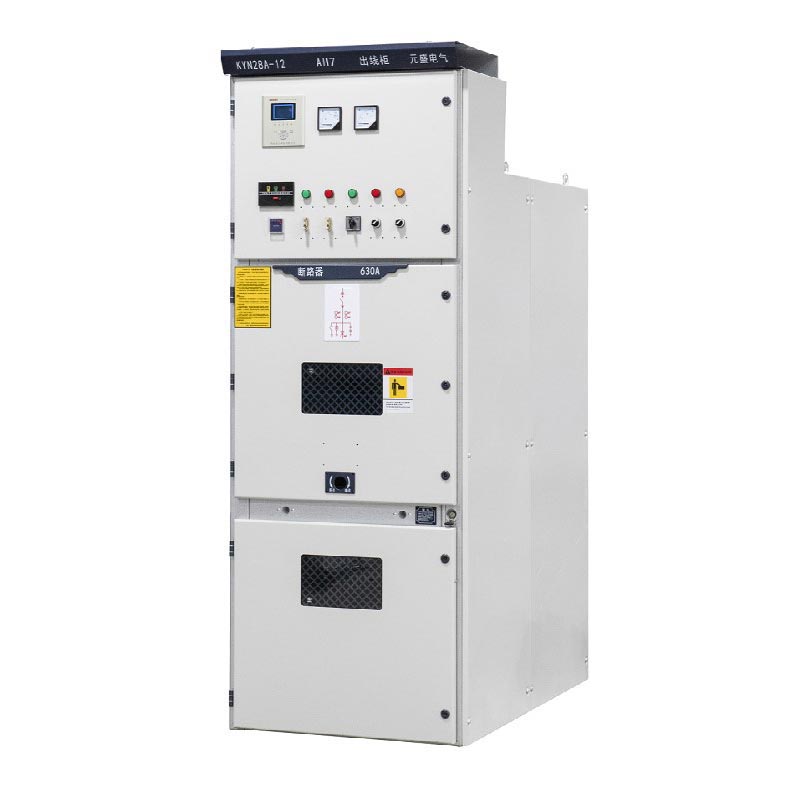

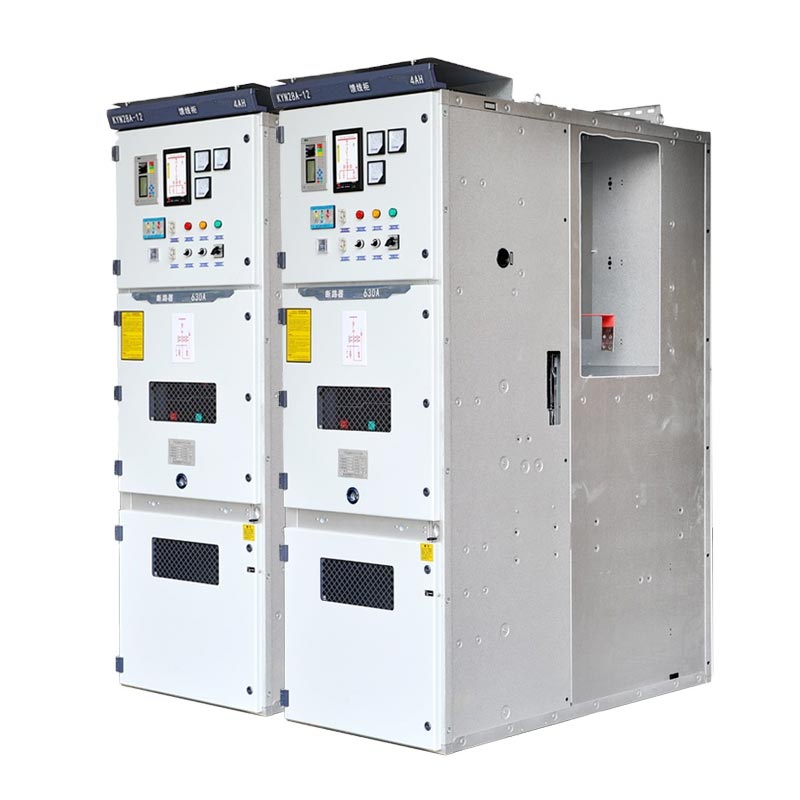

Pannelli 11kv Mv Vcb

I pannelli MT Vcb da 11 kV sono posizionati come distributori di energia a media tensione di livello industriale e ad alta affidabilità attrezzature, adatto per sistemi da 11 kV e sotto tensione e può essere utilizzato in sbarre collettrici singole, sbarre collettrici singole segmentate o doppie sbarra collettrice architetture. Aderiscono rigorosamente a standard come IEC 60298, IEC 694, GB3906-2006 e tedesco DIN VDE 0670, e sono un sistema di gestione certificato ISO con controllo standardizzato durante l'intero processo.

Quadri di bassa tensione

Quadri di media tensione

Parametri fondamentali e punti salienti strutturali

1. Parametri fondamentali

Tensione nominale 11kV (compatibile con 3,6~12kV), CA trifase 50/60Hz, corrente nominale 630A~2500A (personalizzabile), corrente di interruzione di cortocircuito 25kA~40kA, livello di protezione IP4X (involucro), compatibile con sistemi multipli architetture.

2. Aspetti strutturali

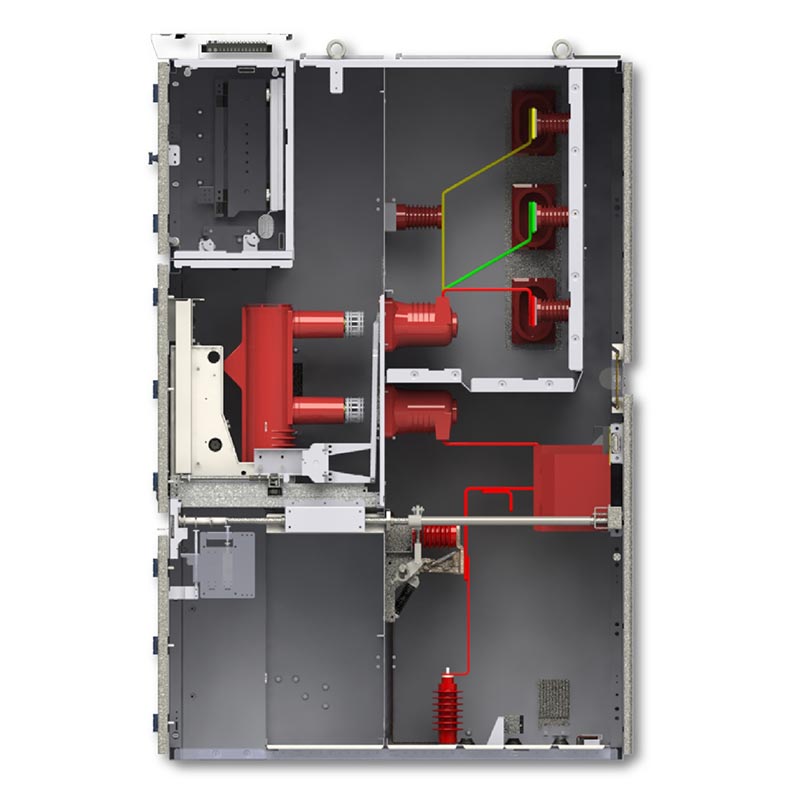

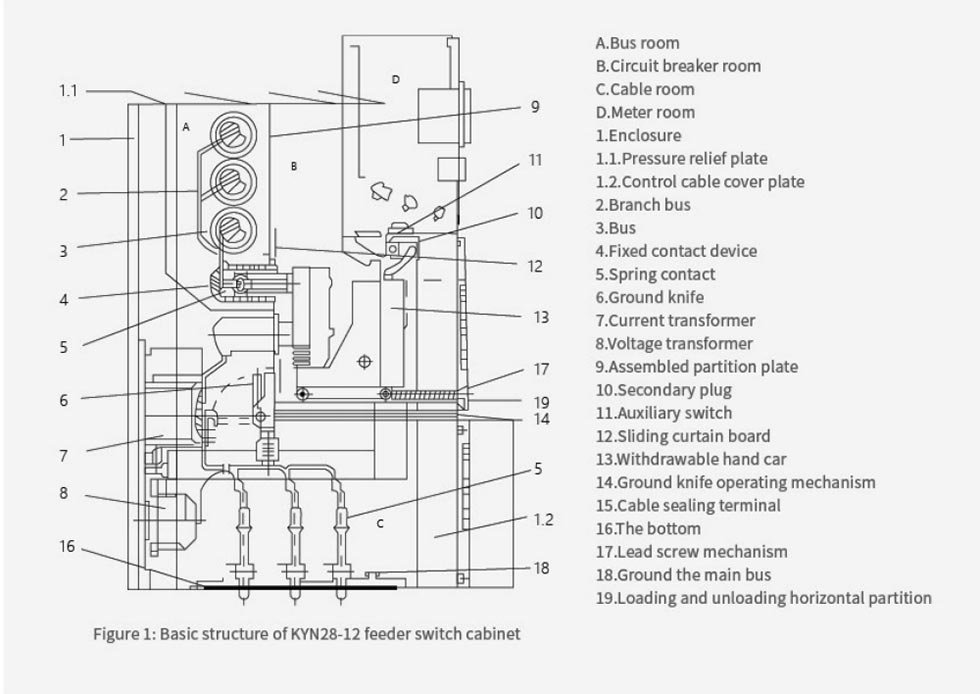

Struttura estraibile rivestita in metallo, quattro scomparti indipendenti, carrello posizionato centralmente per una facile manutenzione; dotato di un sistema completo di interblocco di sicurezza a cinque prove, doppia protezione meccanica + elettrica, eliminare operazioni errate; forte adattabilità ambientale, adatta a varie condizioni di lavoro interne.

Vantaggi fondamentali

1. Prestazioni affidabili: interruttore automatico sotto vuoto con risposta rapida, lunga durata meccanica, adatto per frequenti funzionamento in più scenari;

2. Sicuro e conveniente: protezione completamente chiusa, design del carretto per una manutenzione efficiente, supporti intelligenti funzionamento e manutenzione remota;

3. Qualità globale: produttore con sede in Cina, fabbrica standardizzata garantisce capacità e qualità di produzione; come a fornitore di alta qualità, esporta in più regioni e fornisce un servizio a ciclo completo.

Caso applicativo nel mondo reale

Caso 1: Progetto di distribuzione da 11 kV in una sottostazione da 110 kV nel sud-est asiatico

1. Contesto del progetto: questa sottostazione è un hub di alimentazione principale nella regione, che richiede un'alimentazione stabile di 11 kV fornitura ai parchi industriali e alle aree residenziali circostanti. L'attrezzatura deve possedere un'elevata affidabilità e conformità ed essere compatibile con il sistema di alimentazione locale a 50 Hz.

2. Soluzione applicativa: Usune ha personalizzato 28 pannelli KYN28A-12 11kV MV VCB, adottando una singola barra collettrice segmentata architettura e dotato di interruttori automatici in vuoto VS1 per soddisfare i requisiti di alimentazione a doppio circuito.

3. Risultati dell'implementazione: nei tre anni trascorsi dalla sua messa in servizio, l'apparecchiatura ha funzionato senza alcun problema guasti, superando con successo numerosi test in condizioni estreme come temporali e temperature elevate. Completa accuratamente la distribuzione dell'energia e la protezione dai guasti, aiutando la sottostazione a raggiungere "zero interruzioni di corrente". funzionamento e manutenzione", e ha ricevuto un alto riconoscimento dal dipartimento energetico locale.

Caso 2: potenziamento della distribuzione di energia ad alta tensione in uno stabilimento europeo di produzione automobilistica

1. Contesto del progetto: i reparti di stampaggio e verniciatura della fabbrica hanno requisiti di energia estremamente elevati stabilità dell'alimentazione, rendendo necessario un aggiornamento a un sistema di distribuzione dell'energia da 11 kV. L'attrezzatura deve essere conforme alla normativa UE Standard IEC, considerando anche la facilità di manutenzione e l'utilizzo dello spazio.

2. Soluzione applicativa: sono stati selezionati 16 pannelli Usune 11kV MT VCB, utilizzando un carrello posizionato centralmente struttura, compatibile con un sistema di sbarre singolo, e dotata di scaldiglie anticondensa ed intelligenti moduli di monitoraggio della temperatura e dell'umidità.

3. Risultati di implementazione: L'apparecchiatura si adatta perfettamente al sistema europeo a doppia frequenza 50Hz/60Hz. L'installazione non influisce sulla normale produzione dell'officina e il carretto può essere rapidamente estratto per la manutenzione. Dopo l'aggiornamento, il tasso di interruzione dell'alimentazione elettrica della fabbrica è diminuito del 90%, soddisfacendo le esigenze di produzione continua della produzione automobilistica.

Ambiente di lavoro

1.Temperatura aria ambiente: massima +40°C, minima -10°C;
2.Umidità relativa: media giornaliera ≤ 95%, media mensile ≤ 90%;
3.Altitudine: ≤ 1000 m;
4.Intensità sismica: non superiore al Grado 8;
5. L'apparecchiatura deve essere installata in luoghi esenti da rischi di incendio o esplosione, grave inquinamento e sostanze chimiche corrosione e forti vibrazioni.
6.Se l'apparecchiatura deve essere utilizzata in condizioni ambientali che superano i normali requisiti specificati in GB 3906, le modalità pertinenti dovranno essere concordate tra l'utilizzatore e il produttore.

Specifiche tecniche

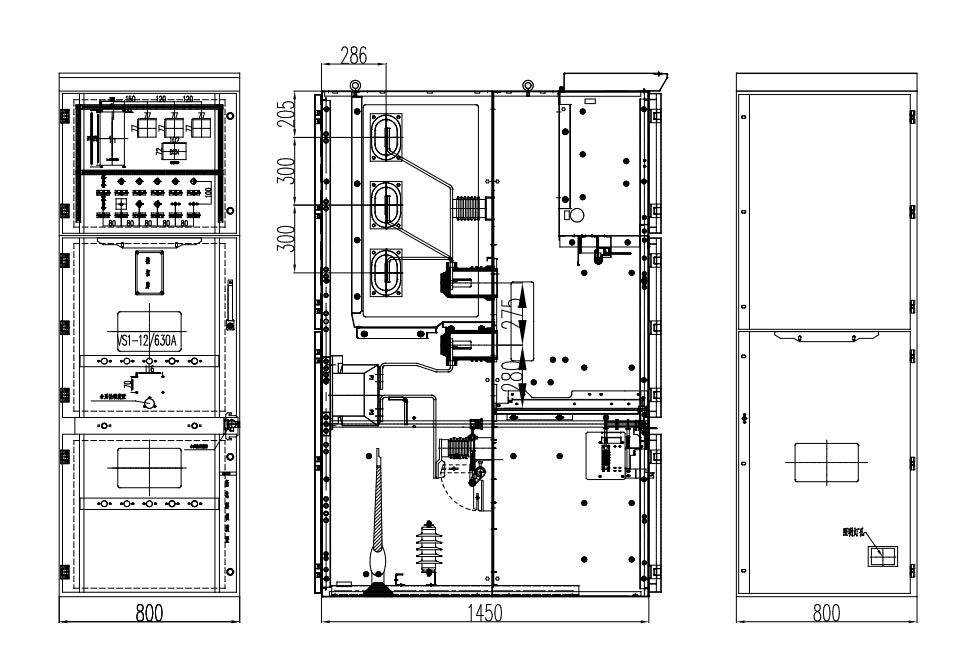

Dimensione esterna del prodotto

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

Q1: Funzione di interblocco quintuplice?

R: Include cinque funzioni principali come l'interruttore automatico anti-malfunzionamento, con doppia funzione meccanica ed elettrica interblocco per evitare malfunzionamenti.

D2: I pannelli Vcb MT da 11 kV sono compatibili con i sistemi da 10 kV?

R: Pienamente compatibile, nessuna modifica richiesta, può sostituire direttamente l'attrezzatura esistente e personalizzare i parametri è supportato.

Q3: Conformità all'esportazione e servizio post-vendita?

R: Conformi agli standard internazionali, le certificazioni regionali possono essere personalizzate; risposta rapida da parte della Cina fabbrica e servizio post-vendita localizzato da punti vendita globali.

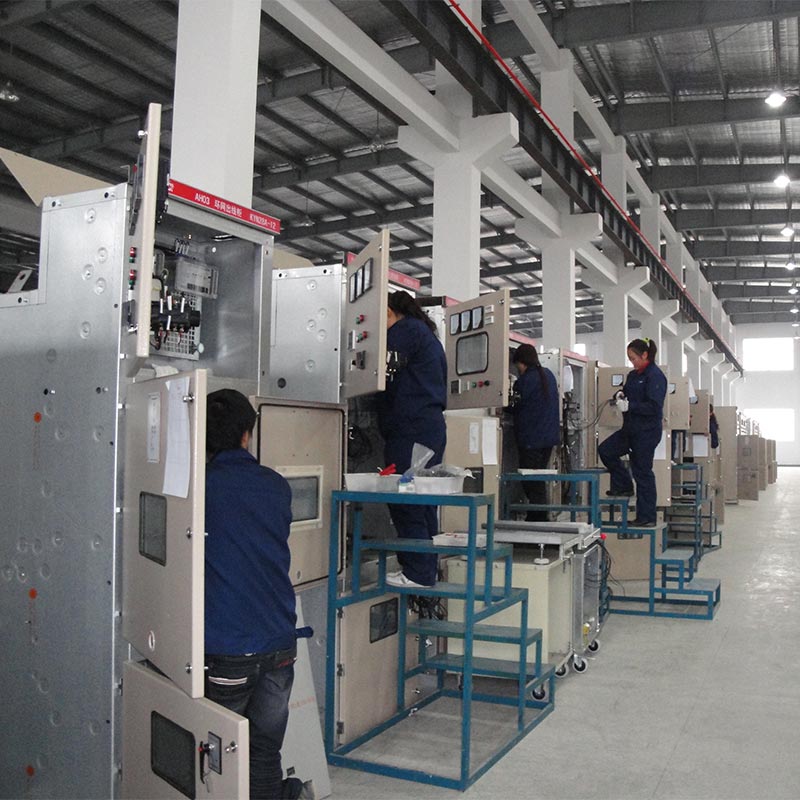

Forza del marchio e della fabbrica

Usune fa affidamento sulla sua fabbrica principale in Cina, con una capacità produttiva annua di oltre 5.000 pannelli. Si vanta gestione end-to-end digitalizzata, che integra ricerca e sviluppo, produzione e vendite. I suoi prodotti coprono oltre 30 paesi, rendendolo un fornitore e produttore affidabile di distribuzione di energia a media tensione per clienti globali.
