Con il continuo sviluppo dei sistemi di alimentazione industriale, le centrali elettriche e gli impianti elettrici richiedono soluzioni più sicure e affidabili per l'isolamento dell'alimentazione durante la manutenzione delle apparecchiature.Sezionatori ad alta tensionesvolgono un ruolo essenziale nel garantire la sicurezza elettrica fornendo un isolamento affidabile e migliorando l'efficienza della manutenzione.

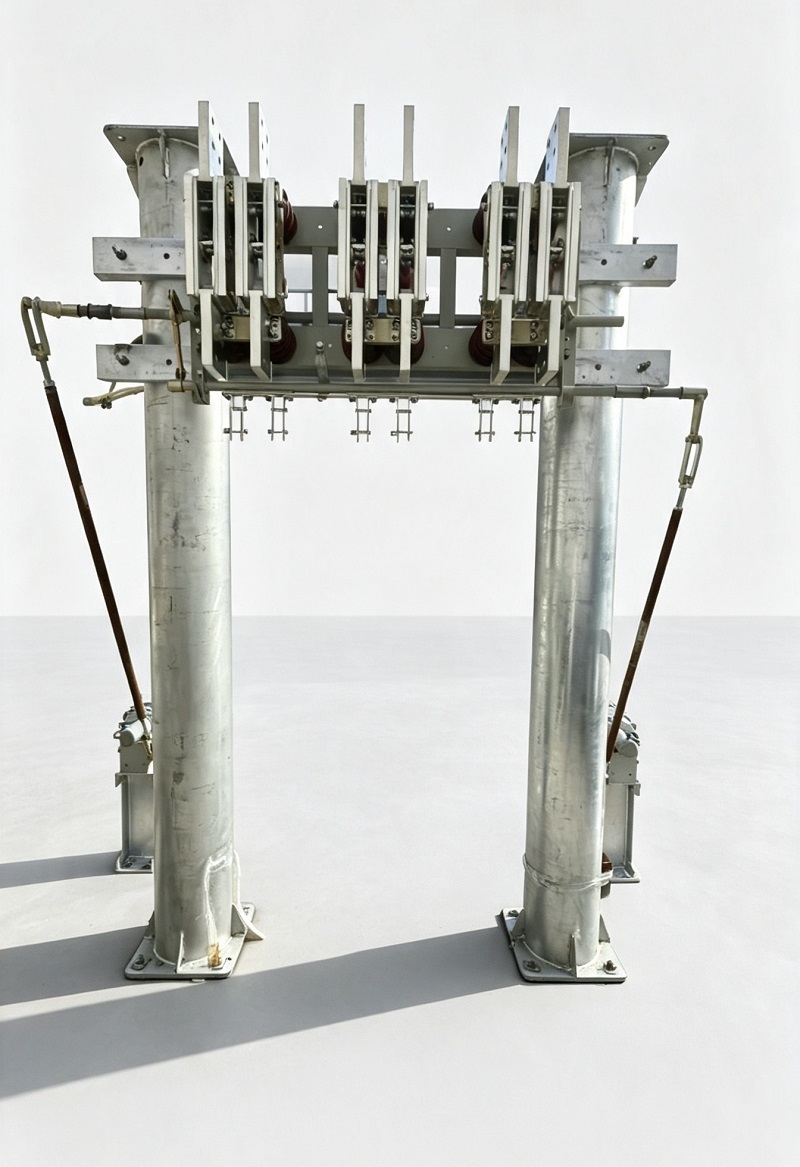

Il sezionatore ad alta tensione per interni serie GN22-6 è un dispositivo elettrico ad alta tensione di nuova generazione sviluppato per sistemi di alimentazione a media tensione. Integrando una tecnologia avanzata di trasmissione meccanica, strutture di contatto ottimizzate e componenti conduttivi ad alta resistenza, la serie GN22-6 fornisce prestazioni di isolamento affidabili per grandi centrali elettriche e applicazioni elettriche industriali.
Il sezionatore ad alta tensione per interni GN22-6 viene utilizzato principalmente in grandi centrali elettriche e sistemi elettrici per isolare l'alimentazione durante l'ispezione e la manutenzione delle apparecchiature. Il prodotto può essere configurato come tre unità unipolari indipendenti o un gruppo tripolare integrato, offrendo opzioni di installazione flessibili per i diversi requisiti del sistema di alimentazione.
Il sezionatore e il relativo meccanismo di comando sono conformi alla norma GB 1985 (corrente alternataSezionatori ad alta tensionee sezionatori di terra), garantendo prestazioni affidabili e compatibilità con gli standard delle apparecchiature elettriche ad alta tensione.
| Articolo | Requisito tecnico |
|---|---|
| Altitudine | ≤1000 m |
| Temperatura ambiente | -25℃~+40℃ |
| Umidità relativa | ≤90% (a +25℃) |
| Ambiente di installazione | Nessun gas fortemente corrosivo, nebbia salina, polvere, sostanze esplosive o erosive |
| Condizione di vibrazione | Nessuna vibrazione grave e frequente |
La serie GN22-6 adotta una struttura a lama di coltello a tre poli. I componenti conduttivi di ciascun palo sono fissati sul telaio di base tramite isolatori montanti o isolatori passanti, garantendo un supporto meccanico stabile e prestazioni di isolamento elettrico.
Le lame dell'interruttore sono realizzate con piastre di rame ispessite con tecnologia di lavorazione di precisione, migliorando la qualità della superficie e la conduttività elettrica dei componenti conduttivi. La struttura dei contatti ottimizzata fornisce prestazioni di connessione affidabili e offre capacità di autopulizia durante il funzionamento, contribuendo a ridurre la resistenza dei contatti e migliorare la stabilità del servizio.
Diversamente dai tradizionali meccanismi di sezionamento, la serie GN22-6 adotta un meccanismo di chiusura e bloccaggio in due fasi appositamente progettato per risolvere la sfida comune tra elevata pressione di contatto e coppia operativa.
Durante la prima rotazione di 80° dell'albero principale, la lama dell'interruttore si sposta dalla posizione completamente aperta alla posizione preliminare di chiusura.

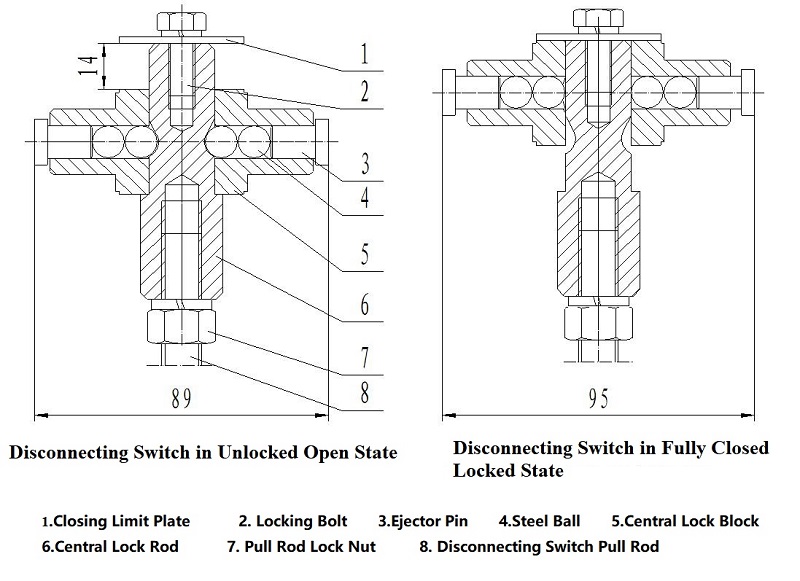

Durante la successiva rotazione di 10°, il meccanismo del blocco di bloccaggio aziona l'asta di bloccaggio centrale, le sfere d'acciaio e i perni di espulsione. Le piastre di bloccaggio magnetico amplificano la forza attraverso una struttura a leva, aumentando la spinta di circa 5,5 volte e generando una forte pressione di contatto sulla lama dell'interruttore.
Questa struttura innovativa prevede:
La serie GN22-6 supporta vari requisiti di corrente nominale, rendendola adatta per applicazioni di distribuzione dell'alimentazione ad alta corrente e isolamento di manutenzione.
| Modello | Tensione nominale (kV) | Tensione operativa massima (kV) | Tensione di resistenza alla frequenza di alimentazione di 1 minuto (kV) | Corrente nominale (A) | Corrente di stabilità dinamica (kA) | Corrente di stabilità termica 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Note: GN22-10 rappresenta il tipo a montaggio piatto; C rappresenta il tipo a parete passante; D rappresenta il tipo di messa a terra.
Il sezionatore GN22-6 supporta metodi di installazione orizzontale, verticale e inclinata, consentendo un'integrazione flessibile in diversi sistemi elettrici.
I meccanismi operativi compatibili includono:
| Corrente nominale | Coppia operativa massima |
|---|---|
| 2000A | <145 Nm |
| 3150A | <180 Nm |
| 4000A | <200 Nm |
| 5000A | <250 Nm |
| 6300A | <300 Nm |
| 8000A | <350 Nm |
Per mantenere prestazioni stabili, è necessario eseguire ispezioni e manutenzioni regolari dopo la messa in servizio. Le procedure di manutenzione consigliate includono:
| Componente | Materiale consigliato |
|---|---|
| Componenti in movimento | Grasso lubrificante ZG-1 |
| Contatto Protezione della superficie | SYB1607 Petrolato industriale |
Poiché i sistemi elettrici continuano a svilupparsi verso capacità più elevate e maggiore affidabilità, la tecnologia avanzata dei sezionatori è diventata sempre più importante per la sicurezza elettrica e la manutenzione delle apparecchiature.
Grazie alla capacità di corrente elevata, alle strutture di contatto ottimizzate e al design meccanico affidabile, il sezionatore ad alta tensione per interni GN22-6 fornisce una soluzione di isolamento affidabile per centrali elettriche, sottostazioni e sistemi elettrici industriali.
Migliorando la sicurezza operativa e l'affidabilità delle apparecchiature, la serie GN22-6 supporta la modernizzazione e lo sviluppo stabile delle infrastrutture di alimentazione a media tensione.
