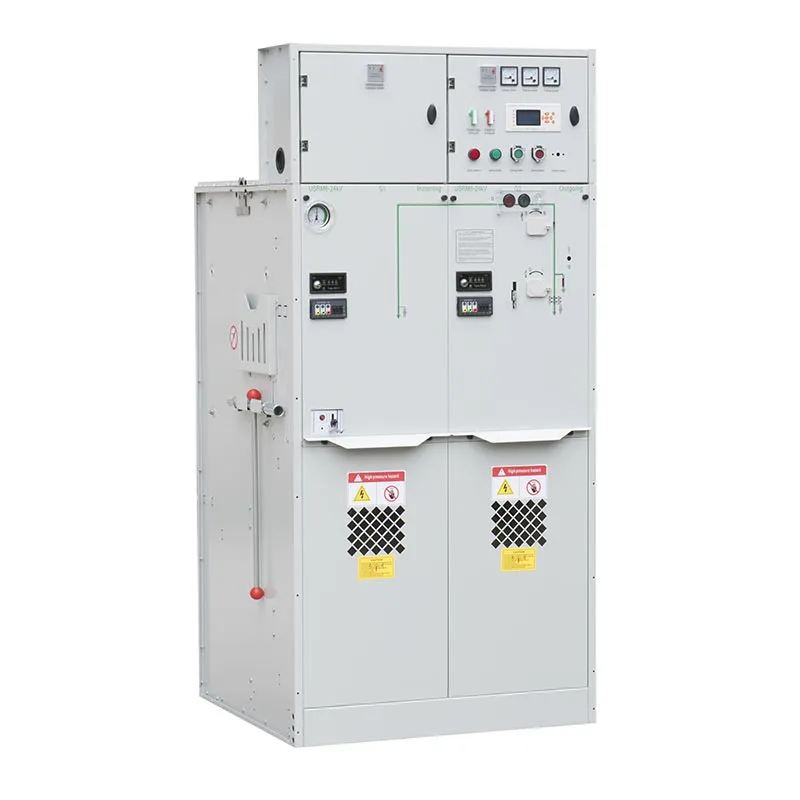

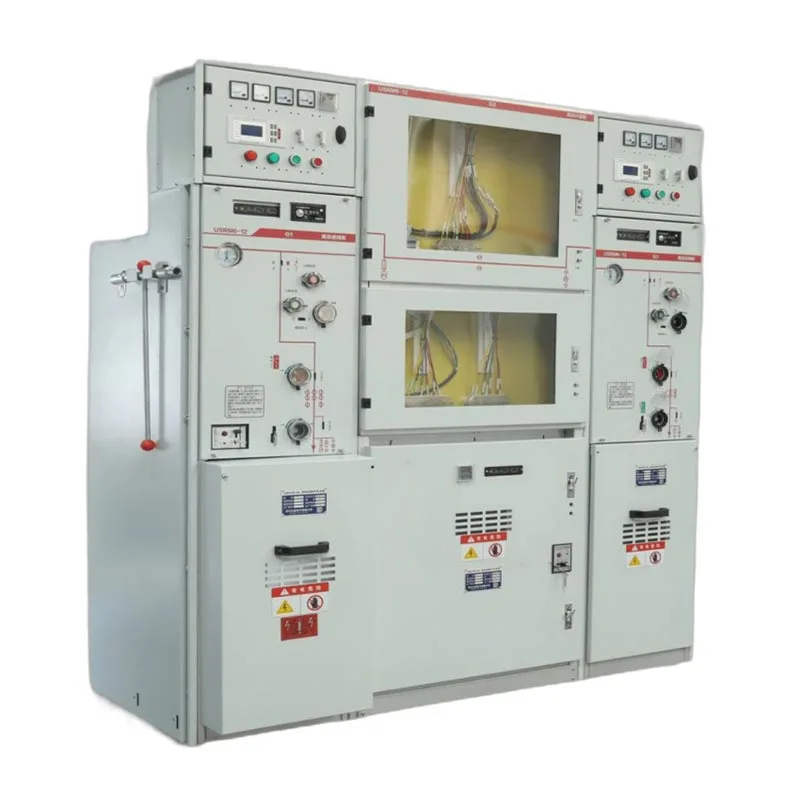

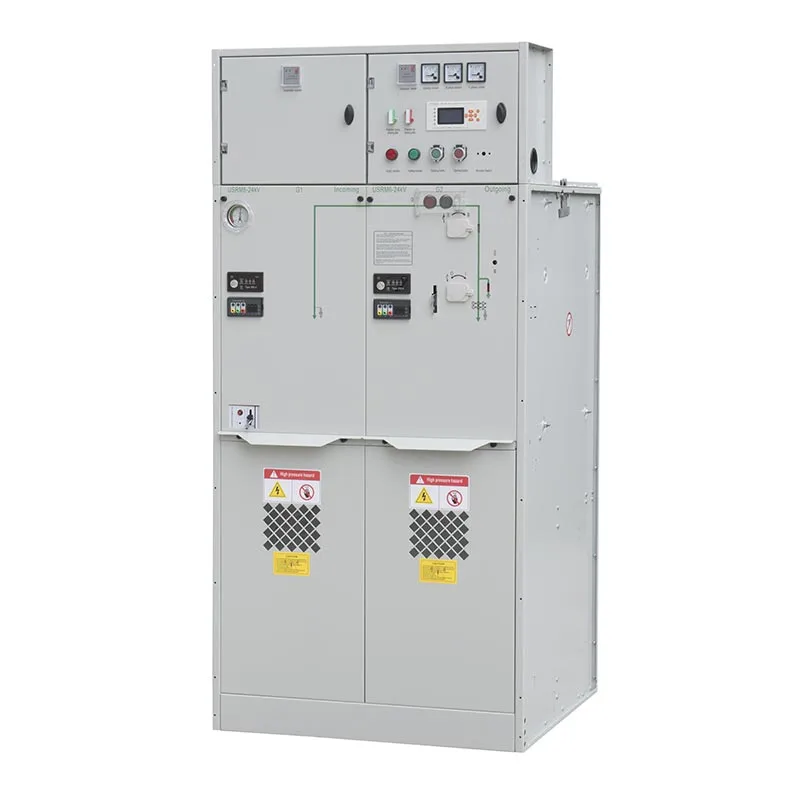

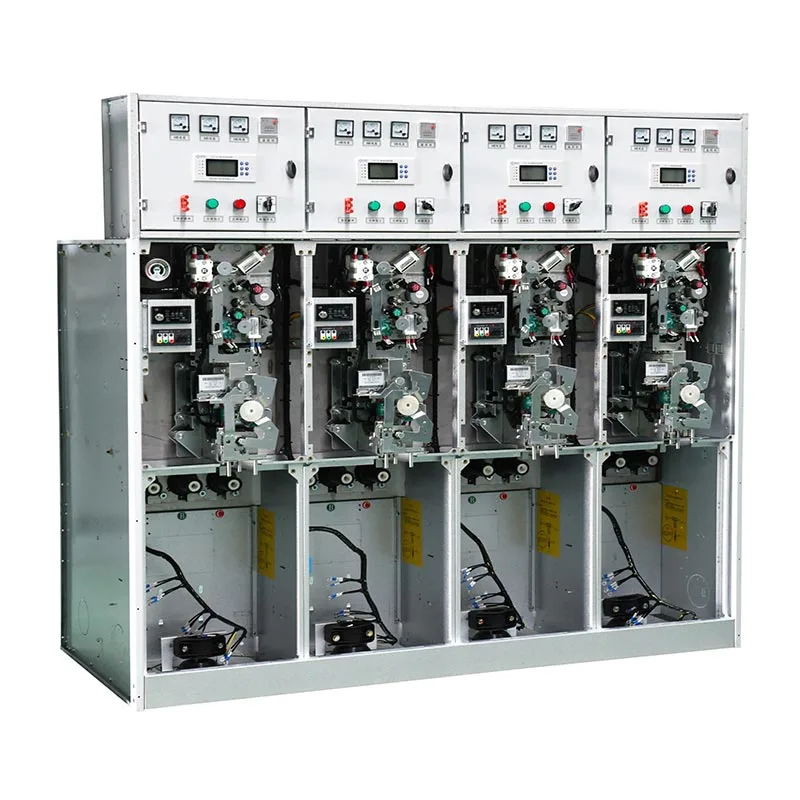

Per gli acquirenti di quadri per unità principali ad anello RMU da 22 kV SF6 GIS, le considerazioni chiave non riguardano solo le prestazioni di commutazione, ma inoltre la rapidità con cui possono essere individuati i guasti, la sicurezza con cui gli operatori possono accedere all'apparecchiatura e il livello di manutenzione richiesto per tutta la sua vita utile. Usune soddisfa questi requisiti attraverso l'indicazione di tensione alta, guasto indicatori, protezione del microcomputer e un sistema di gas sigillato a pressione.
L'RMU può essere dotata di indicatori di guasto per guasti fase-fase e fase-terra. Una volta che si verifica un guasto, l'indicatore fornisce un allarme per aiutare il personale operativo a identificare la sezione interessata e individuare il punto di guasto in modo più efficiente.
Per le reti di distribuzione collegate ad un centro di monitoraggio, le informazioni sui guasti possono essere trasmesse anche al server di monitoraggio, che consente alla sala di controllo di identificare l'area del guasto e la posizione specifica senza fare affidamento interamente su ispezione manuale.
Il dispositivo di indicazione sotto tensione ad alta tensione fornisce un promemoria visivo per verificare se il circuito primario è energizzato. Supporta inoltre la verifica di fase per aiutare gli operatori a confermare lo stato elettrico prima dell'operazione.
Un collegamento di interblocco elettrico e la relativa serratura magnetica possono impedire l'apertura della porta della cella cavi aperto mentre il cavo in ingresso rimane sotto tensione, fornendo un ulteriore livello di protezione durante la manutenzione.
Il dispositivo opzionale di protezione, misurazione e controllo del microcomputer sostituisce il tradizionale relè elettromagnetico protezione con tecnologia di monitoraggio digitale. Può essere utilizzato per linee, trasformatori di distribuzione e altri primari attrezzatura.
Il sistema può integrare funzioni di protezione, misurazione, allarme e controllo di corrente e tensione, supportando gestione intelligente dell'energia e comunicazione con la rete di monitoraggio del cliente.

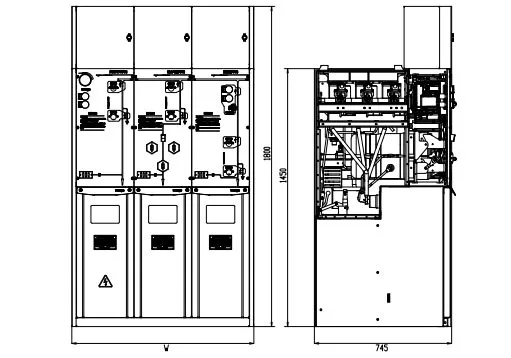

| NO. | Elementi | Unità | Unitàà interruttore di interruzione del carico | unità combinata | Unitàà interruttore automatico |
| 1 | Tensione nominale | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frequenza nominale | Hz | 50 | 50 | 50 |
| 3 | Corrente nominale | A | 630 | 125 (dipende dalla corrente del fusibile) | 630 |
| 4 | Livello di isolamento nominale: 1 minuto. Tensione di resistenza alla frequenza: fase interfase, terra | kV | 42/65 | 42/65 | 42/65 |
| Livello di isolamento nominale: 1 minuto. Resistenza alla frequenza e distanza di isolamento dalla tensione | kV | 48/79 | 48/79 | 48/79 | |
| Livello di isolamento nominale: 1 min. Tensione di resistenza alla frequenza: circuito di controllo e ausiliario | kV | 2/2 | 2/2 | 2/2 | |
| Livello di isolamento nominale - Tensione di tenuta a impulso di illuminazione - Interfase, terra | kV | 75/125 | 75/125 | 75/125 | |
| Livello di isolamento nominale: resistenza agli impulsi di illuminazione, distanza di isolamento dalla tensione | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corrente nominale di tenuta al cortocircuito | kA/s | 25/4 | —— | 25/4 |
| 6 | Corrente nominale di tenuta di picco | kA | 63 | —— | 63 |
| 7 | Corrente di cortocircuito nominale | kA | 63 | Limitato dal fusibile AT | 63 |
| 8 | Corrente di interruzione nominale di cortocircuito | kA | —— | Limitato dal fusibile AT | 25/25 |
| 9 | Corrente di trasmissione nominale | A | —— | 1700/1400 | —— |
| 10 | Corrente di interruzione del carico attivo nominale | A | 630 | —— | —— |
| 11 | Corrente di interruzione nominale in circuito chiuso | A | 630 | —— | 630 |
| 12 | Interruttore/interruttore di interruzione meccanica del carico di vita | Volte | 10000 | 10000 | 20000 |
| Vita meccanica: interruttore di isolamento/terra | Volte | 5000 | 5000 | 5000 | |
| 13 | Resistenza del circuito | μΩ | ≤150 | —— | ≤150 |
| 14 | Pressione di carica nominale (pressione relativa di 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tasso annuo relativo di perdita di gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Grado di protezione IP‑Armadio | IP4X | IP4X | IP4X | |
| Grado di protezione IP‑Serbatoio gas | IP67 | IP67 | IP67 |
Quando si verifica un cortocircuito tra le fasi o tra una fase e terra, l'indicatore di guasto fornisce un allarme indicazione. Il personale di manutenzione può utilizzare il segnale per identificare l'alimentatore interessato e restringere il campo del guasto posizione.
Per i progetti che richiedono un monitoraggio centralizzato, le informazioni sui guasti possono essere trasmesse al centro di monitoraggio. Il il computer di monitoraggio può visualizzare la sezione e la posizione del guasto corrispondente, aiutando le squadre di manutenzione a ridurre tempo di ricerca dei guasti e ripristino dell'alimentazione in modo più efficiente.
I componenti principali dell'armadio SF6 sono progettati come un sistema sigillato e generalmente non richiedono routine manutenzione durante la durata di servizio specificata in condizioni operative normali.
Il serbatoio del gas è realizzato in acciaio inossidabile, garantendo resistenza alla corrosione a lungo termine. Il meccanico i componenti operativi sono posizionati all'esterno del serbatoio del gas, effettuando l'ispezione, il funzionamento e la sostituzione dei componenti più conveniente quando è richiesta assistenza.
Per installazioni esposte a polvere, sabbia o inquinamento estremi, ispezione periodica delle parti meccaniche rotanti e si raccomandano le condizioni di lubrificazione.
La serie USRM6 utilizza un sistema di gas sigillato a pressione e non richiede un'ispezione speciale del gas in condizioni normali condizioni operative.
Prima dell'uso è necessario controllare il manometro. In condizioni normali, l'indicatore di pressione dovrebbe rimanere all'interno dell'area operativa verde. La pressione di riferimento è 0,14 MPa, con la pressione del gas mantenuta al di sopra 0,135 MPa a 20°C nelle condizioni di tenuta specificate.
Il tasso annuo di perdite di gas previsto è inferiore allo 0,1%, supportando prestazioni di tenuta del gas a lungo termine.
Il quadro da 22kv Sf6 Gis Rmu Ring Main Unit è sviluppato con riferimento ai requisiti IEC 298, con un design durata di servizio di oltre 30 anni in normali condizioni operative.
Il design ermetico dell'interruttore aiuta a mantenere la tenuta del gas per tutto il periodo di servizio previsto, riducendone la necessità manutenzione frequente relativa al gas e aiuto ai clienti nel controllo dei costi operativi a lungo termine.
| Considerazione chiave | Usune 22kV SF6 GIS RMU | RMU convenzionale |
| Isolamento | Isolamento in gas SF6 | Dipende dal design dell'attrezzatura |
| Rilevamento guasti | Indicazione di guasto locale e remota opzionale | Spesso si affida maggiormente all'ispezione manuale |
| Monitoraggio | Protezione digitale e comunicazione disponibili | Potrebbe richiedere apparecchiature di monitoraggio separate |
| Sicurezza | Indicazione in tempo reale e interblocco elettrico/magnetico | Dipende dalla configurazione |
| Manutenzione | Sistema primario sigillato con bassi requisiti di manutenzione | I requisiti di manutenzione variano |
| Serbatoio del gas | Serbatoio sigillato in acciaio inox | Dipende dalla costruzione |
| Durata di servizio | Progettato per più di 30 anni in condizioni normali | Dipende dalla progettazione e dalla manutenzione del prodotto |
Il quadro Usune 22kv Sf6 Gis Rmu Ring Main Unit è adatto per reti di distribuzione industriale in cui sono presenti più gli alimentatori necessitano di una commutazione affidabile e di una rapida localizzazione dei guasti. Gli indicatori di guasto e i dispositivi di protezione digitale possono aiutare i team di manutenzione identificano le sezioni anomale in modo più efficiente.
L'RMU può essere configurato con funzioni di protezione e misurazione del microcomputer per trasformatori di distribuzione, fornire funzioni di monitoraggio, allarme e protezione della corrente e della tensione all'interno della rete di media tensione.
Per i clienti che sviluppano sistemi di distribuzione dell'energia intelligenti, l'RMU può collegare protezione, misurazione e guasto funzioni di indicazione e comunicazione a un sistema di monitoraggio centrale, che supporta l'identificazione remota dei guasti e gestione della rete più efficiente.
Un cliente ha utilizzato il quadro elettrico Usune 22kv Sf6 Gis Rmu Ring Main Unit per una rete ad anello industriale con più alimentatori in entrata e in uscita. Durante la messa in servizio, il cliente si è concentrato sulla rapidità con cui gli operatori potevano farlo identificare l'alimentatore interessato quando si è verificato un guasto tra fase e fase o tra fase e terra. L'indicatore di guasto integrato fornito informazioni sugli allarmi locali, aiutando il personale di manutenzione a restringere la sezione dei guasti prima dell'esecuzione sopralluogo in loco.
Per un'applicazione di distribuzione del trasformatore, il cliente ha scelto l'RMU con protezione del microcomputer e dispositivo di controllo. Il sistema ha fornito monitoraggio digitale della corrente e della tensione insieme a protezione e allarme funzioni. Il cliente ha trovato questa configurazione più conveniente per monitorare le condizioni operative del trasformatore piuttosto che affidarsi solo alla protezione relè convenzionale.
Un cliente che necessitava di un monitoraggio centralizzato della distribuzione ha collegato l'indicazione di guasto e la protezione digitale dell'RMU funzioni al centro di monitoraggio. Quando veniva generato un segnale di guasto, la schermata di monitoraggio poteva identificare il sezione dei guasti corrispondente, consentendo alla squadra operativa di determinare dove era necessaria l'ispezione sul campo e migliorare l’efficienza della risoluzione dei problemi.
Per i clienti che utilizzano la RMU in normali condizioni di servizio, il serbatoio sigillato del gas SF6 riduce la necessità di manutenzione interna ordinaria. I clienti apprezzano anche i componenti operativi meccanici esterni perché possono esserlo ispezionati o sostituiti più convenientemente quando è necessaria la manutenzione.
Zhejiang Usune Electric Co., Ltd. ha istituito sistemi di gestione secondo il sistema di gestione della qualità ISO 9001, ISO Sistema di Gestione Ambientale 14001 e Sistema di Gestione della Salute e Sicurezza sul Lavoro ISO 45001.

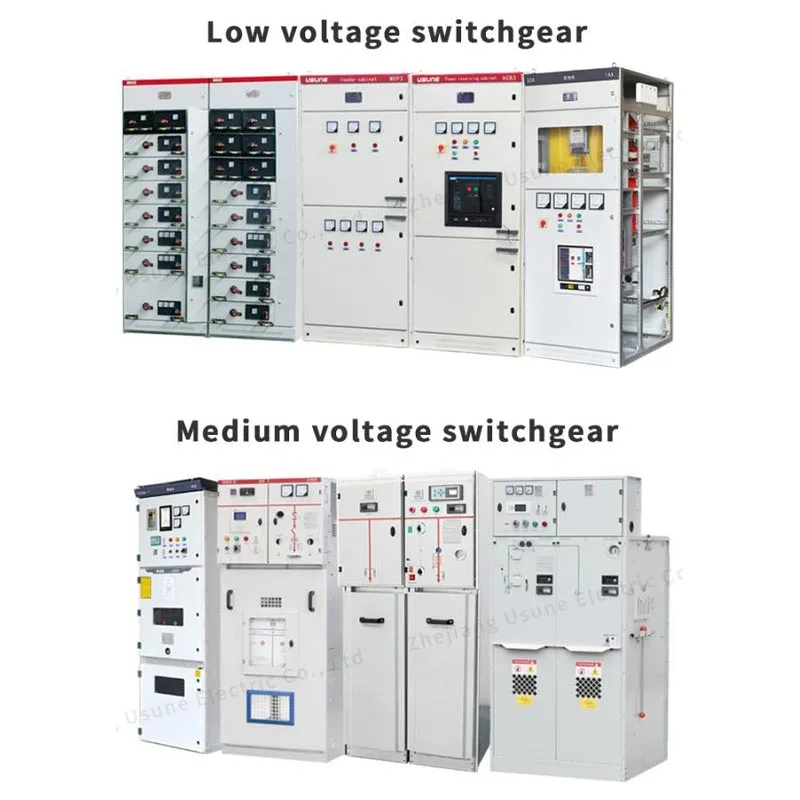

Per soddisfare le diverse esigenze del mercato internazionale, i prodotti dei quadri di media tensione Usune sono stati sottoposti a importanti interventi Prove di tipo standard IEC e GB, con prodotti applicabili che ottengono la certificazione CE. Questi sistemi supportano la coerenza qualità della produzione, test dei prodotti e conformità tecnica per progetti di distribuzione di energia a media tensione.
SÌ. La RMU può essere dotata di indicatori di guasto in grado di rilevare guasti fase-fase e fase-terra e fornire indicazioni di allarme locale.
SÌ. Se equipaggiato con il corrispondente sistema di comunicazione e monitoraggio, è possibile trasmettere informazioni sui guasti ad un centro di monitoraggio, dove è possibile visualizzare la sezione interessata e la posizione del guasto.
In condizioni operative normali, il sistema sigillato a pressione non richiede un'ispezione speciale del gas di routine. Il il manometro deve essere controllato prima dell'uso e deve rimanere all'interno dell'area verde in condizioni normali.
La serie USRM6 è progettata per una durata operativa di oltre 30 anni in condizioni operative normali, con un tasso annuo previsto di perdite di gas inferiore allo 0,1%.
Usune combina isolamento sigillato SF6, indicazione di guasto, indicazione di parti sotto tensione, interblocco di sicurezza, digitale protezione e funzionamento a bassa manutenzione in un'unica soluzione RMU a media tensione, rendendola adatta agli anelli moderni applicazioni di rete e di distribuzione intelligente.
