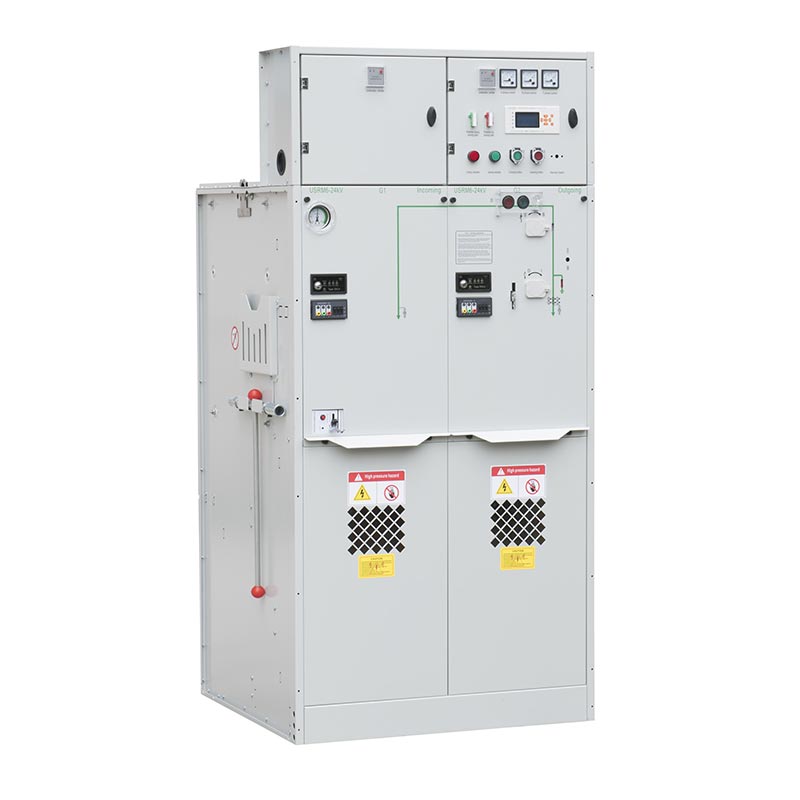

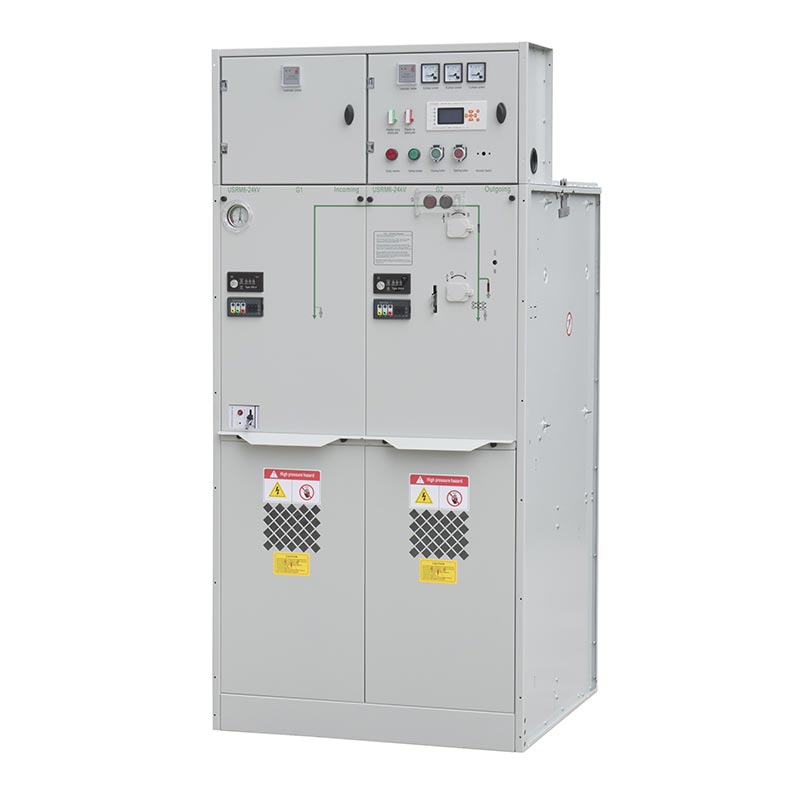

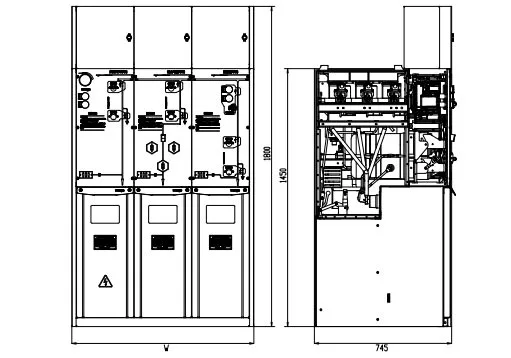

Il quadro Usune isolato in gas da 24 kV è disponibile con diverse unità funzionali per adattarsi alla distribuzione specifica requisiti. L'unità C è un'unità di sezionamento del carico per la commutazione del carico e il controllo della distribuzione, l'unità F è un carico Unità combinata interruttore-fusibile per la protezione del trasformatore e dell'alimentatore, mentre l'unità V è un'unità interruttore automatico per applicazioni che richiedono funzioni avanzate di commutazione e protezione.
Con la sua struttura chiusa compatta, la configurazione funzionale flessibile e le prestazioni di isolamento affidabili, Usune fornisce una soluzione pratica per i clienti che desiderano migliorare la sicurezza della distribuzione dell'energia riducendo al contempo l'installazione spazio.
Il design sigillato con isolamento in gas colloca i principali componenti elettrici all'interno di un armadio chiuso, riducendone la portata esposizione a polvere, umidità e contaminazione esterna. Questa struttura compatta aiuta a ottimizzare lo spazio di installazione e è particolarmente indicato per sottostazioni, impianti industriali e progetti di distribuzione urbana dove c'è spazio disponibile limitato.
Il quadro Usune isolato in gas da 24 kV supporta diverse configurazioni funzionali in base alla rete di distribuzione requisiti. L'unità C utilizza un interruttore di interruzione del carico per una commutazione affidabile del carico, l'unità F combina un interruttore di interruzione del carico interruttore con fusibili per la protezione del trasformatore e dell'alimentatore, mentre l'unità V utilizza un interruttore automatico per le applicazioni che richiedono funzionalità di commutazione e protezione più complete.
Il quadro è progettato per temperature ambiente da -40°C a +50°C, con temperatura media nelle 24 ore non superiore a 35°C. Può essere utilizzato fino a 4.000 m di quota, prestando particolare attenzione alla ricarica del gas pressione quando l'apparecchiatura è installata a un'altitudine superiore a 1.000 m. Per installazioni ad alta quota, la configurazione finale dovrebbe essere confermato con Usune in base alle condizioni operative effettive.
La struttura chiusa aiuta a ridurre l'influenza della contaminazione ambientale sui componenti interni, il che può farlo semplificare la gestione ordinaria delle apparecchiature. Ciò rende il quadro adatto a clienti che necessitano di affidabilità apparecchiature di media tensione con carico di lavoro di manutenzione ridotto.
L'altitudine di servizio standard è fino a 4.000 m. Quando l'apparecchiatura è installata ad un'altitudine superiore a 1.000 m, la pressione di carica può essere regolata in base all'effettiva altitudine di installazione. Per installazioni superiori a 2.000 m, è necessario prestare particolare attenzione alla riduzione della pressione atmosferica e ai conseguenti requisiti di isolamento.
L'apparecchiatura è progettata per un intervallo di temperatura ambiente compreso tra -40°C e +50°C, con una temperatura media superiore a 24 ore non superiore a 35°C. Questo ampio intervallo di temperature di esercizio consente al quadro di servire sia nelle regioni fredde che in quelle delle regioni fredde applicazioni con climi caldi quando le condizioni generali del progetto soddisfano i requisiti specificati.
L'umidità relativa è progettata per condizioni non superiori al 95% entro 24 ore e non superiori al 90% su un base mensile. L'ambiente di installazione deve inoltre essere esente da gas esplosivi o corrosivi che potrebbero influenzare negativamente l'apparecchiatura.
Il quadro deve essere installato in luoghi privi di gas esplosivi o corrosivi o soggetti a forti urti e impatti. Il il livello di contaminazione ambientale non deve superare il Livello III secondo GB/T 5582. Condizioni operative speciali deve essere comunicato al produttore prima della produzione in modo che possa essere effettuata la configurazione appropriata dell'apparecchiatura confermato.
L'unità C è progettata per la commutazione di carichi di media tensione e il controllo della distribuzione. Fornisce una pratica configurazione per applicazioni di alimentazione e di rete in cui è richiesta una commutazione affidabile del carico senza la necessità di a disposizione di protezione basata su interruttore automatico.
L'unità F combina un sezionatore di carico con fusibili per fornire funzioni di commutazione e protezione. Lo è particolarmente adatto per applicazioni su alimentatori di trasformatori in cui sono presenti apparecchiature compatte e un'efficace protezione da cortocircuito richiesto.
L'unità V utilizza un interruttore automatico per applicazioni che richiedono funzioni di commutazione e protezione più complete. È adatto per sistemi di distribuzione di media tensione dove sono presenti l'interruzione del circuito e il coordinamento della protezione requisiti importanti.
| NO. | Elementi | Unità | Unitàà interruttore di interruzione del carico | unità combinata | Unitàà interruttore automatico |
| 1 | Tensione nominale | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frequenza nominale | Hz | 50 | 50 | 50 |
| 3 | Corrente nominale | A | 630 | 125 (dipende dalla corrente del fusibile) | 630 |
| 4 | Livello di isolamento nominale: 1 minuto. Tensione di resistenza alla frequenza: fase interfase, terra | kV | 42/65 | 42/65 | 42/65 |
| Livello di isolamento nominale: 1 minuto. Resistenza alla frequenza e distanza di isolamento dalla tensione | kV | 48/79 | 48/79 | 48/79 | |
| Livello di isolamento nominale: 1 min. Tensione di resistenza alla frequenza: circuito di controllo e ausiliario | kV | 2/2 | 2/2 | 2/2 | |
| Livello di isolamento nominale - Tensione di tenuta a impulso di illuminazione - Interfase, terra | kV | 75/125 | 75/125 | 75/125 | |
| Livello di isolamento nominale: resistenza agli impulsi di illuminazione, distanza di isolamento dalla tensione | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corrente nominale di tenuta al cortocircuito | kA/s | 25/4 | —— | 25/4 |
| 6 | Corrente nominale di tenuta di picco | kA | 63 | —— | 63 |
| 7 | Corrente di cortocircuito nominale | kA | 63 | Limitato dal fusibile AT | 63 |
| 8 | Corrente di interruzione nominale di cortocircuito | kA | —— | Limitato dal fusibile AT | 25/25 |
| 9 | Corrente di trasmissione nominale | A | —— | 1700/1400 | —— |
| 10 | Corrente di interruzione del carico attivo nominale | A | 630 | —— | —— |
| 11 | Corrente di interruzione nominale in circuito chiuso | A | 630 | —— | 630 |
| 12 | Interruttore/interruttore di interruzione meccanica del carico di vita | Volte | 10000 | 10000 | 20000 |
| Vita meccanica: interruttore di isolamento/terra | Volte | 5000 | 5000 | 5000 | |
| 13 | Resistenza del circuito | μΩ | ≤150 | —— | ≤150 |
| 14 | Pressione di carica nominale (pressione relativa di 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tasso annuo relativo di perdita di gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Grado di protezione IP‑Armadio | IP4X | IP4X | IP4X | |
| Grado di protezione IP‑Serbatoio gas | IP67 | IP67 | IP67 |
I quadri Usune isolati in gas da 24 kV possono essere utilizzati in impianti industriali dove commutazione affidabile di media tensione e protezione sono essenziali per la produzione continua. L'involucro compatto aiuta a ottimizzare lo spazio della sala elettrica, mentre le configurazioni C, F e V consentono di abbinare l'apparecchiatura a diversi alimentatori e trasformatori requisiti.
Le unità F e V possono essere configurate per applicazioni di trasformatori e alimentatori in cui funzioni di protezione e commutazione devono essere integrati in un sistema compatto di media tensione. Il design chiuso aiuta anche a proteggere l'interno componenti dalla contaminazione ambientale.
Le sottostazioni urbane, le strutture commerciali e i progetti infrastrutturali hanno spesso requisiti rigorosi per le apparecchiature dimensioni e affidabilità operativa. Il design compatto del quadro Usune isolato in gas da 24 kV lo rende adatto a progetti in cui lo spazio di installazione è limitato ed è richiesta una distribuzione affidabile di media tensione.
I quadri isolati in gas utilizzano una struttura chiusa e compatta, che consente la commutazione e la protezione richieste funzioni da integrare in un ingombro di installazione ridotto. Quadri tradizionali isolati in aria in genere richiede maggiori distanze elettriche, con conseguente maggiore spazio richiesto.
La struttura chiusa dei quadri elettrici isolati in gas Usune riduce l'esposizione diretta dei componenti elettrici interni alla polvere, all’umidità e alla contaminazione esterna. Le apparecchiature tradizionali con isolamento in aria dipendono maggiormente dal ambiente di installazione circostante e potrebbe richiedere una protezione ambientale aggiuntiva in luoghi difficili.
Le unità C, F e V consentono ai clienti di selezionare diverse funzioni di commutazione e protezione in base alle loro esigenze requisiti di distribuzione. Questo approccio modulare offre una maggiore flessibilità rispetto all'utilizzo di un singolo quadro fisso configurazione per diverse applicazioni.
Il quadro elettrico isolato in gas Usune da 24 kV è progettato con riferimento agli standard cinesi applicabili per la media tensione quadri e apparecchiature elettriche, inclusi GB 3804-2004 per interruttori di manovra-sezionatori CA ad alta tensione, GB 1984-2014 per interruttori automatici CA ad alta tensione, GB 16926-2009 per combinazioni interruttore-fusibile con interruzione del carico CA ad alta tensione e GB 1985-2014 per interruttori di isolamento e messa a terra CA ad alta tensione.
L'apparecchiatura fa inoltre riferimento a GB 3906-2006 per quadri e apparecchiature di controllo con custodia metallica da 3,6 kV–40,5 kV CA, GB/T 11022-2011 per i requisiti tecnici comuni delle apparecchiature di manovra e controllo ad alta tensione, GB 4208-2008 per le custodie protezione, GB/T 5582-1993 per i livelli di inquinamento dell'isolamento esterno e DL/T 404-2007 per quadri elettrici CA con custodia metallica e dispositivi di controllo.
Altri requisiti applicabili includono GB/T 13384-2008 per le condizioni tecniche dei prodotti meccanici ed elettrici, GB 191-2008 per i contrassegni di imballaggio e trasporto e GB 311.1-2012 per il coordinamento dell'isolamento dell'alta tensione apparecchiature di trasmissione e distribuzione. Gli standard finali applicabili dovrebbero essere confermati in base al prodotto configurazione e mercato di riferimento.
I quadri di media tensione Usune sono stati applicati in progetti industriali come impianti chimici e manifatturieri strutture. I clienti si concentrano su un funzionamento stabile, un'installazione compatta e prestazioni di protezione affidabili. Il la struttura sigillata isolata in gas aiuta a ridurre l'influenza di polvere, umidità e condizioni ambientali, supportando affidabilità delle apparecchiature a lungo termine.
I prodotti Usune sono stati forniti per progetti infrastrutturali e legati all'energia, comprese centrali idroelettriche e petrolio strutture di stoccaggio e progetti di trasporto. I clienti apprezzano la configurazione funzionale flessibile C, F e V, che consente di adattare il quadro alle diverse esigenze di commutazione, protezione e distribuzione.
In base alle applicazioni del progetto, i clienti apprezzano principalmente i quadri Usune per il suo design compatto, affidabile prestazioni di isolamento, configurazione flessibile e bassi requisiti di manutenzione. La struttura modulare aiuta i clienti selezionano le soluzioni adatte in base ai diversi sistemi di distribuzione di media tensione.
Zhejiang Usune Electric Co., Ltd. ha istituito un sistema completo di gestione della qualità secondo la norma ISO 9001 Qualità Sistema di Gestione, Sistema di Gestione Ambientale ISO 14001 e Gestione della Salute e Sicurezza sul Lavoro ISO 45001 Sistema.
Per soddisfare le diverse esigenze del mercato, i quadri Usune isolati in gas da 24 kV hanno superato i relativi standard IEC e GB test e ottenuto la certificazione CE. I prodotti sono fabbricati secondo rigorose procedure di controllo qualità per supportare prestazioni affidabili, sicurezza e conformità per le applicazioni globali di distribuzione dell'energia a media tensione.
L'intervallo di temperatura ambiente specificato è compreso tra -40°C e +50°C, con una temperatura media nelle 24 ore non superiore a 35°C.
L'umidità relativa specificata non è superiore al 95% entro 24 ore e non superiore al 90% su base mensile. Il l'apparecchiatura deve essere installata in un ambiente privo di gas esplosivi o corrosivi e entro i limiti specificati livello di inquinamento.
SÌ. Le unità funzionali C, F e V possono essere selezionate in base alla rete di distribuzione, commutazione e requisiti di protezione. Per ambienti operativi speciali, i clienti devono fornire prima le condizioni pertinenti ordinando in modo che Usune possa valutare la configurazione adeguata.
La progettazione del prodotto fa riferimento agli standard GB e DL/T applicabili, compresi i requisiti riguardanti gli interruttori-sezionatori, interruttori automatici, combinazioni di fusibili, quadri con involucro metallico, protezione dell'involucro, coordinamento dell'isolamento e requisiti tecnici generali per i quadri ad alta tensione.
Zhejiang Usune Electric Co., Ltd. fornisce apparecchiature elettriche di media tensione per diverse distribuzioni di energia requisiti. Il quadro isolato in gas da 24 kV combina una struttura chiusa compatta con flessibili C, F e V unità funzionali, consentendo ai clienti di configurare le apparecchiature in base ai requisiti di rete specifici.
Usune supporta anche la comunicazione tecnica per condizioni operative speciali. Per applicazioni che coinvolgono livelli elevati altitudine, temperature estreme o altre condizioni ambientali non standard, i clienti possono fornire i dettagli del progetto prima di ordinare in modo che la configurazione dell'apparecchiatura e i parametri operativi possano essere valutati correttamente.
