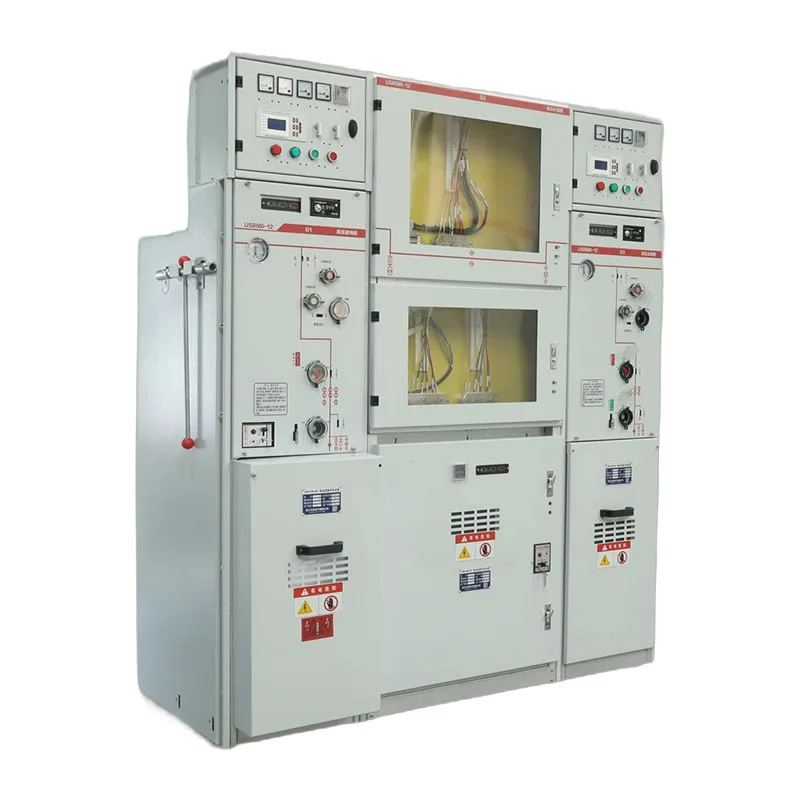

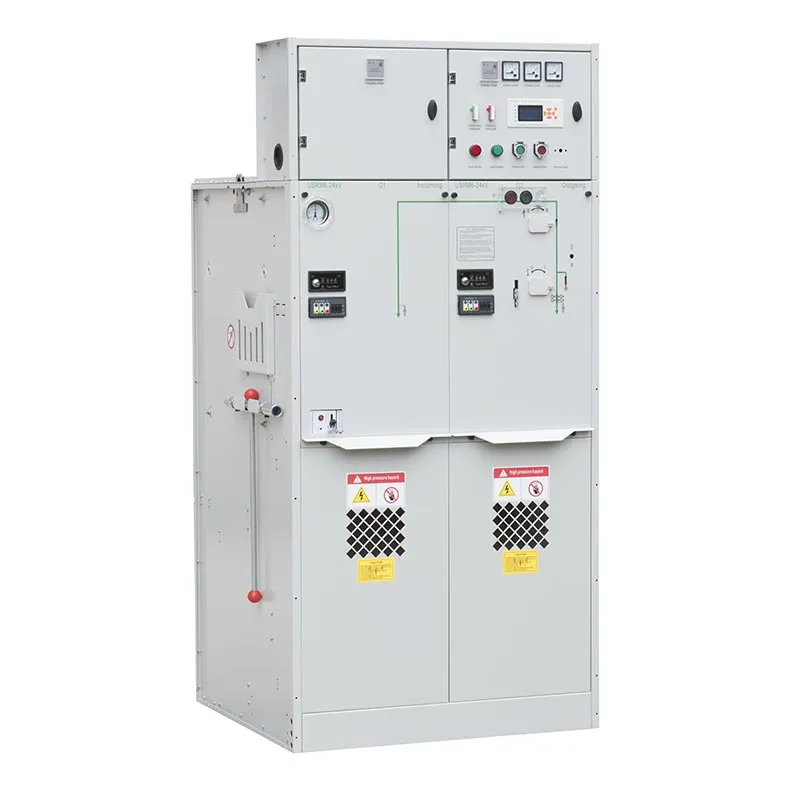

Diverso dai quadri convenzionali che fanno molto affidamento sugli ambienti di installazione, Usune 11kv Sf6 Gis Gas Il quadro isolato isola i principali componenti elettrici all'interno di un compartimento sigillato per il gas. La meccanica integrata Il sistema di interblocco aiuta a prevenire operazioni errate, migliorando sia la sicurezza dell'operatore che l'affidabilità dell'attrezzatura.
Il quadro è ampiamente utilizzato nelle sottostazioni di trasformazione, nei sistemi di distribuzione dell'energia industriale, negli edifici commerciali, progetti infrastrutturali e altre applicazioni a media tensione da 11 kV in cui sicurezza, affidabilità e facilità d'uso sono importanti essenziale.
I componenti del circuito principale sono racchiusi all'interno di un serbatoio sigillato di gas SF6, riducendo l'esposizione diretta all'esterno condizioni ambientali. Questo design aiuta a proteggere i componenti elettrici da polvere, umidità, inquinamento e condensa, migliorando la stabilità operativa a lungo termine.
La struttura chiusa riduce inoltre l'ingombro rispetto ai tradizionali quadri isolati in aria Quadro Usune 11kv Sf6 Gis isolato in gas adatto per sottostazioni compatte e cabine elettriche con spazio limitato.
Usune 11kV SF6 GIS è progettato con molteplici protezioni di sicurezza meccaniche per prevenire operazioni errate. Tutto gli interruttori devono essere azionati utilizzando l'apposita maniglia di manovra, garantendo procedure di commutazione controllate.
L'interruttore-sezionatore o l'interruttore automatico in vuoto e il corrispondente interruttore di messa a terra sono dotati di protezione interna interblocco meccanico. Se necessario, è possibile applicare anche un ulteriore interblocco con lucchetto, fornendo un livello più elevato sicurezza durante la manutenzione e il funzionamento.
La porta inferiore può essere aperta solo quando l'interruttore di messa a terra è chiuso e l'interruttore-sezionatore è aperto posizione, impedendo l’accesso alle parti sotto tensione.
L'interruttore di messa a terra non può essere azionato quando lo sportello inferiore è aperto, contribuendo a prevenire condizioni di manutenzione non sicure.
L'interruttore-sezionatore non può essere chiuso quando l'interruttore di terra è chiuso, e l'interruttore di terra non può esserlo azionato quando il sezionatore di carico è chiuso.
Per il funzionamento con alimentazione elettrica, la porta della cella cavi deve essere prima chiusa. L'interruttore a tre posizioni è quindi azionato dalla posizione di messa a terra alla posizione di isolamento e infine alla posizione di chiusura.
Per l'isolamento dell'alimentazione, l'interruttore a tre posizioni viene azionato dalla posizione di chiusura alla posizione di isolamento e poi a posizione di messa a terra, consentendo un accesso sicuro al vano cavi.
| NO. | Elementi | Unità | Unitàà interruttore di interruzione del carico | unità combinata | Unitàà interruttore automatico |
| 1 | Tensione nominale | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frequenza nominale | Hz | 50 | 50 | 50 |
| 3 | Corrente nominale | A | 630 | 125 (dipende dalla corrente del fusibile) | 630 |
| 4 | Livello di isolamento nominale: 1 minuto. Tensione di resistenza alla frequenza: fase interfase, terra | kV | 42/65 | 42/65 | 42/65 |
| Livello di isolamento nominale: 1 minuto. Resistenza alla frequenza e distanza di isolamento dalla tensione | kV | 48/79 | 48/79 | 48/79 | |
| Livello di isolamento nominale: 1 min. Tensione di resistenza alla frequenza: circuito di controllo e ausiliario | kV | 2/2 | 2/2 | 2/2 | |
| Livello di isolamento nominale - Tensione di tenuta a impulso di illuminazione - Interfase, terra | kV | 75/125 | 75/125 | 75/125 | |
| Livello di isolamento nominale: resistenza agli impulsi di illuminazione, distanza di isolamento dalla tensione | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corrente nominale di tenuta al cortocircuito | kA/s | 25/4 | —— | 25/4 |
| 6 | Corrente nominale di tenuta di picco | kA | 63 | —— | 63 |
| 7 | Corrente di cortocircuito nominale | kA | 63 | Limitato dal fusibile AT | 63 |
| 8 | Corrente di interruzione nominale di cortocircuito | kA | —— | Limitato dal fusibile AT | 25/25 |
| 9 | Corrente di trasmissione nominale | A | —— | 1700/1400 | —— |
| 10 | Corrente di interruzione del carico attivo nominale | A | 630 | —— | —— |
| 11 | Corrente di interruzione nominale in circuito chiuso | A | 630 | —— | 630 |
| 12 | Interruttore/interruttore di interruzione meccanica del carico di vita | Volte | 10000 | 10000 | 20000 |
| Vita meccanica: interruttore di isolamento/terra | Volte | 5000 | 5000 | 5000 | |
| 13 | Resistenza del circuito | μΩ | ≤150 | —— | ≤150 |
| 14 | Pressione di carica nominale (pressione relativa di 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tasso annuo relativo di perdita di gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Grado di protezione IP‑Armadio | IP4X | IP4X | IP4X | |
| Grado di protezione IP‑Serbatoio gas | IP67 | IP67 | IP67 |
Il meccanismo operativo utilizza la tecnologia di ricarica a molla per garantire prestazioni di commutazione stabili.
Per l'unità combinata interruttore-sezionatore-fusibile o per l'unità interruttore automatico, la molla deve essere caricata prima della commutazione operazione. La maniglia operativa viene ruotata in senso orario per la ricarica completa, seguita dalla pressione del pulsante di chiusura verde pulsante per completare l'operazione di chiusura.
L'operazione di apertura si effettua ruotando la maniglia di manovra in senso antiorario.
Nelle applicazioni di protezione del trasformatore che utilizzano interruttori automatici in vuoto, l'interruttore automatico può scattare relè di protezione quando si verificano condizioni anomale.
Per le unità combinate interruttore-sezionatore-fusibile, l'interruttore-sezionatore di carico scatterà quando l'indicatore del fusibile funziona al di sotto condizioni di sovracorrente o cortocircuito.
Il quadro isolato in gas Usune 11kV SF6 GIS può essere configurato in base alla diversa distribuzione di media tensione requisiti, tra cui:
● Applicazioni di protezione dei trasformatori
● Sistemi di alimentazione industriale
● Anello delle principali reti di distribuzione
● Sistemi energetici per edifici commerciali
● Sottostazioni compatte
Il design dell'isolamento sigillato in SF6 e il meccanismo di funzionamento affidabile rendono l'apparecchiatura adatta per le applicazioni che lo richiedono funzionamento continuo ed elevati standard di sicurezza.
Il quadro isolato in gas Usune 11kv Sf6 Gis è progettato per un comodo trasporto e installazione in loco.
L'attrezzatura è dotata di anelli di sollevamento per il trasporto con gru e può essere movimentata anche tramite carrello elevatore. Diverse combinazioni di moduli sono progettate con pratiche disposizioni del peso per semplificare la movimentazione durante il progetto installazione.
Prima dell'installazione, i clienti devono verificare le condizioni dell'apparecchiatura dopo il trasporto, tra cui:
● Disponibilità dell'handle operativo
● Stato dell'indicatore di pressione
● Funzionamento della funzione meccanica
● Qualsiasi danno visibile dovuto al trasporto
L'indicatore di pressione deve rimanere all'interno della normale area verde prima della messa in servizio.
Per un funzionamento sicuro e stabile, la fondazione di installazione deve soddisfare i seguenti requisiti:
● La capacità portante del terreno deve essere di almeno 500 kg/m²
● La superficie di installazione deve rimanere piana e liscia
● Le canaline per cavi devono essere preparate in base ai requisiti del progetto
● I condotti dei cavi devono essere adeguatamente sigillati per impedire la penetrazione dell'umidità

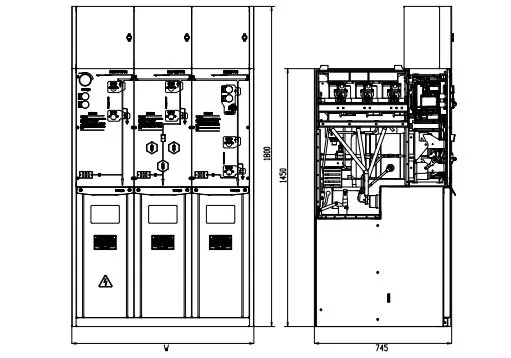

● Le dimensioni del canale di base in acciaio devono essere preparate secondo i disegni del produttore
Un'adeguata preparazione della fondazione aiuta a garantire un'installazione accurata, un collegamento affidabile dei cavi e apparecchiature a lungo termine prestazione.
| Confronto | Usune 11kV SF6 GIS | AIS tradizionale |
| Metodo di isolamento | Struttura sigillata isolata in gas SF6 | Isolamento dell'aria |
| Protezione ambientale | Meno influenzato da polvere, umidità e inquinamento | Più dipendente dall'ambiente di installazione |
| Sicurezza | Interblocco meccanico e cinque protezioni di sicurezza | La protezione dipende dalle procedure operative |
| Spazio di installazione | Design compatto | Richiede uno spazio maggiore |
| Manutenzione | Ridotti requisiti di manutenzione ambientale | Richiede una maggiore protezione ambientale |
| Operazione | Sequenza di commutazione controllata | Maggiore dipendenza dall'esperienza dell'operatore |
Un cliente ha utilizzato Usune 11kV SF6 GIS per un sistema di distribuzione dell'energia industriale in cui la commutazione è sicura e limitata lo spazio di installazione era una delle preoccupazioni principali. Dopo l'installazione, il cliente ha evidenziato la struttura compatta dell'armadio e interblocco meccanico, che rendeva le operazioni di commutazione quotidiane più controllate e riduceva il rischio di errori operazione.
Per un'applicazione di protezione del trasformatore, il cliente ha selezionato la configurazione dell'interruttore automatico in vuoto con protezione basata su relè. Il cliente ha trovato utili la funzione di sgancio automatico e la chiara sequenza operativa rispondere a condizioni di corrente anomale semplificando al tempo stesso le operazioni di routine.
Durante il funzionamento in cantiere, i clienti hanno particolarmente apprezzato il sistema a cinque interblocchi di sicurezza. La sequenza richiesta tra lo sportello del cavo, l'interruttore di messa a terra e l'interruttore-sezionatore del carico hanno reso le procedure di manutenzione più chiare e hanno contribuito a prevenire situazioni pericolose accesso al vano cavi.
Zhejiang Usune Electric Co., Ltd. ha istituito un sistema di gestione completo secondo la norma ISO 9001 Qualità Sistema di Gestione, Sistema di Gestione Ambientale ISO 14001 e Gestione della Salute e Sicurezza sul Lavoro ISO 45001 Sistema.
Per soddisfare i requisiti del mercato internazionale, i prodotti dei quadri di media tensione Usune hanno superato le norme IEC e GB pertinenti i test di tipo standard e i prodotti applicabili hanno ottenuto la certificazione CE. Viene implementato un rigoroso controllo di qualità durante tutti i processi di produzione, ispezione e test per garantire prestazioni affidabili per la distribuzione di energia globale applicazioni.
L'interblocco meccanico impedisce sequenze di commutazione errate tra sezionatori di carico, interruttori automatici e interruttori di messa a terra. Aiuta a proteggere gli operatori e le attrezzature durante il funzionamento e la manutenzione.
Prima dell'installazione, i clienti devono verificare le condizioni di trasporto, lo stato dell'indicatore di pressione, la maniglia operativa disponibilità e prestazioni di funzionamento meccanico. Eventuali danni o parti mancanti devono essere segnalati immediatamente.
È adatto per sottostazioni di trasformazione, impianti industriali, strutture commerciali, progetti infrastrutturali e altri sistemi di distribuzione a media tensione da 11 kV che richiedono un funzionamento affidabile e sicuro.
Usune combina la tecnologia di isolamento del gas SF6, interblocco di sicurezza meccanico, meccanismi di funzionamento affidabili e rigoroso controllo di qualità per fornire una soluzione sicura e compatta per le moderne reti di distribuzione a media tensione da 11 kV.
