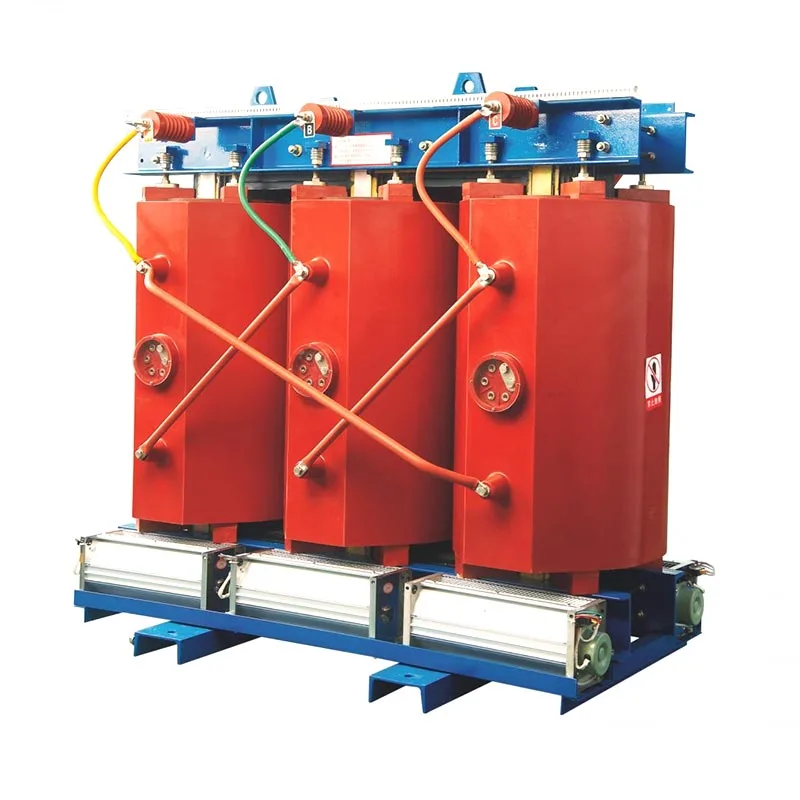

UNTrasformatore di tipo secco da 11 kV 1000 kVAè un trasformatore di distribuzione a media tensione progettato per trasferire energia elettrica da un'alimentazione da 11 kV a una tensione di utilizzo inferiore mantenendo l'isolamento elettrico, la stabilità della tensione e una distribuzione sicura dell'alimentazione. Questa guida ne spiega la costruzione, il principio di funzionamento, le specifiche, le applicazioni, le considerazioni sull'installazione, i requisiti di protezione, le pratiche di manutenzione e i punti di acquisto per i sistemi di alimentazione industriali e commerciali.
Un trasformatore da 1000 kVA fornisce una capacità di potenza apparente nominale di 1000 kilovolt-ampere, mentre 11 kV identifica la classe di tensione primaria. A differenza di un trasformatore immerso in olio, un trasformatore a secco utilizza l'aria come mezzo di raffreddamento e non fa affidamento sull'olio isolante minerale. I progetti in resina colata possono fornire una soluzione compatta per sottostazioni interne, edifici commerciali, impianti industriali, strutture relative ai dati, impianti di energia rinnovabile e altri luoghi in cui il comportamento al fuoco, la manutenzione, lo spazio e le considerazioni ambientali sono importanti.
Le specifiche effettive non dovrebbero mai essere scelte solo in base ai dati nominali riportati sulla targhetta. La tensione secondaria, il gruppo vettoriale, l'impedenza, il livello di isolamento, il materiale dell'avvolgimento, l'aumento di temperatura, il metodo di raffreddamento, la protezione dell'involucro, l'altitudine, la temperatura ambiente, il carico armonico, le condizioni di cortocircuito e gli standard applicabili sono tutti fattori che influenzano il progetto finale.
UNTrasformatore di tipo secco da 11 kV 1000 kVAè un trasformatore elettrico trifase comunemente utilizzato per ridurre l'elettricità di media tensione a una tensione inferiore adatta alla distribuzione a valle e alle apparecchiature elettriche. Il trasformatore ha una potenza apparente nominale di 1000kVA e una tensione primaria di 11kV.
Il terminetipo seccosignifica che il trasformatore non utilizza olio isolante liquido come mezzo di isolamento e raffreddamento primario. A seconda del modello, gli avvolgimenti possono essere avvolgimenti aperti, impregnati sotto pressione o incapsulati in resina. La costruzione in resina colata è particolarmente comune laddove sono richieste protezione meccanica, resistenza ambientale e ridotta dipendenza dall'isolamento liquido.
La norma IEC 60076-11 copre specificamente i trasformatori di potenza di tipo a secco con apparecchiature con tensioni massime fino a 72,5 kV e almeno un avvolgimento operante al di sopra di 1,1 kV, rendendolo direttamente rilevante per molti progetti di trasformatori di tipo a secco da 11 kV.
11 kV indica la tensione nominale sul lato primario. L'esatto livello di isolamento e la tensione nominale dell'apparecchiatura devono essere confermati dalle specifiche di progetto e dallo standard applicabile piuttosto che desunti dalla sola tensione nominale.
1000kVA è la potenza apparente nominale del trasformatore. Descrive la capacità di carico elettrico in condizioni operative specificate anziché rappresentare una potenza diretta di 1000 kW.
Per un sistema trifase, la corrente di linea approssimativa a pieno carico può essere calcolata utilizzando:
Ad esempio, a 11 kV e 1000 kVA, la corrente primaria a pieno carico è di circa52,5A. La corrente secondaria dipende dalla potenza nominale di bassa tensione selezionata. A 400 V, ad esempio, la corrente teorica a pieno carico trifase è di circa1.443A. Questi calcoli sono utili per l'ingegneria preliminare, mentre la scelta finale del cavo, dell'interruttore, delle sbarre e della protezione deve seguire la progettazione completa del progetto.
Le prestazioni di un trasformatore a secco dipendono dalla progettazione coordinata di diversi componenti principali. Una tipica unità da 11 kV 1000 kVA include quanto segue:
| Componente | Funzione primaria | Considerazione importante |
|---|---|---|
| Nucleo magnetico | Fornisce il percorso magnetico per il trasferimento di energia | Materiale del nucleo, struttura del giunto e perdite |
| Avvolgimento ad alta tensione | Riceve l'alimentazione da 11kV | Isolamento, materiale conduttore, tenuta agli impulsi |
| Avvolgimento BT | Fornisce l'uscita a bassa tensione richiesta | Tensione, capacità di corrente, aumento di temperatura |
| Sistema di isolamento | Separa elettricamente i componenti sotto tensione | Prestazioni termiche, dielettriche, ambientali |
| Incapsulamento in resina | Protegge gli avvolgimenti nei modelli in resina colata | Qualità della fusione, controllo dei vuoti, prestazioni termiche |
| Sistema di raffreddamento | Rimuove il calore generato durante il funzionamento | Funzionamento e ventilazione AN o ANAF |
Nei modelli in resina colata, gli avvolgimenti incapsulati in resina possono fornire una solida struttura isolante attorno alle bobine. La costruzione finale, tuttavia, dovrebbe essere valutata in base alle condizioni elettriche, termiche, ambientali e meccaniche richieste piuttosto che in base alla sola costruzione in resina.
Il trasformatore funziona tramite induzione elettromagnetica. Quando viene applicata una tensione alternata di 11 kV all'avvolgimento primario, si produce un flusso magnetico alternato nel nucleo. Questo flusso magnetico si collega all'avvolgimento secondario e induce una tensione in base al rapporto spire.
Nel raffreddamento naturale dell'aria, il calore si sposta dalle parti attive all'aria circostante attraverso convezione e irraggiamento. Per applicazioni con maggiori esigenze termiche è possibile aggiungere ventilatori ad aria forzata. La disposizione di raffreddamento selezionata deve corrispondere alla potenza nominale e all'ambiente operativo specificati del trasformatore.
Un acquirente dovrebbe richiedere una scheda tecnica completa anziché acquistare esclusivamente in base a "11 kV 1000 kVA". Una tipica specifica di progetto dovrebbe affrontare:
| Parametro | Perché è importante |
|---|---|
| Capacità nominale | Determina la potenza apparente: 1000kVA. |
| Tensione primaria | Deve corrispondere alla rete di media tensione effettiva. |
| Tensione secondaria | Determina la compatibilità con le apparecchiature a valle. |
| Frequenza | I valori comuni del progetto includono 50 Hz o 60 Hz. |
| Gruppo vettoriale | Definisce lo sfasamento e la connessione dell'avvolgimento. |
| Impedenza | Influisce sulla regolazione della tensione e sul comportamento della corrente di guasto. |
| Perdite | Influisce sulla temperatura operativa e sul consumo energetico del ciclo di vita. |
| Aumento della temperatura | Definisce le condizioni operative termiche e i requisiti di isolamento. |
| Livello di isolamento | Importante per la tenuta dielettrica e il coordinamento del sistema. |
| Grado di protezione/IP | Protegge il trasformatore dai rischi ambientali e da contatti accidentali. |
Le specifiche pubblicate dal produttore mostrano che i trasformatori a secco da 1000 kVA di classe 11 kV possono avere valori di perdita, materiali di avvolgimento, dimensioni, gruppi di vettori, valori di impedenza e disposizioni di raffreddamento sostanzialmente diversi. Pertanto, questi parametri dovrebbero essere confermati per il modello esatto invece di presumere che tutti i trasformatori da 1000 kVA siano tecnicamente equivalenti.
La tecnologia dei trasformatori a secco è particolarmente utile quando l'ambiente di installazione pone l'accento sul funzionamento interno, su considerazioni antincendio, su requisiti ridotti di isolamento dai liquidi o su una manutenzione semplificata.
La norma IEC 60076-11 affronta anche le classi climatiche, le considerazioni termiche e dielettriche legate all'altitudine, la gestione degli involucri, il comportamento al fuoco e la classificazione sismica, illustrando perché le condizioni ambientali dovrebbero essere prese in considerazione durante le specifiche del trasformatore.
Un trasformatore di tipo a secco da 11kV 1000kVA può essere utilizzato ovunque un sistema di distribuzione da 11kV necessiti di un trasformatore step-down di media capacità e i requisiti di installazione siano compatibili con la tecnologia di tipo a secco.
La scelta di un trasformatore dovrebbe iniziare dall’impianto elettrico piuttosto che dal catalogo prodotti. La seguente lista di controllo può aiutare a prevenire lacune nelle specifiche:
Anche un trasformatore ben progettato può funzionare in modo scarso se l'ambiente di installazione non fornisce spazio, ventilazione, protezione o coordinamento elettrico sufficienti.
Le condizioni di installazione non sono semplicemente dettagli meccanici. La norma IEC 60076-11 riconosce specificamente l'influenza dell'altitudine e delle condizioni ambientali sulle prestazioni termiche e dielettriche del trasformatore, pertanto questi parametri dovrebbero essere dichiarati in fase di specifica.
I trasformatori a secco generalmente evitano le attività di manutenzione legate all'olio, ma richiedono comunque un'ispezione periodica. La frequenza della manutenzione deve essere stabilita in base alle istruzioni del produttore, alle condizioni operative, alle normative locali e alla criticità dell'installazione.
| Zona di ispezione | Cosa controllare |
|---|---|
| Avvolgimenti | Contaminazione visibile, danni, segni di scarico anomalo o deterioramento. |
| Connessioni | Condizioni del terminale, tenuta, segnali di surriscaldamento e condizioni del cavo. |
| Raffreddamento | Passaggi d'aria, ventilazione, ventole se montate e temperatura anomala. |
| Monitoraggio della temperatura | Letture dei sensori, allarmi, funzionamento del controller e trend storici. |
| Ambiente | Polvere, umidità, atmosfera corrosiva e ventilazione della stanza. |
Una delle misure di manutenzione più pratiche è mantenere pulite le superfici di raffreddamento e i percorsi di ventilazione. Una polvere eccessiva può ridurre il trasferimento di calore e creare nel tempo condizioni di isolamento indesiderate.
I trasformatori a secco e quelli immersi in olio possono entrambi svolgere compiti di distribuzione di media tensione, ma le loro caratteristiche di costruzione e installazione sono diverse.
| Fattore | Tipo secco | Immerso nell'olio |
|---|---|---|
| Mezzo isolante | Sistema di isolamento ad aria e/o solido | Liquido isolante |
| Gestione del petrolio | Non richiesto | Richiesto in base alle condizioni di progettazione e funzionamento |
| Installazione interna | Applicazione comune | Dipende dai requisiti di progettazione e sicurezza locali |
| Considerazioni sul fuoco | Nessun carico di incendio dell'olio del trasformatore | Richiede la considerazione del tipo di liquido e dei requisiti di installazione |
| Manutenzione tipica | Ispezione, pulizia, collegamenti, raffreddamento e monitoraggio | Include i requisiti di ispezione e manutenzione relativi ai liquidi |
La tecnologia appropriata dipende dal progetto piuttosto che da una regola universale. È necessario valutare il profilo di carico, lo spazio, le condizioni ambientali, i requisiti antincendio, il luogo di installazione, il costo iniziale, le considerazioni sul ciclo di vita e le normative locali.
Per gli appalti internazionali, la comunicazione tecnica è importante tanto quanto il prezzo indicato. Prima di effettuare un ordine, gli acquirenti devono richiedere una documentazione chiara che copra l'esatta configurazione del trasformatore.
La documentazione tecnica pubblicata da affermati produttori di trasformatori dimostra che anche i trasformatori che condividono gli stessi valori nominali di 11 kV e 1000 kVA possono differire in termini di materiale di avvolgimento, valori di perdita, gruppo vettoriale, impedenza, sistema di isolamento, dimensioni e configurazione di raffreddamento.
Zhejiang Usune Electric Co., Ltd.può essere presentato come potenziale fornitore per i clienti che cercano soluzioni di trasformatori personalizzate. Per un preventivo specifico per un progetto, l'acquirente deve fornire i parametri dell'impianto elettrico, l'ambiente di installazione, gli standard applicabili, la destinazione della consegna ed eventuali accessori o specifiche della custodia richiesti.
Può essere adatto a molte applicazioni industriali quando l'alimentazione da 11 kV, la tensione secondaria, il profilo di carico, le condizioni di installazione, il sistema di protezione e la capacità richiesta corrispondono al progetto. Il calcolo del carico effettivo deve essere completato prima della selezione.
Per un sistema trifase da 11 kV, la corrente primaria teorica a pieno carico è di circa 52,5 A. La progettazione effettiva del sistema dovrebbe considerare anche la tolleranza del trasformatore, le condizioni operative, le impostazioni di protezione e le caratteristiche della rete.
La tensione secondaria è specifica del progetto. Le configurazioni comuni a bassa tensione includono 400 V, 415 V e 433 V, ma è possibile progettare altre tensioni a seconda del sistema elettrico.
Non necessariamente. Molti trasformatori a secco funzionano con raffreddamento ad aria naturale. È possibile aggiungere il raffreddamento ad aria forzata quando il progetto richiede una maggiore capacità termica o condizioni operative specifiche.
IEC 60076-11:2018 è il principale standard IEC che copre specificamente i trasformatori di potenza di tipo a secco nel suo ambito definito. Potrebbero essere applicati anche ulteriori requisiti nazionali, regionali, di progetto, di installazione o di efficienza.
kVA misura la potenza apparente, mentre kW misura la potenza attiva. La relazione dipende dal fattore di potenza: kW = kVA × fattore di potenza. Pertanto, un trasformatore da 1000kVA non dovrebbe essere automaticamente descritto come una fonte di energia da 1000kW.
Molti produttori possono configurare parametri quali tensione secondaria, gruppo vettoriale, materiale di avvolgimento, impedenza, intervallo di prese, custodia, disposizione di raffreddamento, accessori e sistema di monitoraggio in base ai requisiti del progetto. Ogni personalizzazione deve essere confermata rispetto allo standard tecnico applicabile.
UNTrasformatore di tipo secco da 11 kV 1000 kVAè più di una combinazione di valori di tensione e capacità. Le sue prestazioni reali dipendono dall'interazione tra progettazione elettrica, isolamento, gestione termica, struttura degli avvolgimenti, perdite del nucleo, impedenza, condizioni ambientali, protezione, installazione e manutenzione.
Per i team di ingegneri e i responsabili degli acquisti, l'approccio più affidabile è iniziare con il requisito elettrico completo e quindi richiedere una proposta tecnica dettagliata. Il confronto tra perdite garantite, livelli di isolamento, gruppo vettoriale, impedenza, aumento di temperatura, dimensioni, test, accessori e supporto tecnico può aiutare a garantire che il trasformatore selezionato corrisponda all'applicazione effettiva.
Zhejiang Usune Electric Co., Ltd. può supportare i clienti nella valutazione dei requisiti dei trasformatori a secco di media tensione e delle configurazioni specifiche del progetto. Se stai progettando una nuova sottostazione, aggiornando un sistema di alimentazione industriale o cercando un trasformatore da 11 kV 1000 kVA per un progetto commerciale o infrastrutturale,contattacicon la tensione, la capacità, la frequenza, le condizioni di installazione e i requisiti tecnici per discutere una soluzione di trasformatore adeguata.
