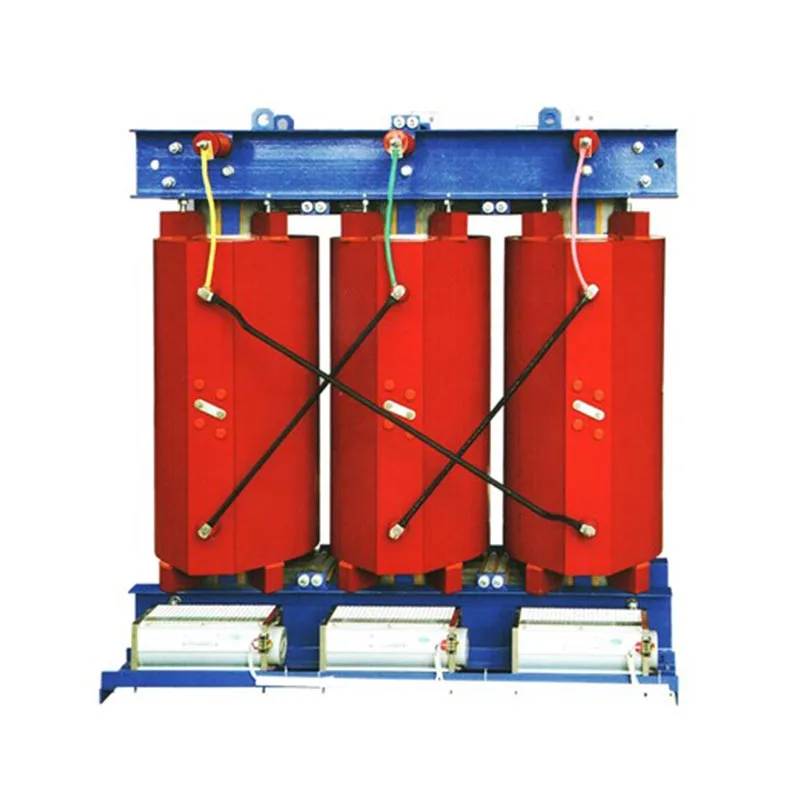

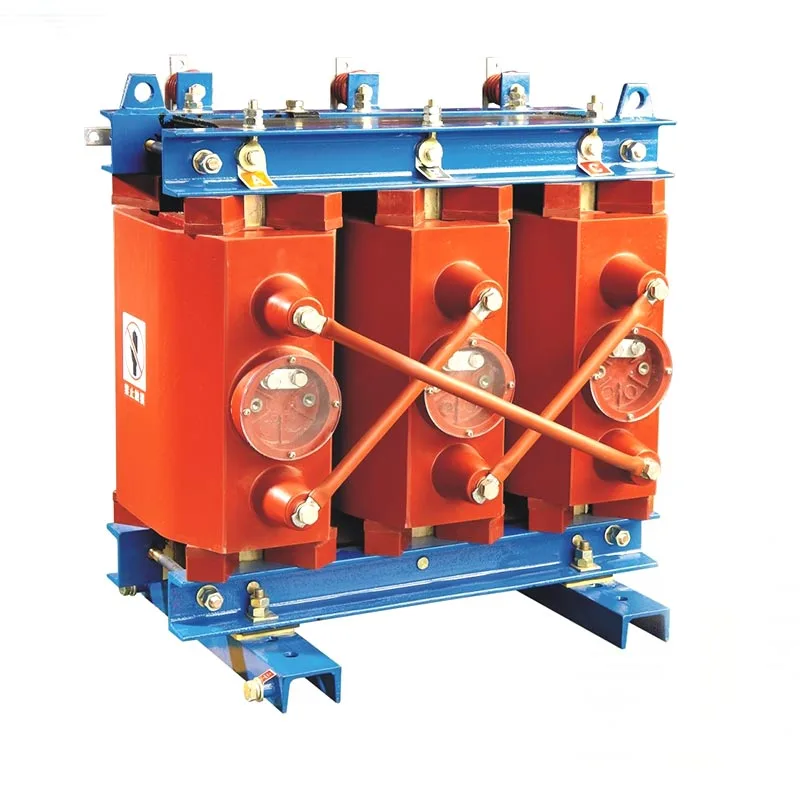

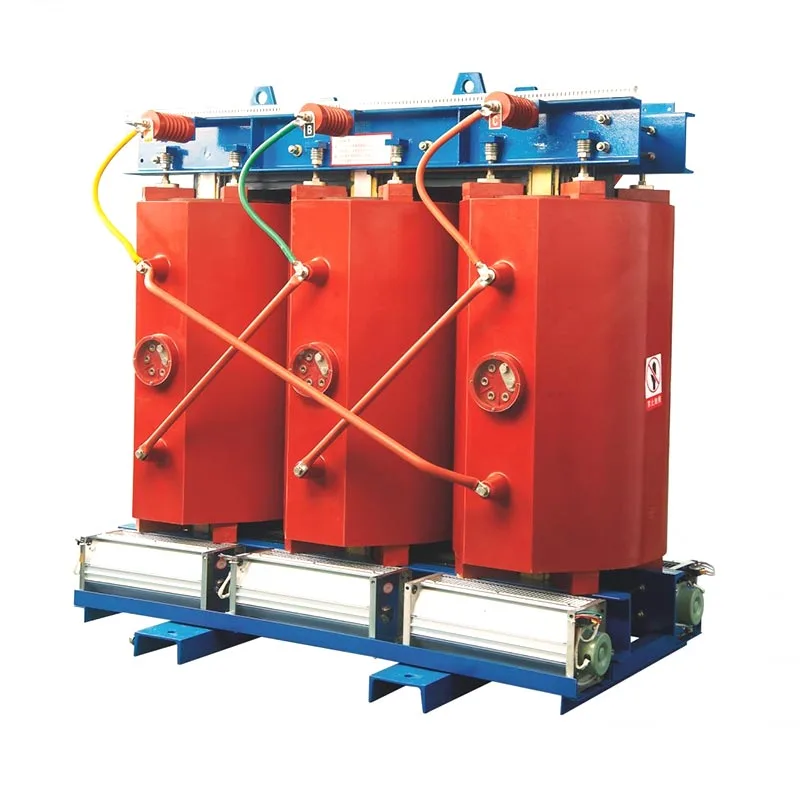

Il trasformatore di tipo secco Usune da 11 kV 1000 kVA è un trasformatore di alimentazione oil-free ad alta efficienza energetica indipendente sviluppato e prodotto da Zhejiang Usune Electric. A differenza dei tradizionali trasformatori in olio, questa unità utilizza un design isolato e raffreddato ad aria, eliminando sostanzialmente i rischi per la sicurezza come perdite di olio, incendi, ed esplosioni. Funziona senza generare sostanze inquinanti o emissioni di gas nocivi, rendendolo altamente adatto scenari di alimentazione elettrica che coinvolgono spazi ristretti, alta densità di popolazione e rigorosi standard ambientali.
Prodotto su linee di produzione standardizzate, il prodotto aderisce rigorosamente all'industria nazionale dell'energia elettrica standard ed è stato sottoposto a rigorosi test di prestazione. Caratterizzato da funzionamento stabile, forte ambientale adattabilità e bassi costi di manutenzione, funge da componente fondamentale dei sistemi intelligenti di distribuzione dell'energia nei settori civile, commerciale, industriale e dei trasporti ferroviari.
L'unità utilizza materiali isolanti resistenti alle alte temperature e non contiene completamente olio isolante eliminando incidenti di sicurezza come perdite di olio, incendi o esplosioni. Capace di funzionamento stabile ea lungo termine sotto carichi elevati, offre un elevato livello di sicurezza, rendendolo ideale per ambienti con rigorosa sicurezza elettrica requisiti, come ospedali, scuole e metropolitane.
L'unità funziona senza contaminazione di olio o emissioni di gas nocivi, rispettando un'alimentazione ecologica e a basse emissioni di carbonio standard. Consente l'installazione diretta all'interno senza la necessità di strutture ausiliarie come l'olio dedicato fosse o pareti divisorie resistenti al fuoco, riducendo efficacemente i costi di costruzione e ristrutturazione del progetto.
Il design ottimizzato del nucleo e degli avvolgimenti riduce significativamente il rumore di funzionamento, soddisfacendo i requisiti di alimentazione interna silenziosa fornitura. Inoltre, l'unità presenta livelli di scariche parziali estremamente bassi, impedendo di fatto l'isolamento invecchiamento e degrado delle prestazioni, garantendo così un funzionamento stabile a lungo termine ed estendendo il servizio dell'apparecchiatura vita.
Utilizzando lamiere di acciaio al silicio di alta qualità combinate con processi di avvolgimento ottimizzati, l'attrezzatura significativamente riduce le perdite a vuoto e a carico. Ciò riduce efficacemente il consumo energetico a lungo termine, aiutando gli utenti a risparmiare energia e ridurre i costi operativi.
Caratterizzata da un design strutturale isolato e raffreddato ad aria, l'apparecchiatura elimina la necessità di olio isolante o procedure di manutenzione complesse; sono necessarie solo semplici e periodiche ispezioni visive. È perfettamente adatto per scenari di distribuzione dell'energia non presidiati, riducendo drasticamente i costi di funzionamento e manutenzione a lungo termine.
L'apparecchiatura è sottoposta a lavorazioni specializzate per resistenza all'umidità, resistenza alla polvere e tolleranza alla temperatura, rendendolo adatto ad ambienti difficili come luoghi ad alta umidità, alta quota e polverosi. Lo è ampiamente applicabile a vari scenari di alimentazione interna, tra cui officine industriali, servizi sotterranei tunnel, metropolitane, ospedali e campus.
Il prodotto presenta una struttura compatta, un ingombro ridotto e un design leggero, occupando molto meno spazio rispetto ai tradizionali trasformatori in olio. Offre un trasporto conveniente e semplice in loco installazione, riducendo efficacemente i tempi di costruzione del progetto e di connessione alla rete.
Il trasformatore di tipo secco Usune 11kV 1000kVA funziona secondo il principio dell'induzione elettromagnetica. A differenza tradizionali trasformatori in olio, utilizza l'aria come unico mezzo sia per l'isolamento che per la dissipazione del calore, non richiede olio isolante.
Quando la corrente alternata scorre attraverso l'avvolgimento primario, genera un flusso magnetico alternato nel ferro nucleo, inducendo forza elettromotrice nell'avvolgimento secondario tramite induzione elettromagnetica. Configurando con precisione il rapporto di torsione tra gli avvolgimenti primario e secondario, l'unità raggiunge la conversione di tensione da 11 kV (alto tensione) a 0,4 kV (bassa tensione), garantendo una trasmissione di potenza stabile.
Il calore generato durante il funzionamento viene dissipato attraverso la convezione naturale o forzata dell'aria. Affidandosi all'isolamento dell'aria e il raffreddamento ad aria, l'unità esegue la trasformazione della tensione e la trasmissione della potenza in modo sicuro, efficiente e stabile.
| Articolo | Parametro tecnico |
| Capacità nominale | 30~2500 kVA (standard: 1000 kVA) |
| Tensione nominale HV | 10kV/10,5kV |
| Tensione nominale BT | 0,4 kV |
| Frequenza nominale | 50/60Hz |
| Gruppo vettoriale | Din11 |
| Tensione di impedenza | 4%~6% (Standard: 6%) |
| Temperatura ambiente | -20℃～+40℃ |
| Altitudine | ≤1000 m |
| Umidità relativa | ≤95% (senza condensa) |
| Sito di installazione | Solo per uso interno |
Caso di studio: progetto di ammodernamento della distribuzione elettrica presso l'Hongshan Culture Site Park
Il Parco del sito culturale di Liaoning Hongshan è un'attrazione culturale e turistica a livello nazionale che si mantiene estremamente elevati standard di sicurezza elettrica e protezione ambientale. I trasformatori invecchiati originali dell'area panoramica comportavano rischi per la sicurezza, come capacità insufficiente, consumo energetico elevato e potenziali perdite di petrolio o incendi non poteva più soddisfare i requisiti per un'alimentazione elettrica stabile, sicura e conforme.
Nel 2023, l'area panoramica ha avviato un aggiornamento del sistema di alimentazione, sostituendo le vecchie apparecchiature a bagno d'olio con Usune da 11 kV Trasformatori a secco da 1000kVA. Sin dalla messa in servizio, le unità hanno funzionato senza guasti, senza inquinamento e senza alcun inquinamento bassi livelli di rumore. Questo aggiornamento ha completamente eliminato i rischi per la sicurezza elettrica e ridotto efficacemente il consumo energetico consumo, fornendo un'alimentazione elettrica stabile e affidabile per operazioni sceniche e reliquie culturali conservazione: guadagnare elogi da parte del cliente.
Questo trasformatore a secco è caratterizzato da un design isolato e raffreddato ad aria; non richiede la sostituzione dell'olio isolante o manutenzione e non comporta complesse procedure di manutenzione. Le operazioni di routine si limitano alla semplice visualizzazione ispezioni, riducendo significativamente i costi di O&M a lungo termine e rendendolo ideale per sale di distribuzione non presidiate.
Sì, può. L'attrezzatura è sottoposta a trattamenti professionali antiumidità, antipolvere e anticorrosione, consentendogli di adattarsi a condizioni operative complesse, tra cui umidità fino al 95% (senza condensa) e polvere elevata livelli e fluttuazioni significative della temperatura. Opera stabilmente in officine industriali, sotterranee sale di distribuzione e tunnel senza degrado delle prestazioni.
Rispetto ai trasformatori immersi in olio, i vantaggi principali dei trasformatori a secco Usune includono l'assenza di olio e privo di inquinamento, a prova di incendio ed esplosione, ad alta efficienza energetica con bassa rumorosità ed esente da manutenzione. Non lo fanno richiedono strutture ausiliarie di protezione antincendio o di contenimento dell'olio, che offrano una sicurezza superiore e un O&M semplificato. Questi prodotti sono progettati per ambienti interni di alto livello come ospedali, scuole, metropolitane e edifici commerciali, mentre i trasformatori immersi in olio sono più adatti per aree esterne aperte con requisiti meno rigorosi requisiti ambientali e di sicurezza.
