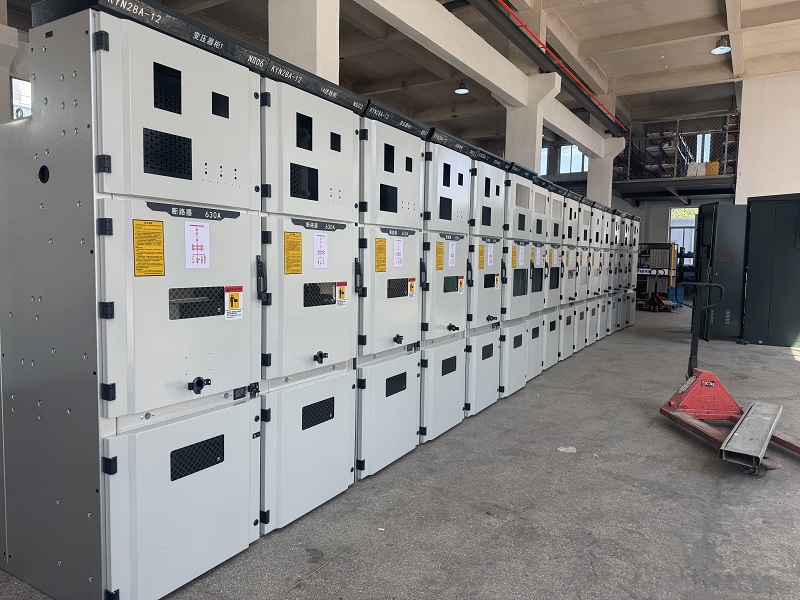

Quadro KYN28-12 di larghezza ridotta da 550 mmè un quadro estraibile compatto per interni di media tensione, rivestito in metallo, progettato per sistemi di distribuzione di energia da 10 kV. Con una larghezza ottimizzata dell'armadio di soli 550 mm, questo quadro salvaspazio offre una soluzione ideale per sottostazioni, impianti industriali e progetti di distribuzione dell'energia in container in cui lo spazio di installazione è limitato.
Funzionando a 12 kV/50 Hz o 60 Hz, il quadro KYN28-12 combina un design compatto con prestazioni elettriche affidabili. La struttura dell'armadio mantiene uno spazio di isolamento, una resistenza meccanica e una sicurezza operativa sufficienti, rispettando nel contempo gli standard internazionali IEC.
I tradizionali quadri di media tensione richiedono spesso grandi aree di installazione. Il quadro KYN28-12 da 550 mm di larghezza adotta una struttura ottimizzata dell'armadio stretto, riducendo significativamente l'ingombro dell'intero sistema di distribuzione dell'alimentazione.
Questo design compatto lo rende particolarmente adatto per:
Il quadro da interno KYN28-12 adotta una struttura corazzata completamente metallica con compartimenti funzionali indipendenti, tra cui:
Il design a compartimenti separa efficacemente le diverse sezioni elettriche, migliorando la sicurezza operativa, la comodità di manutenzione e la capacità di isolamento dei guasti.
Il quadro KYN28-12 da 550 mm supporta l'installazione di standardInterruttori automatici in vuoto VS1e vari componenti di media tensione, tra cui:
La sua configurazione standardizzata consente un'integrazione flessibile in diversi sistemi di distribuzione di media tensione e semplifica la manutenzione e la sostituzione dei componenti.
Il quadro rivestito in metallo KYN28-12 è dotato di un sistema di interblocco meccanico ed elettrico, inclusi cinque interblocchi di sicurezza di prevenzione, per impedire il funzionamento errato durante il funzionamento e la manutenzione dell'apparecchiatura.
Le funzioni di interblocco aiutano a prevenire:
Tutte le distanze di isolamento elettrico, le distanze superficiali e le prestazioni di isolamento complessive del quadro KYN28-12 sono progettate secondo i requisiti internazionali dei quadri di media tensione.
Il prodotto è conforme a:
Ciò rende il KYN28-12 adatto a progetti globali di distribuzione dell'energia a media tensione che richiedono apparecchiature elettriche affidabili e standardizzate.
| Articolo | Specifica |
|---|---|
| Tipo di prodotto | Quadro estraibile rivestito in metallo per interni |
| Tensione nominale | 12kV |
| Frequenza | 50Hz/60Hz |
| Larghezza del mobile | 550mm |
| Struttura | Tipo rivestito in metallo, compartimentato, estraibile |
| Norma applicabile | IEC 62271-1 / IEC 62271-100 |
| Componente principale | Interruttore automatico in vuoto estraibile da 12 kV |
Grazie alla struttura compatta, all'elevato livello di sicurezza e alle prestazioni elettriche affidabili, il quadro KYN28-12 da 550 mm è ampiamente utilizzato in:
Il quadro rivestito in metallo per interni KYN28-12 (larghezza 550 mm) offre un equilibrio efficiente tra installazione compatta, sicurezza elettrica e conformità agli standard internazionali. Il suo design a larghezza ridotta aiuta i clienti a ridurre i requisiti di spazio della sottostazione senza compromettere l'affidabilità del sistema.
Per i progetti di distribuzione dell'energia a media tensione che richiedono soluzioni sicure, flessibili ed efficienti in termini di spazio, il quadro estraibile KYN28-12 è la scelta ideale per le moderne applicazioni industriali e di pubblica utilità.
