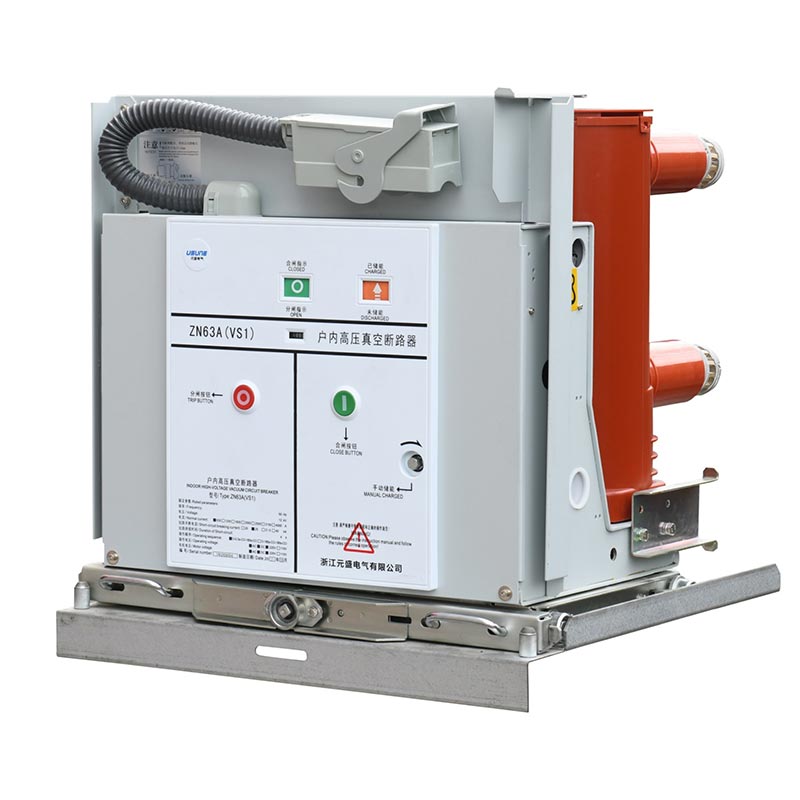

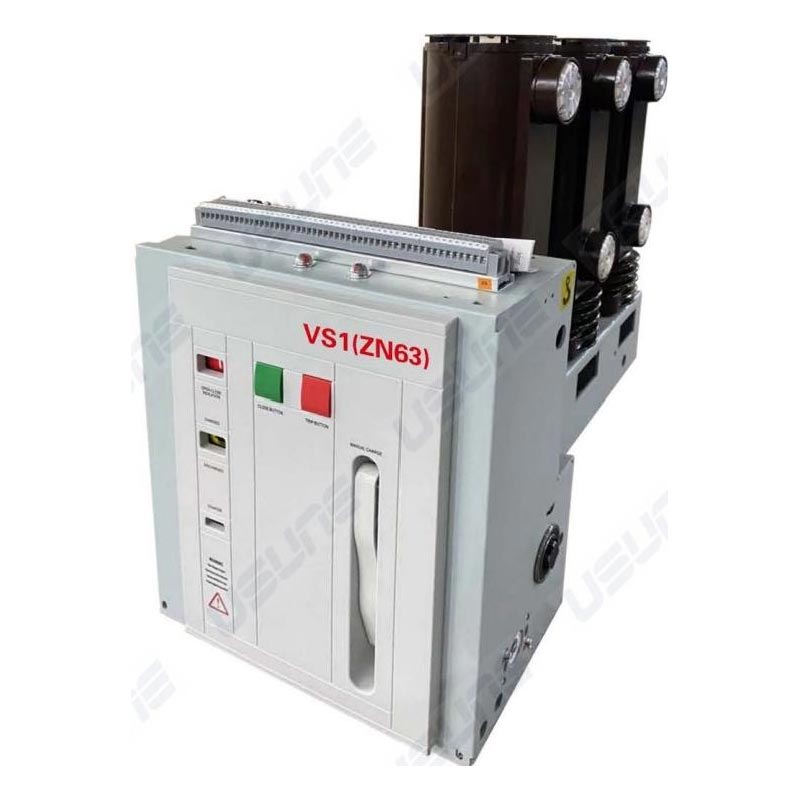

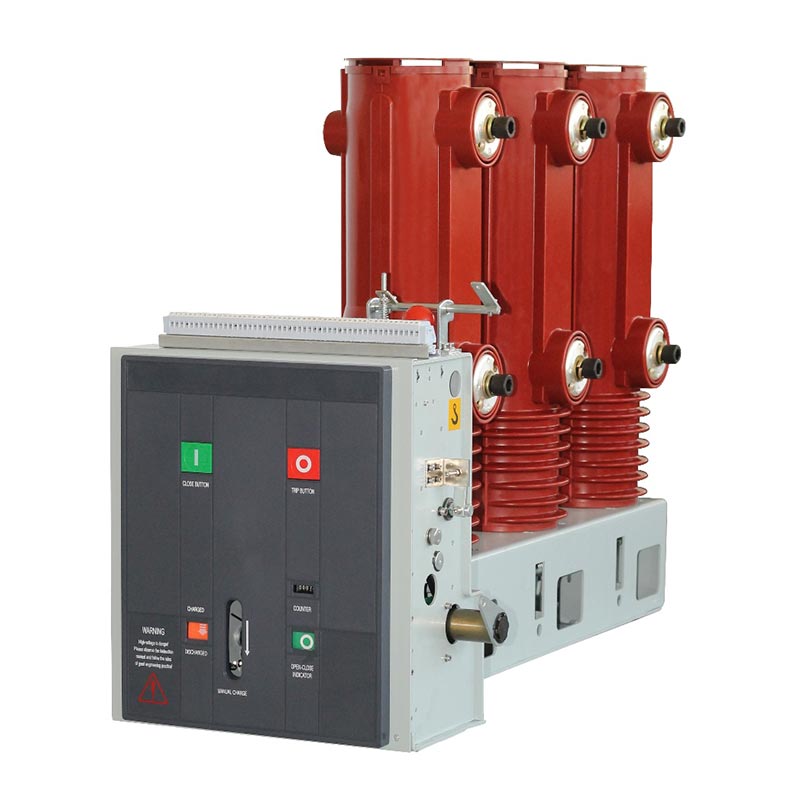

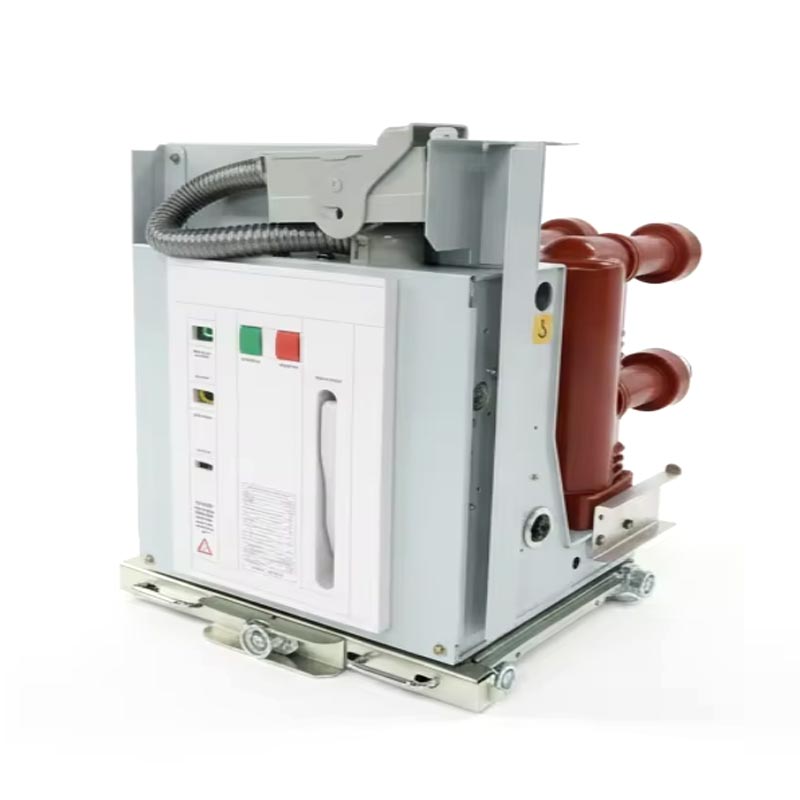

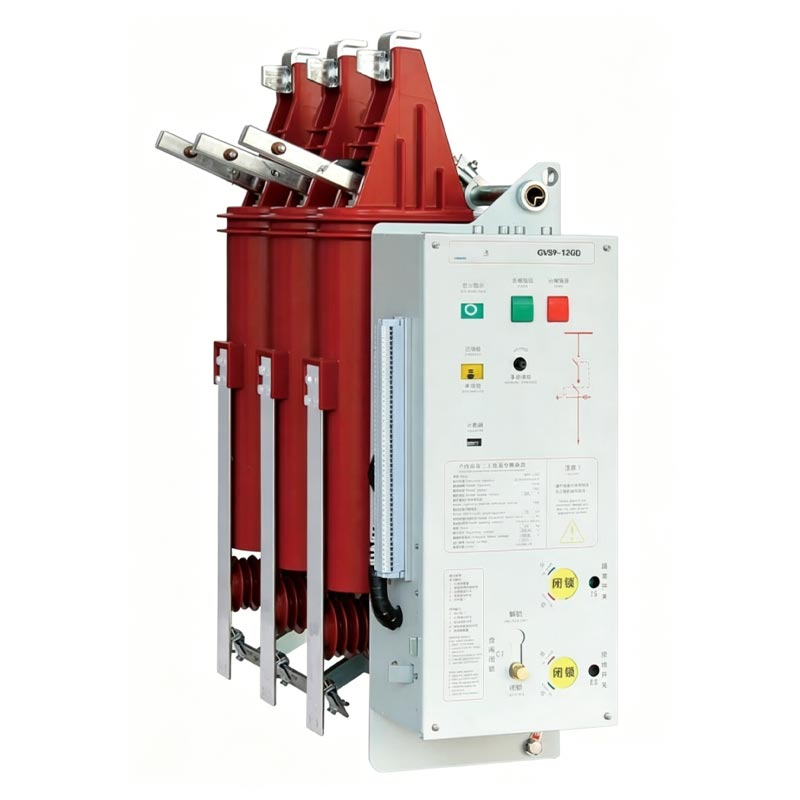

Interruttore automatico in vuoto di tipo laterale

L'interruttore automatico in vuoto di tipo laterale Usune è un quadro ad alta tensione installato per interni, diviso in due principali serie: VS1(ZN63)-12 e VS1-24. Viene utilizzato principalmente nei sistemi di alimentazione trifase da 12 KV, 24 KV e 36 KV, intraprendendo il responsabilità di protezione e controllo delle apparecchiature della rete elettrica e dei sistemi elettrici delle imprese industriali e minerarie. Utilizzando la tecnologia avanzata di estinzione dell'arco sotto vuoto, è caratterizzato da un'elevata velocità di estinzione dell'arco, dimensioni ridotte e lunghezza durata utile e bassi costi di manutenzione, che lo rendono un dispositivo fondamentale indispensabile nella moderna trasmissione di potenza e sistemi di distribuzione.

Vantaggi principali:

1. Anni di esperienza applicativa nella trasmissione e distribuzione di potenza, ampiamente utilizzati nel settore industriale e minerario imprese, centrali elettriche e reti elettriche urbane e rurali, ottenendo un ampio riconoscimento da parte degli utenti per la sua stabilità prestazioni e funzionamento affidabile.

2. Sviluppato in modo indipendente dal team di ricerca e sviluppo professionale di Usune, caratterizzato da un design montato lateralmente che integra comando a molla con corpo interruttore, ottimizzando la struttura complessiva; l'ampolla in vuoto utilizza un cilindro isolante in resina epossidica con processo APG, che offre eccellenti prestazioni di dispersione e rispetto dell'ambiente adattabilità.

3. Rigorosamente conforme agli "Interruttori automatici ad alta tensione" GB/T1984-2014, JB3855-1996 "Alta tensione interna da 3,6 ~ 40,5 KV Interruttori automatici in vuoto", DL/T403-2000 "Condizioni tecniche per l'ordinazione degli interruttori automatici in vuoto 12~40,5 KV" e IEC62271-100:2008 standard internazionali e ha superato numerosi test e certificazioni autorevoli.

4. In qualità di produttore professionale di apparecchiature elettriche ad alta tensione in Cina, Usune possiede un servizio standardizzato impianto di produzione e ogni interruttore viene sottoposto a test rigorosi prima di lasciare la fabbrica. Come affidabile fornitore, fornisce un servizio post-vendita completo e supporto tecnico, eliminando qualsiasi preoccupazione per gli utenti.

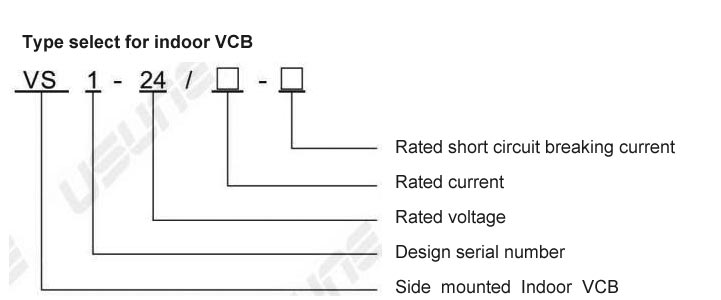

Specifiche del prodotto e parametri tecnici

L'interruttore sottovuoto di tipo laterale Usune offre una gamma completa di specifiche e prestazioni stabili. Il principale i parametri tecnici (prendendo come riferimento primario la serie VS1(ZN63)-24) sono riportati nella tabella seguente:

Struttura e funzione

1. Struttura generale

Il meccanismo di manovra e la camera di estinzione dell'arco sono disposti in una struttura integrata, con quella principale circuito conduttivo essendo di tipo trifase montato a pavimento. La camera di estinzione dell'arco sotto vuoto è longitudinale installato all'interno di un cilindro isolante tubolare in resina epossidica con trattamento APG, che fornisce eccellenti prestazioni di dispersione, ridurre l'accumulo di polvere sulla superficie della camera di estinzione dell'arco, evitando l'influenza di fattori esterni, e garantendo un buon isolamento anche in ambienti umidi e fortemente inquinati. La serie VS1-12 è un'installazione fissa tipo, adatto per quadri fissi, e può essere utilizzato indipendentemente o applicato ad alimentazione di rete ad anello, di tipo box trasformatore e altri sistemi.

2. Meccanismo operativo

L'interruttore automatico in vuoto di tipo laterale utilizza un meccanismo planare a molla, che supporta sia la modalità manuale che quella manuale accumulo di energia elettrica. Il motore di manovra è alloggiato all'interno del mobile anteriore della camera di estinzione dell'arco, suddiviso in cinque spazi di assemblaggio, ciascuno dei quali ospita i componenti di accumulo, trasmissione, sgancio e buffer dell'energia. Il design integrato della camera di estinzione dell'arco e del meccanismo di funzionamento garantisce un elevato grado di adattamento tra le prestazioni operative e le esigenze di apertura e chiusura della camera di estinzione dell'arco, riducendo passaggi intermedi, riducendo il consumo di energia e il rumore e migliorando il funzionamento dell'interruttore affidabilità.

Ambiente applicativo

L'interruttore automatico in vuoto di tipo laterale è adatto per ambienti interni e deve soddisfare quanto segue requisiti: temperatura ambiente da -15℃ a +40℃; umidità relativa media giornaliera ≤95%, media mensile ≤90%; altitudine ≤1000m; intensità sismica ≤8 gradi; e assenza di polvere significativa, gas corrosivi o altro inquinamento. Nota: Per le applicazioni che superano questi requisiti è necessaria la personalizzazione previa consultazione con il produttore.

Installazione e messa in servizio

Gli interruttori automatici in vuoto di tipo laterale sono sottoposti a test rigorosi prima di lasciare la fabbrica. Prima di energizzare il circuito primario è necessario effettuare le seguenti predisposizioni:

1. Controllare l'attrezzatura per eventuali danni; se danneggiato, smettere di usarlo.
2. Pulire la superficie isolante da eventuali contaminanti.
3. Azionare manualmente le funzioni di accumulo di energia e di apertura/chiusura, osservando che lo stato è normale.
4. Azionare utilizzando l'alimentatore operativo, confermando che lo stato è normale.
5. Far avanzare/retrarre l'interruttore automatico del tipo a carrello a mano secondo le specifiche e verificare la posizione l'indicatore è normale dopo aver raggiunto la posizione corretta.

Nota: quando si utilizza un dispositivo di interblocco della chiusura, è necessario collegare l'alimentazione per sbloccarlo prima della chiusura.

Caso pratico di applicazione

Caso di studio: Applicazione in una grande impresa industriale e mineraria in Cina

Una grande impresa siderurgica in Cina ha un sistema energetico complesso con requisiti elevati per il funzionamento delle apparecchiature controllo della frequenza e della corrente di cortocircuito. Dopo aver confrontato più fornitori, la serie Usune VS1(ZN63)-24 l'interruttore automatico è stato selezionato come dispositivo di protezione principale per il sistema di distribuzione dell'energia. Dal suo messa in servizio nel 2024, il sistema ha funzionato stabilmente per oltre 12 mesi senza guasti, gestendo con successo tre guasti da cortocircuito, proteggendo efficacemente le apparecchiature e prevenendo perdite di interruzione di corrente. La società altamente riconosce le prestazioni del prodotto e i servizi di installazione e messa in servizio forniti dal produttore.

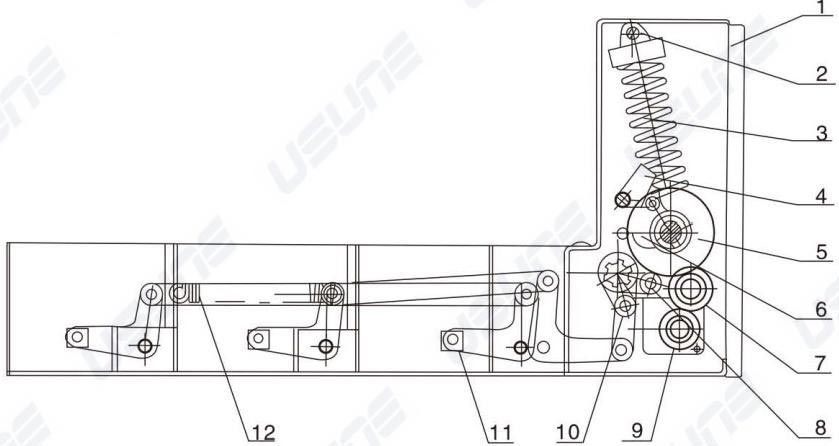

1. Scatola di commutazione
2.Bullone
3.Molla di chiusura
4.Raccordi di chiusura
5. Principale del cablaggio elettrico interno
6. Meccanismo della camma/funzionamento del meccanismo
7. Meccanismo di trasmissione della ruota dentata
8. Leva di collegamento dell'ingresso
9.Motore carico
10. Meccanismo di trasmissione a quattro leve
11.Blocco trasmissione
12.Meccanismo di sgancio

Impegno del fornitore e del produttore: Usune, in qualità di produttore professionale di apparecchiature elettriche ad alta tensione in La Cina possiede una fabbrica standardizzata e un team professionale di ricerca e sviluppo, produzione e assistenza post-vendita. Come affidabile Fornitore, aderiamo al principio di "qualità prima, cliente prima di tutto", controllando rigorosamente tutti gli aspetti produzione per garantire che i prodotti soddisfino gli standard e le esigenze degli utenti; forniamo servizi post-vendita completi, inclusi guida all'installazione in loco, messa in servizio, manutenzione e formazione tecnica, innovazione continua e ottimizzare i nostri prodotti per supportare lo sviluppo del settore della trasmissione e distribuzione di energia.
