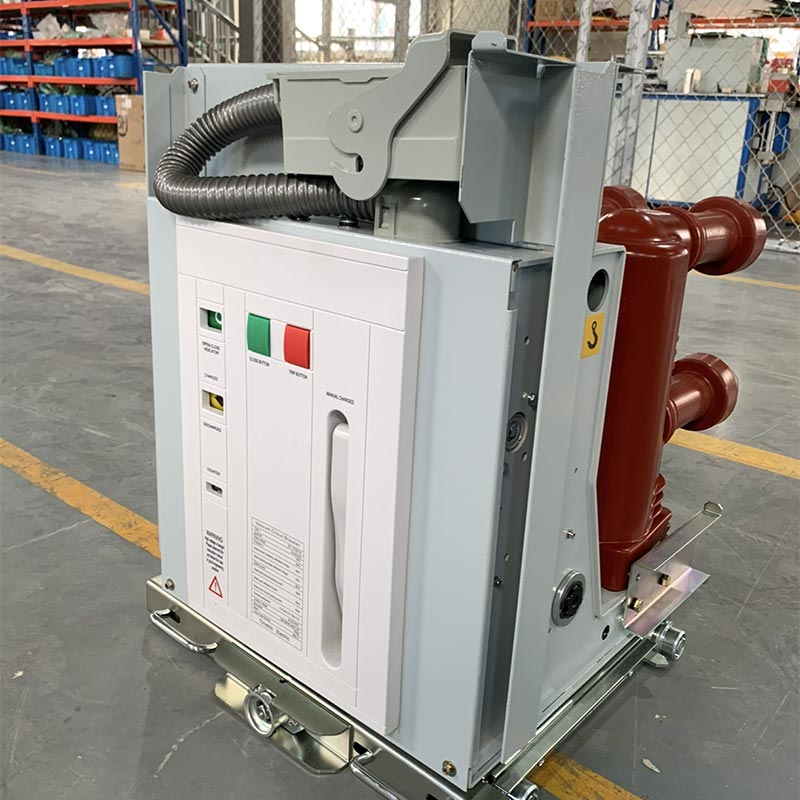

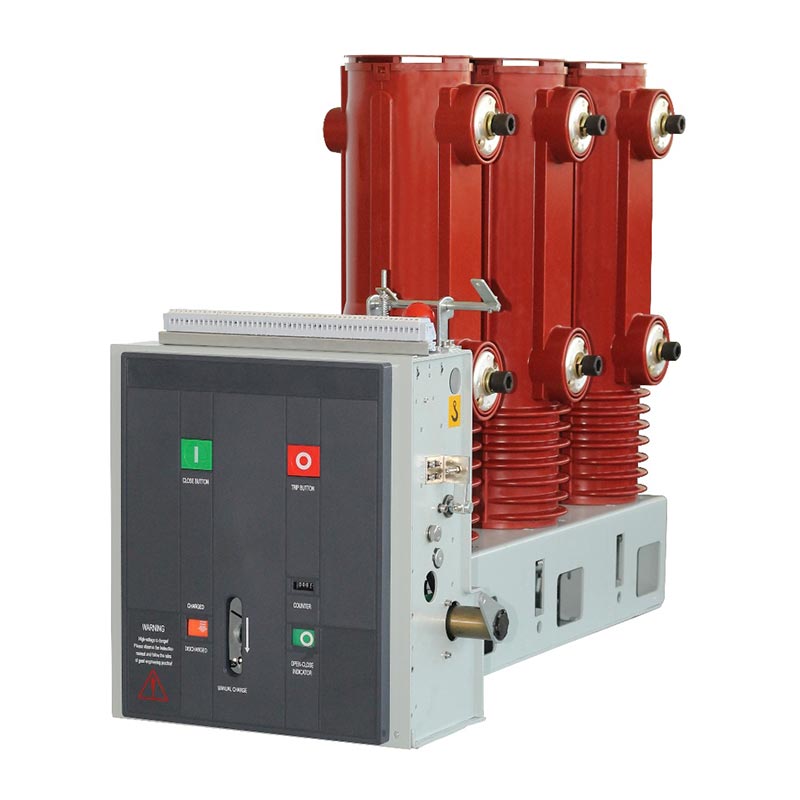

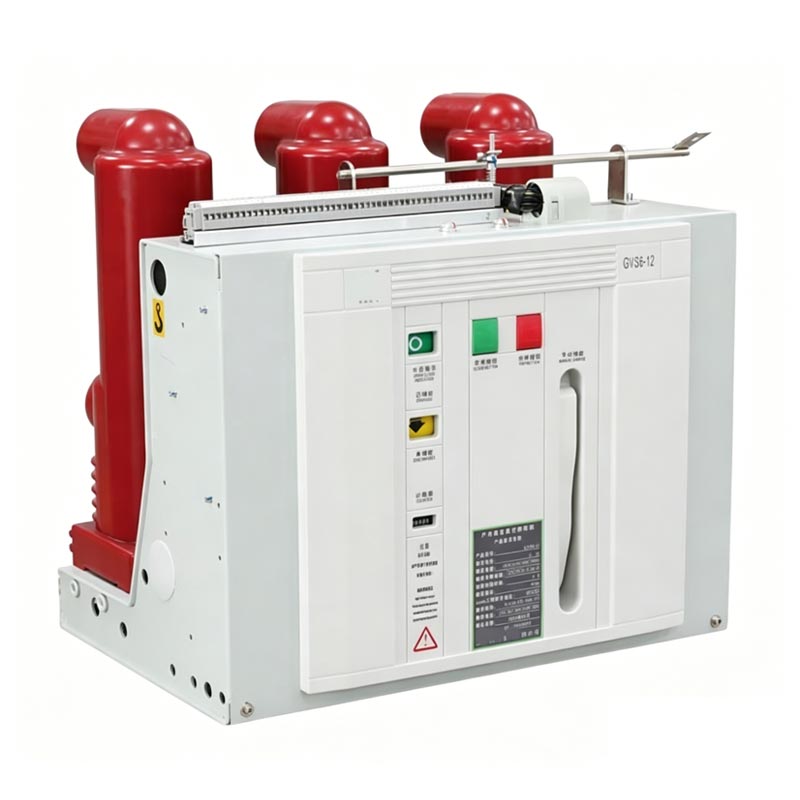

Gli interruttori automatici sottovuoto Usune VS-12 (VEP-12) serie 12 11kv per interni Vcb sono ad alta tensione per interni ad alte prestazioni quadri che integrano funzioni di controllo e protezione, utilizzati principalmente nell'alimentazione a media tensione interna da 12/11 kV sistemi di distribuzione. Come produttore specializzato nella ricerca, sviluppo e produzione di alta tensione apparecchiature elettriche, Usune ha una fabbrica standardizzata in Cina, che integra ricerca e sviluppo, produzione, test e servizio post-vendita per garantire che ogni prodotto soddisfi gli standard industriali nazionali e internazionali. Il prodotto offre opzioni di installazione sia fisse che a cassetto, consentendo un'integrazione flessibile con vari quadri soddisfare le esigenze di installazione di diversi scenari come officine industriali, sale di distribuzione elettrica e edifici commerciali.
Il vantaggio principale dell'interruttore automatico sottovuoto da 12 11 kv per interni Vcb risiede nell'adozione di terza generazione tecnologia di isolamento incapsulato solido, un passo avanti significativo nell'evoluzione degli interruttori automatici sottovuoto tecnologia di isolamento. Dall'isolamento dell'aria di prima generazione e dall'isolamento composito di seconda generazione fino a oggi isolamento solido incapsulato di terza generazione, Usune ha continuamente ottimizzato la struttura isolante, risolvendo i punti deboli dei prodotti tradizionali sono suscettibili alle influenze ambientali e hanno una scarsa stabilità, guidando così l’aggiornamento tecnologico degli interruttori automatici in vuoto nel settore.
L'isolamento dei poli degli interruttori automatici in vuoto è stato sottoposto a tre generazioni di aggiornamenti tecnologici. L'Usune La serie VS-12 (VEP-12) adotta la più avanzata tecnologia di isolamento incapsulato solido di terza generazione, ottenendo un salto di qualità:
Le parti sotto tensione sono completamente esposte all'aria. Il livello di isolamento è fortemente influenzato da fattori ambientali come come umidità, polvere, impatti dovuti al trasporto e piccoli animali, con conseguente scarsa stabilità e un alto tasso di guasto.
La camera di estinzione dell'arco è protetta da una boccola in resina epossidica, ma le parti attive ad alta tensione non lo sono completamente sigillati e sono ancora influenzati da fattori esterni come polvere, umidità e insetti, non riuscendo a farlo risolvere radicalmente il problema dell’adattabilità ambientale.
Attraverso la tecnologia APG la camera di estinzione dell'arco ed i terminali di uscita superiori ed inferiori sono incapsulati resina epossidica. Ciò non solo riduce il volume della camera di estinzione dell'arco ma la isola completamente attrezzature dall'influenza dell'ambiente esterno (polvere, umidità, ecc.), migliorando significativamente il tempo resistenza e stabilità operativa. La resina epossidica funge anche da isolamento primario e supporto meccanico campo elettrico e distribuzione delle sollecitazioni superiori rispetto a varie partizioni isolanti di forma irregolare strutture, garantendo un funzionamento stabile a lungo termine dell'apparecchiatura.
Utilizzando la tecnologia di isolamento incapsulato solido di terza generazione, non è influenzato dall'ambiente esterno, ha un'elevata affidabilità di isolamento ed evita efficacemente guasti di isolamento causati da fattori ambientali.
Lunga durata meccanica (fino a 20.000 cicli, 10.000 cicli per rating 50KA), corrente di interruzione di cortocircuito nominale elevata (20-40KA), velocità di apertura e chiusura rapida, che consente un rapido isolamento dei guasti e protegge il funzionamento sicuro del sistema di potere.

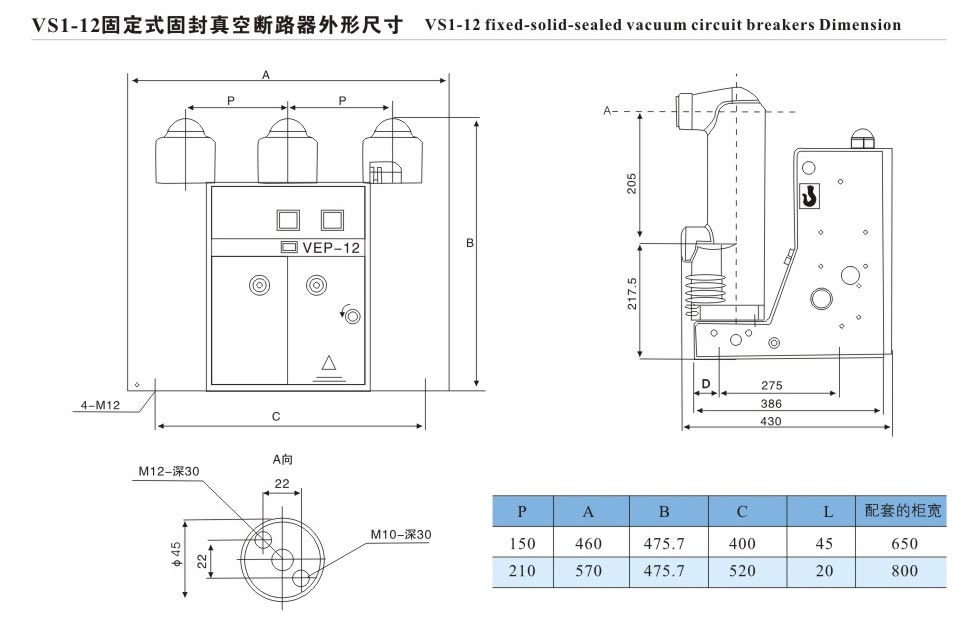

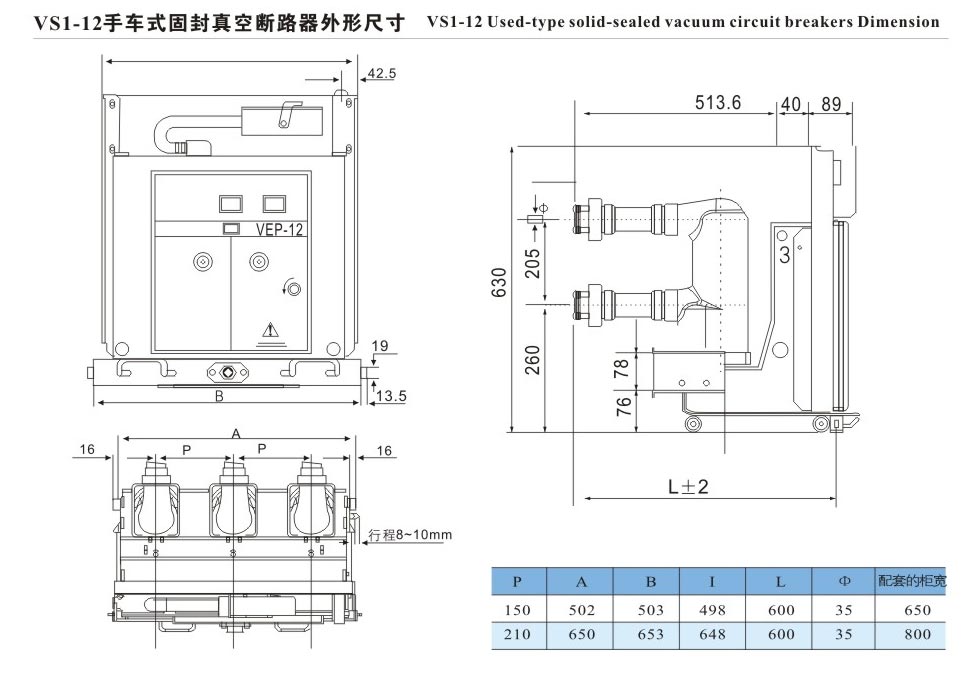

La tecnologia di incapsulamento solido riduce le dimensioni del prodotto; Sono disponibili opzioni fisse e a cassetto, che consentono integrazione flessibile con vari quadri e adattabilità a spazi di installazione limitati nella distribuzione interna stanze.
La solida struttura di incapsulamento previene la corrosione esterna delle parti attive, riducendo la frequenza di manutenzione e ottenendo un funzionamento primario esente da manutenzione, con un notevole risparmio sui successivi costi di manutenzione per gli utenti.
In qualità di produttore professionale, Usune ha istituito un sistema completo di ispezione della qualità nella sua lingua cinese fabbrica. Ogni prodotto viene sottoposto a rigorosi test prestazionali prima di lasciare la fabbrica per garantire tali parametri soddisfare gli standard e la qualità è affidabile.
L'interruttore automatico sottovuoto Usune VS-12 (VEP-12) serie 12 11kv per interni Vcb vanta eccellenti parametri tecnici, soddisfa pienamente i requisiti dei sistemi di distribuzione elettrica a media tensione 12/11kV. Le specifiche principali sono mostrate in la tabella seguente (i parametri si applicano alle camere di estinzione dell'arco di produzione nazionale):
| N. di serie | Nome | Unità | Parametro |
| 1 | Tensione nominale | kV | 12 |
| 2 | Livello di isolamento nominale | - | Tensione di resistenza alla frequenza di alimentazione di 1 minuto: 42 kV; Tensione nominale di resistenza agli impulsi di fulmine: 75 kV |
| 3 | Frequenza nominale | HZ | 50 |
| 4 | Corrente nominale | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Corrente di interruzione nominale di cortocircuito | KA | 20, 25, 31,5, 40 |
| 6 | Corrente di tenuta nominale di breve durata | - | 20, 25, 31,5, 40 |
| 7 | Durata nominale del cortocircuito | S | 4 |
| 8 | Corrente di tenuta di picco nominale | KA | 50, 63, 80, 100 |
| 9 | Corrente nominale di apertura e chiusura di cortocircuito | - | 50, 63, 80, 100 |
| 10 | Tensione di resistenza alla frequenza di alimentazione del circuito secondario (1 min) | V | 2000 |
| 11 | Corrente di interruzione nominale del banco di condensatori singolo/concatenato | A | 630/400 (800/400 per 40KA) |
| 12 | Corrente nominale della banca di condensatori | A | 12.5 |
| 13 | Orario di apertura | SM | 20-50 |
| 14 | Orario di chiusura | SM | 35-70 |
| 15 | Vita meccanica | Volte | 20000 (10000 volte per 50KA) |
| 16 | Tempi di interruzione attuali nominali | Volte | 20000 (10000 volte per 50KA) |
| 17 | Tempi di interruzione della corrente di breve durata nominale | Volte | 50 (30 volte per 40KA, 20 volte per 50KA) |
| 18 | Spessore di usura cumulativo consentito dei contatti mobili e statici | mm | 3 |
| 19 | Tensione nominale di operazione di chiusura e apertura | V | AC110/220, DC110/220 |
| 20 | Tensione nominale del motore di accumulo dell'energia | V | AC110/220, DC110/220 |
| 21 | Potenza nominale del motore di accumulo dell'energia | W | 70 (80 per 40KA, 50KA) |
| 22 | Tempo di accumulo dell'energia | S | ≤10 |
| 23 | Distanza di contatto | mm | 11±1 |
| 24 | Oltre il viaggio | mm | 3,5±0,5 |
| 25 | Tempo di rimbalzo chiusura contatto | SM | ≤2 |
| 26 | Sincronismo Trifase di Apertura e Chiusura | SM | ≤2 (≤3 per 40KA, 50KA) |
| 27 | Velocità media di apertura | SM | 0,9-1,2 |
| 28 | Velocità media di chiusura | SM | 0,5-0,8 |
| 29 | Resistenza del circuito conduttivo principale | μΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Pressione di contatto di chiusura | N | 2000±200 (20KA); 2400±200 (25KA); 3100±200 (31,5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | Sequenza operativa nominale | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (per 50KA) |
Per verificare l'affidabilità e l'applicabilità del circuito per vuoto Vcb per interni Usune VS-12 (VEP-12) serie 12 11kv Breaker, questo prodotto è stato applicato con successo ad un progetto di rinnovamento della distribuzione elettrica in un grande settore chimico parco industriale nella Cina orientale (un importante progetto di riqualificazione industriale locale). Il parco presenta condizioni operative complesse, elevata umidità, elevati livelli di polvere e frequenti cambiamenti nel carico di alimentazione. Interruttori automatici esistenti frequentemente hanno riscontrato guasti all'isolamento dovuti a fattori ambientali, che hanno influito sulla normale produzione nel parco.
Dopo un'indagine e un confronto approfonditi, il parco ha selezionato Usune come fornitore designato, adottando 36 Usune VCB fissi per interni serie VS-12 (VEP-12), tutti prodotti da Usune nella sua fabbrica cinese. Questo prodotto utilizza tecnologia di isolamento incapsulato solido di terza generazione, che resiste efficacemente agli effetti dell'elevata umidità e polvere nel parco industriale. La sua corrente di interruzione di cortocircuito nominale di 31,5 kA soddisfa pienamente la protezione dell'alimentazione esigenze di apparecchiature ad alta potenza nel parco.
Dalla sua messa in servizio ufficiale nell’ottobre 2024, 36 unità VCB hanno funzionato stabilmente per oltre sei mesi senza alcuna guasti di isolamento o di funzionamento, raggiungendo un tasso di guasto medio pari a 0. Ciò riduce significativamente i guasti del parco costi di funzionamento e manutenzione del sistema energetico, garantendo il funzionamento continuo e stabile delle apparecchiature di produzione. Il progetto ha ricevuto un grande riconoscimento da parte della direzione del parco e Usune è diventata un'apparecchiatura elettrica a lungo termine fornitore del parco.
A1: La vita meccanica del prodotto arriva fino a 20.000 cicli (10.000 cicli per la classe 50 kA) e la corrente nominale il ciclo di interruzione è di 20.000 cicli (10.000 cicli per la classe 50kA). Grazie all'adozione della terza generazione tecnologia di isolamento a tenuta solida, il lato primario del prodotto non richiede manutenzione. Nell'uso quotidiano, solo periodico ispezioni del circuito secondario e dei meccanismi di funzionamento (come il motore di accumulo dell'energia e il funzionamento tensione), la pulizia della superficie dell'apparecchiatura e la prevenzione dell'accumulo di polvere sono necessarie per un'estensione efficace la durata di vita dell'apparecchiatura.
R2: Sì. Il prodotto utilizza la tecnologia di isolamento a tenuta solida di terza generazione, incapsulando l'estinzione dell'arco camera e terminali di uscita superiori ed inferiori con resina epossidica mediante processo APG. Questo isola completamente il componenti sotto tensione ad alta tensione dall'ambiente esterno, impedendo che vengano colpiti da polvere, umidità, insetti, ecc. Presenta un'eccellente resistenza agli agenti atmosferici e adattabilità ambientale, che lo rendono perfettamente adatto per ambienti interni difficili come officine industriali polverose e con elevata umidità, impianti chimici e miniere. Reale lo confermano anche i casi applicativi nel Parco Industriale Chimico della Cina Orientale.
