I quadri di bassa tensione rappresentano una parte importante del settore manifatturiero della trasmissione e trasformazione di potenza

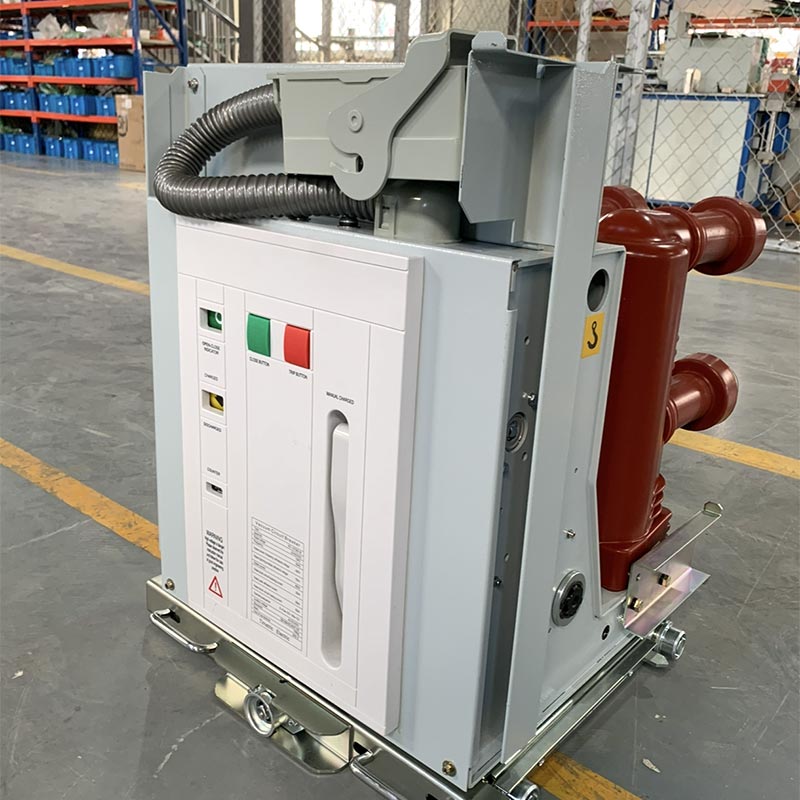

L'industria di trasformazione e manifattura diquadri a bassa tensioneè un componente chiave dell'industria manifatturiera e di lavorazione delle apparecchiature per la trasmissione e la trasformazione dell'energia e svolge un ruolo cruciale nell'intero settore energetico. I componenti chiave dei quadri includono interruttori automatici ad alta tensione, trasformatori di tensione, apparecchiature di protezione relè del microcomputer installati localmente, accessori del circuito di controllo del funzionamento effettivo (maniglie delle porte, luci del display, pin) e interruttori di alimentazione ausiliari di vari produttori di quadri.

Tra questi, isolatori e trasformatori di tensione sono installati all'interno del quadro, mentre la protezione del relè del microcomputer, gli accessori e i contatori di energia sono installati sul pannello di controllo della sala relè dell'auto (usando il nome originale, ma in realtà non esiste alcun relè dell'auto). La sala relè auto è dotata di terminali di cablaggio e vari interruttori gas di alimentazione, i terminali di cablaggio sono collegati agli isolatori tramite cavi a frequenza variabile o prese di alimentazione dedicate. Il quadro completo ad alta tensione deve considerare le normative pertinenti del quadro chiuso in metallo GB3906-1991 3-35 kV CA. Il quadro è costituito da porte dell'armadio e sezionatori e ha funzioni quali linee di ingresso e uscita a telaio vuoto, linee di ingresso e uscita dei cavi e collegamenti di condotti sbarre. La porta del quadro è costituita da una piastra di copertura, componenti elettrici (compresi i componenti dello strato isolante), vari meccanismi, terminali del cablaggio secondario e cavi di collegamento.

Ispezionare il processo di cablaggio delquadri a bassa tensioneproduttore. Innanzitutto, controlla se i collegamenti dei cavi sono sicuri. Richiedere il collegamento di un solo filo a ciascun terminale e, se necessario, consentire il collegamento di due fili; Nel frattempo, dovrebbero essere adottate misure per proteggere da eventuali danni i conduttori isolati dei componenti metallici. Il secondo passo è utilizzare i cablaggi per il cablaggio. Il cablaggio deve essere orizzontale e verticale, con una dimensione orizzontale non superiore a 30 mm e una dimensione verticale non superiore a 400 mm. Dovrebbe esserci un punto fisso; Quando il conduttore di un circuito CA passa attraverso una partizione metallica, tutti i fili di fase e neutro del circuito devono passare attraverso lo stesso foro. Il terzo passaggio consiste nell'ispezione del processo di layout della connessione del prodotto del produttore del quadro, con particolare attenzione al controllo della qualità di lavorazione e installazione della sbarra collettrice. Il rivestimento superficiale della sbarra deve essere uniforme e privo di tracce di flusso. Non devono essere presenti crepe o grinze maggiori di 1 mm in corrispondenza della curvatura della sbarra collettrice e la superficie non deve presentare scrostature, segni di martello, cavità, bave, ecc.
