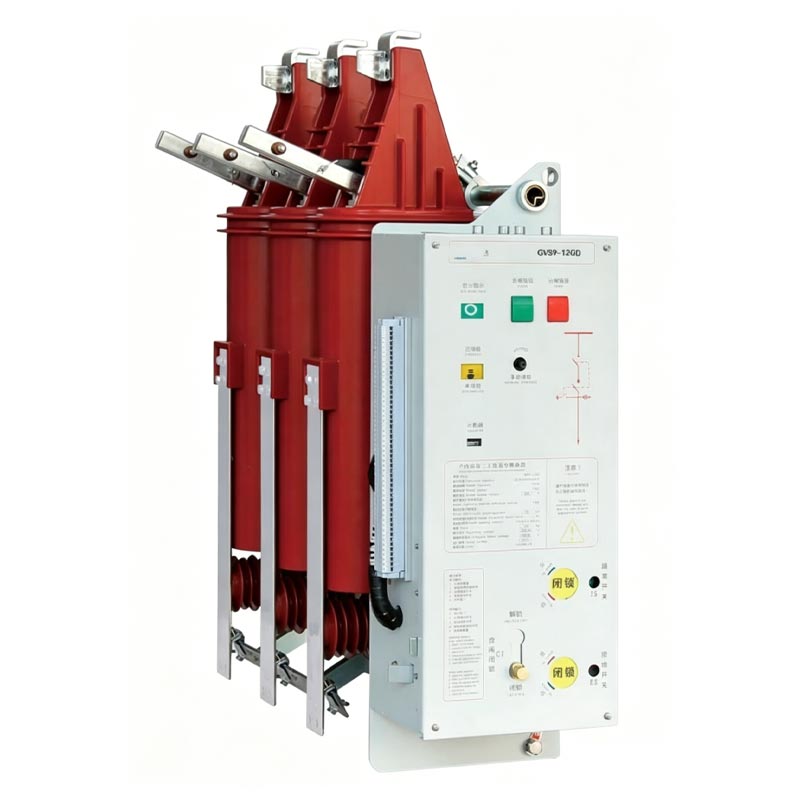

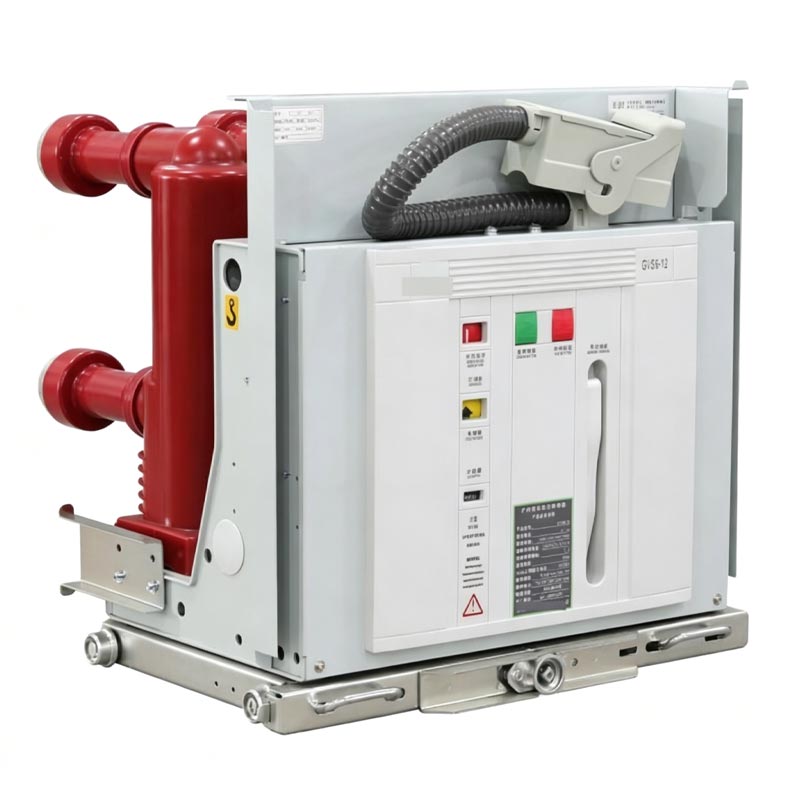

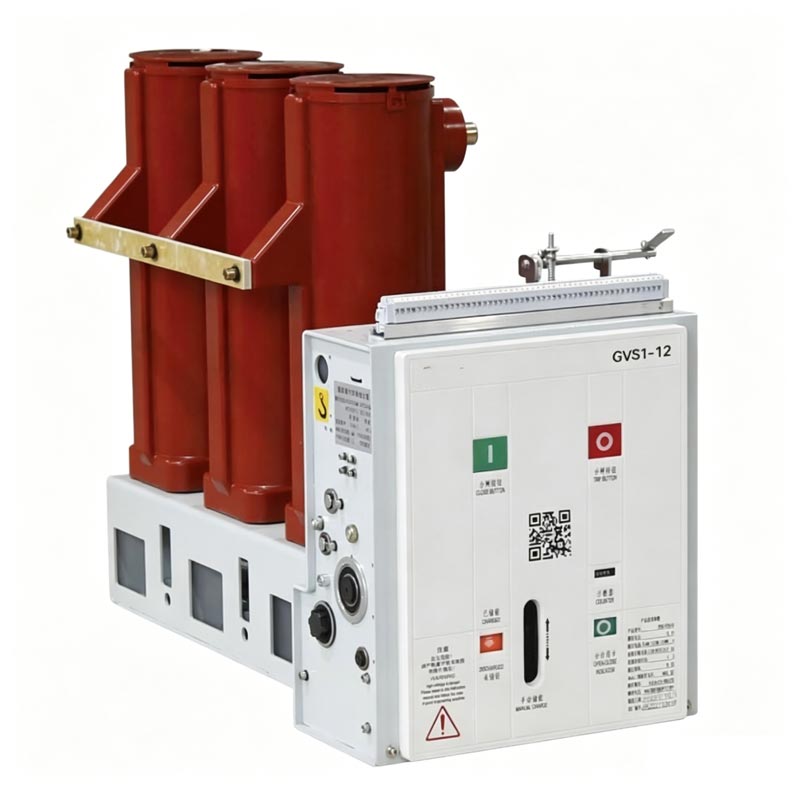

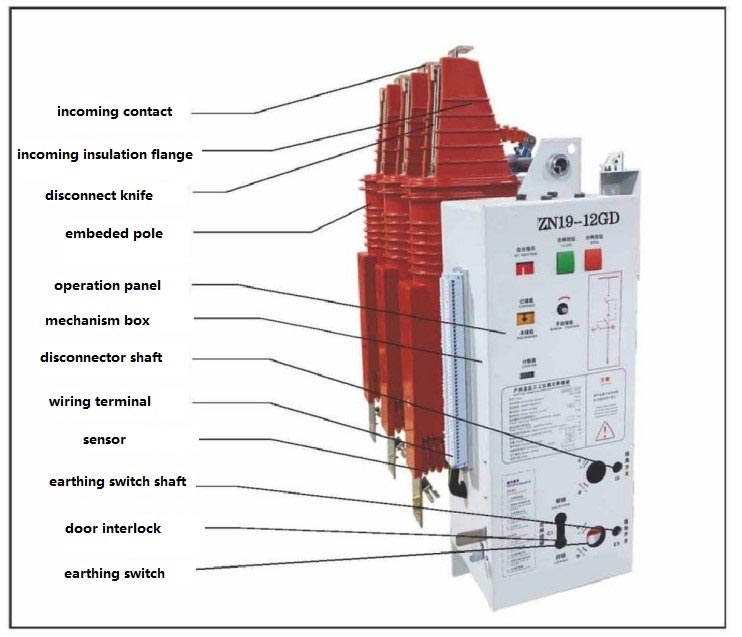

Interruttore automatico sotto vuoto per interni Hv

L'interruttore automatico in vuoto per interni HV è un interruttore automatico in vuoto a tre posizioni per interni ad alta tensione, posizionato come "sicuro, affidabile, efficiente, esente da manutenzione e adattabile a tutti gli scenari." È adatto per alimentazione da 3,6-12 kV sistemi, affrontando i punti critici degli interruttori automatici tradizionali e fungendo da unità di protezione principale per l'alimentazione reti e attrezzature industriali.

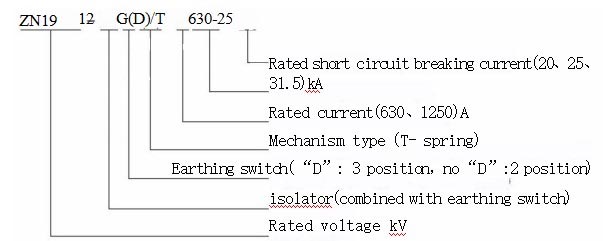

Codice articolo e significato

Nota: se non è presente un interruttore di messa a terra, l'albero di messa a terra funge da albero di interblocco e le dimensioni rimanere invariato.

Vantaggi fondamentali

1. Prestazioni elettromeccaniche superiori e lunga durata

Struttura meccanica stabile e prestazioni elettriche eccellenti. La durata della vita meccanica raggiunge i 3000 cicli per sezionatori, 10.000 cicli per gli interruttori automatici e 3.000 cicli per gli interruttori di messa a terra. Il circuito principale utilizza pali incorporati allo stato solido, migliorando l'adattabilità ambientale e l'affidabilità dell'isolamento, ottenendo funzionamento esente da manutenzione e riduzione dei costi di manutenzione.

2. Design modulare e funzionamento conveniente

Il telaio modulare integra più componenti principali, ottenendo un design miniaturizzato. Il meccanismo operativo può essere sostituito e mantenuto in modo indipendente, supportando il funzionamento manuale, l'accumulo di energia CA/CC e il controllo remoto, adattarsi alle diverse esigenze operative e migliorare l’efficienza.

3. Protezioni multiple per prevenire malfunzionamenti

L'interruttore sottovuoto per interni ad alta tensione è dotato di dispositivi di interblocco elettromeccanici completi. Il il sezionatore presenta un'interruzione visibile dopo lo scatto, la porta dell'armadio è interbloccata con l'interruttore di messa a terra e il la linea in uscita è dotata di un sensore indicatore di linea in tensione senza contatto, che garantisce in modo completo il funzionamento e sicurezza delle apparecchiature.

4. Applicazioni versatili

Si adatta a varie tipologie di armadio e può essere installato sia in direzione avanti che indietro. Adatto a vari carichi, è particolarmente adatto per scenari che comportano un funzionamento frequente e correnti di cortocircuito multiple interruzioni, soddisfacendo le diverse esigenze di distribuzione dell'energia.

Parametri tecnici fondamentali

Caso applicativo nel mondo reale

Un caso di studio di un'impresa industriale e mineraria di medie dimensioni nella Cina orientale verifica la praticità del prodotto valore: il sistema di distribuzione dell'energia da 10 kV dell'azienda utilizzava originariamente i tradizionali interruttori automatici a olio, che ne soffrivano da perdite elevate, manutenzione complessa e un alto tasso di guasto (8%). Dopo aver sostituito il circuito difettoso con quello HV Interruttore automatico sotto vuoto per interni nel 2023, è stato ottenuto un funzionamento esente da manutenzione, risparmiando 30.000 RMB in manutenzione annuale costi, riducendo il consumo energetico del 68%, abbassando il tasso di guasto al di sotto dell'1% e garantendo un funzionamento stabile per 18 mesi senza fallimenti. Ciò dimostra pienamente il valore del prodotto in termini di "riduzione dei costi, miglioramento dell'efficienza e sicurezza", mettendo in mostra le capacità professionali di Usune come fornitore.

Istruzioni per l'uso e la manutenzione del prodotto

1. Condizioni operative applicabili

L'interruttore automatico in vuoto per interni HV è adatto per ambienti interni con altitudine ≤1000 m, intensità sismica ≤8 gradi e nessuna corrosione esplosiva o forti vibrazioni, con umidità media giornaliera <95% e media mensile umidità <90%. Per altitudini superiori a 1000 m, durante la selezione sono richiesti calcoli professionali.

2. Procedure operative

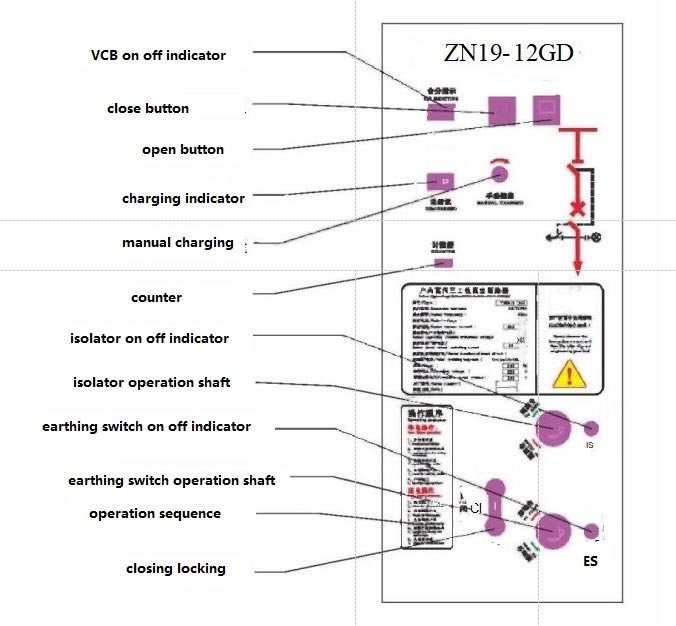

Supporta il funzionamento manuale ed elettrico: il funzionamento manuale richiede una maniglia dedicata per l'accumulo di energia stoccaggio prima della chiusura e dell'apertura dell'interruttore; il funzionamento elettrico richiede il collegamento ad una alimentazione secondaria alimentazione, accumulo di energia e funzionamento tramite pulsanti di controllo. L'interruttore di isolamento si apre in senso orario e si chiude in senso antiorario. La porta dell'armadio e l'interruttore di messa a terra sono interbloccati per motivi di sicurezza.

3. Requisiti di manutenzione

L'intera unità non richiede manutenzione; l'ampolla sotto vuoto deve essere ispezionata solo in caso di danni esterni sospettato. Il meccanismo operativo richiede un'ispezione regolare e l'esterno deve essere pulito dopo 5 anni funzionamento o dopo la manutenzione. La manutenzione deve essere eseguita da personale qualificato; l'alimentazione ausiliaria dovrebbe essere disconnesso prima.

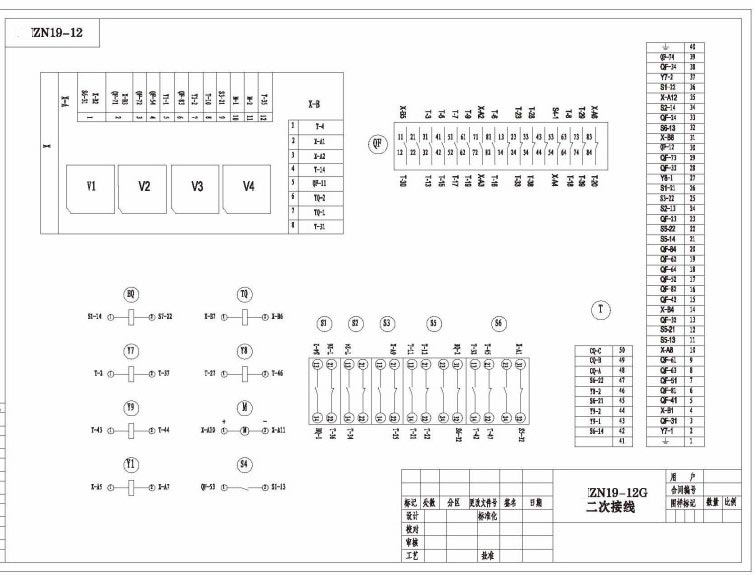

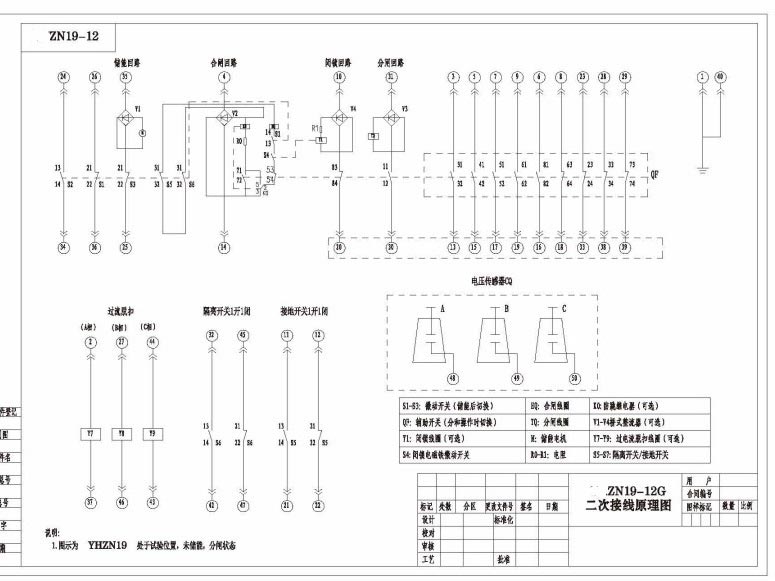

Dimensioni esterne e schema elettrico

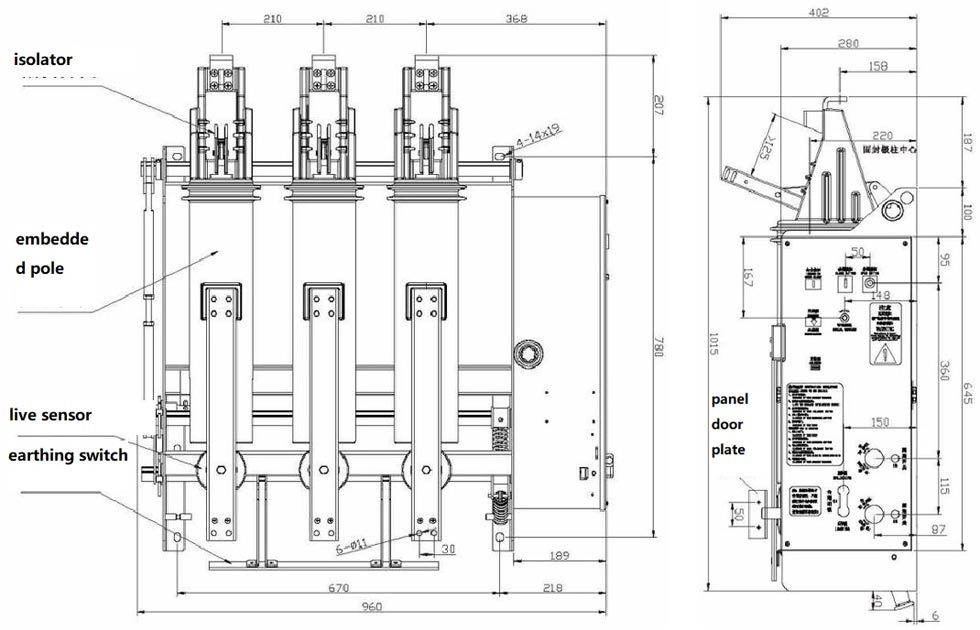

ZN19-12GD/(1250)-(31.5) installazione con inversione

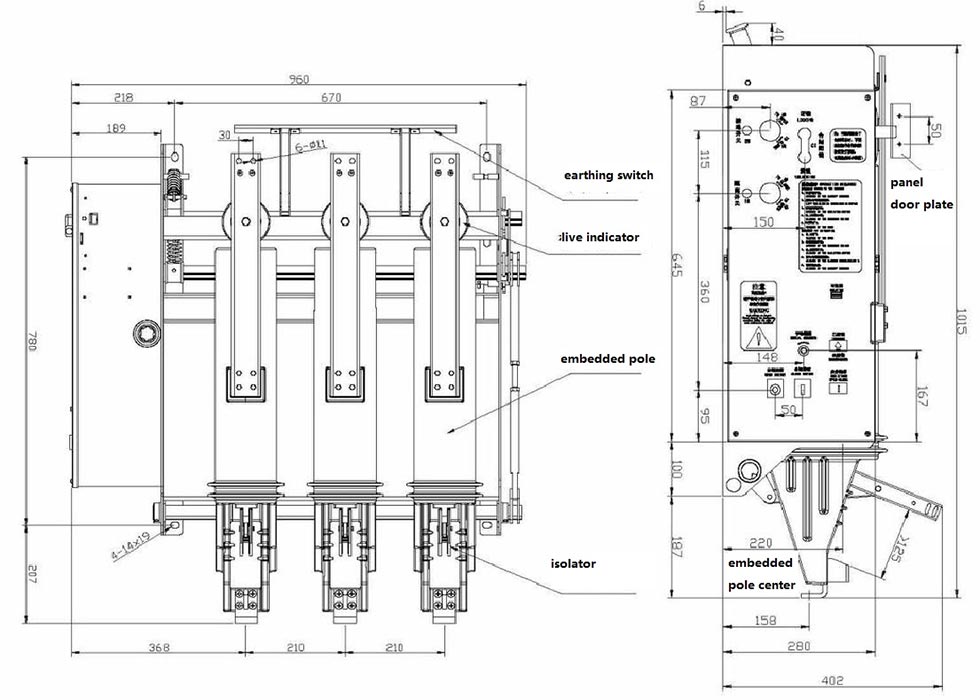

ZN19-12GD/(1250)-(31,5) installazione normale

Garanzia del marchio e vantaggi della partnership

In qualità di produttore professionale, Usune possiede una fabbrica moderna. Il nostro interruttore automatico in vuoto per interni ad alta tensione è sottoposto a test rigorosi sulle prestazioni e sul rodaggio meccanico prima di lasciare la fabbrica; l'imballaggio e il trasporto sono standardizzato per garantire che l'attrezzatura arrivi in buone condizioni. In qualità di fornitore nazionale di alta qualità in Cina, Usune fornisce soluzioni personalizzate, servizio post-vendita completo e consegna rapida. I nostri prodotti vengono esportati all'estero, rendendoci la scelta preferita nel settore per la nostra qualità superiore e forniamo continuamente agli utenti prodotti affidabili soluzioni di distribuzione dell'energia.
