ILSezionatore da 220 kVè un dispositivo di isolamento esterno ad alta tensione progettato per sottostazioni di trasmissione di energia CA da 220 kV. Viene utilizzato principalmente per isolare i circuiti elettrici, fornire un punto di disconnessione di sicurezza visibile e garantire operazioni di manutenzione sicure per apparecchiature ad alta tensione.
In qualità di produttore professionale di apparecchiature per sottostazioni ad alta tensione in Cina, forniamo soluzioni affidabili di sezionatori da 220 kV con prestazioni elettriche stabili, forte adattabilità all'esterno e conformità agli standard internazionali. Il prodotto è progettato secondo i requisiti IEC 62271-102 ed è ampiamente applicato nei sistemi di trasmissione e distribuzione di potenza.
Durante il normale funzionamento, ilSezionatore da 220 kVtrasporta la corrente nominale in modo continuo. Quando è necessaria la manutenzione, crea uno spazio di isolamento chiaramente visibile dopo l'apertura, consentendo agli operatori di ispezionare e riparare in sicurezza le apparecchiature elettriche a valle.
Il sezionatore è progettato per operazioni di commutazione di corrente a vuoto e funziona insieme agli interruttori automatici e ai sezionatori di terra per migliorare la sicurezza operativa della sottostazione.

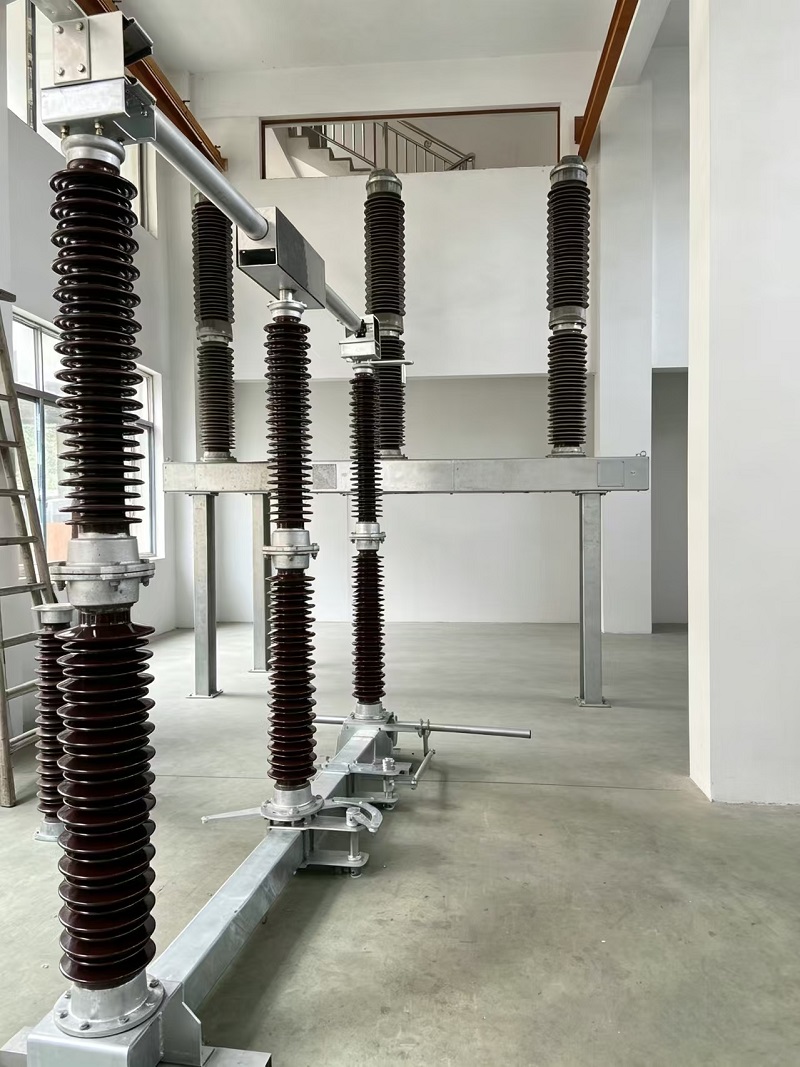

Il sezionatore completo da 220 kV è costituito da una struttura principale trifase, isolatori di supporto, sistema conduttivo, telaio di base in acciaio e meccanismo di comando motorizzato. Ogni componente è ottimizzato per il funzionamento all'aperto a lungo termine in condizioni di alta tensione.
I contatti conduttivi sono realizzati utilizzando materiali in lega di rame placcato argento ad alta densità. Questo design riduce efficacemente la resistenza di contatto, minimizza l'aumento di temperatura durante il funzionamento continuo e migliora la conduttività elettrica e l'affidabilità del servizio.
Gli isolanti di supporto sono realizzati con porcellana di allumina di alta qualità o materiali compositi in gomma siliconica opzionali. La struttura isolante fornisce un'eccellente robustezza elettrica e resistenza ambientale, garantendo un funzionamento stabile nelle sottostazioni esterne.
Il telaio di base adotta una struttura in acciaio zincato a caldo con forte resistenza alla corrosione. È adatto per installazioni esterne a lungo termine e aiuta a mantenere la resistenza meccanica in diverse condizioni atmosferiche.
Il sezionatore da esterno da 220 kV è dotato di un meccanismo di comando motorizzato, ed è disponibile anche il funzionamento manuale di emergenza. La scatola del meccanismo è progettata con un grado di protezione IP54 per migliorare la protezione contro l'ingresso di polvere e acqua.
Il meccanismo operativo include contatti ausiliari che forniscono segnali di feedback della posizione per i sistemi di monitoraggio remoto. Ciò consente agli operatori di controllare in modo efficiente lo stato degli interruttori nelle sottostazioni moderne.
Il sezionatore può essere integrato con interruttori automatici e sezionatori di terra per evitare manovre errate. Il sistema di interblocco di sicurezza garantisce che:
| Tipo di prodotto | Sezionatore ad alta tensione per esterni |
| Tensione nominale | 252kV |
| Frequenza nominale | 50Hz |
| Corrente continua nominale | 1250A/2000A/2500A |
| Corrente di tenuta di breve durata (3 s) | 40kA/50kA |
| Corrente di picco | 100kA / 125kA |
| Metodo operativo | Funzionamento motorizzato con manovra manuale di emergenza |
| Protezione della scatola del meccanismo | IP54 |
| Norma applicabile | CEI 62271-102 |
Il sezionatore da 220 kV è ampiamente utilizzato nei sistemi di trasmissione di potenza ad alta tensione, tra cui:
Con prestazioni di isolamento affidabili e una forte adattabilità ambientale, questa apparecchiatura supporta il funzionamento sicuro e stabile dei moderni sistemi di alimentazione.
Il sezionatore da 220 kV è progettato per installazione esterna e può funzionare in modo affidabile in varie condizioni ambientali.
Il prodotto può essere personalizzato in base alle diverse esigenze del progetto, comprese soluzioni di isolamento, meccanismi di funzionamento e caratteristiche di adattamento ambientale.
In qualità di produttore cinese esperto di apparecchiature per sottostazioni ad alta tensione, ci concentriamo sulla fornitura di soluzioni di trasmissione di potenza affidabili e personalizzate. Il nostro sezionatore da 220 kV combina un design strutturale avanzato, materiali durevoli e un rigoroso controllo di qualità per soddisfare i severi requisiti dei moderni sistemi di alimentazione.
Grazie alla conformità agli standard IEC, alle opzioni di configurazione flessibili e al supporto tecnico professionale, il nostro sezionatore da 220 kV fornisce una soluzione affidabile per l'isolamento sicuro e il funzionamento efficiente delle sottostazioni ad alta tensione.
