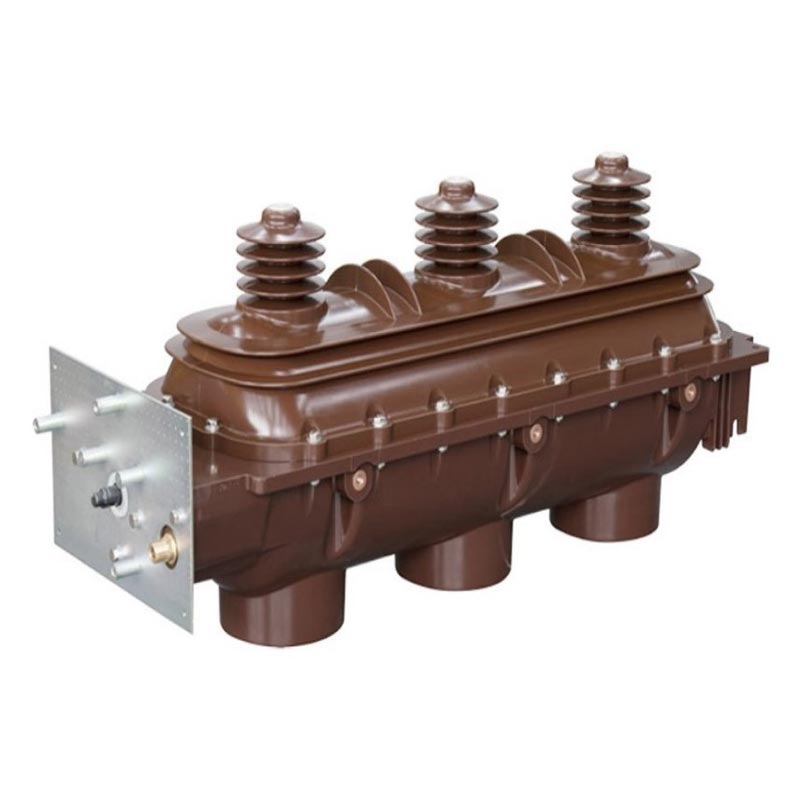

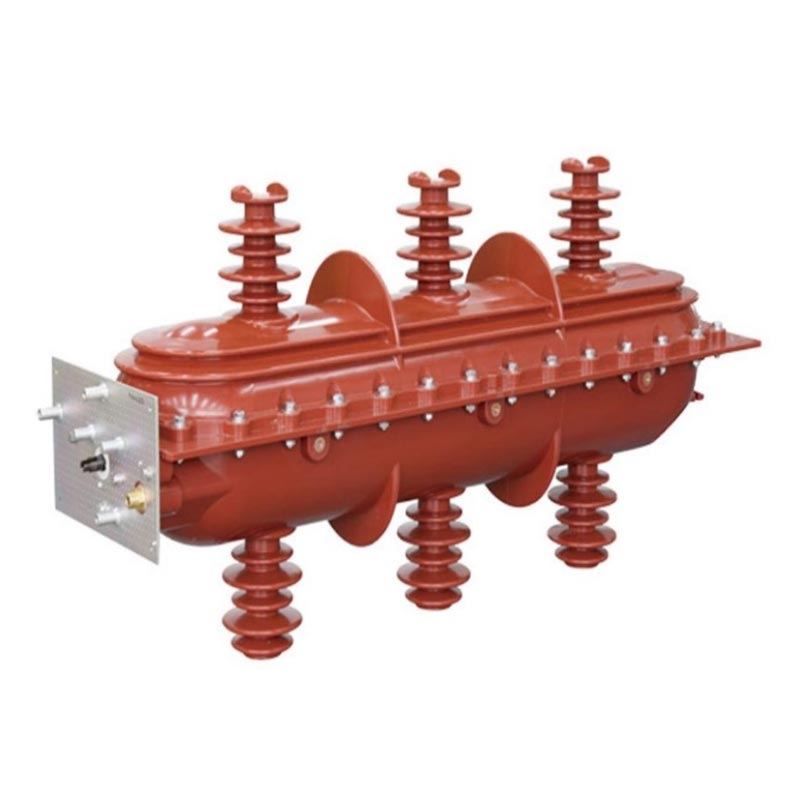

Interruttore sezionatore di carico Sf6

In qualità di produttore professionale di apparecchiature elettriche ad alta tensione in Cina, Usune si concentra sulla ricerca e sviluppo e sulla produzione di apparecchiature di distribuzione di energia a media e alta tensione, in possesso di una fabbrica standardizzata dotata di tecnologie avanzate linee di produzione e rigorosi processi di controllo qualità. Carico Sf6 CA ad alta tensione per interni FLN36-12D e FLRN36-12D Gli interruttori automatici lanciati dall'azienda sono prodotti principali sviluppati in modo indipendente assorbendo prodotti stranieri avanzati tecnologia e combinandola con le effettive esigenze operative del sistema energetico cinese.

Tutti gli interruttori sezionatori di carico Usune Sf6 hanno superato test di tipo approfonditi e le loro prestazioni sono pienamente conformi GB3804 "Interruttori di carico ad alta tensione CA da 3~63 kV", GB16926 "Combinazioni di fusibili e interruttori di carico ad alta tensione" e IEC60265 e Standard internazionali IEC60420. Aderendo al concetto fondamentale di "tutto per un uso sicuro dell'energia", i prodotti lo sono dotato di una camera di estinzione dell'arco a tre posizioni ("chiusura-apertura-messa a terra"), garantendo efficacemente sicurezza e funzionamento a potenza stabile. In qualità di fornitore affidabile di quadri ad alta tensione, Usune offre prevendite complete consulenza e servizio post-vendita per garantire il buon funzionamento delle apparecchiature in vari scenari applicativi.

Ambito di applicazione

L'interruttore sezionatore di carico Sf6 è adatto per sistemi di alimentazione CA trifase 10kV, 24kV, 36kV, 50/60Hz. È ampiamente utilizzato in imprese industriali e minerarie, grattacieli, aree residenziali urbane, sottostazioni, grandi negozi centri commerciali, aeroporti, metropolitane, ospedali e altri scenari di distribuzione dell'energia. Le sue funzioni principali sono la commutazione del carico corrente e corrente di guasto, controlla e protegge linee e trasformatori di distribuzione, fornendo energia sicura e stabile tutela di tutti i settori della produzione e della vita sociale.

Condizioni d'uso

1. Condizioni operative normali

- Temperatura ambiente: da -25 ℃ a +40 ℃, adatta alla maggior parte delle condizioni climatiche in Cina e in altre regioni.
- Altitudine: non superiore a 2000 m, adatto alla maggior parte delle città e delle aree industriali.
- Umidità: umidità relativa media giornaliera <95%, umidità relativa media mensile <90%; vapore medio giornaliero pressione ≤2,2kPa, pressione di vapore media mensile ≤1,8kPa, garantendo un funzionamento stabile in ambienti umidi.

2. Condizioni Operative Particolari

Secondo la norma nazionale GB/T11022-1999 "Requisiti tecnici comuni per quadri ad alta tensione e Controlgear Standards", il quadro deve funzionare in condizioni operative normali. Se l'utente sta operando condizioni non conformi alle condizioni normali (come altitudine di installazione superiore a 2000 m, temperatura ambiente superamento dei limiti normali, elevata umidità che causa condensa, ecc.), è necessario consultare un professionista produttore Usune in anticipo per raggiungere un consenso e garantire il funzionamento sicuro e stabile dell'apparecchiatura.

Caratteristiche strutturali

1. Struttura isolante integrata: i gusci superiore e inferiore sono stampati ad iniezione con resina epossidica, formando a cavità interna sigillata e riempita di gas. Ciò fornisce un eccellente isolamento e resistenza alla corrosione, in modo efficace isolando i componenti interni dall'ambiente esterno e garantendo un funzionamento stabile.

2. Modalità operativa a tre posizioni: il contatto mobile comune ruota, completando gradualmente tre stati operativi: "chiusura", "apertura" e "radicamento". Le posizioni sono chiaramente definite, il passaggio è affidabile e lo è anche il funzionamento errato efficacemente prevenuto.

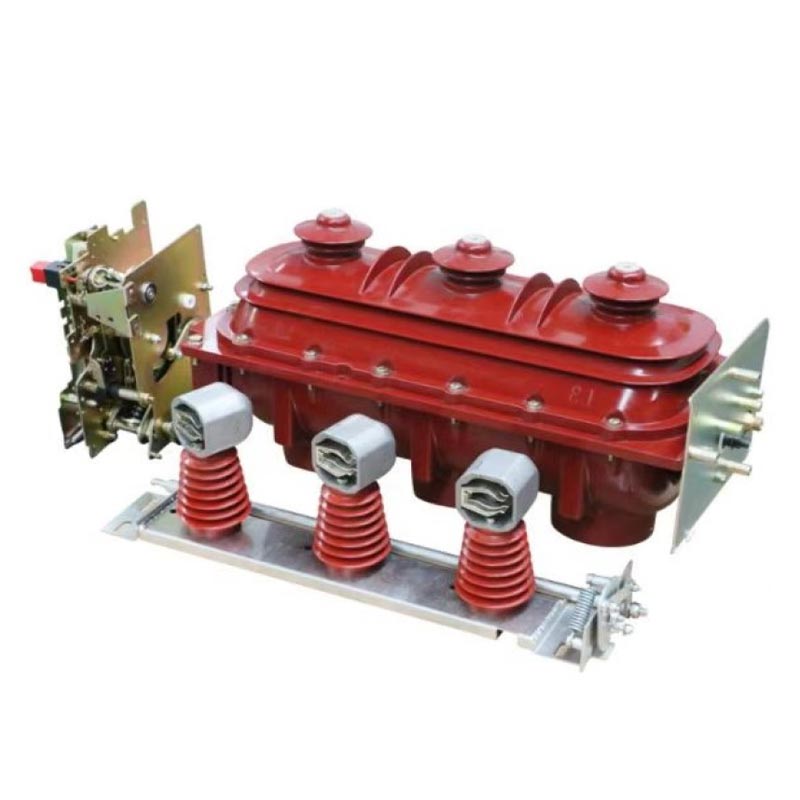

3. Doppi meccanismi operativi: è incluso un meccanismo operativo manuale di base caricato a molla, con un optional funzione di chiusura/apertura elettrica per telecomando. Ciò consente agli utenti di scegliere in base alle proprie esigenze, miglioramento dell’efficienza operativa.

4. Monitoraggio intelligente: la parte anteriore della scatola del meccanismo è dotata di un manometro SF6 e di una posizione indicatore. Il manometro monitora le variazioni di pressione dell'SF6 in tempo reale e l'indicatore di posizione è direttamente collegato all'albero di azionamento del contatto mobile, garantendo un'indicazione assolutamente affidabile del funzionamento del contatto mobile posizione.

5. Protezione di sicurezza: un dispositivo di fuga per la limitazione della pressione si trova nella parte posteriore del guscio. Quando si verifica un incidente nella camera di estinzione dell'arco si genera alta pressione, il gas di sovrappressione può penetrare attraverso lo scarico dispositivo ed essere scaricato all'indietro, impedendo l'espulsione in avanti e garantendo la sicurezza degli operatori.

6. Interblocchi affidabili: sono forniti interblocchi meccanici affidabili tra l'interruttore di carico e la messa a terra interruttore e tra l'interruttore di messa a terra e la porta anteriore (per la distribuzione dell'energia nell'armadio), impedendo rigorosamente malfunzionamenti e migliorando ulteriormente la sicurezza operativa delle apparecchiature.

7. Prestazioni di tenuta: utilizzando un design di tenuta dinamico e statico dedicato, è garantita una tenuta affidabile. Il rigoroso processo di sigillatura di Usune garantisce un tasso di perdite annuale molto inferiore agli standard del settore, prevenendo le apparecchiature guasto dovuto a perdita di gas SF6.

Principali parametri tecnici

Casi pratici di applicazione

Caso 1: Progetto di distribuzione dell'energia in un'area residenziale urbana cinese

Una vasta area residenziale nella Cina orientale comprende 30 grattacieli con oltre 2000 famiglie e un picco richiesta di potenza di 800kW. Inizialmente venivano utilizzati normali interruttori di carico, che spesso presentavano problemi come scadenti sigillatura, funzionamento instabile e intervento, che influiscono sulla normale alimentazione elettrica dei residenti. Successivamente, dopo aver confrontato più fornitori, la società di gestione della proprietà ha selezionato l'interruttore sezionatore di carico Usune FLN36-12D Sf6 come alimentazione principale apparecchiature di controllo della distribuzione.

Caso di studio 2: Progetto di protezione dell'alimentazione elettrica di un grande aeroporto Un importante aeroporto internazionale nel sud della Cina ha requisiti estremamente elevati per la stabilità e la sicurezza dell'alimentazione elettrica. Le interruzioni di corrente non sono consentite in condizioni critiche aree come l'edificio del terminal e la sala di controllo della navigazione. L'aeroporto ha selezionato Usune FLRN36-12D Sf6 Load Interruttori automatici per installazione nella sottostazione, responsabili del controllo e della protezione delle linee in condizioni critiche aree.

Impegno del marchio

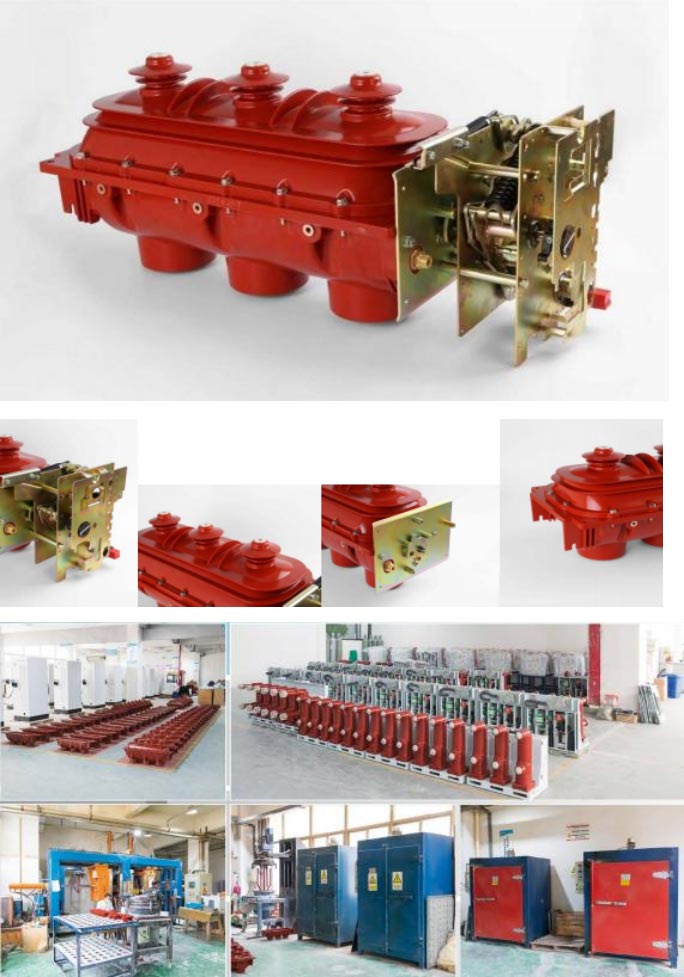

In qualità di produttore professionale di apparecchiature elettriche ad alta tensione in Cina, Usune si impegna a fornire prodotti a livello globale utenti con prodotti interruttore di carico Sf6 di alta qualità, affidabili e sicuri. La nostra fabbrica vanta una produzione avanzata attrezzature e un rigoroso sistema di gestione della qualità. Dall'approvvigionamento delle materie prime alla consegna del prodotto, ogni passo è sottoposto a severi test per garantire la qualità del prodotto. In qualità di fornitore affidabile, non forniamo solo prestazioni elevate prodotti ma anche consulenza prevendita completa, installazione in loco, messa in servizio e assistenza post-vendita servizi di manutenzione, eliminando qualsiasi preoccupazione che gli utenti potrebbero avere durante il funzionamento.
