Interruttore di interruzione del carico 24kv 36kv

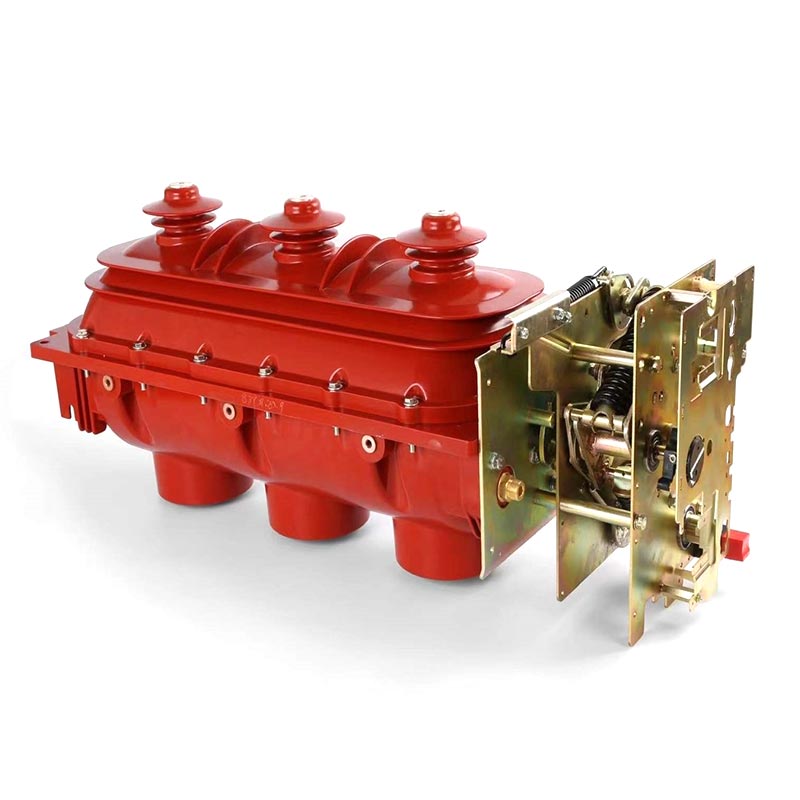

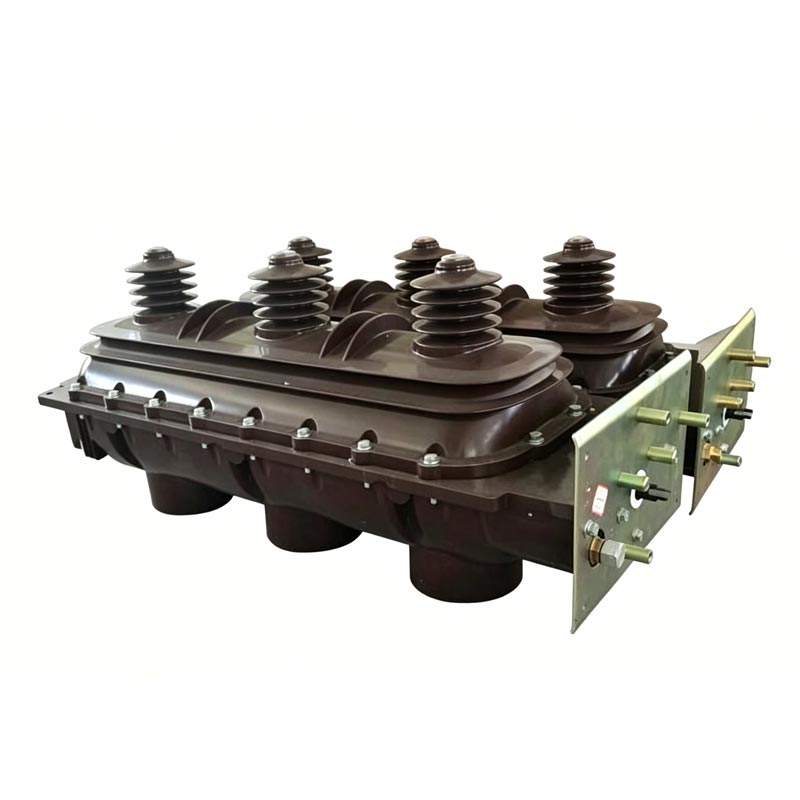

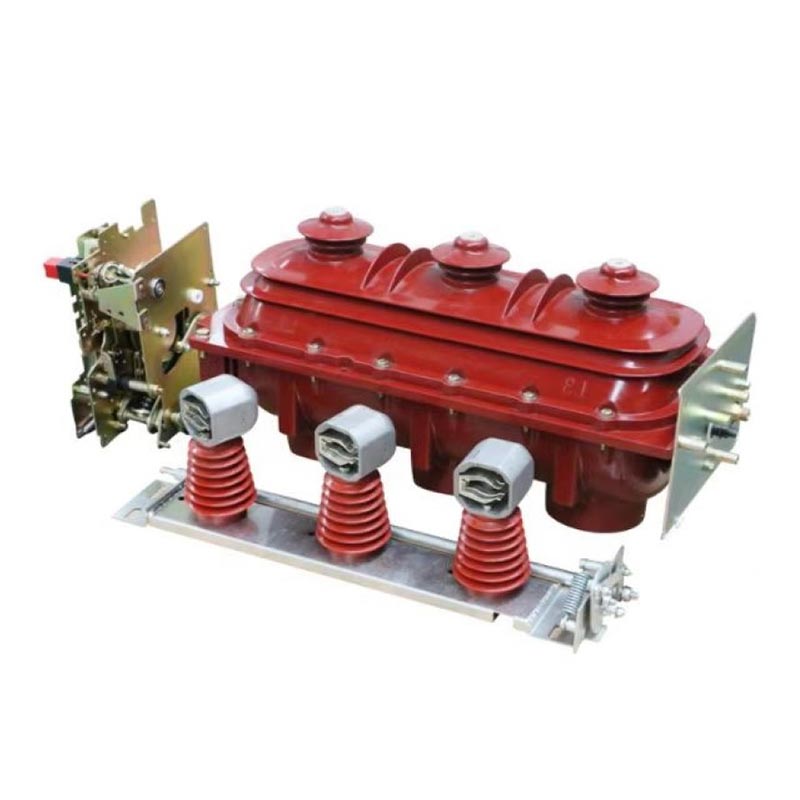

La serie Usune Indoor 24kV 36kV Sezionatore di carico FLN36-24kV 36KV è un quadro di media tensione con nucleo sviluppato e prodotto in modo indipendente da Zhejiang Usune Electric Co., Ltd. Questa serie è progettata specificamente per applicazioni interne, adattabile alle tensioni nominali di 24kV e 36kV e adatto per anello trifase AC 50Hz reti e sistemi di alimentazione dual-radiale. Usune, un fornitore professionale radicato in Cina, integra soluzioni avanzate tecnologia ed esperienza pratica in ogni prodotto, garantendo che gli interruttori possano gestire stabilmente la corrente di carico e commutazione di corrente di sovraccarico, nonché le operazioni di commutazione di lunghe linee scariche, trasformatori scarichi, e banchi di condensatori.

Il vantaggio principale di questa serie è la sua flessibilità: se utilizzato con fusibili limitatori di corrente, può sostituire il circuito interruttori. L'interruttore di carico gestisce la commutazione di varie correnti di carico, mentre il fusibile limitatore di corrente gestisce l'interruzione di correnti di sovraccarico e di cortocircuito maggiori. Ciò riduce il costo delle apparecchiature di distribuzione dell'energia e migliora la sicurezza e la stabilità del sistema di alimentazione, ottenendo un ampio riconoscimento da parte del settore.

Principali caratteristiche del prodotto

1. Progettazione strutturale avanzata

Adottando un design del contatto rotante a doppia interruzione e tre posizioni, la posizione operativa dell'interruttore (chiuso, aperto, collegato a terra) è chiaramente definito, evitando efficacemente malfunzionamenti e garantendo una commutazione precisa e affidabile; il il design complessivo dell'installazione trifase offre una buona sincronizzazione, meno parti e una comoda regolazione installazione, riducendo significativamente le difficoltà e i tempi di installazione in loco.

2. Eccellenti prestazioni di isolamento

L'interruttore è sigillato con alloggiamenti superiore e inferiore in fusione epossidica, riempiti internamente con gas SF6 a 0,045–0,07 MPa. SF6 il gas possiede eccellenti proprietà di isolamento e di estinzione dell'arco elettrico, sigillando completamente il circuito principale e circuito di messa a terra all'interno dell'alloggiamento, isolandolo dall'umidità esterna, dalla polvere e da altri contaminanti. Questo garantisce prestazioni di isolamento stabili anche in ambienti interni difficili, prevenendo guasti all'isolamento e garantire il funzionamento sicuro del sistema elettrico.

3. Prestazioni elevate di sicurezza

La sicurezza è al centro della progettazione del prodotto Usune. In caso di arco interno, la debole struttura posteriore del l'alloggiamento si romperà automaticamente e, contemporaneamente, si romperà la valvola limitatrice di pressione sulla parte superiore dell'armadio aperto, espellendo il gas di sovrapressione all'esterno dell'armadio, prevenendo efficacemente l'esplosione e la protezione dell'armadio la sicurezza degli operatori in cantiere e delle attrezzature circostanti. Questo design ha superato numerosi test di sicurezza ed è conforme con gli standard di sicurezza internazionali e fornisce una protezione affidabile per le operazioni di distribuzione dell'energia.

4. Funzionamento flessibile e affidabile

L'interruttore-sezionatore di carico per interni da 24 kV 36 kV supporta sia la modalità di funzionamento manuale che quella elettrica, selezionabili in base reali requisiti del sito. È conveniente e affidabile da utilizzare, con una struttura meccanica snella e prestazione stabile, adattabile a frequenti operazioni di commutazione. Adottando un design esente da manutenzione, vanta una lunga durata vita utile, con una durata meccanica fino a 2000 cicli, riducendo i successivi costi di manutenzione e carico di lavoro.

Parametri tecnici

Condizioni d'uso

Per garantire un funzionamento stabile e affidabile, l'interruttore sezionatore di carico Usune Indoor 24kV 36kV deve essere utilizzato sotto seguente condizioni (basate sull'effettiva esperienza applicativa in Cina e nel mondo):

(a) Altitudine: non superiore a 1000 metri;
(b) Temperatura ambiente: limite superiore +40℃, limite inferiore -25℃;
(c) Umidità relativa: media giornaliera ≤95%, media mensile ≤90%;
(d) Nessun significativo inquinamento da gas corrosivi, gas infiammabili o vapore acqueo nell'aria circostante;
(e) Nessuna vibrazione frequente o grave.

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Caso applicativo nel mondo reale

Caso di studio: progetto di distribuzione elettrica residenziale urbana di Hangzhou, Cina

Una vasta area residenziale a Hangzhou, in Cina, aveva elevati requisiti di efficienza energetica, sicurezza e stabilità le sue sale interne di distribuzione dell'energia. Il progetto ha selezionato 20 sezionatori Usune per interni da 24kV (FLN36-24kV serie) per gestire la commutazione e la protezione del carico del sistema di alimentazione residenziale. In qualità di fornitore designato per questo progetto, Usune ha fornito una guida di installazione personalizzata e un servizio post-vendita. La fabbrica rigorosamente testato ogni prodotto prima della spedizione per garantire la conformità ai requisiti tecnici del progetto. Dal suo Dopo la messa in servizio nel 2023, gli interruttori hanno funzionato stabilmente senza difetti di isolamento o malfunzionamenti, in modo efficace garantendo un’alimentazione elettrica stabile a oltre 5.000 famiglie. Il team del progetto ha elogiato molto le prestazioni del prodotto e i servizi professionali di Usune.

Domande frequenti

Q1: L'interruttore di interruzione del carico Usune Indoor da 24 kV 36 kV può essere utilizzato da solo per interrompere la corrente di cortocircuito?

A1: No. Gli interruttori di carico vengono utilizzati principalmente per commutare correnti di carico e correnti di sovraccarico, nonché per il collegamento e disconnessione di lunghe linee scariche, trasformatori scarichi e banchi di condensatori. Non possono in modo indipendente interrompere le correnti di cortocircuito. Per gestire le correnti di cortocircuito è possibile combinare interruttori di carico fusibili limitatori di corrente. I fusibili limitatori di corrente gestiscono l'interruzione di sovraccarichi e cortocircuiti maggiori correnti e questa combinazione può sostituire gli interruttori automatici, fornendo una protezione completa per l'alimentazione sistema. Questo design, ottimizzato da Usune sulla base di anni di esperienza professionale, bilancia costi e sicurezza.

Q2: Cosa si dovrebbe fare se la pressione del gas SF6 dell'interruttore del carico è troppo bassa?

A2: Il gas SF6 negli interruttori di carico Usune per interni da 24 kV e 36 kV è sigillato all'interno di un alloggiamento in fusione epossidica. La norma la pressione è 0,045–0,07 MPa. La bassa pressione influenzerà l'isolamento dell'interruttore e le prestazioni di estinzione dell'arco. Utenti bisognerebbe prima controllare se ci sono perdite di gas. Se viene rilevata una perdita, contattare immediatamente il team post-vendita Usune. Come a produttore professionale, Usune fornisce servizi esperti di rilevamento e riparazione di perdite di gas. Dopo aver eliminato la perdita, Il gas SF6 deve essere ripristinato alla pressione standard per garantire che l'interruttore funzioni normalmente. È raccomandato controllare regolarmente la pressione del gas durante l'uso quotidiano.
