Il sezionatore Usune 12kV 10kV 1000A 1250A è un prodotto principale sviluppato dall'azienda concentrandosi sulle esigenze di distribuzione di energia elettrica ad alta tensione industriale. È specificamente progettato per prese di generatori e alta tensione sistemi, adattandosi a livelli di tensione di 10kV e 12kV e coprendo le specifiche di corrente mainstream di 1000A e 1250A.

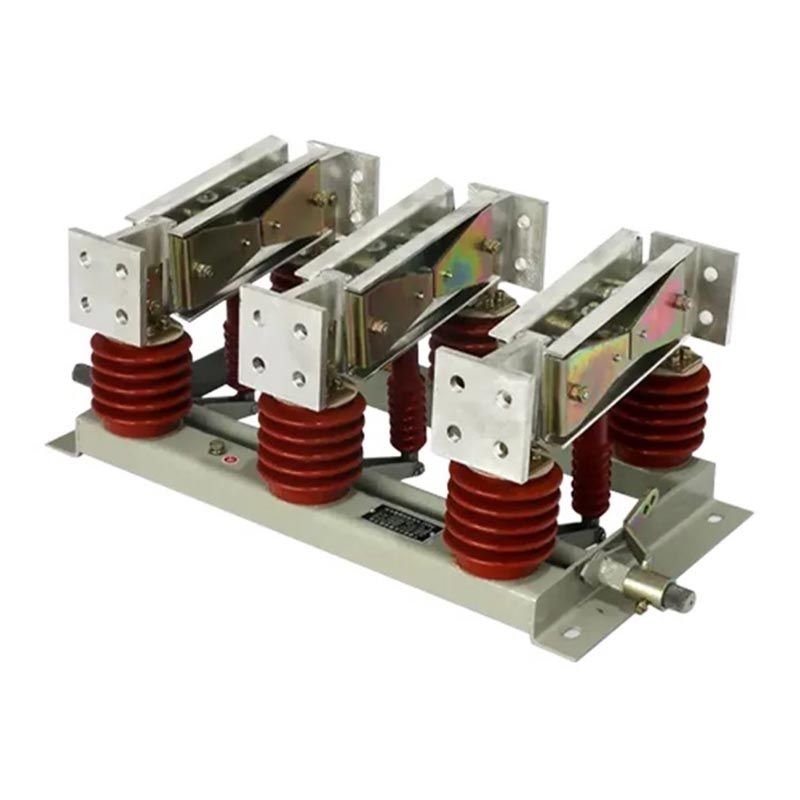

Il sezionatore da 12 kV/10 kV/1000 A/1250 A è costituito da tre unità unipolari indipendenti e può anche essere flessibile configurato come dispositivo elettrico integrato ad alta tensione tripolare. Presenta una struttura compatta, comoda funzionamento e isolamento affidabile. Essendo un prodotto di punta sviluppato internamente, soddisfa i requisiti di isolamento, messa a terra e requisiti di prevenzione dell'inquinamento in varie condizioni operative. Raggiunge una commutazione affidabile del circuito condizioni a vuoto, formando una rottura di isolamento chiaramente visibile, garantendo la sicurezza del personale di manutenzione dal fonte.
- Integra la più recente tecnologia elettrica domestica ad alta tensione, ottimizza il circuito conduttivo e l'isolamento
design, riduce la resistenza di contatto e migliora la capacità di carico di corrente elevata;
- Supporta configurazioni interne (N) ed esterne, con interruttore di messa a terra opzionale (D) e tipi a prova di inquinamento (W)
adattarsi a condizioni operative complesse;
- Utilizza materiali isolanti ad alta resistenza e componenti metallici resistenti alla ruggine, resistenti all'invecchiamento e alla corrosione,
prolungare la vita utile.
- GB 1985-2014 "Sezionatori CA ad alta tensione e sezionatori di messa a terra"
- GB/T 11022-2011 "Requisiti tecnici comuni per gli standard delle apparecchiature di comando e di comando ad alta tensione"
- DL/T 486-2010 "Condizioni tecniche per l'ordinazione di sezionatori CA e sezionatori di terra ad alta tensione"
- DL/T 593-2006 "Requisiti tecnici per apparecchiature di comando e controllo ad alta tensione"

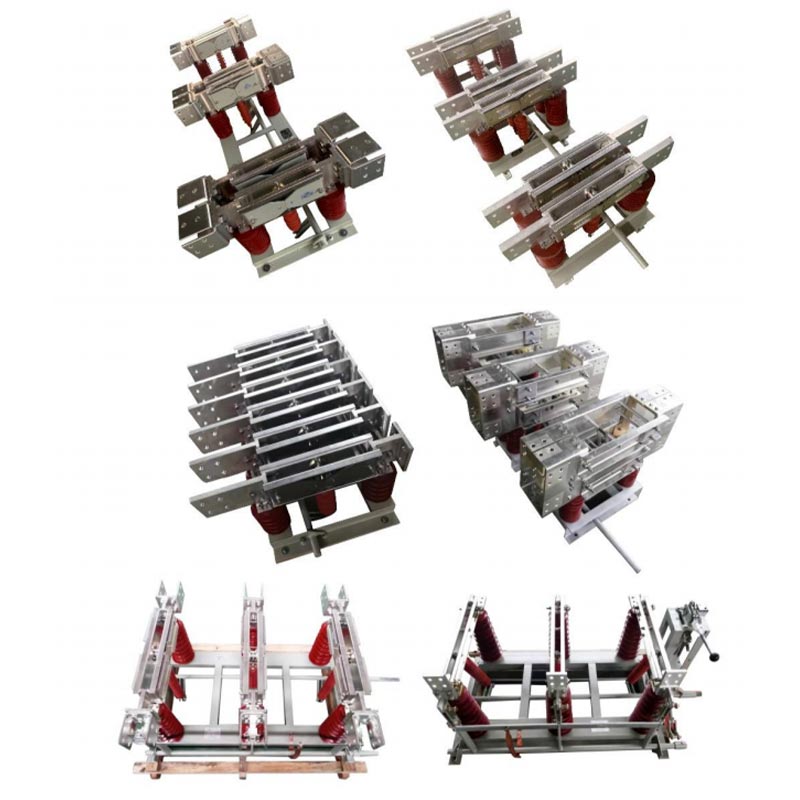

- Specifiche tensione/corrente: 10kV, 12kV; Modelli ad alta corrente da 1000 A, 1250 A, espandibili a 2000 A-10000 A;
- Tipi disponibili: senza messa a terra, con messa a terra singola, a parete passante, che soddisfa diversi requisiti di installazione;
- Tolleranza ambientale: ampio intervallo di temperature operative da -50 ℃ a +50 ℃, altitudine ≤ 2000 m (personalizzabile per
altitudini superiori a 2500 m), resistente ai terremoti di magnitudo 8, 20 mm... Resistente al ghiaccio, adatto per Classe III e IV
zone di inquinamento.
| Elemento parametro | Dettagli delle specifiche |
| Tensione nominale | 10kV, 12kV |
| Corrente nominale | 1000A, 1250A |
| Corrente di tenuta nominale di breve durata | 80kA (personalizzabile) |
| Forma strutturale | Unipolare indipendente / Tripolare integrato |
| Scenario di installazione | Interno/esterno |
| Modalità operativa | Manuale/Elettrico (Opzionale) |
Un'acciaieria statale aveva bisogno di aggiornare le apparecchiature di isolamento della sala di distribuzione dell'energia ad alta tensione da 12 kV. Il le sfide principali erano il riscaldamento ad alta corrente, la scarsa protezione dall’inquinamento esterno e gli elevati rischi per la sicurezza della manutenzione. Il È stato selezionato il sezionatore Usune GN□-12DW/1250A (con messa a terra e protezione dall'inquinamento), adatto per ambienti esterni difficili ambienti polverosi. La sua corrente nominale di 1250 A soddisfa i requisiti di funzionamento a pieno carico della produzione siderurgica linea.
- Risultati dell'implementazione: l'apparecchiatura è stata in funzione per 2 anni senza surriscaldamento o isolamento fallimenti. La funzione di messa a terra è affidabile e l'interruzione dell'isolamento è chiara durante la manutenzione. Manutenzione l'efficienza è aumentata del 40%, con conseguenti ordini di acquisto in blocco a lungo termine da parte del cliente.
Una centrale termoelettrica da 300 MW necessitava di configurare apparecchiature di isolamento all'uscita del generatore da 10 kV, richiedendo adattabilità alle alte altitudini, stabilità alle alte correnti e resistenza alle vibrazioni. L'Usune GN□-10/1000A per interni è stato selezionato il sezionatore, con una soluzione personalizzata rinforzata in alta quota adatta ad aree di impianti con altitudini ≤2200m e resistente a forti condizioni di vibrazione.
- Risultati dell'implementazione: l'apparecchiatura ha funzionato stabilmente per 3 anni, resistendo all'impatto di grandi correnti all'uscita del generatore senza guasti o malfunzionamenti, fornendo una protezione di isolamento sicura per l'unità manutenzione e diventando un caso applicativo di riferimento nelle centrali elettriche.
R: La differenza principale risiede nell'elevata capacità di carico di corrente e nell'adattabilità ambientale. Ordinario i sezionatori hanno una corrente nominale di ≤630 A, mentre i prodotti Usune si concentrano su correnti elevate da 1000 A e 1250 A scenari, ottimizzando la struttura conduttiva per ridurre la generazione di calore; allo stesso tempo, supportano personalizzazione per uso interno/esterno, protezione dall'inquinamento, messa a terra, ecc. e può resistere a temperature estreme da -50℃ a +50℃, rendendoli adatti a condizioni difficili come acciaierie e centrali elettriche, che normali i prodotti non possono soddisfare.
R: Sì. Il modello standard è adatto per altitudini ≤2000m e livelli di inquinamento III-IV. Per altitudini ≥2500 m, la compatibilità può essere migliorata attraverso soluzioni personalizzate come isolamento rinforzato e corrente nominale ridotta. Per ambienti fortemente inquinati è disponibile un modello resistente all'inquinamento (W), utilizzando resistente all'inquinamento isolanti per migliorare le capacità anti-flashover. Questo modello è stato implementato in diversi acciaio d'alta quota impianti e centrali elettriche.
R: Usune offre una garanzia di 2 anni, che copre la riparazione gratuita e la sostituzione di parti per guasti non causati dall'uomo all'interno il periodo di garanzia. Il team post-vendita fornisce guida gratuita all'installazione e formazione tecnica e può fornire assistenza con messa in servizio da remoto o in loco. Sono inoltre supportate soluzioni tecniche personalizzate per garantire l'attrezzatura adattabilità alle condizioni del sito ed eliminazione dei problemi di manutenzione.
