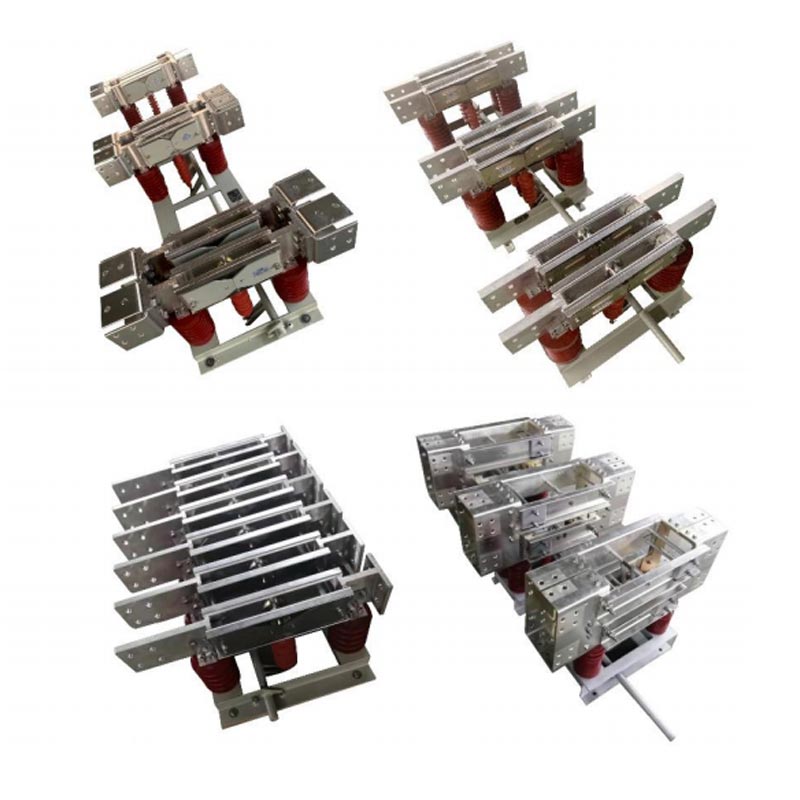

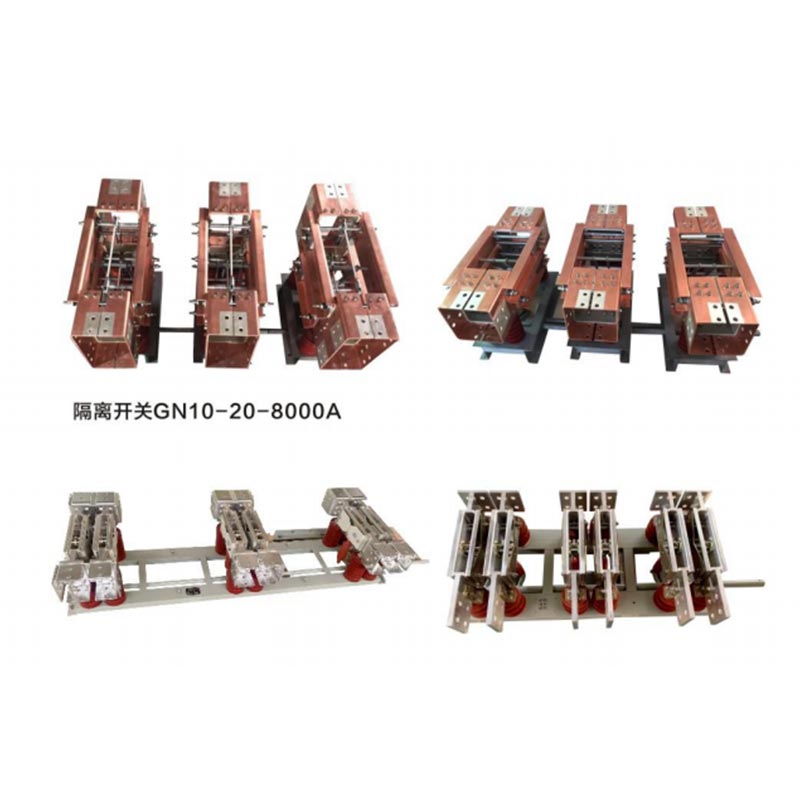

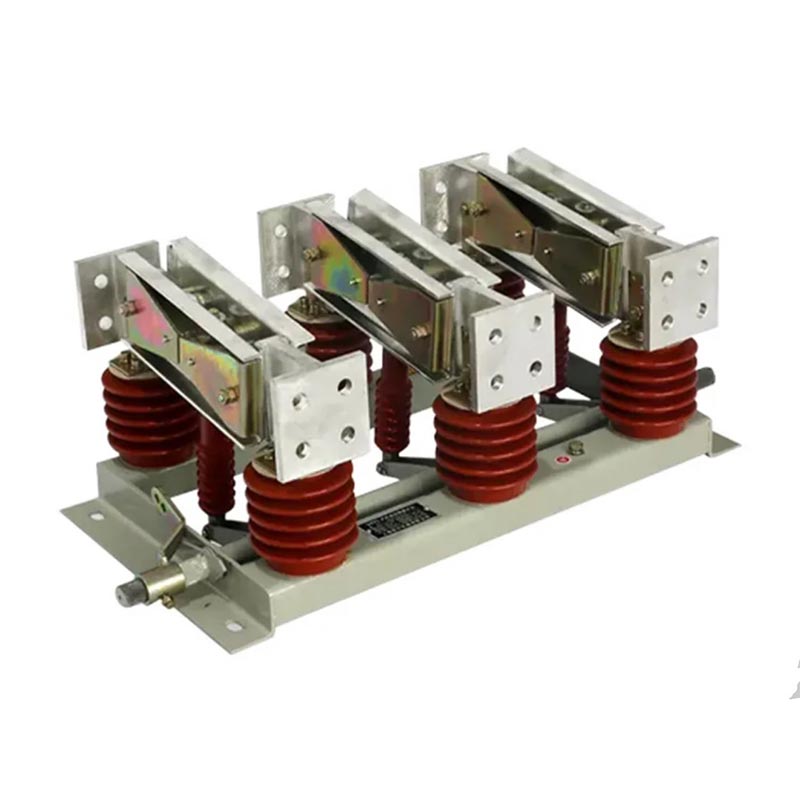

L'interruttore di isolamento dell'aria interna della serie Usune GN è un prodotto elettrico ad alta tensione sviluppato in modo indipendente da Zhejiang Usune Electric Co., Ltd., fornitore leader di apparecchiature elettriche ad alta tensione in Cina. Integrando il le più recenti tecnologie di ricerca e sviluppo e processi di produzione nazionali, è specificamente progettato per correnti elevate condizioni operative alle prese dei generatori di grandi centrali elettriche e acciaierie, colmando la lacuna del mercato sezionatori di alta corrente per interni ad alte prestazioni.
Questo interruttore presenta un design strutturale flessibile, che consente di assemblarlo in tre unipolari indipendenti unità o configurate come dispositivo integrato tripolare per adattarsi a diversi layout spaziali ed esigenze di utilizzo, a seconda delle esigenze di installazione del sito. La sua funzione principale è fornire un isolamento affidabile dell'alimentazione durante manutenzione di apparecchiature ed impianti elettrici. Creando una chiara interruzione nel circuito, garantisce la sicurezza di personale di manutenzione e l'integrità delle apparecchiature, soddisfacendo i requisiti fondamentali di isolamento di sicurezza dell'alta tensione sistemi di potere.
La serie Usune GN adotta un design strutturale scientificamente robusto, che combina layout compatto e conveniente operazione. La configurazione integrata tripolare consente un efficace risparmio di spazio di installazione, mentre quella indipendente Il design unipolare facilita la manutenzione e la sostituzione individuale, migliorando la flessibilità del prodotto e manutenibilità. L'interruttore utilizza materiali conduttivi e isolanti di alta qualità, garantendo un'eccellente conduttività migliorando al contempo le prestazioni di isolamento e la durata di servizio, soddisfacendo i requisiti di funzionamento stabile a lungo termine di ambienti interni ad alta tensione.
I numeri di modello degli interruttori di isolamento dell'aria interna della serie Usune GN seguono regole di codifica standardizzate, rendendole chiare e di facile comprensione, consentendo ai clienti di selezionare le specifiche appropriate in base alle loro effettive esigenze. I modelli tipici sono GN□--20DW/8000--80. I significati specifici di ciascun codice (da sinistra a destra) sono i seguenti:
- G: sezionatore (tipo di prodotto principale, che indica la funzione principale del prodotto di isolamento dell'alimentazione)
- N: Tipologia per interni (indica che il prodotto è progettato per installazione interna)
- □: Numero di serie del design (distingue le diverse versioni del design all'interno della stessa serie)
- 20: Tensione nominale (unità: kV, che indica la tensione più alta che l'interruttore può sopportare stabilmente)
- D: Interruttore con messa a terra (dotato di funzione di messa a terra per garantire uno scarico sicuro durante la manutenzione)
- W: tipo antinquinamento (prestazioni antinquinamento migliorate, adatto per ambienti interni difficili con elevata
livelli di inquinamento)
- 8000: Corrente nominale (unità: A, che indica la corrente massima che l'interruttore può sopportare continuamente)
- 80: Corrente nominale ammissibile di breve durata (unità: kA, che indica la corrente di cortocircuito massima che l'interruttore può
resistere entro un tempo specificato)
Usune aderisce al principio della precisione professionale; la serie GN Isolamento dell'aria interna... L'interruttore vanta parametri tecnici completi per soddisfare le diverse esigenze in vari scenari industriali. Tutti i parametri sono sottoposti test e verifiche rigorosi in fabbrica per garantire la conformità agli standard e prestazioni stabili del prodotto:
- Tensione nominale: 12 kV, 20 kV, 35 kV (tre specifiche per adattarsi a diverse configurazioni di sistemi di alimentazione ad alta tensione)
- Corrente nominale: 2000 A, 3150 A, 4000 A, 5000 A, 6000 A, 8000 A, 9000 A, 10000 A (otto specifiche per adattarsi all'alta corrente
condizioni alle uscite del generatore)
- Tipo di prodotto: tipo senza messa a terra, con messa a terra singola, a parete passante (tre tipi per adattarsi a diverse installazioni
ambienti e requisiti funzionali)
1. Temperatura ambiente: -50℃～+50℃ (funzionamento stabile in ambienti con temperature estreme)
2. Altitudine: ≤2000m (L'adattabilità può essere migliorata su richiesta per altitudini ≥2500m)
3. Pressione del vento: ≤700Pa (equivalente alla velocità del vento ≤34m/s, adatto per ambienti interni ben ventilati)
4. Intensità sismica: ≤8 (resiste a impatti sismici moderati, garantendo un funzionamento stabile in ambienti soggetti a terremoti
aree)
5. Spessore del ghiaccio: ≤20 mm (adatto per ambienti interni freddi dove è possibile la formazione di ghiaccio)
6. Grado di inquinamento: Classe III, IV (design a prova di inquinamento, adatto per ambienti interni con elevata polvere o
inquinamento chimico)
7. Luogo di installazione: esente da pericoli infiammabili ed esplosivi, corrosione chimica e forti vibrazioni
(condizioni di utilizzo speciali possono essere determinate attraverso la negoziazione tra l'utente e il produttore)
Caso di studio: grande centrale elettrica a carbone nello Shandong, Cina
Una grande centrale elettrica a carbone nella provincia di Shandong, in Cina, con una capacità installata di 2×600 MW, richiede un sezionatore ad alta corrente all'uscita del generatore per garantire la manutenzione sicura dei gruppi elettrogeni e dell'alimentazione sistema. Dopo un'indagine e un confronto approfonditi, la centrale elettrica ha selezionato la serie Usune GN da 20 kV/8000 A per interni sezionatore ad alta tensione (con interruttore di messa a terra, di tipo resistente all'inquinamento). In qualità di produttore designato, Usune fornisce una guida all'installazione personalizzata e un servizio post-vendita. Il prodotto funziona stabilmente da tre anni dalla sua implementazione nel 2023.
Durante il funzionamento, l'interruttore ha resistito al test di corrente elevata e ambiente interno difficile (livello di inquinamento IV) senza difetti quali cattivo contatto o danni all'isolamento. Ha effettivamente soddisfatto il compito di isolamento dell'alimentazione durante la manutenzione del gruppo elettrogeno, garantendo la sicurezza del personale di manutenzione e il normale funzionamento dell'alimentazione pianta. Il cliente riconosce altamente le prestazioni del prodotto e il servizio professionale di Usune e ha firmato un accordo di cooperazione a lungo termine con Usune, designandola quale fornitore di sezionatori.
A1: La funzione principale è fornire un isolamento affidabile dell'alimentazione durante la manutenzione delle apparecchiature elettriche e sistemi. Creando un'interruzione netta nel circuito, garantisce la sicurezza del personale e delle attrezzature di manutenzione. Esso è importante sottolineare che questo prodotto è un dispositivo di isolamento dell'alimentazione e non un sezionatore di carico. Non può essere utilizzato per interrompere la corrente di carico o la corrente di cortocircuito; può essere azionato solo a circuito scarico oppure dopo che la corrente di carico è stata interrotta da altri apparecchi di commutazione.
R2: Sì. In qualità di produttore professionale, Usune possiede capacità complete di ricerca e sviluppo e personalizzazione. Per utenti con condizioni di utilizzo speciali (come altitudine ≥2500 m, livelli di inquinamento speciali o installazione speciale requisiti di spazio), possiamo impegnarci in una comunicazione approfondita per adattare la progettazione e i parametri del prodotto in base a condizioni effettive in loco, fornendo soluzioni personalizzate. Condizioni di utilizzo speciali sono determinate da negoziazione tra l'utente e il produttore per garantire che il prodotto sia adatto al funzionamento in loco ambiente e bisogni reali.
