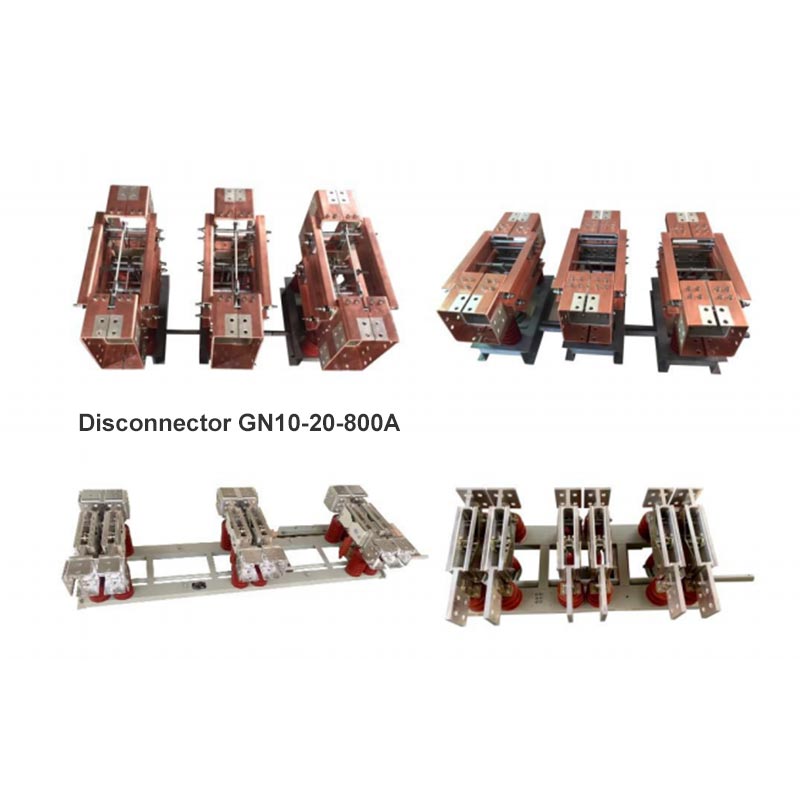

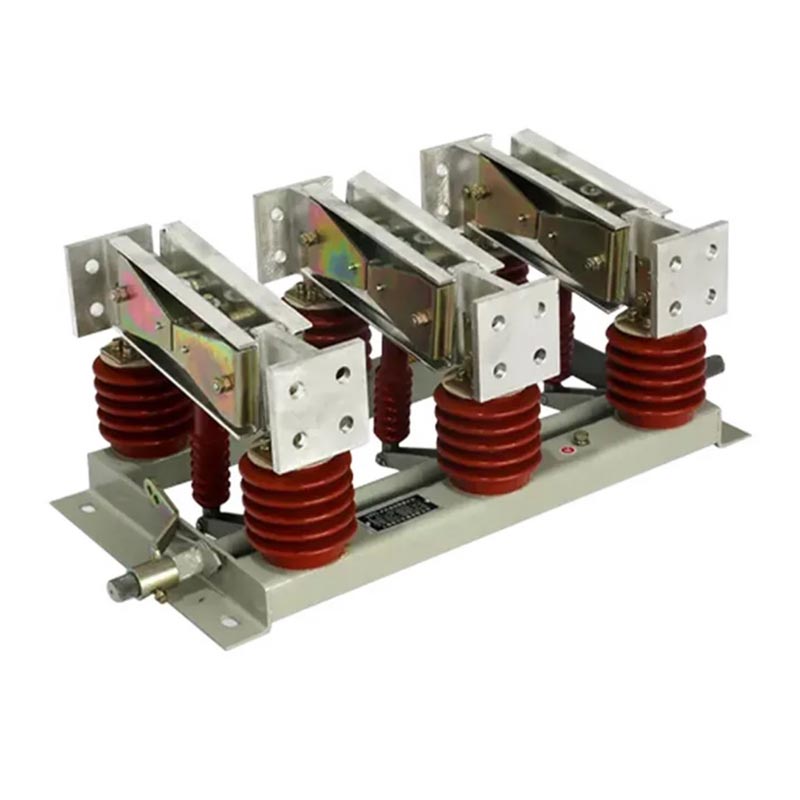

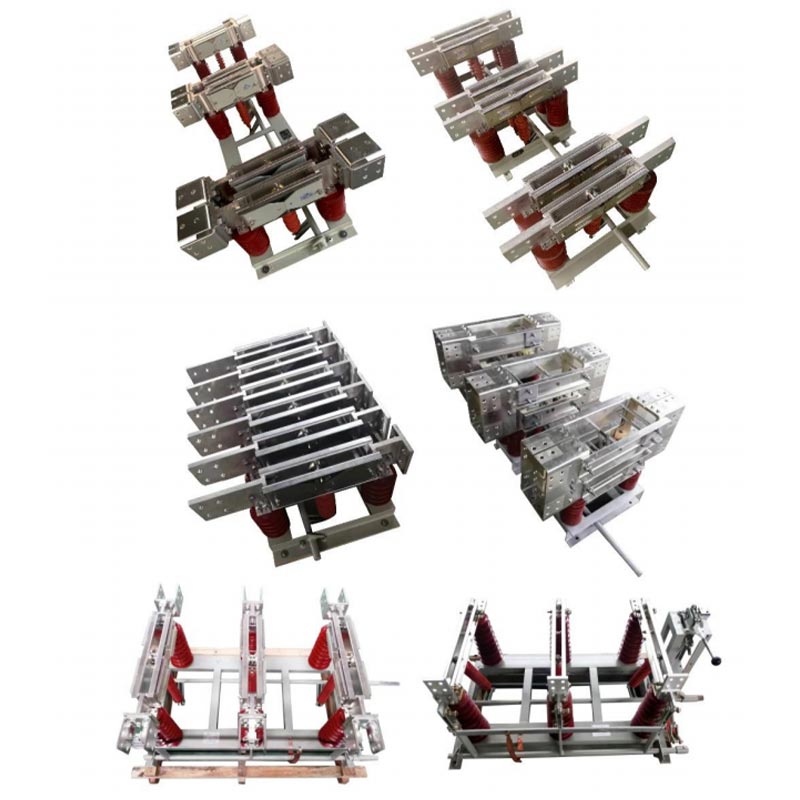

L'interruttore di isolamento di tipo per interni della serie GN è un dispositivo di commutazione senza carico progettato specificamente per interni sistemi ad alta tensione. Raggiunge la disconnessione fisica dell'alimentazione fornendo uno spazio di isolamento visibile, rendendolo un dispositivo essenziale per la manutenzione in sicurezza di apparecchiature e impianti elettrici.
1. Design modulare: composto da tre unità unipolari indipendenti, che possono essere combinate in modo flessibile in un'unità tripolare struttura integrata, adattabile a diversi scenari installativi.
2. Sistema di conduttività ad alta corrente: utilizza contatti in lega di rame ad alta resistenza, offrendo un'eccellente conduttività e stabilità termica, in grado di resistere al funzionamento a lungo termine con correnti fino a 10.000 A.
3. Prestazioni di isolamento affidabili: dotato di isolanti antinquinamento di alta qualità, adatti per Classe III e Ambienti di inquinamento IV.
4. Interruttore di messa a terra opzionale: alcuni modelli integrano un interruttore di messa a terra, garantendo una messa a terra sicura dell'isolamento circuito e migliorare la sicurezza operativa.
| Codice | Senso |
| G | Sezionatore |
| N | Tipologia interna |
| □ | Numero di serie del progetto |
| 20 | Tensione nominale (20kV) |
| D | Con sezionatore di terra |
| W | Tipo antinquinamento |
| 8000 | Corrente nominale (8000A) |
| 80 | Corrente nominale di tenuta di breve durata (80 kA) |
In qualità di fornitore professionale di apparecchiature elettriche ad alta tensione, Usune aderisce rigorosamente alle normative nazionali e industriali standard per garantire la qualità e la sicurezza del prodotto:
- GB 1985-2014 "Sezionatori CA e sezionatori di terra ad alta tensione"
- GB/T 11022-2011 "Requisiti tecnici comuni per gli standard relativi alle apparecchiature di manovra e controllo ad alta tensione"
- DL/T 486-2010 "Condizioni tecniche di ordinazione dei sezionatori AC di alta tensione e degli interruttori di messa a terra"
- DL/T 593-2006 "Requisiti tecnici per apparecchiature di manovra e controllo ad alta tensione"
- Voltaggio nominale: 12kV, 20kV, 35kV

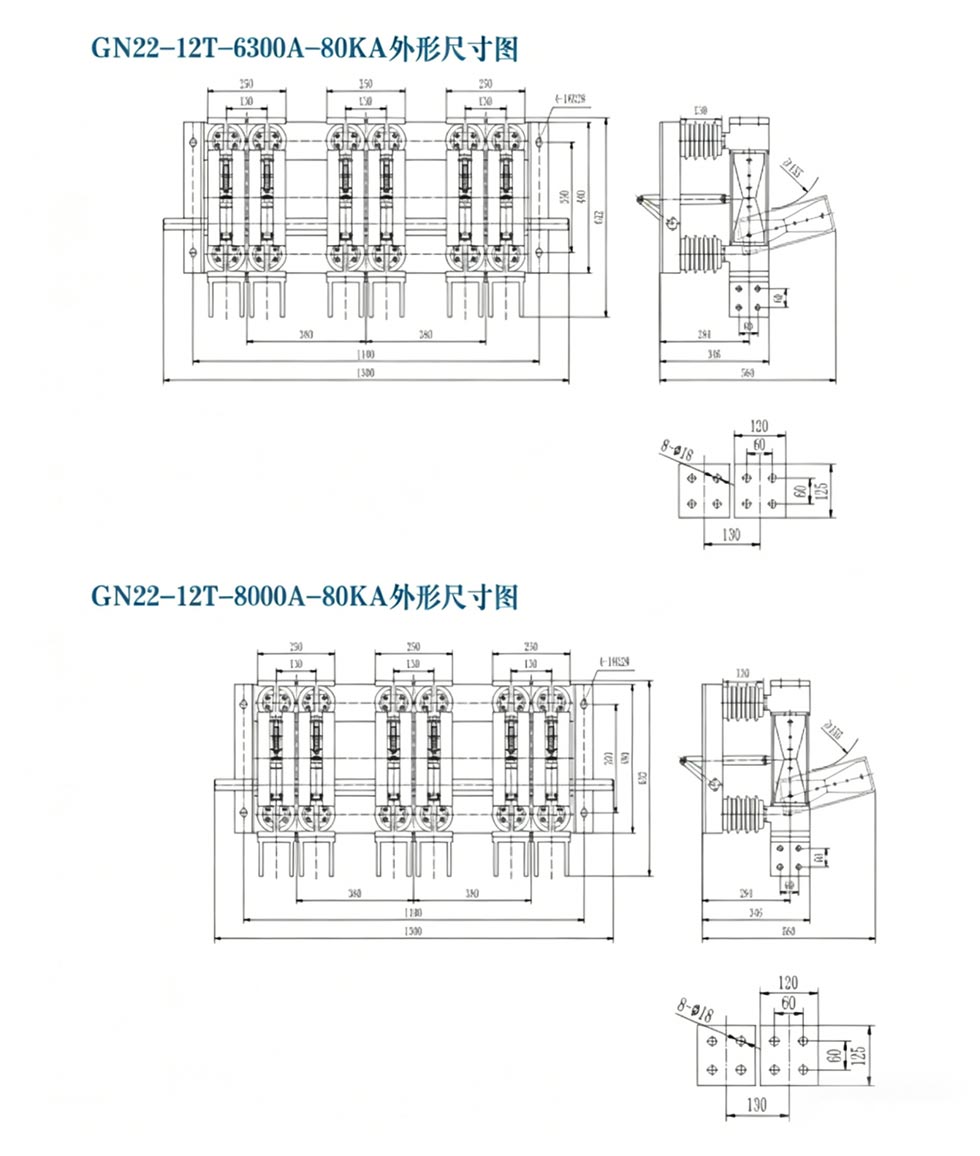

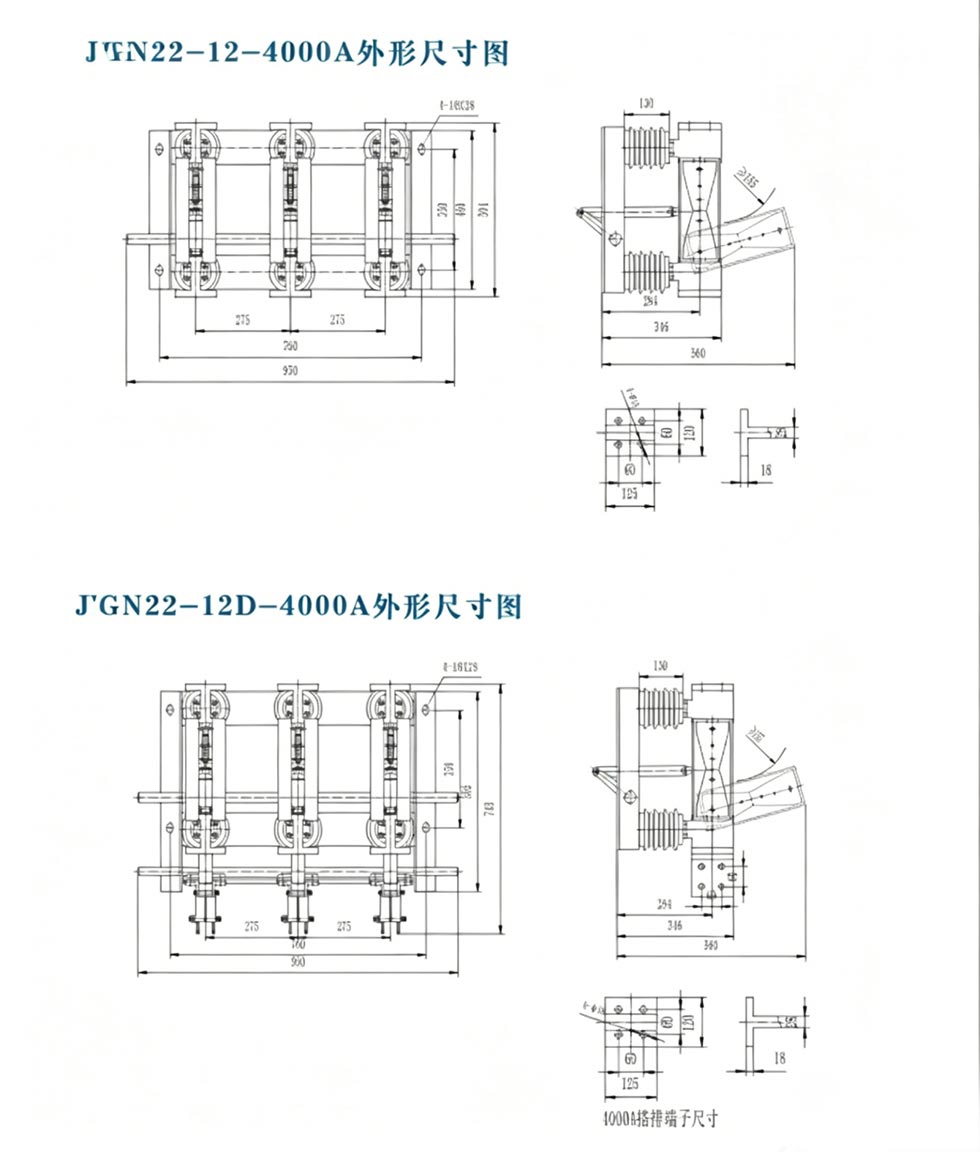

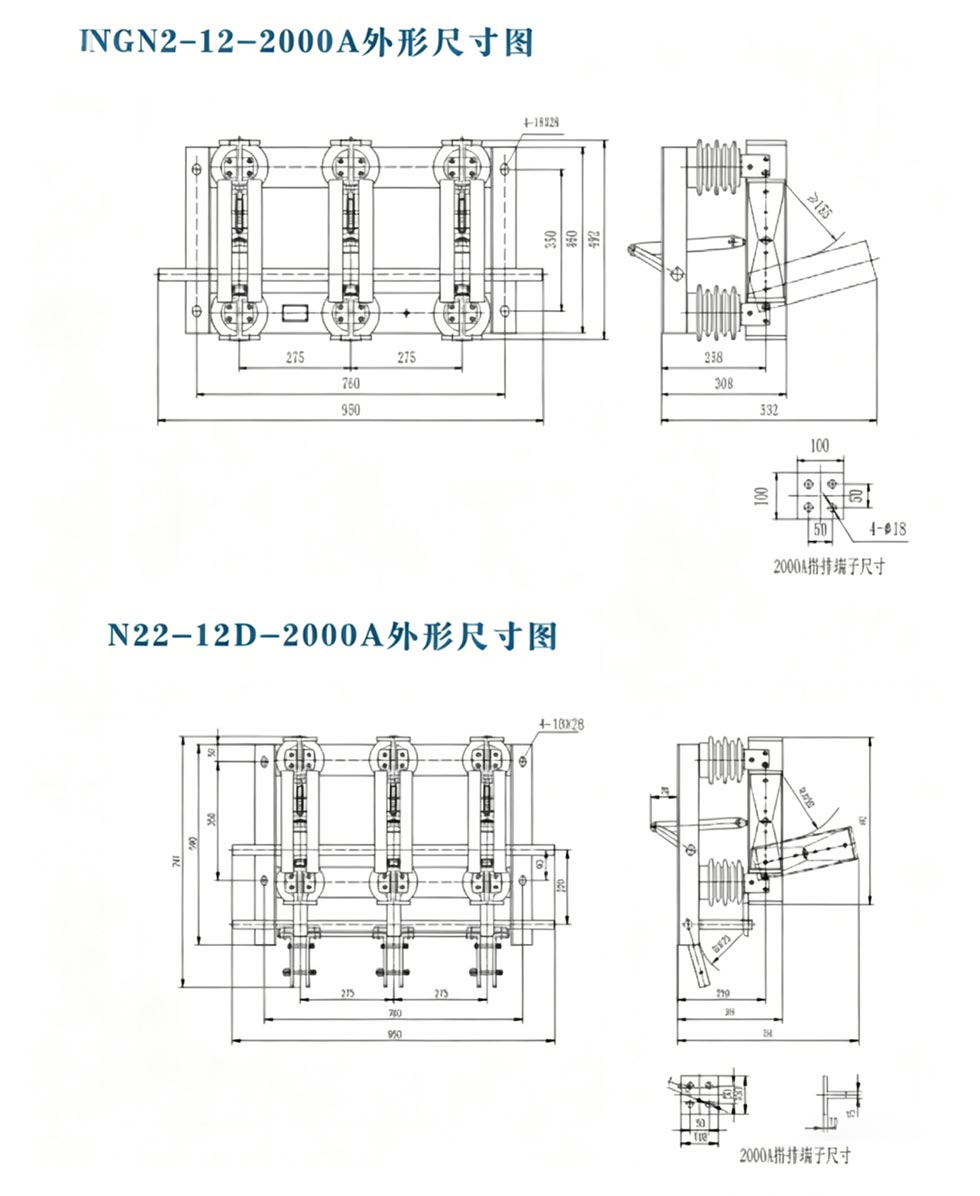

- Corrente nominale: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Corrente nominale di tenuta di breve durata: massimo 80 kA
- Per funzione: senza messa a terra, con messa a terra singola, tipo a parete passante

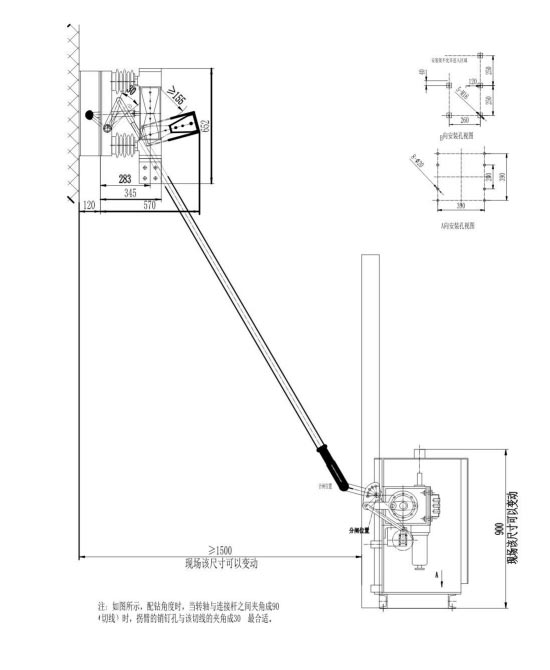

- Per metodo operativo: manuale, elettrico (opzionale)
L'interruttore di isolamento di tipo interno è adatto per ambienti industriali difficili e ha un'ampia adattabilità:
1. Temperatura ambiente: -50℃ ~ +50℃
2. Altitudine: ≤2000 m (l'altitudine ≥2500 m può essere personalizzata per migliorare l'adattabilità)
3. Pressione del vento: ≤700Pa (equivalente alla velocità del vento ≤34m/s)
4. Intensità sismica: ≤8
5. Spessore della glassa: ≤20 mm
6. Livello di inquinamento: Classe III, IV
7. Ambiente di installazione: assenza di pericoli infiammabili o esplosivi, assenza di corrosione chimica e assenza di forti vibrazioni
Caso: una grande acciaieria nella Cina orientale aveva bisogno di dotare il sistema di uscita del suo generatore da 20 kV con un isolamento ad alta corrente attrezzatura. L'ambiente dell'impianto era ostile (elevata polvere, inquinamento di classe IV) e presentava elevati requisiti di corrente (8000A), ponendo severi requisiti sull'affidabilità delle apparecchiature. Alla fine, la fabbrica ha selezionato Usune Sezionatore GN□-20DW/8000-80. Le ragioni principali erano il design resistente all'inquinamento e l'adattabilità alla Classe IV ambienti inquinanti, corrente nominale di 8000 A corrispondente al carico di uscita del generatore e interruttore di messa a terra integrato garantire la sicurezza della manutenzione. Dalla sua messa in servizio nel 2023, l’apparecchiatura ha funzionato stabilmente per oltre due anni, fornendo un isolamento affidabile durante la manutenzione mensile, eliminando il rischio di scosse elettriche. Il gli isolanti resistenti all'inquinamento non presentano segni evidenti di invecchiamento o scarico, riducendo notevolmente la manutenzione frequenza e costi, dimostrando che il sezionatore della serie Usune GN è la scelta ideale per i servizi gravosi sistemi energetici industriali.
A1: Un sezionatore è un dispositivo di manovra a vuoto senza capacità di estinzione dell'arco; è solo abituato isolare il circuito dopo che l'interruttore automatico ha disconnesso il carico. Un interruttore di carico può disconnettere un determinato carico corrente. Il sezionatore della serie GN fornisce uno spazio di isolamento visibile, garantendo assoluta sicurezza durante manutenzione.
R2: Sì. Il modello standard è adatto per altitudini ≤2000m. Per altitudini ≥2500 m, Usune può migliorare l'isolamento e prestazioni meccaniche in base alle esigenze dell'utente per garantire un funzionamento stabile dell'apparecchiatura.
A3: La manutenzione regolare include: (1) Controllo degli isolanti per eventuali crepe e segni di scarico; (2) Testare la pressione di contatto e temperatura (≤70℃ alla corrente nominale); (3) Verifica dell'integrità dell'interruttore di messa a terra e del dispositivo di interblocco; (4) Lubrificare regolarmente il meccanismo operativo. Una corretta manutenzione può garantire una durata di servizio di 20-30 anni.
L'interruttore di isolamento di tipo per interni della serie Usune GN combina tecnologia avanzata, prestazioni affidabili e ampia adattabilità, che lo rende il prodotto preferito per grandi centrali elettriche, acciaierie e sistemi energetici industriali. Come un produttore leader nel settore elettrico ad alta tensione cinese, Zhejiang Usune Electric Co., Ltd., che fa affidamento su il suo team di ricerca e sviluppo professionale, un rigoroso sistema di controllo della qualità e una ricca esperienza di progetto forniscono agli utenti prodotti di alta qualità e soluzioni personalizzate. Sia per nuovi progetti che per aggiornamenti di attrezzature, può fornire sicurezza, protezione di isolamento dell'alimentazione stabile ed efficiente.
