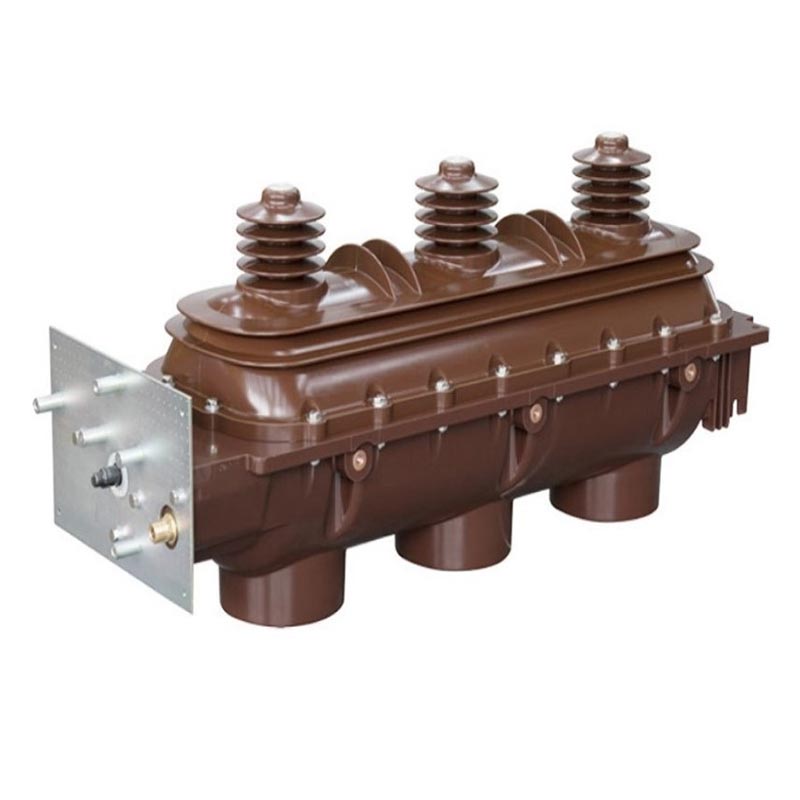

Interruttore di carico Sf6 per interni

L'interruttore di carico Usune Indoor Sf6 è una nuova generazione di quadri ad alta tensione appositamente progettati per interni scenari di distribuzione dell’energia. Sviluppato dal team di ricerca e sviluppo professionale di Usune, è stato sottoposto a un tipo completo i test e le sue prestazioni sono conformi agli standard GB3804, GB16926, IEC60265 e IEC60420.

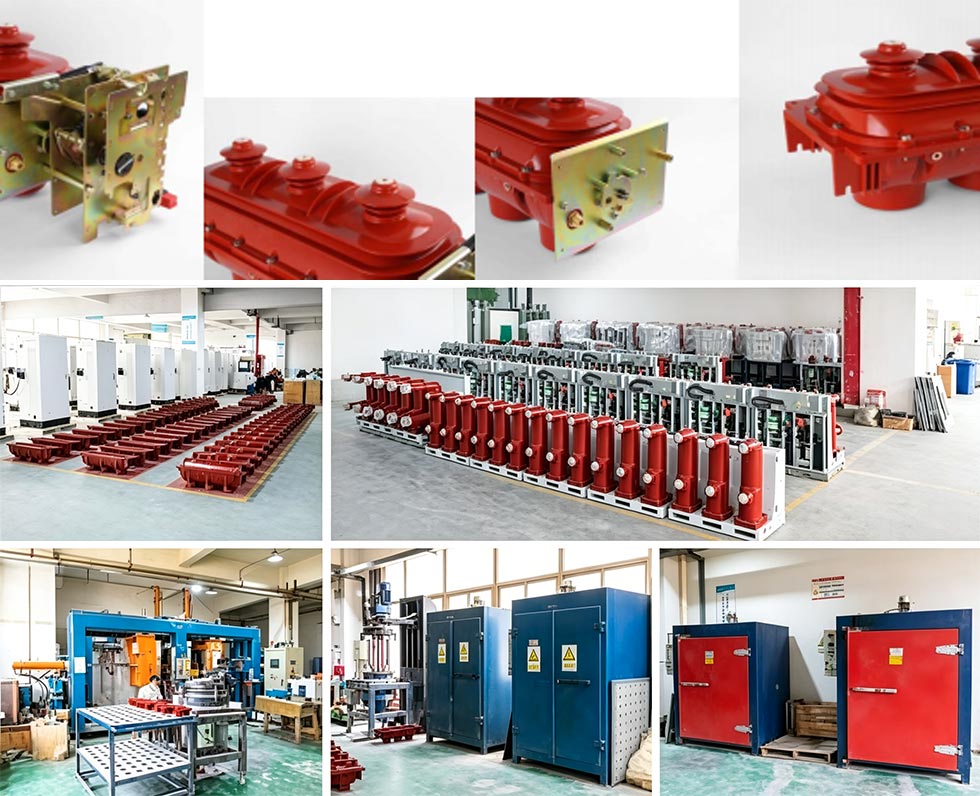

In qualità di produttore professionale di apparecchiature elettriche ad alta tensione, Usune ha standardizzato gli impianti di produzione La Cina è dotata di apparecchiature di produzione avanzate e rigorosi processi di controllo della qualità per garantire che ogni prodotto soddisfa gli standard. I prodotti utilizzano il gas SF6 come mezzo isolante ed estinguente dell'arco, offrendo vantaggi quali come elevata resistenza isolante, efficiente estinzione dell'arco, struttura compatta e lunga durata, in modo efficace risolvendo i punti critici legati alla scarsa stabilità e agli elevati costi di manutenzione dei tradizionali interruttori di carico.

Parametri tecnici fondamentali

1. Sistemi applicabili: CA trifase 10 kV, 12 kV, 24 kV, 36 kV, 50/60 Hz
2. Mezzo di estinzione dell'arco: gas SF6 (inerte, non tossico, alta elettronegatività, alta efficienza a livello di millisecondi estinzione dell'arco)
3. Meccanismo operativo: meccanismo a molla (accumulo di energia manuale standard, apertura elettrica opzionale e chiusura per comando a distanza)
4. Stato di funzionamento: Camera di estinzione dell'arco a tre posizioni: "Chiuso-Aperto-Terra"
5. Prestazioni di tenuta: design di tenuta dinamico e statico dedicato, dotato di manometro in tempo reale monitoraggio

Ambito di applicazione

Gli interruttori di carico SF6 per interni sono ampiamente utilizzati in scenari di distribuzione dell'alimentazione interna come quelli industriali e minerari imprese, grattacieli, aree residenziali urbane, sottostazioni, grandi centri commerciali, aeroporti, metropolitane e ospedali per la commutazione di correnti di carico, il controllo e la protezione di circuiti e trasformatori di distribuzione; quando dotati di connettore frontale del cavo tangibile in uscita, sono particolarmente adatti per la derivazione dei cavi (di connessione) scatole.

Principali parametri tecnici

Caratteristiche strutturali e vantaggi per la sicurezza

1. Isolamento superiore e struttura estinguente

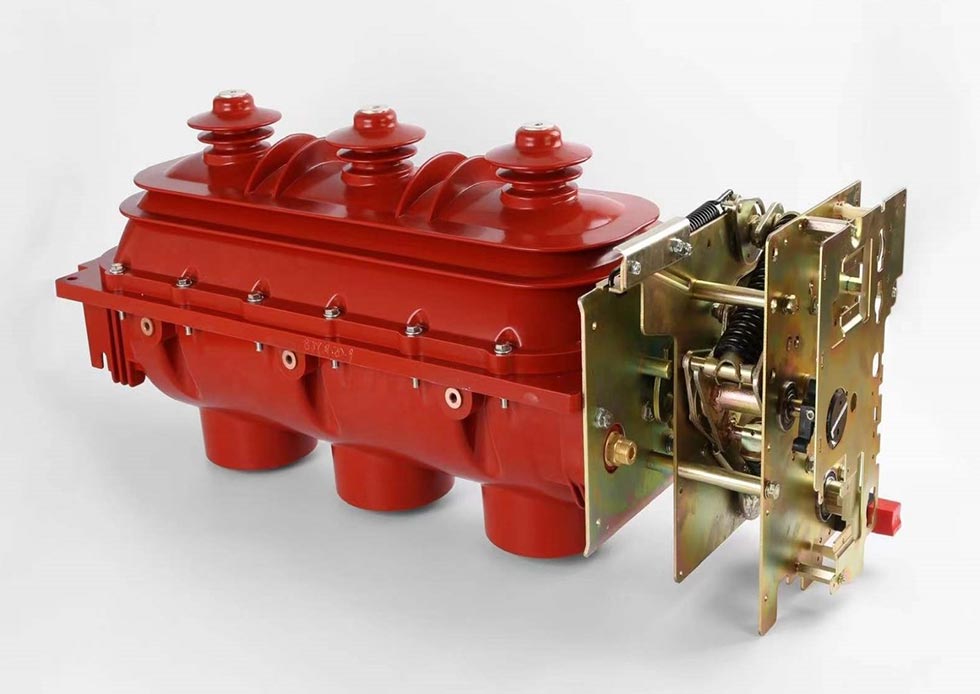

I gusci superiore e inferiore sono stampati ad iniezione con resina epossidica, formando una cavità interna sigillata e riempita di gas isola efficacemente l'ambiente esterno. La camera di estinzione dell'arco a tre posizioni completa la chiusura, operazioni di apertura e messa a terra passo dopo passo attraverso la rotazione di un contatto mobile comune, garantendo la pulizia stato e funzionamento affidabile. Il gas SF6 ha un'elevata rigidità dielettrica ed eccellenti prestazioni di estinzione dell'arco, estinguendo rapidamente l'arco generato durante la commutazione.

2. Tenuta affidabile e monitoraggio della pressione

L'interruttore di carico SF6 per interni utilizza un design di tenuta dinamica e statica dedicato, fornendo un'eccellente tenuta prestazioni e prevenendo perdite di gas SF6. Un manometro è posizionato in modo visibile sulla scatola del meccanismo da monitorare pressione del gas in tempo reale, facilitando il rilevamento tempestivo di potenziali pericoli da parte degli operatori.

3. Interblocchi di sicurezza completi

Sono installati interblocchi meccanici affidabili tra l'interruttore del carico e l'interruttore di messa a terra e tra il interruttore di messa a terra e lo sportello anteriore (per la distribuzione dell'energia a armadio), prevenendo malfunzionamenti e garantendo il sicurezza del personale e delle attrezzature. Una copertura protettiva equalizzante è dotata all'estremità di uscita per migliorare prestazione di isolamento.

4. Funzionamento flessibile e design salvaspazio

La configurazione standard include un meccanismo operativo manuale a molla; apertura e chiusura elettrica opzionale consente il controllo remoto. La sua struttura compatta e l'ingombro ridotto lo rendono adatto ad edifici alti e di piccole dimensioni sottostazioni e altre applicazioni con spazio di installazione limitato.

Condizioni d'uso

1. Condizioni operative normali

- Temperatura ambiente: -25℃～+40℃
- Altitudine: non superiore a 2000 m
- Umidità: umidità relativa media giornaliera <95%, media mensile <90%; pressione di vapore media giornaliera ≤2,2 kPa, media mensile ≤1,8kPa

2. Condizioni Operative Particolari

Secondo lo standard GB/T11022-1999, l'interruttore di carico Sf6 per interni deve funzionare in condizioni normali. Se il condizioni operative non sono soddisfatte (ad esempio, altitudine superiore a 2000 m, temperatura e umidità eccessive, ecc.), si prega di consultare preventivamente il produttore per garantire il normale funzionamento del prodotto.

Caso applicativo nel mondo reale

Caso di studio: progetto di distribuzione elettrica della metropolitana urbana cinese

Una linea metropolitana importante richiede interruttori di carico ad alta tensione per interni affidabili per il sistema di distribuzione dell'energia della stazione, che richiedono elevati livelli di sicurezza, stabilità e compattezza delle apparecchiature. Questo progetto ha selezionato Usune FLN36-12D modello, la cui struttura compatta è adatta allo spazio limitato delle metropolitane. La sua tenuta affidabile e le prestazioni di estinzione dell'arco garantiscono un funzionamento stabile nell'ambiente sotterraneo umido. Fin dalla sua messa in servizio nel 2024 non ha registrato alcun fallimento e ha ricevuto elogi dal proprietario del progetto.

Domande frequenti

Q1: Cosa devo fare se il manometro del gas SF6 sull'interruttore mostra una lettura anomala?

A1: Smettere immediatamente di usare l'interruttore per evitare danni all'attrezzatura o incidenti di sicurezza. Per prima cosa controlla se ci sono perdite di gas. Se non ci sono perdite, attendere che la temperatura ritorni e osservare se la pressione ritorna normale. Se lì c'è una perdita o non è possibile ripristinare la pressione, contattare immediatamente il servizio post-vendita Usune. Il il produttore invierà tecnici professionisti per gestire il problema.

Q2: È possibile utilizzare l'interruttore di carico Usune Indoor SF6 in ambienti superiori a 2000 m di altitudine?

A2: La normale altitudine operativa non supera i 2000 m. Altitudine più elevata influirà sulle prestazioni di isolamento. Se utilizzato in ambienti ad alta quota consultare preventivamente Usune. In qualità di fornitore professionale, possiamo fornire prodotti personalizzati soluzioni e regolare il design dell'isolamento per garantire un funzionamento stabile.

D3: Con quale frequenza il prodotto richiede manutenzione e quali sono gli elementi di manutenzione principali?

R3: In condizioni normali, si consiglia una manutenzione completa ogni 1-2 anni. Gli elementi principali includono: (1) Controllo pressione e tenuta del gas SF6; (2) Verifica dell'affidabilità degli interblocchi meccanici; (3) Pulizia dell'interruttore e superfici della scatola del meccanismo; (4) Controllo dell'accuratezza degli indicatori di posizione; (5) Controllo del meccanismo di funzionamento e aggiungendo lubrificante secondo necessità. Per i dettagli, fare riferimento al manuale del prodotto o contattare il servizio post-vendita. Usune fornisce anche formazione professionale sulla manutenzione.

Impegno del marchio e servizio post-vendita

In qualità di produttore e fornitore professionale di apparecchiature elettriche ad alta tensione, Usune ha standardizzato la produzione piante in Cina. Aderendo al principio "Qualità prima di tutto, sicurezza prima di tutto", tutti i prodotti sono sottoposti a una qualità rigorosa ispezione prima di lasciare la fabbrica, rispettando gli standard di certificazione pertinenti per garantire l'autorità del prodotto e affidabilità.

Forniamo servizi post-vendita completi, tra cui guida all'installazione, messa in servizio, manutenzione e formazione tecnica. Il nostro team post-vendita è composto da tecnici professionisti esperti che rispondono prontamente bisogni e fornire soluzioni efficienti. Sosteniamo sempre il concetto fondamentale di "Tutto per l'utilizzo sicuro di elettricità" e collaborare con gli utenti per creare un ambiente di distribuzione dell'energia sicuro e stabile.
