Con il continuo sviluppo delle reti elettriche urbane, degli impianti industriali, dei progetti di energia rinnovabile e dei sistemi infrastrutturali, le apparecchiature di distribuzione a media tensione richiedono livelli più elevati di sicurezza, affidabilità, compattezza e controllo intelligente. I quadri Ring Main Unit (RMU) sono diventati una soluzione importante per le reti di distribuzione secondaria perché combinano funzioni di commutazione, protezione e distribuzione di potenza all'interno di una struttura compatta.

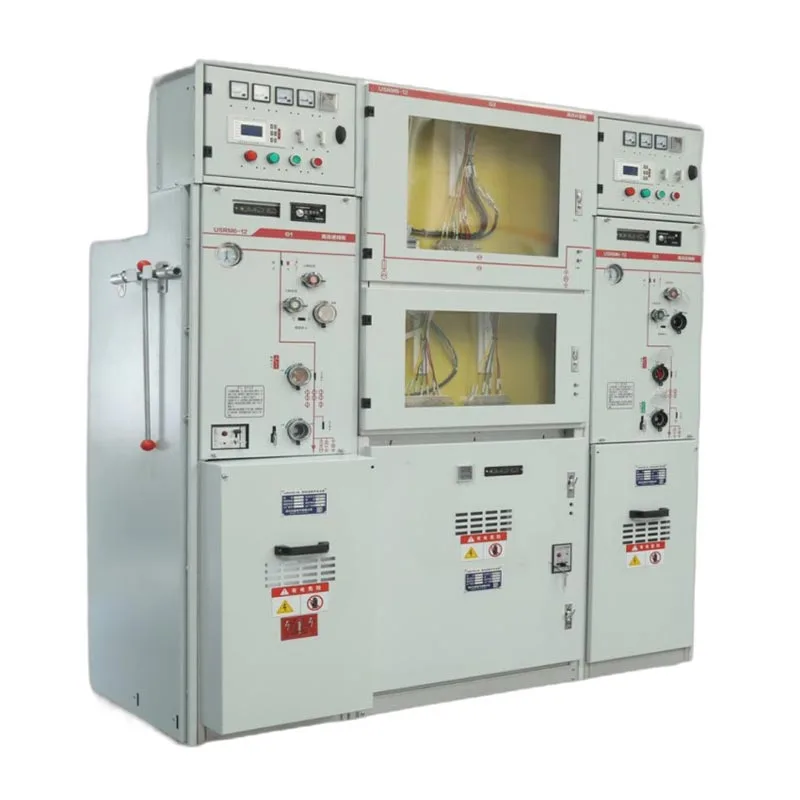

ILQuadro dell'unità principale ad anello GIS SF6 da 22 kVdaUsuneè progettato per applicazioni di distribuzione dell'energia a media tensione che richiedono prestazioni di isolamento affidabili, funzionamento sicuro e utilizzo efficiente dello spazio. Utilizzando la tecnologia di isolamento in gas SF6 e una struttura sigillata, il quadro contribuisce a migliorare la stabilità operativa in ambienti in cui la sicurezza e la continuità dell'alimentazione sono fondamentali.
Per i servizi di pubblica utilità, gli utenti industriali, gli appaltatori di ingegneria e i distributori elettrici, la scelta di un RMU adeguato richiede un'attenta valutazione della tensione nominale, delle prestazioni di isolamento, della capacità di cortocircuito, della configurazione della protezione, dell'adattabilità ambientale, dei requisiti di manutenzione e della conformità agli standard elettrici.
Un'unità principale ad anello è un tipo di quadro di media tensione utilizzato principalmente nelle reti di distribuzione secondaria. Integra le funzioni di commutazione del carico, connessione dei cavi, protezione e messa a terra in un involucro compatto, contribuendo a migliorare l'affidabilità e la flessibilità dei sistemi di distribuzione dell'alimentazione.
ILQuadro dell'unità principale ad anello GIS SF6 da 22 kVutilizza il gas SF6 come mezzo isolante per separare i componenti elettrici dalle influenze ambientali esterne. Il compartimento del gas sigillato aiuta a mantenere prestazioni di isolamento stabili e riduce l'impatto di umidità, polvere e inquinamento.
I quadri RMU sono ampiamente utilizzati in applicazioni in cui è importante l'alimentazione continua, inclusi parchi industriali, edifici commerciali, sottostazioni, impianti di energia rinnovabile, infrastrutture di trasporto e reti di distribuzione urbana.
Il design compatto consente l'installazione in luoghi in cui i sistemi di quadri tradizionali potrebbero richiedere più spazio.
| Parametro | Specifica | Considerazione dell'acquirente |
|---|---|---|
| Tipo di prodotto | Quadro dell'unità principale ad anello GIS SF6 da 22 kV | Progettato per sistemi di distribuzione di media tensione |
| Marca | Usune | Produttore di apparecchiature elettriche di media e bassa tensione |
| Tensione nominale | 22kV | Adatto per applicazioni di distribuzione di energia a media tensione |
| Metodo di isolamento | Isolamento in gas SF6 | Fornisce prestazioni di isolamento stabili in condizioni sigillate |
| Tipo di quadro | Quadro isolato in gas (GIS) RMU | Struttura compatta con funzioni di commutazione integrate |
| Configurazione | Design modulare dell'unità principale dell'anello | Supporta diversi requisiti di alimentazione e protezione |
| Frequenza dell'applicazione | Sistemi di distribuzione dell'alimentazione 50Hz/60Hz | Adatto a diverse reti elettriche regionali |
| Funzioni di protezione | Commutazione del carico, protezione dei cavi, operazione di messa a terra | Supporta il funzionamento sicuro della rete di distribuzione |
| Installazione | Soluzioni indoor e outdoor personalizzate | Selezionato in base all'ambiente del progetto |
| Standard | Progettato secondo IEC e relativi standard elettrici | Supporta i requisiti dei progetti internazionali |
Parametri specifici quali corrente nominale, corrente di tenuta al cortocircuito, classe di protezione, configurazione dell'armadio, sistema di protezione relè, funzione di comunicazione e requisiti di funzionamento meccanico devono essere confermati in base alle specifiche del progetto effettivo.
Il gas SF6 ha eccellenti caratteristiche di isolamento, che lo rendono ampiamente utilizzato nelle applicazioni di quadri di media tensione. In una struttura GIS sigillata, l'ambiente isolante rimane protetto da condizioni esterne come polvere, umidità e inquinamento.
Ciò aiuta a mantenere prestazioni elettriche affidabili e riduce l'influenza dei cambiamenti ambientali sul funzionamento del quadro.
Rispetto ai quadri convenzionali isolati in aria, i progetti isolati in gas possono ottenere una struttura più compatta posizionando i componenti ad alta tensione all'interno di un compartimento di gas sigillato.
Questo vantaggio è prezioso per le sottostazioni urbane, gli edifici commerciali, gli impianti industriali e i progetti in cui lo spazio di installazione è limitato.
La custodia sigillata separa gli operatori dai componenti sotto tensione, contribuendo a ridurre i rischi di esposizione durante il normale funzionamento.
Combinato con sistemi di messa a terra, funzioni di interblocco meccanico e dispositivi di protezione, il quadro RMU fornisce un ulteriore supporto di sicurezza per i sistemi di distribuzione di media tensione.
Il vano gas contiene i principali componenti elettrici e garantisce la protezione dell'isolamento. Una struttura sigillata aiuta a mantenere condizioni interne costanti per tutta la vita utile dell'apparecchiatura.
La qualità della tenuta del gas e il controllo delle perdite sono fattori importanti che influiscono sull'affidabilità a lungo termine.
L'interruttore-sezionatore è responsabile del controllo delle normali operazioni di commutazione della corrente nella rete di distribuzione.
Consente agli operatori di isolare sezioni della rete per la manutenzione o la regolazione del sistema, migliorando al tempo stesso la flessibilità operativa.
Il sezionatore di terra fornisce funzionalità di messa a terra durante le procedure di manutenzione, contribuendo a garantire condizioni di lavoro più sicure per il personale elettrico.
Un corretto interblocco meccanico tra i componenti di commutazione aiuta a prevenire sequenze operative errate.
A seconda della configurazione del sistema, i quadri RMU possono integrare componenti di protezione come interruttori automatici, fusibili, relè e sistemi di monitoraggio.
La configurazione della protezione deve essere selezionata in base alla capacità del trasformatore, alle caratteristiche del carico, ai requisiti di protezione dai guasti e alla progettazione della rete di distribuzione.
Fabbriche, impianti di produzione e parchi industriali necessitano di una fornitura elettrica stabile per mantenere le operazioni di produzione continue.
ILQuadro dell'unità principale ad anello GIS SF6 da 22 kVpuò aiutare a distribuire l'energia in media tensione fornendo allo stesso tempo funzioni di commutazione e protezione per le reti elettriche industriali.
Grandi edifici commerciali, centri commerciali, complessi di uffici e progetti di infrastrutture pubbliche richiedono sistemi di distribuzione dell'energia affidabili.
Le soluzioni RMU compatte possono ridurre lo spazio di installazione supportando al tempo stesso una gestione sicura dell'alimentazione in media tensione.
I parchi solari, le centrali eoliche e i sistemi energetici distribuiti richiedono apparecchiature di commutazione a media tensione per collegare l'elettricità generata alle reti di distribuzione.
I quadri RMU possono supportare i requisiti di raccolta, commutazione e protezione dell'energia nelle applicazioni di energia rinnovabile.
Le città in crescita richiedono apparecchiature di distribuzione in grado di funzionare in modo efficiente all’interno di aree di installazione limitate.
La struttura compatta di GIS RMU lo rende adatto per sottostazioni urbane e sistemi di distribuzione elettrica sotterranei.
L'RMU selezionata deve corrispondere alle caratteristiche elettriche del sistema di distribuzione. La tensione nominale, la capacità di corrente e la capacità di resistenza al cortocircuito influiscono direttamente sulla sicurezza dell'apparecchiatura e sulle prestazioni di servizio.
Gli acquirenti devono fornire informazioni complete sull'impianto elettrico prima di selezionare la configurazione appropriata.
Applicazioni diverse richiedono strategie di protezione diverse. I sistemi industriali potrebbero richiedere una maggiore protezione dai guasti, mentre i progetti di energia rinnovabile potrebbero richiedere ulteriori funzioni di monitoraggio e controllo.
La configurazione dell'RMU deve essere determinata in base all'effettiva progettazione della rete.
Gli ambienti di installazione possono influenzare la scelta dell'apparecchiatura. Durante la fase di progettazione è necessario considerare fattori quali temperatura, umidità, altitudine, livello di inquinamento e luogo di installazione.
Un design adeguato della custodia e della protezione può migliorare l'affidabilità dell'apparecchiatura in condizioni difficili.
Sebbene i sistemi SF6 GIS RMU siano progettati per un funzionamento affidabile, l'ispezione regolare rimane importante. I collegamenti elettrici, il funzionamento meccanico, i dispositivi di protezione e le condizioni del sistema del gas devono essere controllati in base ai requisiti di manutenzione.
Le prestazioni di tenuta del compartimento SF6 influiscono direttamente sull'affidabilità dell'isolamento. Le procedure di monitoraggio e ispezione delle perdite di gas aiutano a mantenere condizioni operative stabili.
Gli operatori devono comprendere le procedure di commutazione, i requisiti di sicurezza e le funzioni di protezione prima di utilizzare apparecchiature a media tensione.
Una formazione adeguata aiuta a ridurre gli errori operativi e migliora la sicurezza del sistema.
I quadri di media tensione richiedono severi test elettrici prima della consegna. I test possono includere la verifica dell'isolamento, la prova della resistenza alla tensione, l'ispezione delle prestazioni di commutazione e i controlli delle funzioni di protezione.
I meccanismi di commutazione devono mantenere un funzionamento affidabile durante ripetuti cicli di apertura e chiusura.
L'accuratezza meccanica, la qualità dei componenti e la precisione dell'assemblaggio influenzano direttamente le prestazioni a lungo termine delle apparecchiature.
Una produzione affidabile di RMU richiede il controllo della qualità della saldatura, della produzione dell'involucro, dell'assemblaggio elettrico, della tenuta del gas e delle procedure di ispezione finale.
Un processo di produzione controllato aiuta a garantire una qualità del prodotto costante per diverse applicazioni di progetto.
Usuneè specializzata in apparecchiature di distribuzione elettrica e fornisce soluzioni di quadri di media e bassa tensione per applicazioni industriali, commerciali e infrastrutturali.
L'azienda si concentra su prodotti quali quadri isolati in gas, unità principali ad anello, pannelli con interruttori automatici in vuoto, armadi di distribuzione a bassa tensione e apparecchiature di distribuzione dell'energia personalizzate.
Con esperienza nella produzione di apparecchiature elettriche, Usune fornisce soluzioni basate su standard elettrici internazionali e requisiti di progetto dei clienti, supportando applicazioni che richiedono sicurezza, affidabilità e gestione efficiente dell'energia.
ILQuadro dell'unità principale ad anello GIS SF6 da 22 kVè un componente importante nei moderni sistemi di distribuzione di media tensione. La sua struttura compatta, la tecnologia di isolamento del gas SF6, le funzioni di commutazione integrate e il design di protezione affidabile lo rendono adatto per applicazioni industriali, commerciali, di energia rinnovabile e di distribuzione di energia urbana.
ILQuadro dell'unità principale ad anello GIS SF6 da 22 kVdaUsunefornisce una soluzione pratica per i clienti che cercano apparecchiature di distribuzione dell'energia a media tensione sicure ed efficienti.
Per i servizi pubblici, gli appaltatori e i distributori elettrici, la scelta della giusta RMU richiede una valutazione completa del livello di tensione, dei requisiti di carico, della configurazione della protezione, delle condizioni ambientali, della strategia di manutenzione e della capacità produttiva del fornitore. Un sistema di quadri opportunamente selezionato può migliorare l’affidabilità energetica, migliorare la sicurezza operativa e supportare lo sviluppo delle infrastrutture energetiche a lungo termine.
