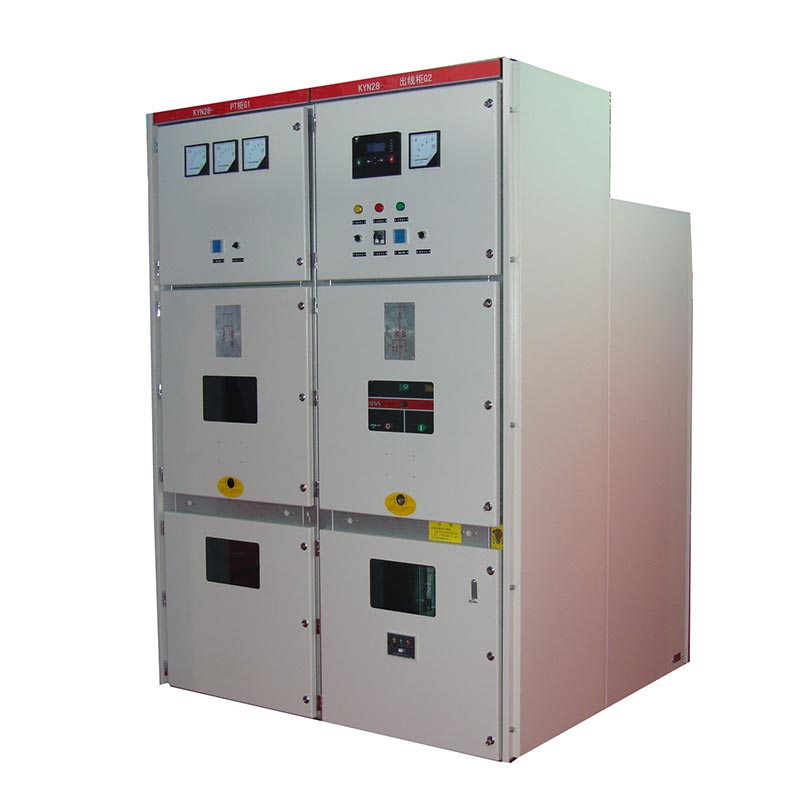

Kyn28 Quadro 20kv

Il quadro Usune Kyn28 da 20 kV è un quadro CA trifase per interni con involucro metallico, utilizzato principalmente con alimentazione a 24 kV sistemi che consentono la ricezione, la distribuzione, il controllo, la protezione e il monitoraggio dell'energia elettrica.

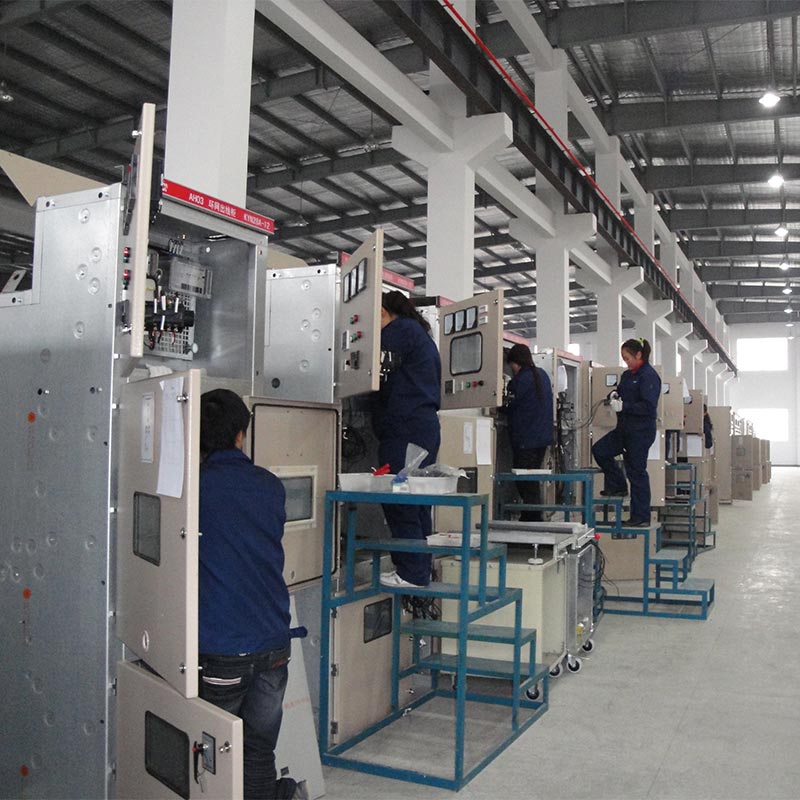

Il prodotto utilizza isolamento in aria + rivestimento isolante termoretraibile/epossidico, con grado di protezione IP4X (armadio). La sua struttura compatta e l'elevato livello di isolamento lo rendono adatto a vari scenari di distribuzione dell'energia interna. Come a soluzione di distribuzione dell'energia a media tensione prodotta da un produttore cinese professionale, questo prodotto, con il suo prestazioni stabili e design standardizzato, sono diventati una scelta affidabile di fornitori di alta qualità per i clienti di tutto il mondo. Tutta la produzione principale viene completata nella nostra fabbrica.

Quadri di bassa tensione

Quadri di media tensione

Principali parametri tecnici

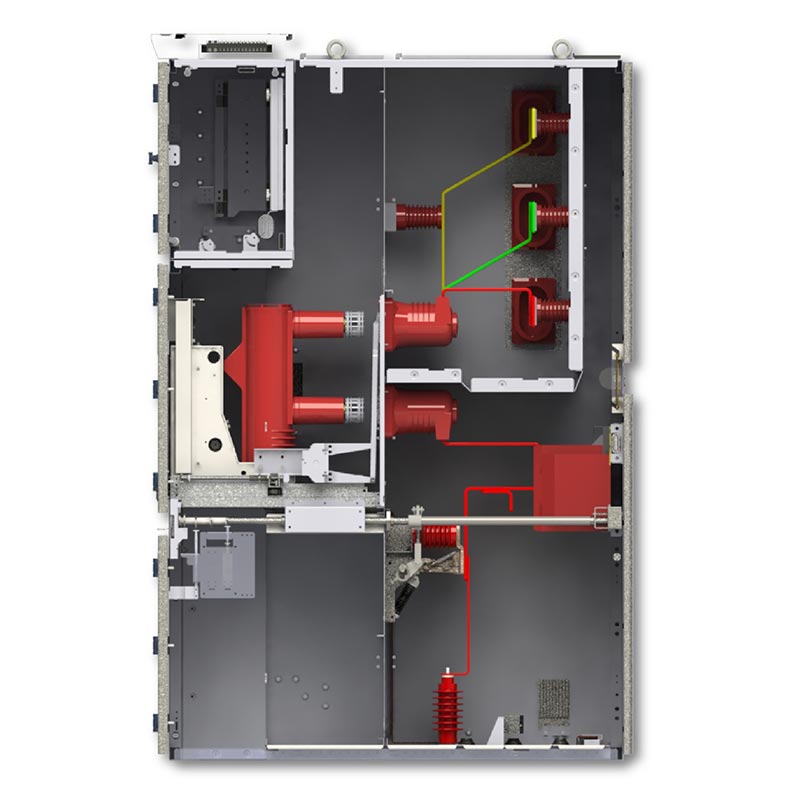

Struttura del vano armadio

1. Vano interruttore automatico: installa carrelli per interruttori automatici in vuoto di tipo VS1/ZN63/VD4.
2. Scomparto sbarre collettrici: sistema le sbarre collettrici principali, le sbarre collettrici secondarie e gli isolatori.
3. Vano cavi: dotato di TA, PT, interruttori di messa a terra, terminali dei cavi, ecc.
4. Vano strumenti di controllo: installa relè, dispositivi di protezione, strumenti e circuiti secondari.
5. Canale di scarico della pressione: dotato di un dispositivo di scarico dell'arco nella parte superiore per migliorare la sicurezza operativa.

Caratteristiche principali del prodotto

1. Struttura isolante interamente in metallo per prevenire la propagazione dei guasti e le interferenze reciproche.
2. Interblocco meccanico completo a cinque prove per impedire l'apertura, la chiusura o l'ingresso accidentale in tensione scomparti.
3. Carrello rimovibile montato centralmente, che consente il funzionamento e la manutenzione dal lato anteriore, facilitando le riparazioni.
4. Il quadro Kyn28 da 20 kV ha un elevato livello di isolamento, una forte resistenza ai guasti, una struttura compatta ed è adatto per vari schemi di distribuzione dell’energia.
5. Soddisfa gli standard internazionali e nazionali, con qualità stabile e affidabile.

Caso applicativo reale

Progetto di una stazione di distribuzione elettrica in un parco industriale. Un parco industriale provinciale chiave comprende molteplici edifici industriali, edifici per uffici e strutture elettriche di supporto, che richiedono un'affidabilità estremamente elevata e sicurezza nell'alimentazione. Il progetto ha selezionato 16 unità Usune Kyn28 Switchgear 20kV, con una corrente nominale di 1250A e una corrente di interruzione di cortocircuito di 31,5kA.

Per oltre due anni dalla messa in servizio, l'apparecchiatura ha funzionato in modo stabile, eliminando rapidamente i guasti da cortocircuito senza alcun incidente di sicurezza. La struttura di manutenzione montata frontalmente riduce significativamente le difficoltà di manutenzione e tempi di inattività, guadagnando elogi dal reparto operazioni e manutenzione del parco.

Dimensione esterna del prodotto

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

Q1: Quali livelli di tensione sono applicabili al quadro KYN28-24?

R1: Questo prodotto ha una tensione nominale di 24 kV ed è compatibile con sistemi di alimentazione CA trifase da 50/60 Hz che coprono Livelli 3,6 ~ 12 kV e 24 kV.

Q2: Quale tipo di interruttore in vuoto deve essere utilizzato con il quadro?

A2: La configurazione standard include un carrello per interruttori automatici in vuoto di tipo VS1 (ZN63) ed è compatibile anche con interruttori automatici standard del settore come il VD4, che offrono una forte intercambiabilità.

Q3: Il quadro Kyn28 da 20 kV è adatto per applicazioni con carichi pesanti come imprese industriali e minerarie e centri dati?

R3: Sì. Il prodotto ha una corrente nominale massima di 3150 A e una corrente di interruzione di cortocircuito di 31,5 kA, dimostrando una forte capacità di resistenza e soddisfacendo le esigenze di distribuzione dell'energia dei carichi critici in ambito industriale e imprese minerarie, data center, grattacieli e altre applicazioni simili.
