Per appaltatori EPC, distributori elettrici, sottostazioni, impianti industriali e progetti infrastrutturali, Kyn28 I quadri di media tensione forniscono una piattaforma configurabile per la realizzazione di una distribuzione interna completa di media tensione sistemi.
Usune opera con i sistemi di gestione ISO 9001, ISO 14001 e ISO 45001. I prodotti sono fabbricati secondo standard IEC e GB applicabili, con certificazione CE disponibile per i mercati rilevanti.
La scelta dei quadri di media tensione inizia dal sistema elettrico piuttosto che dall'armadio stesso. Prima del posizionamento un ordine, gli ingegneri normalmente devono confermare la tensione del sistema, la frequenza operativa, la corrente di carico massima, livello di cortocircuito, numero di alimentatori, requisiti di protezione, disposizione dei cavi e ambiente di installazione.
Questi parametri determinano la configurazione appropriata dell'armadio e dei componenti elettrici. Usune può rivedere il progettare informazioni elettriche e consigliare una configurazione adeguata invece di applicare le stesse specifiche ogni progetto.
Questo metodo di selezione basato sul progetto è particolarmente importante per sottostazioni, impianti di produzione, energia infrastrutture e altri impianti in cui diversi circuiti a media tensione operano insieme.

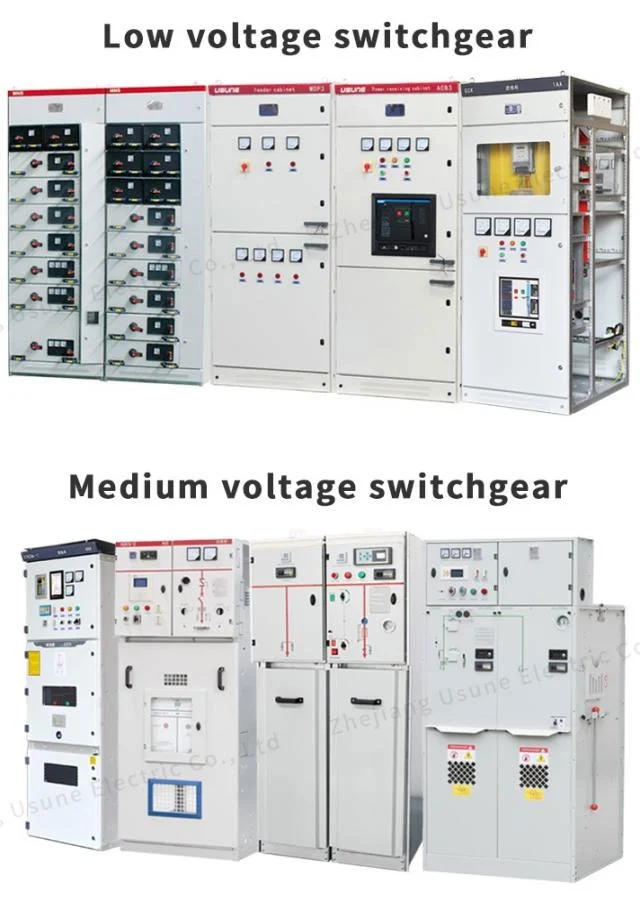

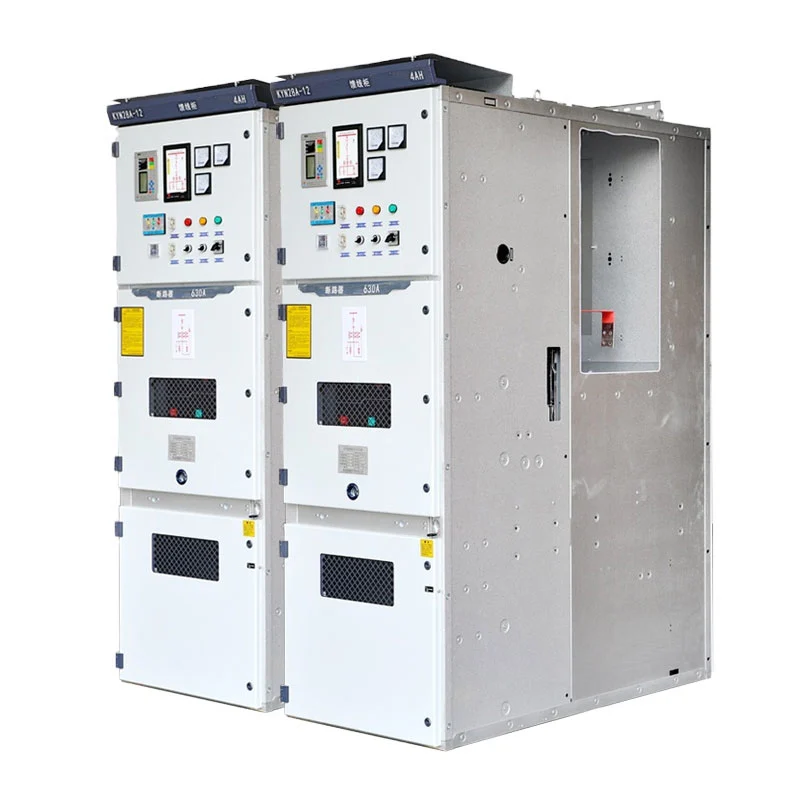

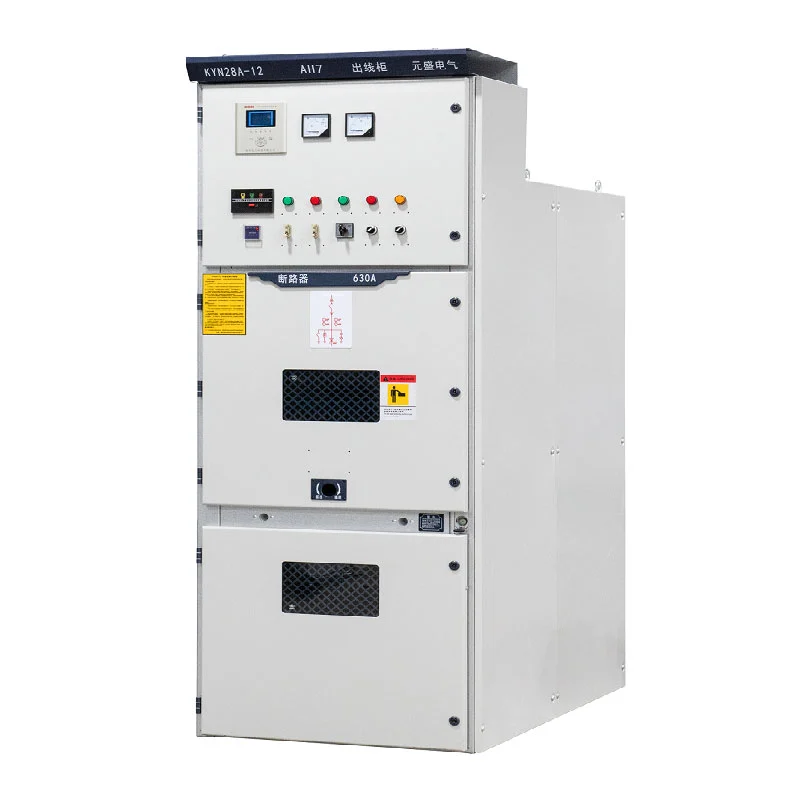

La configurazione standard del quadro di media tensione Kyn28 supporta sistemi di media tensione da 3,6 kV a 12 kV, con correnti nominali che vanno da 630 A a 3150 A.
Le prestazioni in cortocircuito sono disponibili in diversi livelli, comprese le configurazioni da 25 kA, 31,5 kA, 40 kA e 50 kA. Il la classificazione adeguata dovrebbe essere selezionata piuttosto in base alla corrente di guasto calcolata della rete elettrica che semplicemente in base al normale carico operativo.
Per l'approvvigionamento di progetti, abbinamento della corrente nominale e della capacità di cortocircuito con quella a monte e a valle le apparecchiature elettriche sono essenziali per mantenere le prestazioni coordinate del sistema.
Un sistema di distribuzione di media tensione completo normalmente contiene più di un tipo di armadio. Potenza in entrata, possono richiedere alimentatori in uscita, trasformatori, circuiti di misurazione, misurazione della tensione e collegamenti a sbarre collettrici diverse funzioni.
Usune può configurare la gamma di quadri in base a questi requisiti del circuito. La disposizione risultante può includere le funzioni di ingresso, uscita, PT, misurazione, sezionatore bus e isolamento in un unico sistema coordinato sistema di distribuzione elettrica.
Ciò rende l'apparecchiatura adatta a progetti in cui il quadro deve corrispondere direttamente a quello omologato schema unifilare.
La protezione di media tensione dovrebbe essere considerata a livello di sistema. Il quadro, l'interruttore automatico, il relè di protezione, trasformatore, cavo e dispositivi di protezione a monte devono funzionare insieme in base alla protezione del progetto filosofia.
Il quadro di media tensione Kyn28 può essere integrato con i componenti di protezione e controllo richiesti in base alle specifiche del progetto. L'interruttore automatico in vuoto fornisce la funzione di commutazione primaria, mentre il il sistema di protezione e controllo associato può essere configurato in base al progetto elettrico.
Per i progetti EPC, Usune può coordinare la configurazione dell'armadio con i requisiti di protezione del cliente documentazione tecnica.

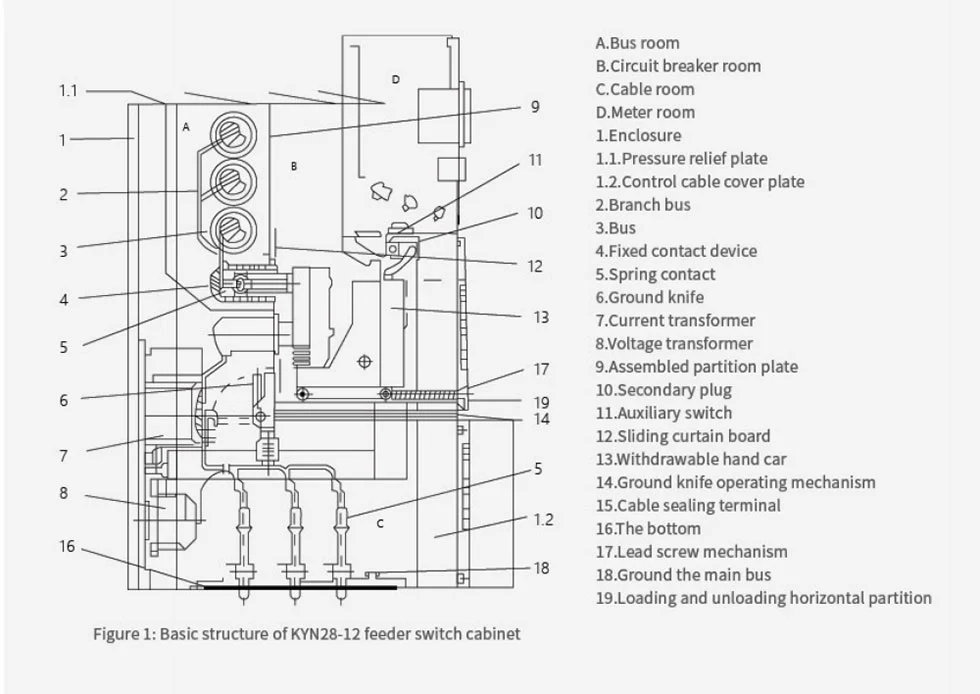

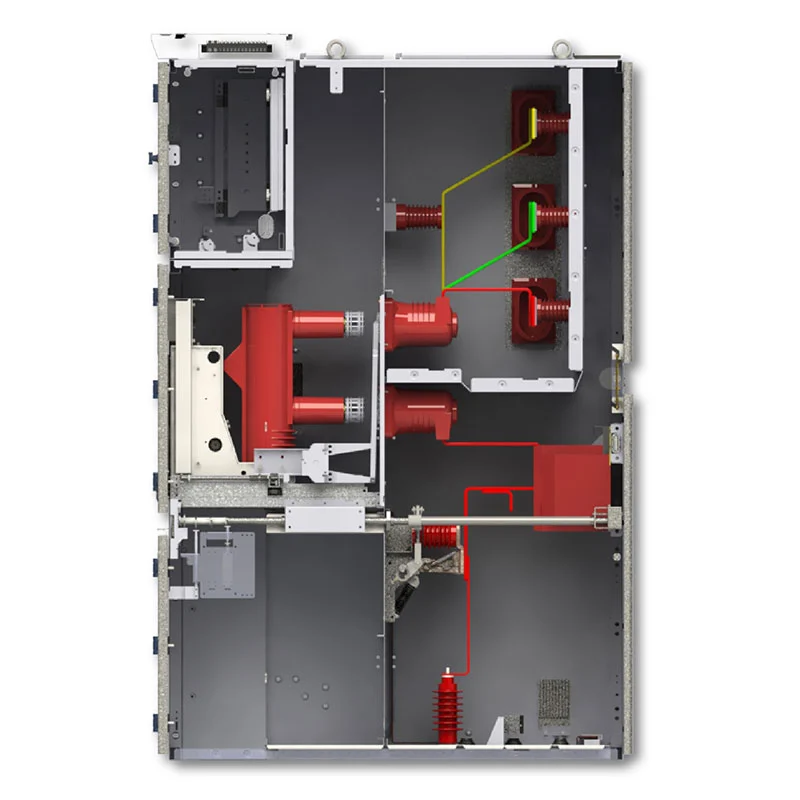

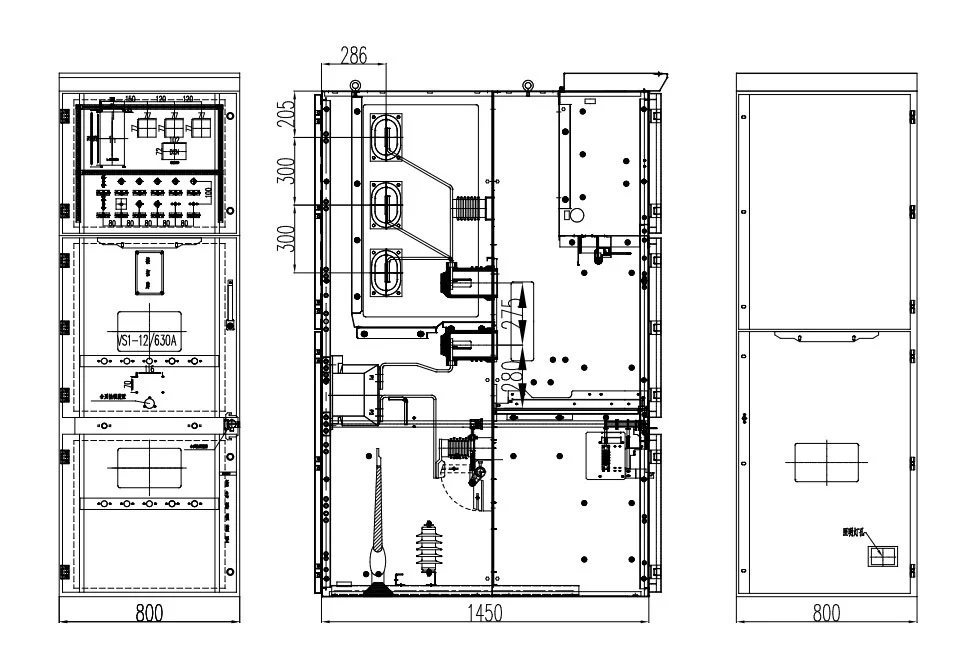

L'apparecchiatura utilizza una struttura in armadio metallico con aree dedicate per i componenti elettrici primari, sbarre collettrici, collegamenti dei cavi e apparecchiature di controllo secondarie.
La disposizione interna fornisce un layout definito per l'installazione elettrica e consente il quadro completo la gamma deve essere coordinata con il percorso dei cavi, il cablaggio di controllo, l'accesso operativo e le dimensioni della sala elettrica.
Per progetti con più armadi, la disposizione può essere pianificata in base al numero di circuiti e alle necessità funzioni piuttosto che trattare ciascun armadio come un prodotto indipendente.
Le condizioni della sala elettrica devono essere confermate prima di ordinare l'apparecchiatura. I fattori importanti includono la disponibilità spazio di installazione, direzione di ingresso del cavo, spazio operativo, temperatura ambiente, umidità, altitudine, ventilazione e accesso ai trasporti.
La dotazione standard è prevista per l'installazione interna. La temperatura ambiente è specificata da -15°C a +40°C, mentre l'umidità relativa media giornaliera non dovrebbe superare il 95% e la media mensile non dovrebbe superare il 90%.
Per installazioni ad altitudini superiori o in particolari condizioni ambientali è opportuno consultare Usune in fase di fase di progettazione in modo da poter considerare i parametri elettrici e di isolamento appropriati.
Gli armadi in arrivo collegano l'alimentazione di media tensione al sistema di sbarre del quadro. La corrente nominale, protezione la disposizione, i requisiti di misurazione e la configurazione del cavo in entrata devono essere confermati secondo rete elettrica a monte.
Gli armadi in uscita distribuiscono l'alimentazione a trasformatori, motori, apparecchiature di produzione o altri carichi a valle. Loro la quantità e la corrente nominale possono essere determinate in base alla lista di carico del progetto e al programma dell'alimentatore.
È possibile incorporare armadi PT e contatori laddove il progetto richiede la misurazione della tensione, della misurazione dell'energia o altro ancora altre funzioni di monitoraggio elettrico.
Le configurazioni del sezionatore sbarre possono essere utilizzate laddove la rete di distribuzione richiede sezioni sbarre separate o collegamento controllato tra le diverse sezioni del sistema.
Nelle sottostazioni le apparecchiature possono essere disposte attorno a sorgenti di ingresso, partenze di trasformatori, circuiti di uscita, requisiti di misurazione e sezionamento delle sbarre. La configurazione può essere abbinata all'impianto elettrico della sottostazione schema unifilare.
Per le fabbriche, il quadro può distribuire energia in media tensione a linee di produzione, trasformatori, motori, compressori, pompe e sistemi ausiliari. È possibile specificare diversi valori di alimentazione in base al carico effettivo distribuzione.
I progetti minerari spesso comportano carichi elettrici pesanti distribuiti. Il quadro può essere configurato attorno al trasformatore alimentatori, motori, sistemi di ventilazione, apparecchiature di pompaggio e impianti di lavorazione.
I grandi edifici commerciali e i grattacieli possono richiedere energia in ingresso a media tensione e più a valle circuiti del trasformatore. Le apparecchiature possono essere organizzate in base al quadro elettrico e alla distribuzione dell'edificio requisiti.
| Articolo | Specifica |
| Modello | KYN28A-12 |
| Tensione nominale | 3,6 kV, 7,2 kV, 12 kV |
| Frequenza nominale | 50Hz/60Hz |
| Corrente nominale | 630A–3150A |
| Corrente di interruzione nominale di cortocircuito | 25kA, 31,5kA, 40kA, 50kA |
| Corrente nominale di tenuta a breve termine | 25 kA/3 s, 31,5 kA/3 s, 40 kA/3 s, 50 kA/3 s |
| Grado di protezione | Custodia esterna IP4X / scomparti interni IP2X |
| Temperatura ambiente | Da -15°C a +40°C |
| Altitudine | ≤1000 m, con declassamento per altitudini superiori |
| Installazione | Al coperto |
| Sistema | CA trifase |
La specifica finale deve essere confermata in base alla tensione di progetto, alla corrente di carico, al livello di guasto e alla protezione schema, disposizione dei cavi e ambiente di installazione.
Usune ha più di 14 anni di esperienza nella produzione di apparecchiature elettriche e fornisce supporto tecnico approvvigionamento di apparecchiature di media tensione basato su progetto.
I clienti possono fornire lo schema unifilare, il livello di tensione, la corrente nominale, i requisiti di cortocircuito, l'armadio quantità, requisiti funzionali e condizioni di installazione. Usune può quindi fornire assistenza con la conferma tecnica e configurazione delle apparecchiature.
Per le configurazioni standard, il periodo di produzione tipico è di circa 15–20 giorni dalla conferma tecnica e pagamento. I tempi di consegna effettivi dipendono dalla configurazione del progetto e dalla quantità dell'ordine.
La serie KYN28 è stata citata per il progetto Cas-space Rocket Launch.
A differenza degli edifici commerciali o delle fabbriche convenzionali, le infrastrutture aerospaziali possono contenere diversi settori specializzati carichi elettrici e sistemi di supporto che operano in diverse aree. Le apparecchiature di distribuzione di media tensione pertanto deve essere coordinato con l'architettura di alimentazione complessiva della struttura.
Per questo progetto, la configurazione del quadro è stata considerata come parte della più ampia distribuzione elettrica del sito sistema, compresi i requisiti di ricezione dell'alimentazione, distribuzione del circuito, protezione e controllo elettrico.
Il progetto dimostra la capacità di Usune di partecipare ad applicazioni ingegneristiche specializzate in media tensione le apparecchiature devono essere coordinate con i requisiti elettrici specifici del progetto piuttosto che fornite come unità generiche armadio standard.
Usune applica un sistema integrato di gestione della qualità e della produzione che copre la produzione, l'ispezione, gestione ambientale e sicurezza sul lavoro.
L'azienda possiede le certificazioni ISO 9001, ISO 14001 e ISO 45001. L'attrezzatura è progettata secondo standard IEC e GB applicabili, con certificazione CE disponibile per le configurazioni applicabili.

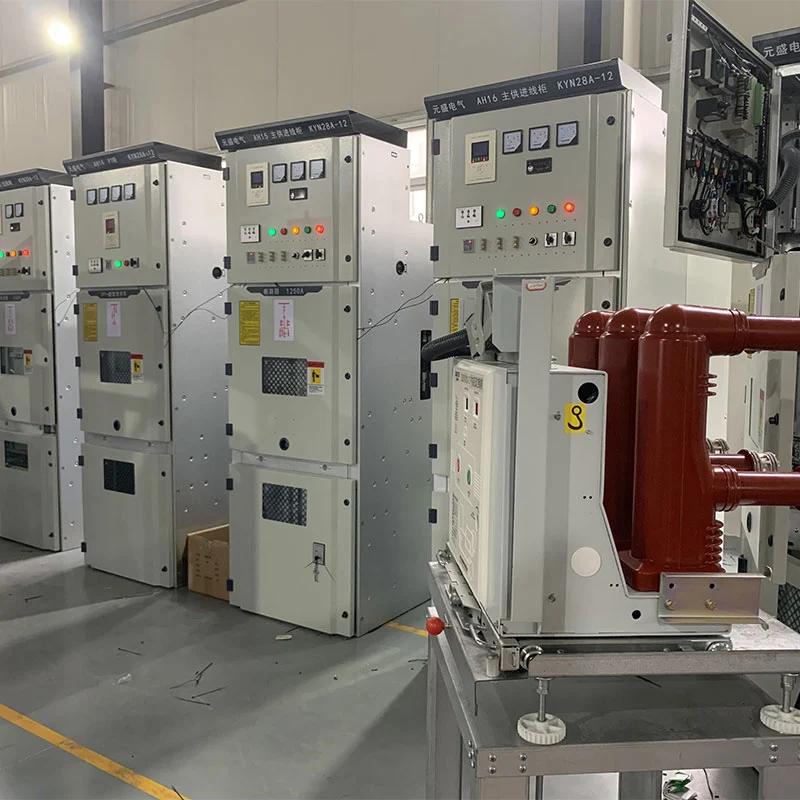

Prima della spedizione, l'apparecchiatura viene sottoposta a ispezioni e test di routine riguardanti i componenti rilevanti, l'assemblaggio, collegamenti elettrici e apparecchiature finite. La documentazione tecnica e i rapporti di prova possono essere forniti di conseguenza ai requisiti del progetto.
Le informazioni principali includono tensione del sistema, frequenza, corrente nominale, livello di cortocircuito, numero di ingressi e circuiti in uscita, requisiti di protezione, disposizione dei cavi e condizioni di installazione.
La configurazione fornita supporta sistemi da 3,6 kV, 7,2 kV e 12 kV. La tensione nominale finale dovrebbe essere confermata in base alla rete elettrica del cliente.
SÌ. Usune può rivedere lo schema elettrico del cliente e configurare le funzioni e i valori nominali dell'armadio in base i requisiti del progetto.
SÌ. Può essere configurato per alimentazione in ingresso, alimentatori di trasformatori, circuiti in uscita, misurazione, misurazione della tensione, e sezionamento delle sbarre nelle applicazioni di sottostazioni interne.
I prodotti Usune sono progettati secondo gli standard IEC e GB applicabili. L'azienda opera secondo la norma ISO 9001, ISO 14001 e sistemi di gestione ISO 45001, con certificazione CE disponibile per i mercati applicabili.
SÌ. Usune può fornire specifiche tecniche, rapporti di prova, documentazione di prodotto e altro relativo al progetto documenti in base alle esigenze del cliente.
Per le configurazioni standard, la produzione avviene normalmente in circa 15–20 giorni dalla conferma tecnica e dal pagamento. Il il programma effettivo dipende dalla configurazione e dalla quantità.
Se stai acquistando un quadro di media tensione Kyn28, fornisci lo schema unifilare, la tensione del sistema e la potenza nominale corrente, livello di cortocircuito, quantità di armadi, requisiti di alimentazione, requisiti di protezione e installazione condizioni.
Usune può valutare i requisiti elettrici e fornire un'adeguata configurazione del quadro di media tensione il tuo progetto.
