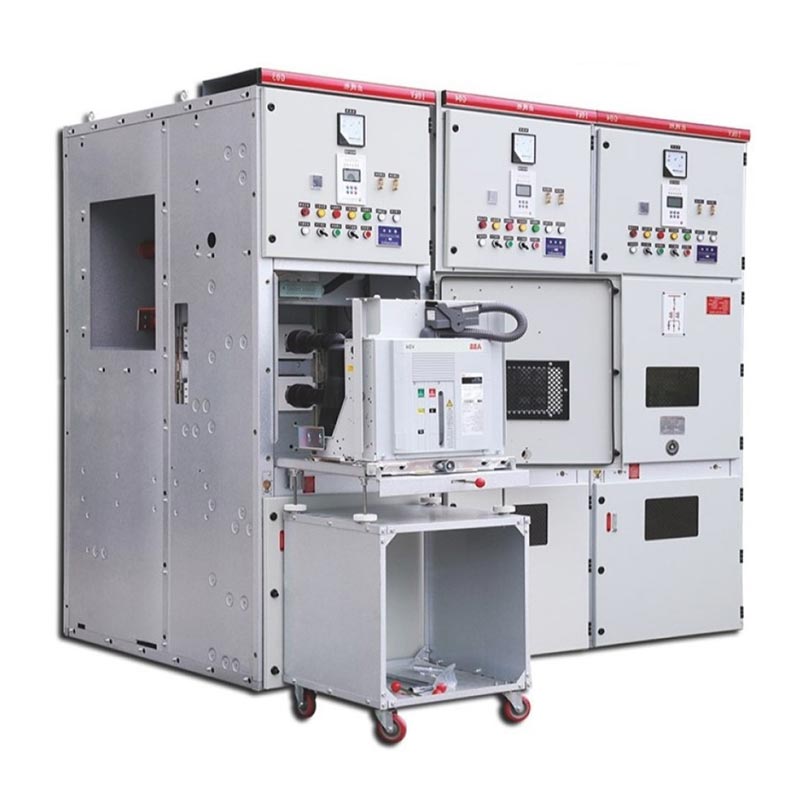

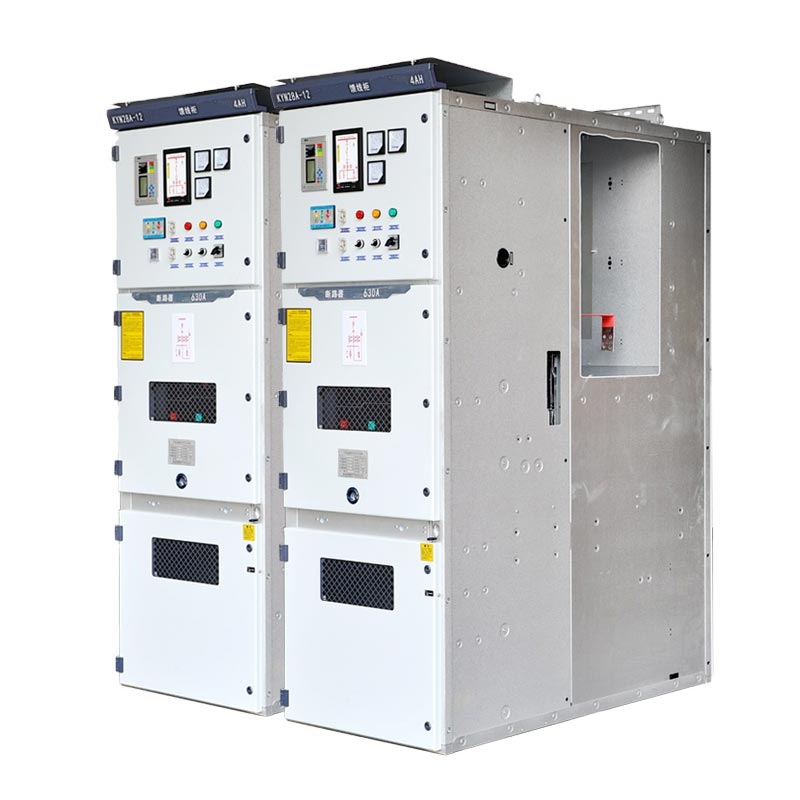

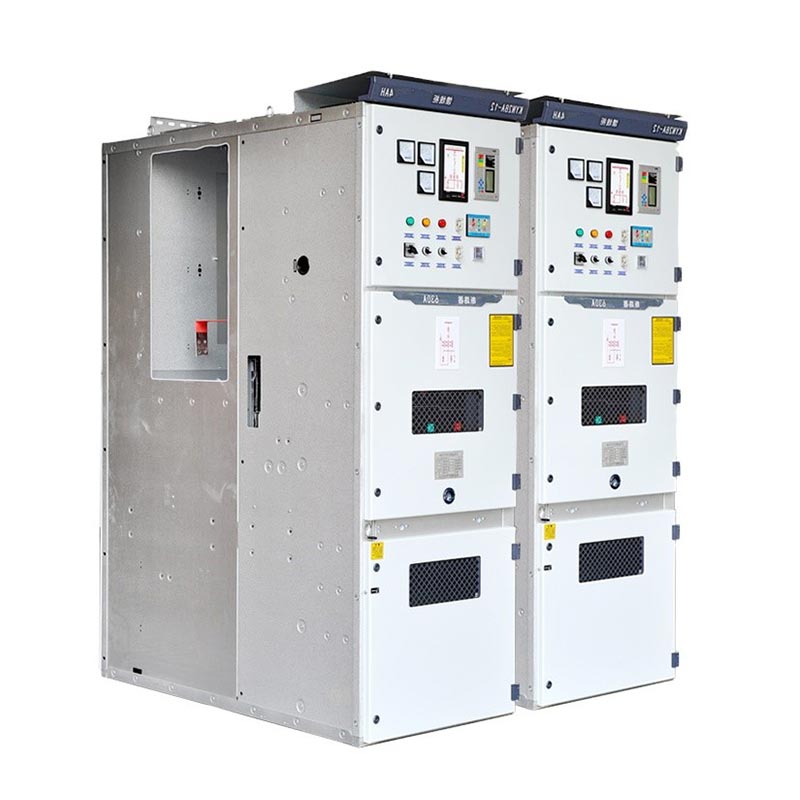

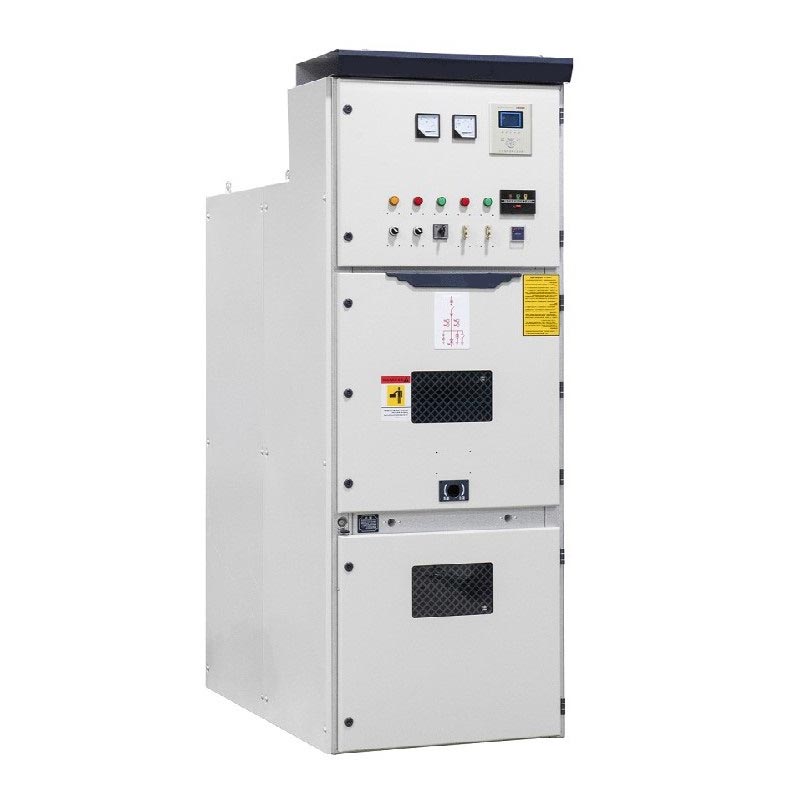

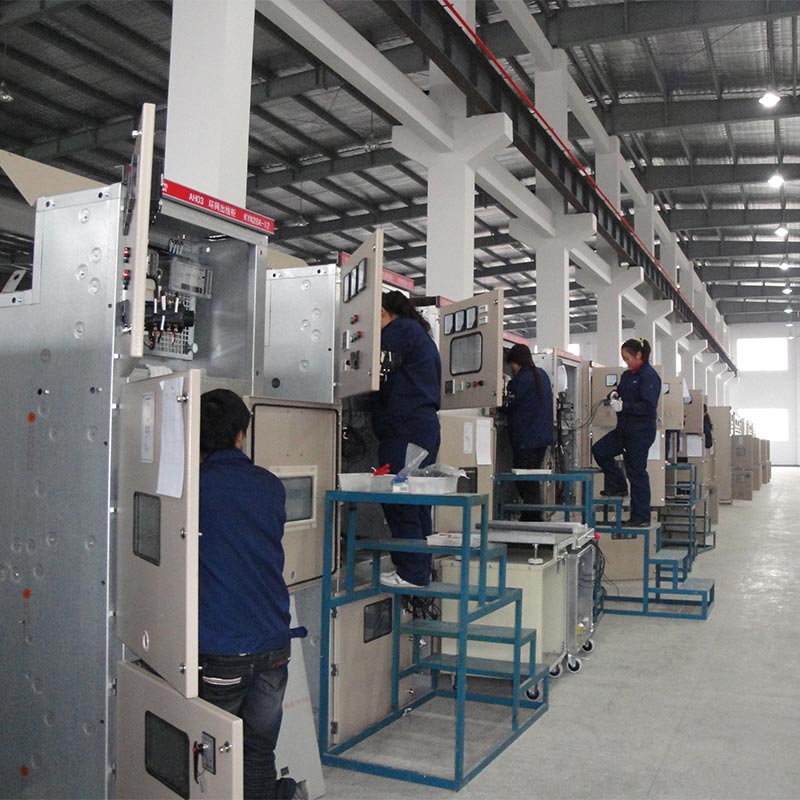

Il quadro Usune Kyn28 da 12 kV è un dispositivo di distribuzione dell'alimentazione ad alta tensione per interni con tensioni nominali che coprono 3,6 kV, 7,2 kV e 12 kV, adatti per sistemi di alimentazione CA trifase 50/60 Hz. È un'apparecchiatura elettrica fondamentale nell'alimentazione moderna trasmissione e distribuzione, distribuzione di energia industriale e campi di alimentazione di edifici commerciali. Il prodotto adotta una struttura corazzata e blindata, separando completamente le unità funzionali come interruttori automatici, sbarre, cavi e controllo della strumentazione. Questo design elimina fin dall'inizio la diffusione dei guasti da arco. Lo è anche dotato di carrello portainterruttore in vuoto estraibile, che consente una rapida manutenzione e sostituzione senza chiusura lungo la sbarra collettrice, soddisfacendo pienamente i requisiti fondamentali dei sistemi di alimentazione per un funzionamento sicuro, stabile ed efficiente e manutenzione.

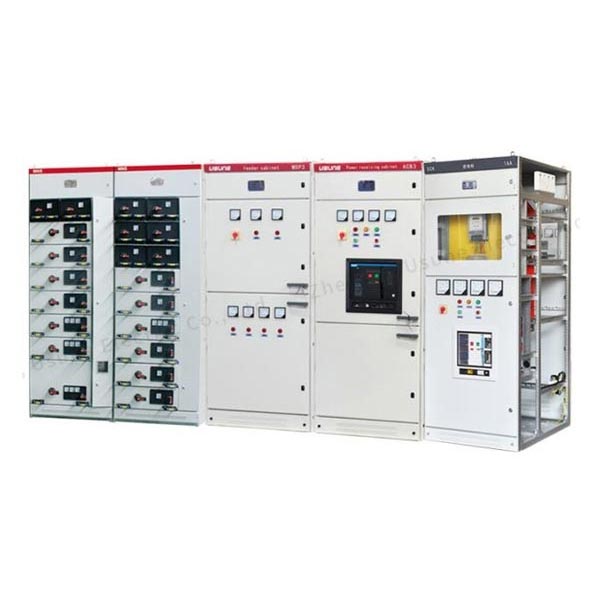

Quadri di bassa tensione

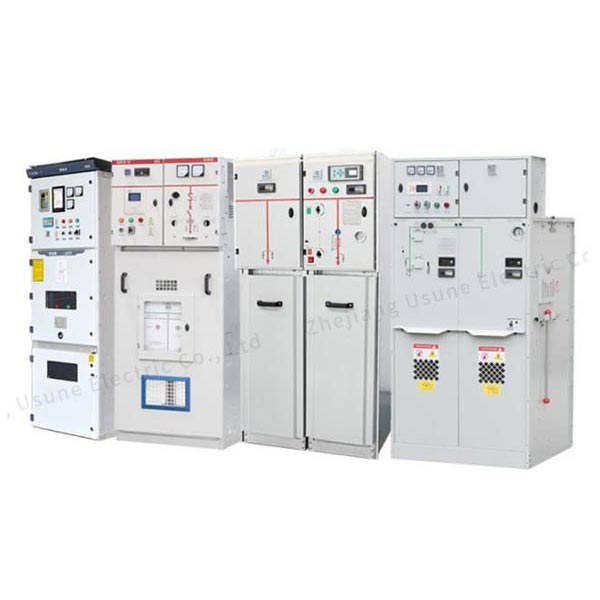

Quadri di media tensione
| Parametri tecnici | Specifiche |
| Tensione nominale (Ur) | 3,6 kV, 7,2 kV, 12 kV |
| Frequenza nominale | 50Hz/60Hz |
| Corrente nominale (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Corrente di interruzione nominale di cortocircuito | 25 kA, 31,5 kA, 40 kA, 50 kA (3 s) |
| Corrente di tenuta nominale di breve durata | 25 kA/3 s, 31,5 kA/3 s, 40 kA/3 s, 50 kA/3 s |
| Classe di protezione | IP4X (custodia esterna), IP2X (compartimenti interni) |
| Temperatura ambiente operativa | -15℃~+40℃ |
| Altitudine applicabile | ≤1000 m (declassato per altitudini più elevate) |

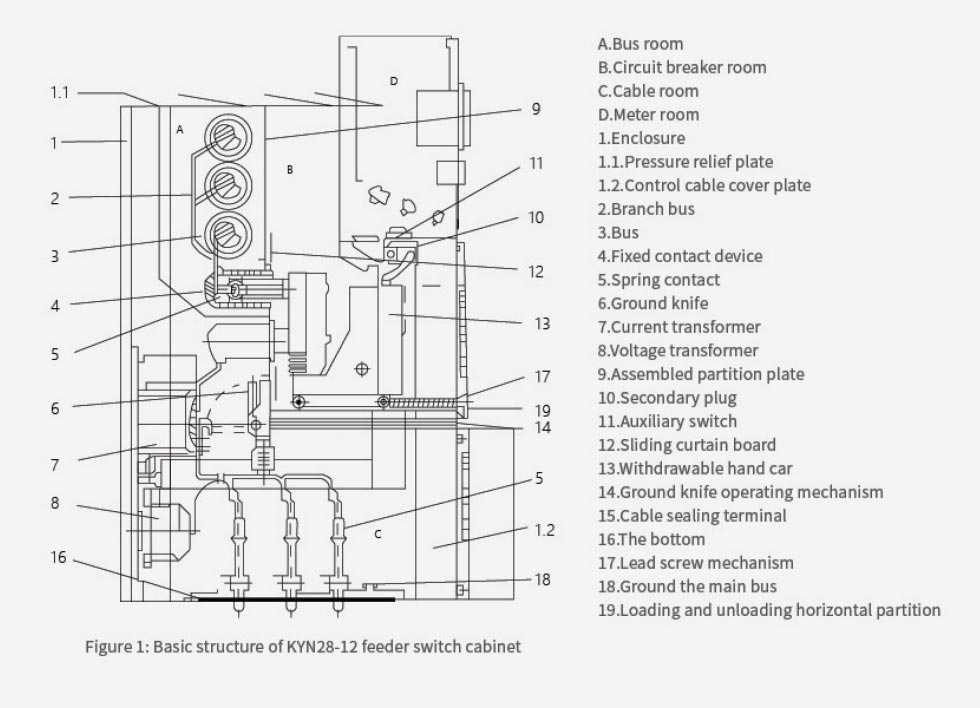

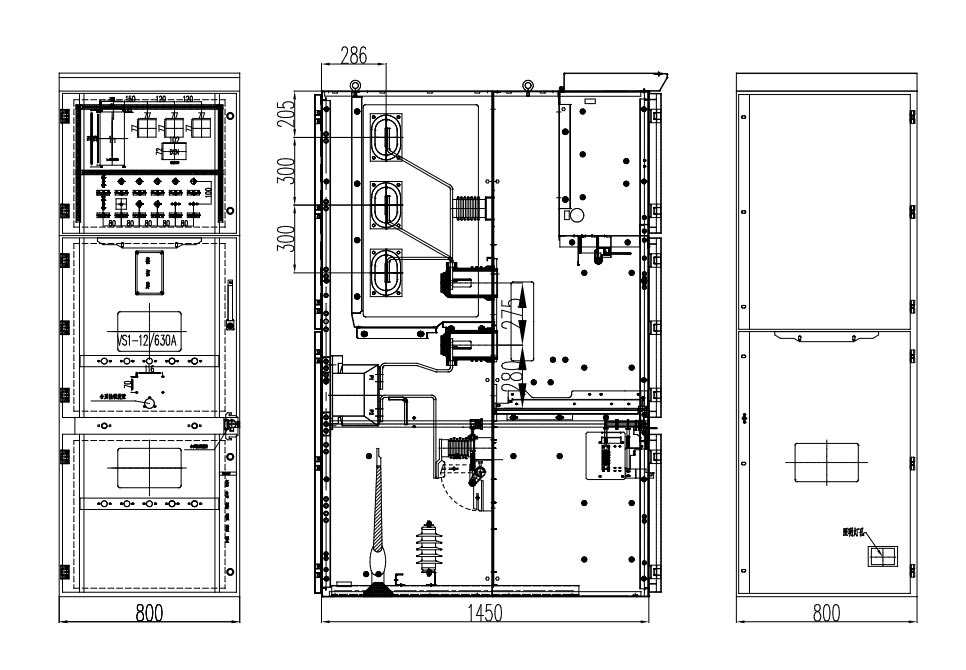

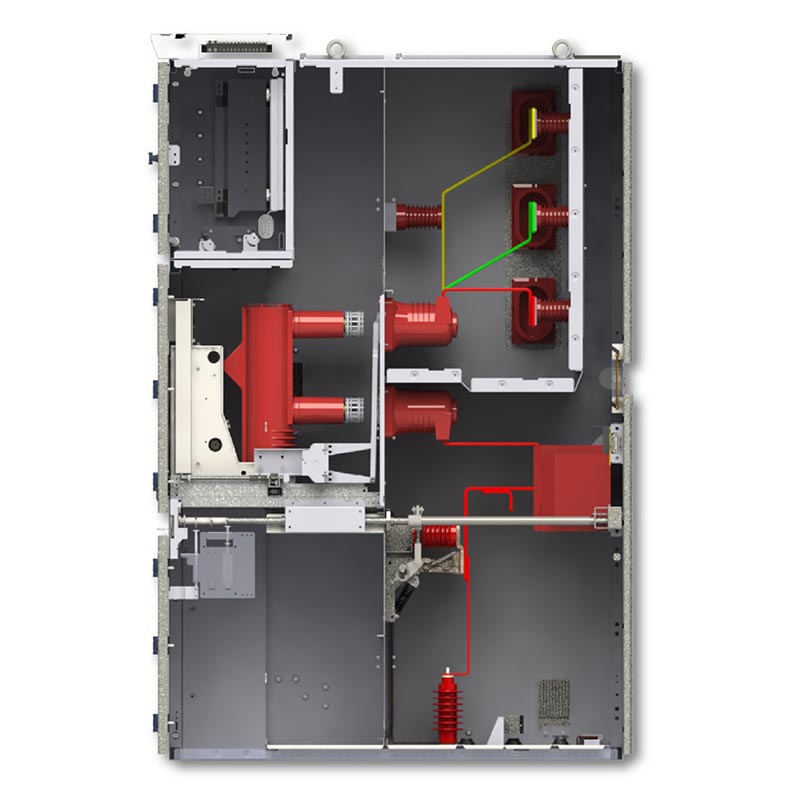

Il quadro Kyn28 da 12 kV adotta un design a compartimento modulare con isolamento interamente in metallo. Le quattro aree funzionali sono completamente indipendenti, impedendo efficacemente la propagazione dei guasti:
1. Scomparto interruttore automatico: installa un carrello interruttore sotto vuoto, dotato di guida precisa e
meccanismi di interblocco per garantire un movimento sicuro del carrello.
2. Vano sbarre: disposizione chiusa delle sbarre principali e derivate con eccellenti prestazioni di isolamento, evitando
il rischio di cortocircuiti fase-fase/fase-terra.
3. Vano cavi: ampio spazio, adatto per collegamenti di cavi multicircuito, facilitando la posa dei cavi, il cablaggio,
e test.
4. Vano strumenti e controllo: integra dispositivi di protezione, strumenti di misurazione e circuito di controllo
componenti per il monitoraggio e il funzionamento centralizzati.
5. Dispositivo di scarico della pressione: dotato di un'aletta di scarico della pressione dedicata sulla parte superiore, può rilasciare rapidamente l'arco
pressione in caso di guasti interni, garantendo la sicurezza dell'armadio e del personale.

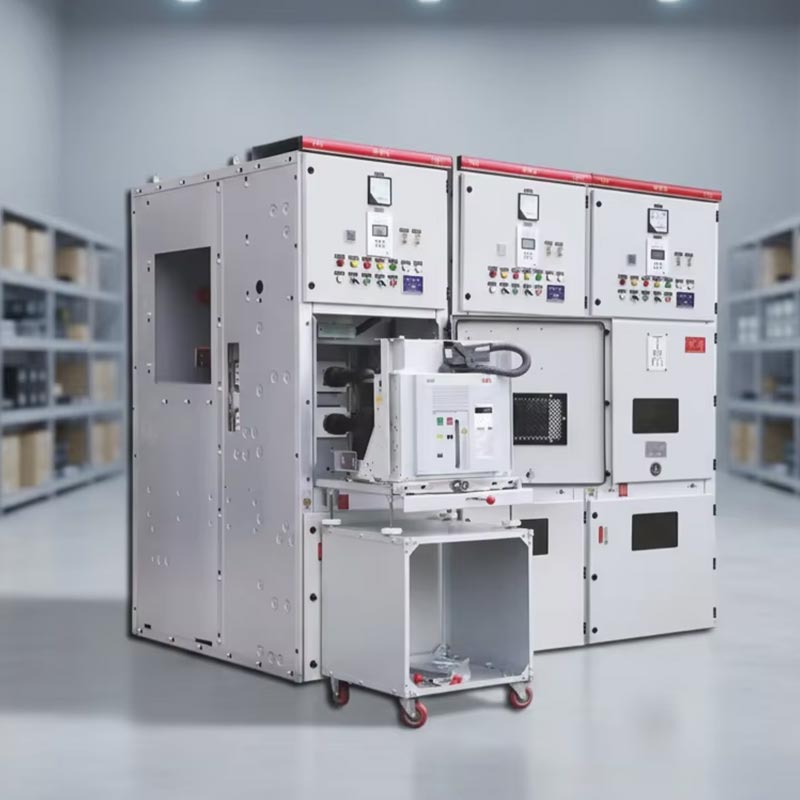

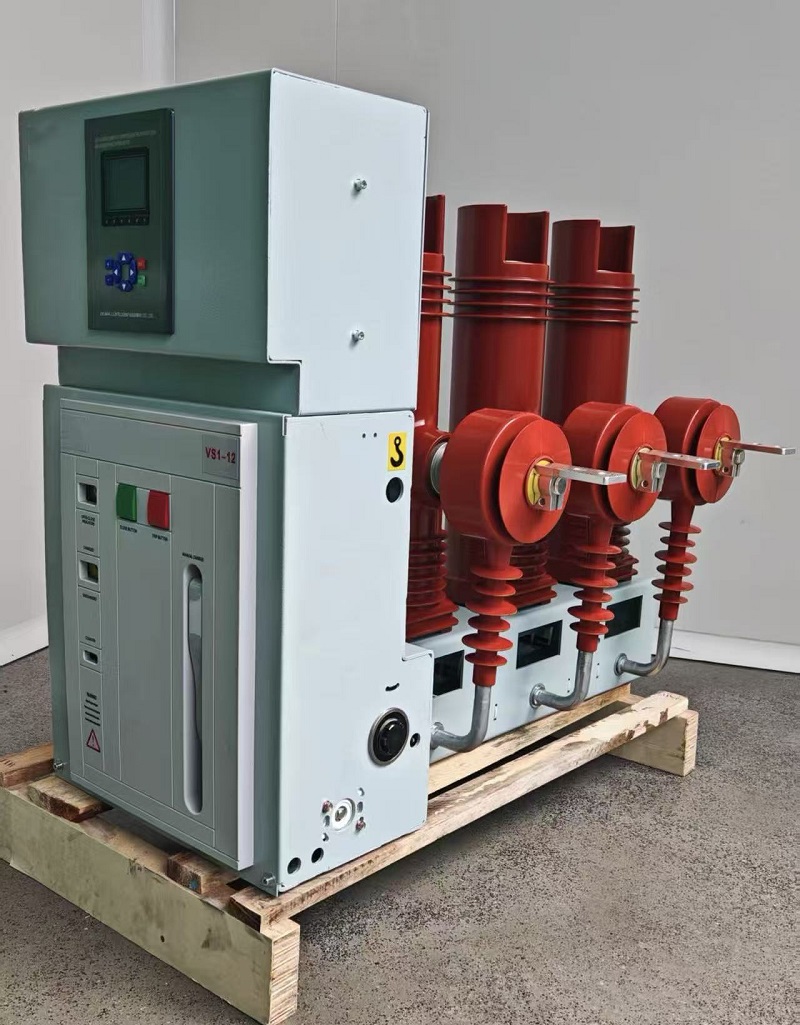

Le serie di interruttori automatici, PT e carrelli isolanti sono completamente intercambiabili. Durante la manutenzione è sufficiente rimuoverlo il carretto difettoso e inserire il carretto di riserva per ripristinare rapidamente l'alimentazione senza scollegare l'intera sbarra, riducendo significativamente i tempi di manutenzione in caso di interruzione di corrente.
- Impedisce l'apertura e la chiusura accidentale degli interruttori automatici;
- Impedisce la rimozione/spinta del carrello dell'interruttore sotto carico;
- Impedisce la chiusura accidentale dell'interruttore di terra mentre è sotto tensione;
- Previene l'eccitazione accidentale quando l'interruttore di terra è chiuso;
- Impedisce l'ingresso accidentale nei compartimenti sotto tensione.
Il design per il funzionamento e la manutenzione su tutta la parte anteriore elimina la necessità di spazio per la manutenzione posteriore, con un notevole risparmio spazio nel locale di distribuzione; il mobile è dotato di un riscaldatore di condensa integrato, adattabile ad elevata umidità ambienti, prevenendo guasti di isolamento causati dalla condensa.
Il quadro Kyn28 da 12 kV utilizza materiali isolanti di alta qualità e isolamento scientificamente distanziato, ottenendo un elevato livello di isolamento. Resiste efficacemente a cortocircuiti, sovratensioni e altri guasti elettrici. Combinato con la sua struttura in armatura metallica, vanta forti capacità di controllo dell'arco.
1. Armadio della linea in entrata: riceve alimentazione da fonti a monte, fornendo ricezione di alimentazione e protezione generale.
2. Armadio della linea in uscita: distribuisce l'alimentazione a carichi, motori e altri circuiti terminali, fornendo protezione.
3. Armadio di misurazione della tensione e PT: monitora la tensione del sistema e fornisce protezione da sovratensione.
4. Armadio di misurazione: integra strumenti di misurazione dell'energia per statistiche accurate sul consumo energetico.
5. Armadio per sezioni sbarre: consente il funzionamento segmentato, l'isolamento e la protezione delle sezioni sbarre.
6. Armadio di isolamento: fornisce isolamento elettrico, garantendo una manutenzione sicura.

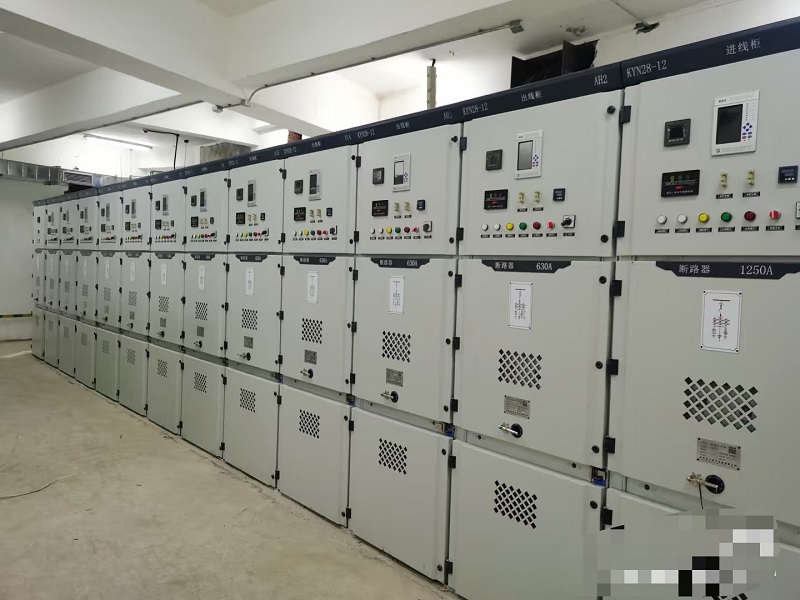

Caso 1: Progetto di distribuzione dell'energia da 10 kV per un grande data center nella Cina orientale
Requisiti del progetto: il data center richiede una disponibilità di energia pari al 99,99% e un'elevata stabilità e assenza di guasti sistema di distribuzione dell'energia a media tensione per garantire un'alimentazione ininterrotta ai carichi principali come server e apparecchiature di raffreddamento.
Soluzione: è stato costruito un sistema completo di distribuzione dell'energia utilizzando le unità Usune Kyn28 Switchgear da 12 kV, incluse armadi in entrata, armadi di misurazione, armadi PT e 12 armadi in uscita. E' dotato di cortocircuito da 40kA interruttori automatici sottovuoto con capacità di interruzione e dispositivi di protezione integrati intelligenti per ottenere guasti rapidi isolamento e localizzazione precisa del guasto.
Risultati operativi: Dalla sua messa in servizio nel 2023, il sistema ha funzionato senza guasti, con un 100% tasso di precisione nelle azioni di protezione. Il tempo annuale di interruzione dell'alimentazione è inferiore a 5 minuti, soddisfacendo pienamente il massimo requisiti di affidabilità di alimentazione del data center ed evitando efficacemente perdite economiche di decine di milioni di dollari a causa di interruzioni di corrente.
Il sistema di interblocco "cinque prove" del quadro Usune KYN28 utilizza un design di interblocco forzato puramente meccanico senza circuito di sblocco ausiliario elettrico, eliminando strutturalmente la possibilità di malfunzionamenti. Solo il personale di manutenzione professionale può sbloccarlo temporaneamente utilizzando strumenti specializzati in condizioni di alimentazione sicure guasto e messa a terra; non può essere sbloccato durante il normale funzionamento. Questo è pienamente conforme alla normativa IEC e all'energia domestica standard di sicurezza, massimizzando la sicurezza degli operatori e delle attrezzature.
La tolleranza all'umidità standard del prodotto è ≤95% di media giornaliera e ≤90% di media mensile. Il riscaldatore del condensatore integrato deumidifica automaticamente, gestendo facilmente ambienti ad alta umidità. Per scenari con altitudini >1000 m, può esserlo utilizzato con declassamento in base agli standard del settore energetico (declassamento di circa il 10% per ogni 1.000 m di aumento della altitudine). Sono disponibili anche versioni con isolamento rinforzato progettate su misura per aumentare la distanza superficiale e soddisfare i requisiti requisiti operativi di sicurezza ad alta quota.
