Con il continuo miglioramento delle reti elettriche urbane, della nuova generazione di energia elettrica e dei sistemi di alimentazione industriale, i quadri di media tensione compatti, intelligenti e a bassa manutenzione sono diventati un'apparecchiatura fondamentale indispensabile per l'ingegneria della distribuzione dell'energia. ILUnità principale ad anello con interruttore automatico, rappresentato dall'unità principale ad anello isolato in aria serie XGN15 SF6, ha gradualmente sostituito i tradizionali quadri ingombranti grazie al suo ingombro ridotto, alle prestazioni stabili e alla forte scalabilità. Questo blog prende i prodotti fabbricati daZhejiang Usune Electric Co., Ltd.come nucleo, presenta in modo completo le caratteristiche del prodotto, i parametri tecnici completi, la struttura interna, le specifiche operative, gli scenari applicativi e i servizi di supporto.

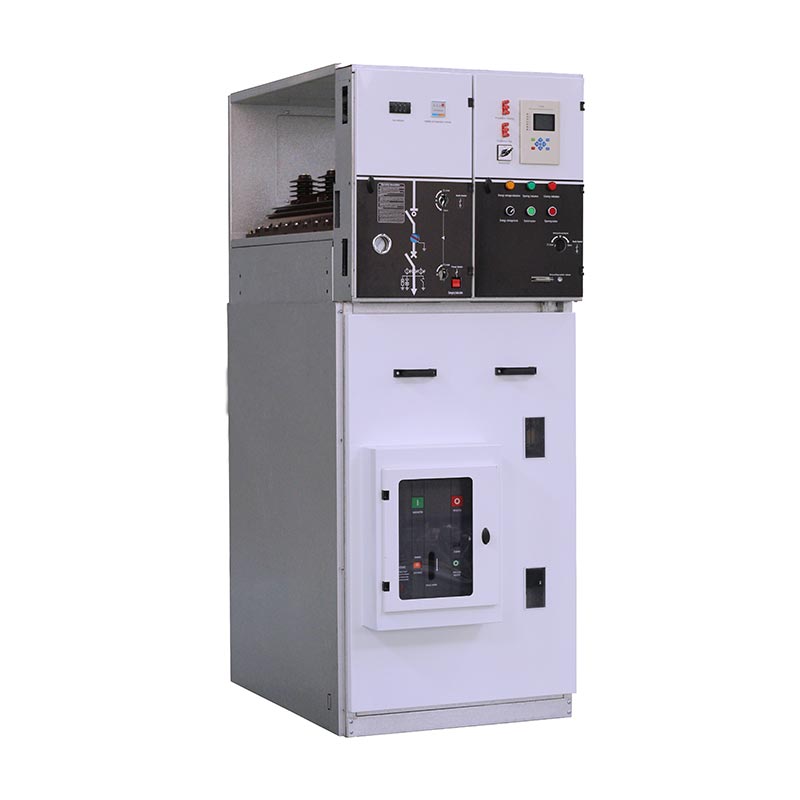

IL Unità principale ad anello con interruttore automaticoè un quadro modulare con involucro metallico sviluppato appositamente per sistemi di distribuzione di energia a media tensione da 12kV a 36kV. Adottando l'avanzato interruttore di carico dell'esafluoruro di zolfo SF6 e la tecnologia di isolamento dell'aria, integra le funzioni di interruzione del circuito, protezione, monitoraggio e interblocco in un unico armadio. Sviluppato e prodotto indipendentemente daZhejiang Usune Electric Co., Ltd., il prodotto della serie XGN15 presenta un layout compatto, un funzionamento flessibile e un interblocco meccanico affidabile.
Diversamente dai quadri elettrici convenzionali, questa unità principale ad anello è progettata per l'automazione della distribuzione dell'energia. Riduce notevolmente la difficoltà di costruzione in loco e di successiva manutenzione ed è adatto a vari spazi di installazione ristretti. Supportato dal sistema completo di ricerca e sviluppo, produzione e test dell'azienda, ogni collegamento di produzione è rigorosamente conforme agli standard internazionali, garantendo un funzionamento stabile a lungo termine dei prodotti in ambienti complessi di distribuzione dell'energia. È stato ampiamente promosso nel rinnovamento della rete elettrica urbana e rurale, nell'approvvigionamento energetico industriale e civile, nella nuova energia e in altri campi in patria e all'estero.
L'unità principale Ring con interruttore automaticosi distingue nel mercato dei quadri di media tensione con molteplici punti di forza. Combinati con una tecnologia di ricerca e sviluppo indipendente e un design ottimizzato, i suoi principali vantaggi sono riassunti come segue:
•Configurazione diversificata dell'interruttore principale: dotato di serie di un interruttore di carico SF6 autoprodotto, che ha una lunga durata, un funzionamento stabile e bassi costi di manutenzione. Gli utenti possono anche scegliere di installare interruttori automatici in vuoto per migliorare la capacità di interruzione e il livello di protezione della sicurezza, adattandosi alle diverse esigenze di distribuzione dell'energia.
•Doppio funzionamento e aggiornamento intelligente: supporta sia la modalità di funzionamento manuale che quella elettrica per soddisfare le diverse abitudini operative in loco. Può essere abbinato a dispositivi FTU e RTU per realizzare controllo remoto, segnalazione remota, misurazione remota e regolazione remota, soddisfacendo pienamente i requisiti dei "quattro remoti" dell'automazione della distribuzione e realizzando una gestione intelligente della rete.
•Tecnologia avanzata di monitoraggio e protezione: sensori ad alta precisione integrati e relè di protezione, in grado di monitorare lo stato operativo dell'apparecchiatura in tempo reale, rispondere rapidamente ai guasti e proteggere efficacemente la sicurezza dei sistemi di distribuzione dell'energia e degli operatori.
•Struttura leggera ed espandibile: adotta uno schema di assemblaggio ottimizzato, conveniente per il trasporto, il sollevamento e l'installazione. Il design modulare supporta la libera combinazione e la successiva espansione della capacità, affrontando in modo flessibile la mutevole domanda di energia del mercato.
•Elevata sicurezza e dimensioni compatte: struttura isolante in aria + affidabile dispositivo di interblocco meccanico, che impedisce efficacemente il funzionamento errato. Le dimensioni ridotte dell'armadio consentono di risparmiare spazio sul pavimento, che è l'apparecchiatura preferita per sottostazioni e locali di distribuzione con spazio limitato.
Per garantire il funzionamento stabile e sicuro delUnità principale ad anello con interruttore automatico,l'apparecchiatura ha requisiti chiari per l'ambiente operativo. Tutti i prodotti sono testati in conformità con i seguenti standard:
1. Altitudine massima: ≤1000 m
2. Intervallo di temperatura ambiente: -35 ℃ ~ 45 ℃, la differenza di temperatura massima non deve superare 25 ℃
3. Standard di umidità: umidità relativa media giornaliera ≤95%; Umidità relativa media mensile ≤90%
4.Resistenza sismica: adattarsi all'intensità sismica di 8 gradi e inferiore
5. Requisiti del sito: assenza di forti vibrazioni, urti, fiamme libere, corrosione chimica ed esplosioni
Si prega di verificare l'ambiente in loco prima dell'installazione per prolungare la durata dell'apparecchiatura ed evitare guasti operativi.
La tabella seguente elenca tutti i parametri tecnici standard della serie XGN15Unità principale ad anello con interruttore automatico, che copre tre livelli di tensione mainstream da 12 kV, 24 kV e 36 kV, come riferimento per la progettazione di approvvigionamento e ingegneria:
| S/N | Nome | Unità | 12kV | 24kV | 36kV |
| 1 | Tensione nominale | kV | 12 | 24 | 36 |
| 2 | Corrente nominale | A | 630 | 630 | 630 |
| 3 | Corrente di interruzione nominale ad anello chiuso | A | 630 | 630 | 630 |
| 4 | Valutato sulla corrente di interruzione del carico | A | 630 | 630 | 630 |
| 5 | Corrente nominale di breve durata | kA | 16 | 16 | 16 |
| 6 | Corrente nominale di tenuta di picco | kA | 40 | 40 | 40 |
| 7 | Corrente nominale di chiusura in cortocircuito | kA | 40 | 40 | 40 |
| 8 | Tensione di tenuta alla frequenza di rete nominale (fase-fase e fase-terra) | kV | 28 | 50 | 70 |
| 9 | Tensione di resistenza alla frequenza di alimentazione nominale (attraverso la distanza di isolamento) | kV | 32 | 60 | 80 |
| 10 | Tensione nominale di tenuta ai fulmini (fase-fase e fase-terra) | kV | 75 | 125 | 170 |
| 11 | Tensione nominale di resistenza ai fulmini (attraverso la distanza di isolamento) | kV | 85 | 145 | 195 |
| 12 | Corrente di trasferimento nominale | A | 630 | 630 | 630 |
| 13 | Resistenza meccanica | ops | M11000 | M11000 | M11000 |
| 14 | Resistenza elettrica | ops | E1 | E1 | E1 |
| 15 | Pressione del gas SF6 (20℃) | sbarra | 0.5 | 0.5 | 0.5 |
| 16 | Tasso di perdita annuale | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Grado di protezione dell'involucro | / | IP3X | IP3X | IP3X |
ILUnità principale ad anello con interruttore automaticosupporta più tipi di cabinet e una configurazione flessibile dei componenti. Diversi corpi armadio hanno standard dimensionali corrispondenti per i sistemi a 12kV, 24kV e 36kV, come mostrato nella tabella seguente:
| NO. | Tipo di quadro | Configurazione opzionale | Dimensioni 12kV (L×P×A, mm) | 24kV Dimensioni (L×P×A, mm) | 36 kV Dimensioni (L×P×A, mm) |
| 1 | Pannello LBS in entrata/uscita | Sezionatore di carico, sezionatore di terra, sbarra principale | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Pannello di protezione del trasformatore | Sezionatore di carico, sezionatore di terra, fusibile, sbarra principale | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Pannello di misurazione | Trasformatore, fusibile, sbarra principale | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Pannello in uscita CB | Interruttore automatico, Trasformatore di corrente, Sezionatore di carico, Sezionatore di terra, Protezione relè, Sbarra principale | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB in uscita con pannello di contabilizzazione | Interruttore, Trasformatore di corrente, Trasformatore, Sezionatore di carico, Sezionatore di terra, Protezione relè, Sbarra principale | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Struttura generale del Gabinetto
Il gabinetto diUnità principale ad anello con interruttore automaticoè suddiviso in unità indipendenti superiori e inferiori, con suddivisione chiara e forte sicurezza:
1. Locale sbarre: situata nella parte superiore dell'armadio, la sbarra principale attraversa l'intero gruppo di quadri per realizzare la trasmissione di potenza tra gli armadi.
2. Sala di commutazione principale: dotata di interruttore di carico SF6 incapsulato in resina epossidica, con foro di osservazione e misuratore di densità del gas SF6 opzionale.
3. Locale cavi: ampio spazio per il cablaggio dei cavi, che può essere dotato di parafulmini, trasformatore di corrente e altri accessori. La piastra inferiore e lo sportello dell'armadio sono rimovibili per una facile installazione dei cavi.
4. Meccanismo operativo e sala di controllo a bassa tensione: dotato di interblocco meccanico, indicatore di posizione, contatti ausiliari, bobina di sgancio e altri componenti, che supporta vari circuiti di controllo e strumenti di misurazione.
L'unità principale dell'anello del modulo XGN15 V è composta da interruttore automatico in vuoto, interruttore automatico SF6, meccanismo di interblocco e sezionatore di terra. I metodi di installazione sono fissa frontale e fissa laterale. L'interruttore automatico e l'interruttore del carico possono essere interbloccati per evitare malfunzionamenti.
6.2 Due tipologie di meccanismi operativi
•Tipo K (meccanismo a molla singola a doppia funzione): l'interruttore del carico è azionato in modo indipendente dalla leva o dal motore; il sezionatore di terra è azionato da una molla di compressione e azionato da una leva separata.
•Tipo A (meccanismo a doppia molla a doppia funzione): l'interruttore di carico adotta l'accumulo di energia a molla, la leva di supporto, lo sgancio del motore o del pulsante. Il sezionatore di terra è azionato da una leva indipendente con comando a molla.
Tutte le operazioni delUnità principale ad anello con interruttore automaticodeve essere effettuata con la porta dell'armadio chiusa. Gli operatori devono seguire il processo standardizzato:
7.1 Operazione di accensione
1. Verificare che la porta dell'armadio sia completamente chiusa, inserire la maniglia di manovra nel foro superiore e ruotare di 180° in senso antiorario finché non si sente il suono di separazione del freno e il sezionatore di terra viene scollegato.
2.Inserire la maniglia nel foro inferiore e ruotare di 180° in senso orario fino a sentire il suono di chiusura. L'indicatore è nella posizione di lavoro e l'operazione di accensione è completata.
7.2 Operazione di spegnimento
1.Inserire la maniglia nel foro inferiore e ruotare di 180° in senso antiorario per interrompere l'alimentazione; se dotato di pulsante premere direttamente il pulsante di trip.
2.Verificare che il display live sia completamente spento per confermare che la sala cavi sia priva di alimentazione. Inserire la maniglia nel foro superiore e ruotare di 180° in senso orario per chiudere il sezionatore di terra. Lo sportello dell'armadietto viene sbloccato e l'operazione di spegnimento è completata.
Nota: controllare il manometro SF6 prima di ogni operazione di commutazione per garantire che l'apparecchiatura funzioni entro il normale intervallo di pressione.
8.1 Trasporto e stoccaggio
•Quando l'armadio è fissato sulla piastra inferiore, può essere trasportato tramite carrello elevatore; altrimenti utilizzare il sollevamento integrale. L'attrezzatura deve essere mantenuta verticale durante il trasporto e non deve essere rovesciata.
•Il quadro non deve essere immagazzinato all'aperto per un lungo periodo per evitare umidità, polvere e corrosione.
8.2 Regole di manutenzione
1.L'apparecchiatura non richiede manutenzione entro 3 anni in condizioni operative normali e il meccanismo di funzionamento a molla non necessita di lubrificazione.
2.Il ciclo di manutenzione regolare dura 1 anno. I contenuti della manutenzione includono il serraggio di tutti i connettori elettrici, l'aspirazione e l'ispezione dei componenti interni.
3.Effettuare regolarmente test di chiusura e apertura per tutti gli interruttori e sezionatori di terra e testare il circuito elettrico per garantire un funzionamento flessibile.
4.Ispezionare ed eseguire il debug dei dispositivi di protezione del relè prima di metterli in funzione.
9.1 Documenti allegati e accessori
Ogni set diUnità principale ad anello con interruttore automaticoviene consegnato con i materiali completi: certificato del prodotto, manuale operativo, disegni di progettazione tecnica e un set di maniglie operative speciali.
9.2 Informazioni sull'ordine obbligatorie
I clienti devono fornire le seguenti informazioni al momento dell'ordine: schema elettrico del circuito principale, piano di installazione del quadro, modello dei componenti, schema del circuito ausiliario e altri requisiti tecnici speciali, in modo da garantire che i prodotti siano personalizzati accuratamente.
Zhejiang Usune Electric Co., Ltd. è stata fondata nel 2011 e ha sede nella zona di sviluppo economico di Yueqing, una famosa base di produzione elettrica in Cina. L'azienda ha un capitale sociale di 8 milioni di dollari USA, un moderno laboratorio di produzione di 4300㎡ e più di 100 dipendenti professionisti. Dopo anni di sviluppo, ha costruito tre linee di produzione principali: linea di produzione di quadri di bassa e media tensione, linea di produzione di interruttori automatici ad alta tensione e linea di produzione di iniezione di resina epossidica.
L'azienda integra ricerca e sviluppo, produzione e vendite, con una matrice di prodotti completa che copre quadri di alta e bassa tensione, trasformatori, induttori reciproci, interruttori automatici di alta tensione e accessori per interruttori. Ha superato le certificazioni ISO 9001, ISO 14001 e ISO 45001 ed è diventata un fornitore qualificato di State Grid Corporation of China e China Railway Construction Corporation. Con oltre 14 anni di esperienza nel settore, l'azienda dispone di un team di ricerca e sviluppo esperto e di un rigoroso sistema di controllo qualità, che supporta la personalizzazione OEM. Il ciclo di produzione convenzionale viene controllato entro 15-20 giorni e tutti i prodotti sono dotati di rapporti di prova completi per garantire una qualità affidabile.
ILUnità principale ad anello con interruttore automaticoè stato applicato in molti progetti chiave in patria e all'estero, accumulando una ricca esperienza ingegneristica:
•Progetti di lancio aerospaziale
•Progetti di impianti chimici e centrali elettriche del Gruppo Huaneng
•Centrali nucleari, centrali idroelettriche e centri di stoccaggio del petrolio
•Comunità residenziali urbane, complessi commerciali e punti panoramici a supporto della distribuzione di energia
•318 Autostrade nazionali, ferrovie, tunnel e altri progetti di fornitura di energia elettrica per i trasporti
Le prestazioni stabili del prodotto e il servizio post-vendita accurato hanno ottenuto elogi unanimi da parte degli appaltatori di ingegneria e degli utenti finali.
