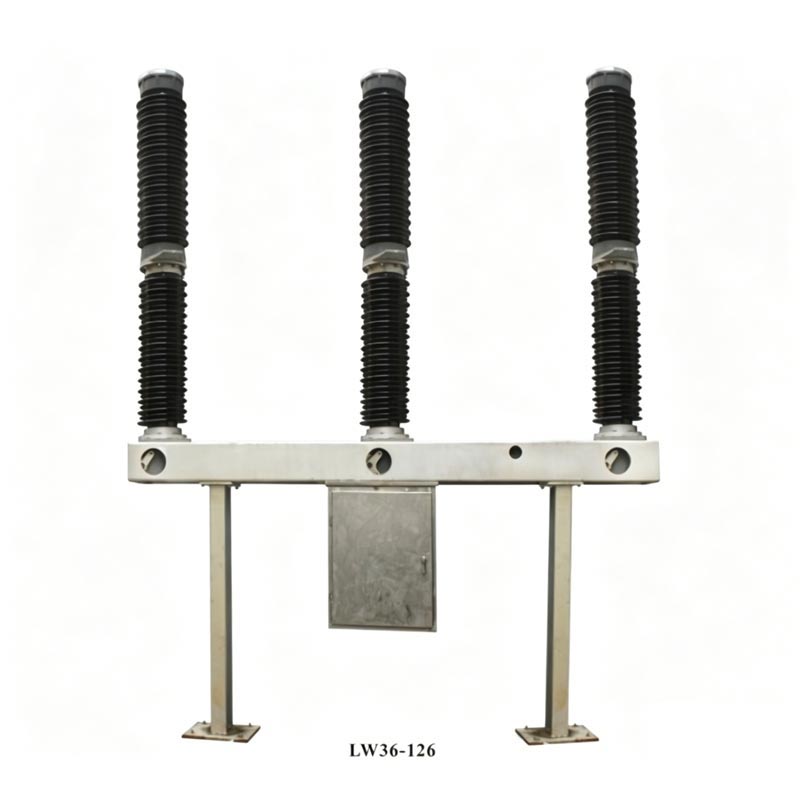

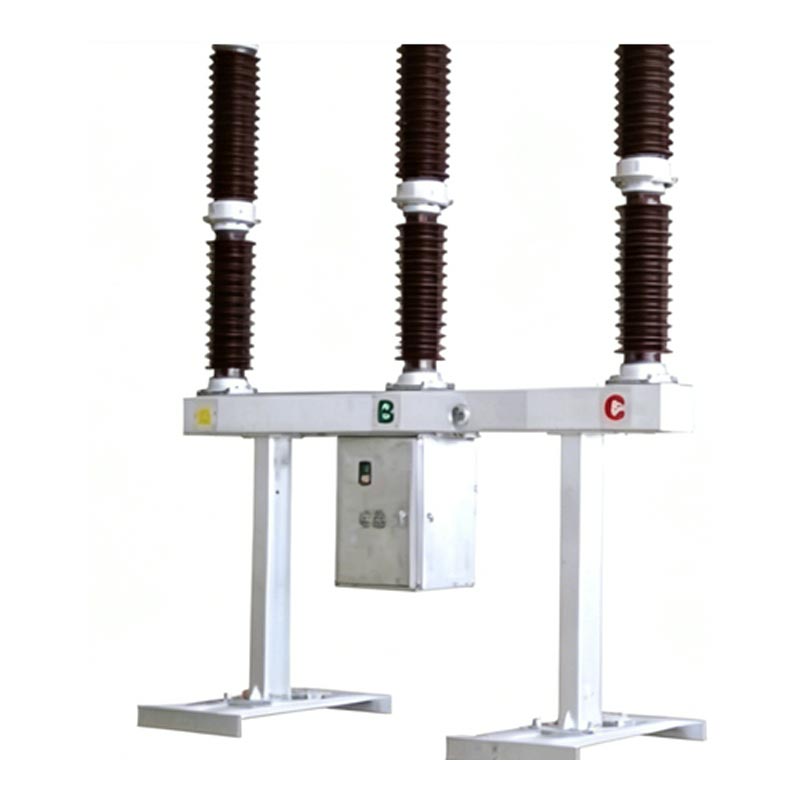

L'interruttore automatico Usune LW36-110 con esafluoruro di zolfo da 126 kV è un dispositivo fondamentale per il controllo e la protezione di Sistemi di trasmissione e trasformazione da 110 kV e può essere utilizzato anche come interruttore automatico e apparecchiatura di commutazione gruppo. Il prodotto adotta una struttura integrata di estinzione dell'arco autoenergizzata, con ciascuna fase come supporto singolo, unità a rottura singola. Tutte e tre le fasi sono installate sullo stesso telaio, ottenendo un collegamento meccanico tramite una molla meccanismo di funzionamento. La parte superiore del prodotto contiene la boccola in porcellana della camera di estinzione dell'arco, la sezione centrale contiene la boccola e il telaio di supporto in porcellana e la scatola del meccanismo contenente i componenti di controllo elettrico sospeso sotto il telaio, risultando in una struttura compatta e un funzionamento conveniente.
Conforme agli standard cinesi GB1984-2003 "Interruttori automatici ad alta tensione" e IEC62271-100:2001 "Alta tensione Quadri e apparecchiature di controllo - Parte 100: Interruttori automatici ad alta tensione", e ha superato rigorosi test di fabbrica e certificazione per garantire la conformità e l’affidabilità del prodotto.
Utilizza il principio di estinzione dell'arco "espansione termica + soffiaggio assistito", producendo un arco corto tempo di estinzione, lunga durata elettrica e bassa rumorosità di funzionamento; utilizza gas SF6 con eccellente isolamento e arco proprietà estinguenti come mezzo, eliminando il rischio di combustione ed esplosione, rendendolo adatto a aree densamente popolate.
Il meccanismo a molla ha una durata meccanica fino a 6000 cicli, un tasso annuo di perdita di gas SF6 ≤0,5%, e una resistenza del circuito principale di ≤80μΩ. I parametri tecnici completi e i dati dei test verificano la stabilità del prodotto.
Ampiamente adattabile agli ambienti esterni difficili, con un intervallo di temperatura ambiente compreso tra -30 ℃ e +40 ℃ e un'altitudine di ≤3000 metri. Forte resistenza al vento, al ghiaccio e ai terremoti, in grado di soddisfare le esigenze di vari scenari di progetti energetici.
L'interruttore automatico all'esafluoruro di zolfo da 126 kV vanta eccellenti prestazioni elettriche, con parametri fondamentali soddisfa gli elevati standard delle apparecchiature di potenza da 126 kV, garantendo un funzionamento stabile in sistemi di alimentazione complessi. Nucleo chiave i parametri sono i seguenti:
| Articolo | Unità | Parametro tecnico |
| Tensione nominale | kV | 110 |
| Corrente nominale | A | 3150 |
| Corrente di interruzione nominale di cortocircuito | kA | 40 |
| Pressione nominale del gas SF6 (20 ℃) | MPa | 0.5 |
| Orario di chiusura | SM | ≤145 |
| Orario di apertura | SM | ≤60 |
| Vita meccanica | Volte | 6000 |
L'interruttore automatico all'esafluoruro di zolfo 126kV è costituito da tre fasi, ciascuna dotata di interruttore autoalimentato camera di estinzione dell'arco, dispositivo di isolamento di supporto, struttura adsorbente e a prova di perdite. Usi di sigillatura statica O-ring e sigillante, mentre la tenuta dinamica utilizza la tenuta a compressione della molla, garantendo un'eccellente tenuta all'aria. Il la parte di trasmissione collega l'interruttore unipolare e il meccanismo di comando, trasmettendo in modo efficiente forza operativa; il meccanismo di funzionamento a molla ha una scatola del meccanismo incorporata, che fornisce energia elettrica manuale funzioni di stoccaggio e richiusura, offrendo un funzionamento flessibile e affidabile.
1. Stato di chiusura: la corrente del sistema forma un circuito attraverso terminali, contatti stazionari, contatti mobili, cilindri,
e contatti intermedi, garantendo la normale trasmissione della potenza.
2. Operazione di sgancio: Sotto l'azione del meccanismo di comando, il contatto mobile si sposta verso il basso, generando un
arco elettrico quando i contatti mobili e stazionari si separano; il gas SF6 compresso nel cilindro soffia l'arco
attraverso l'ugello e l'arco si estingue quando la corrente passa per lo zero.
3. Sistema del gas SF6: dotato di un densimetro SF6 integrato e di un controller con compensazione della temperatura
può monitorare la pressione del gas in tempo reale. Quando la pressione è troppo bassa, viene attivato un allarme e il meccanismo si attiva
bloccato per evitare danni meccanici.

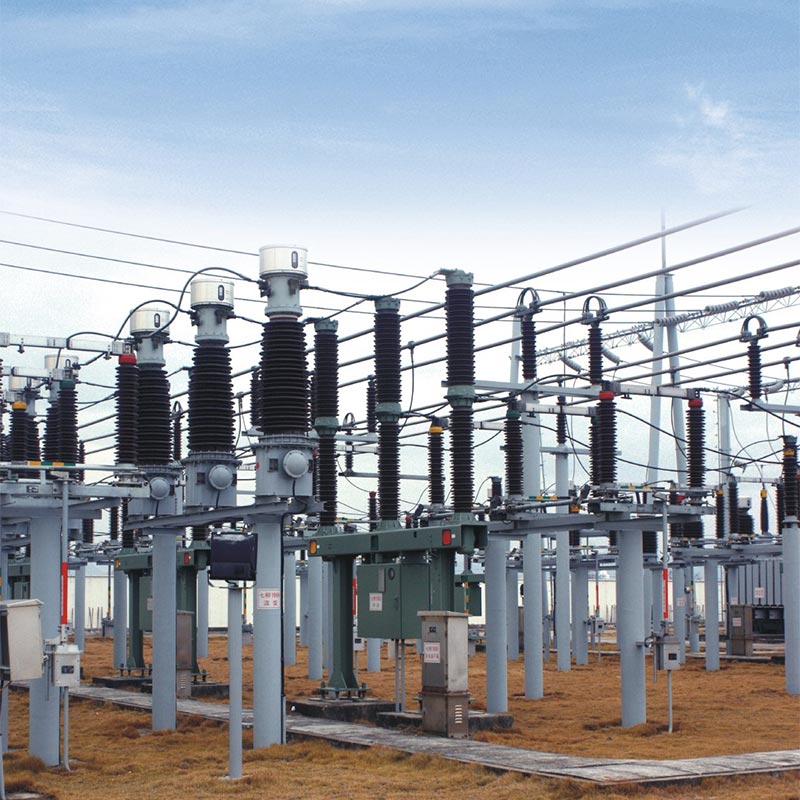

Nel 2024, l'interruttore automatico Usune LW36-110 con esafluoruro di zolfo da 126 kV è stato applicato con successo a un interruttore chiave da 110 kV progetto di trasmissione e trasformazione nel nord della Cina. Questo progetto mirava a risolvere il problema dell'insufficienza capacità di alimentazione elettrica nelle aree rurali e suburbane. Il sito del progetto presenta una grande differenza di temperatura (da -25 ℃ a +38℃) e frequenti tempeste di sabbia, che pongono requisiti estremamente elevati all'adattabilità ambientale e all'affidabilità del l'apparecchiatura di potenza.
In qualità di fornitore designato per questo progetto, Usune ha fornito 28 interruttori automatici LW36-110. La fabbrica è stata spedita tecnici professionisti per fornire indicazioni in loco per l'installazione, la messa in servizio e il funzionamento di prova. Dopo otto mesi di funzionamento stabile, il prodotto ha raggiunto zero guasti, con un tasso di perdita di gas SF6 molto inferiore al i requisiti standard (test effettivo ≤0,3%) e la velocità di risposta di apertura e chiusura hanno soddisfatto pienamente la progettazione standard. Dopo la messa in funzione, il progetto ha effettivamente migliorato la stabilità della rete elettrica locale, ha ridotto le interruzioni di corrente causate da guasti alle apparecchiature e ha ricevuto un elevato riconoscimento dal proprietario del progetto e dalle autorità locali reparto energetico, verificando pienamente l'eccellente adattabilità ambientale e le prestazioni operative affidabili del Interruttore automatico Usune 126kV SF6 nelle reali condizioni di lavoro.
R1: La vita meccanica del prodotto è di 6000 cicli e la vita operativa continua consigliata è di 12 anni. Chiave punti di manutenzione: ispezioni di routine settimanali (integrità dell'isolante, pressione del gas SF6, ecc.); manutenzione annuale ogni 3 anni (pulizia degli isolanti, misurazione della resistenza del circuito principale, ecc.); quando il prodotto raggiunge il condizioni di manutenzione (ad esempio, 20 interruzioni di cortocircuito a piena capacità), contatti dell'arco, adsorbente e anelli di tenuta devono essere sostituiti. Il produttore invierà personale professionale per fornire indicazioni in loco per la manutenzione.
R2: Sì. Questo prodotto è specificamente progettato per ambienti esterni difficili, con forte adattabilità alle alte temperature altitudini e basse temperature. È adatto per altitudini fino a 3000 metri e può resistere a temperature anche basse fino a -30℃, soddisfacendo pienamente le esigenze delle regioni ad alta quota e gelide come la Cina occidentale. Inoltre, il La scatola del meccanismo è dotata di un riscaldatore integrato che fornisce protezione dall'umidità e dal gelo in caso di pioggia, neve e freddo intenso stagioni, garantendo un funzionamento stabile.
Zhejiang Usune Electric Co., Ltd., in qualità di produttore professionale di apparecchiature elettriche ad alta tensione in Cina, possiede una linea di produzione completa e un rigoroso sistema di controllo qualità. La fabbrica è dotata di tecnologie avanzate apparecchiature di prova e ogni prodotto viene prima sottoposto a test di aspirazione, riempimento di gas e prestazioni meccaniche lasciare la fabbrica per garantire la qualità del prodotto. In qualità di fornitore affidabile, Usune fornisce un servizio post-vendita unico, compresa la guida all'installazione in loco, la messa in servizio, la formazione sulla manutenzione e la fornitura di pezzi di ricambio. Un professionista il team tecnico risponde prontamente alle esigenze degli utenti, garantendo un funzionamento stabile a lungo termine dell'apparecchiatura.
