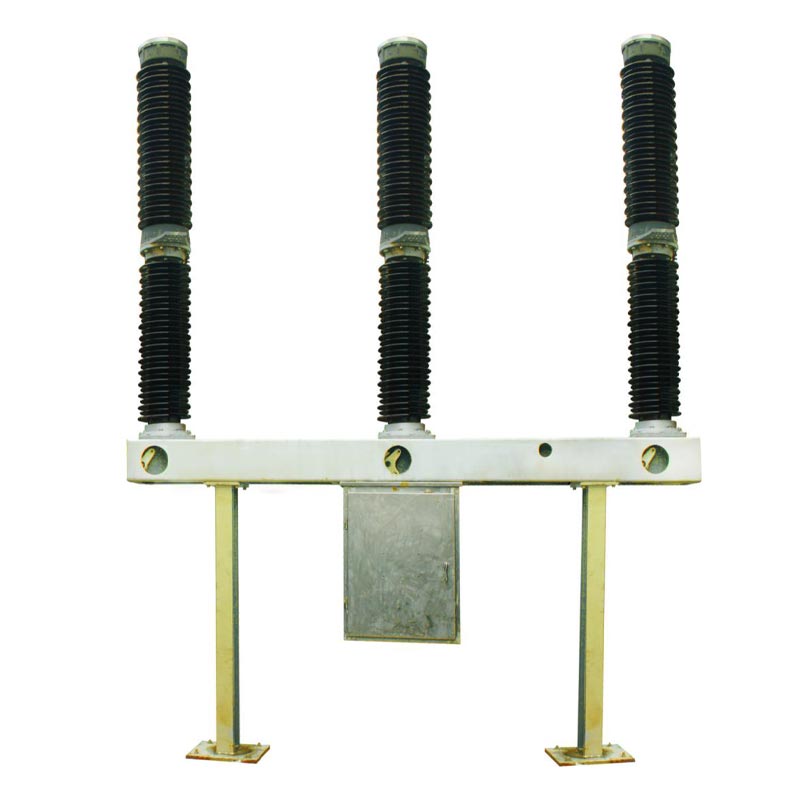

Ha lanciato Zhejiang Usune Electric Co., Ltd., un produttore professionale di apparecchiature elettriche ad alta tensione in Cina l'interruttore automatico ad alta tensione Sf6 LW36-110. Questo prodotto è un quadro trifase ad alta tensione per esterni CA 50 Hz adatti per il controllo e la protezione di sistemi di trasmissione e trasformazione di potenza a 110kV. Può essere utilizzato anche come gruppo interruttore automatico e dispositivo di commutazione.
L'interruttore automatico ad alta tensione Sf6 adotta un esclusivo principio di estinzione dell'arco "espansione termica + soffiaggio assistito", dotato di meccanismo di comando a molla tipo CTB-1, conforme agli standard nazionali e internazionali, e possiede eccellenti prestazioni di estinzione dell'arco, elevata sicurezza e caratteristiche operative stabili. Come affidabile fornitore, Usune si impegna a fornire quadri ad alta tensione durevoli e di alta qualità. Il suo circuito LW36-110 SF6 L'interruttore è stato ampiamente utilizzato in progetti chiave come reti elettriche e parchi industriali, fornendo un'alimentazione elettrica affidabile per la costruzione di infrastrutture.
Utilizzando un esclusivo principio di estinzione dell'arco "espansione termica + soffiaggio assistito", è caratterizzato da un arco corto tempo di estinzione, lunga durata elettrica e basso rumore di funzionamento, migliorando efficacemente la stabilità dell'alimentazione.
Utilizzando il gas SF6 come mezzo di isolamento ed estinzione dell'arco, vanta un eccellente isolamento ed estinzione dell'arco prestazioni, eliminando il rischio di combustione ed esplosione, rendendolo adatto ad aree densamente popolate.
Dotato di meccanismo di comando a molla di tipo CTB-1, presenta una struttura semplice e compatta, sicura e affidabile funzionamento e forti capacità anti-interferenza.
Pienamente compatibile con GB1984-2003 "Interruttori automatici ad alta tensione CA" e IEC62271-100, 2001 "Interruttori ad alta tensione e apparecchiature di controllo - Parte 100: Interruttori automatici ad alta tensione", che soddisfano i requisiti tecnici dell'energia globale progetti.
L'interruttore automatico ad alta tensione Sf6 è progettato per uso esterno e offre una forte adattabilità ambientale e idoneità per varie condizioni operative difficili:
1. Temperatura ambiente: -30℃ ~ +40℃
2. Altitudine: ≤3000m
3. Umidità relativa: media giornaliera ≤95%, media mensile ≤90% (a 25℃)
4. Pressione del vento ≤700Pa; Spessore della glassa ≤10 mm
5. Intensità sismica: accelerazione orizzontale ≤0,3 g, accelerazione verticale ≤0,15 g
6. Nessun ambiente infiammabile, esplosivo, chimicamente corrosivo o con forti vibrazioni

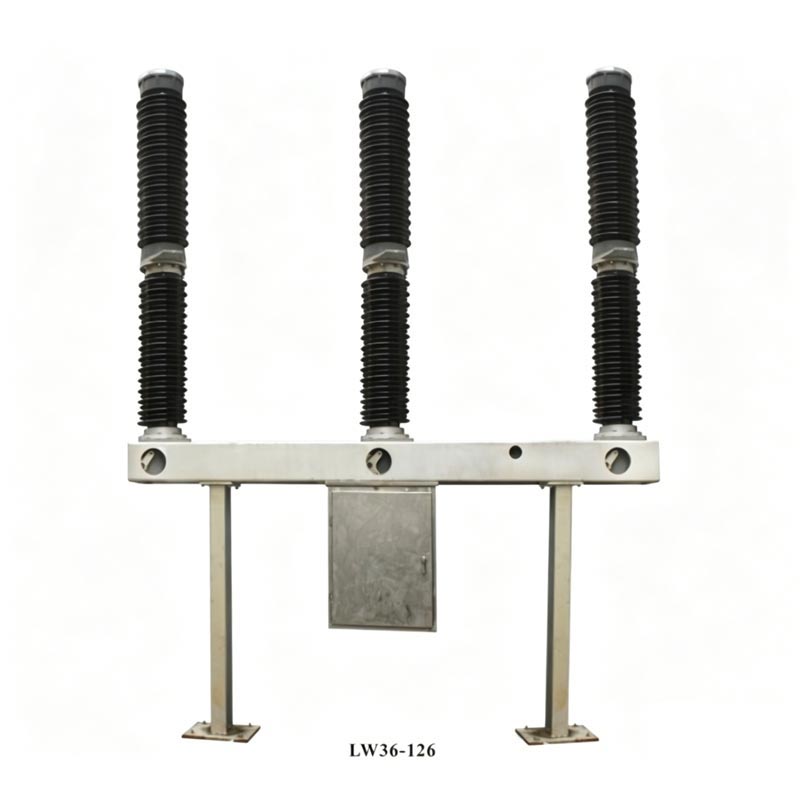

L'interruttore automatico ad alta tensione Sf6 adotta una struttura autoestinguente integrata di estinzione dell'arco. Ogni fase è un sistema monopilastro a rottura singola (POLE). Ogni interruttore è composto da tre fasi, installate sullo stesso telaio, e azionato da un meccanismo a molla, con le tre fasi collegate meccanicamente. La parte superiore del prodotto presenta un boccola in porcellana della camera di estinzione dell'arco, la sezione centrale contiene una boccola e un telaio in porcellana di supporto, e la scatola del meccanismo è sospesa sotto il centro del telaio e ospita un meccanismo a molla ed elettrico componenti di controllo. Sulla parte anteriore del telaio è installato un controller della densità del gas SF6, supportato su entrambi termina con supporti.
- Unità di estinzione dell'arco: utilizza una struttura di estinzione dell'arco autoenergizzante. Quando scatta l'interruttore, il
L'espansione termica ad alta pressione all'interno del cilindro spegne l'arco, garantendo un'azione rapida ed efficace
estinzione.
- Dispositivo di isolamento di supporto: supporta l'isolatore della camera di estinzione dell'arco e fornisce l'isolamento a terra
componenti energizzati; l'asta isolante collega il braccio operativo e l'asta di arresto, garantendo la sicurezza dell'isolamento.
- Adsorbente: installato all'interno del coperchio superiore della camera di estinzione dell'arco, mantiene asciutto il gas SF6 e lo assorbe
gas di decomposizione prodotti dalla decomposizione dell'arco. È necessario sostituirlo durante la manutenzione.
- Struttura di prevenzione delle perdite: utilizza una combinazione di tenuta statica (O-ring + sigillante) e tenuta dinamica
(guarnizione di compressione della molla), ottenendo un tasso di perdita annuale di gas SF6 pari a ≤0,5%. - Meccanismo a molla: Abilita
operazioni di apertura, chiusura e richiusura con velocità di azione elevata (tempo di chiusura ≤145 ms, tempo di apertura ≤60 ms), stabile
prestazioni e supporta l'accumulo di energia manuale ed elettrica.
- Posizione di chiusura: la corrente del sistema scorre attraverso i terminali, l'asta di supporto del contatto stazionario, il contatto principale stazionario,
contatto principale mobile, cilindro, contatto intermedio e flangia intermedia, formando un circuito attraverso il
terminali.
- Operazione di apertura: sotto l'azione del meccanismo operativo, il braccio operativo tira l'asta isolante, il pistone
stelo, cilindro, contatto arco mobile e ugello verso il basso; un arco viene generato quando i contatti in movimento e stazionario
separato. Dopo che il sistema di contatto mobile si sposta in una posizione specifica, l'ugello si apre, comprimendo il gas SF6
soffiare via l'arco, estinguendo l'arco quando la corrente supera lo zero.
- Operazione di chiusura: Il meccanismo di comando spinge il contatto mobile verso l'alto fino alla posizione di chiusura, mentre SF6
il gas entra nel cilindro, preparandosi per la successiva apertura.
L'interruttore Usune LW36-110 SF6 vanta eccellenti prestazioni tecniche, con parametri chiave che soddisfano gli elevati standard dei sistemi di alimentazione da 110 kV, garantendo un funzionamento stabile ed efficiente.
| Articolo | Unità | Parametro tecnico |
| Tensione nominale | kV | 110 |
| Corrente nominale | A | 3150 |
| Corrente di interruzione nominale di cortocircuito | kA | 40 |
| Corrente di cortocircuito nominale (picco) | kA | 100 |
| Pressione nominale SF6 (20 ℃) | MPa | 0.5 |
| Vita meccanica | Volte | 6000 |
| Resistenza del circuito principale per polo | μΩ | ≤80 |

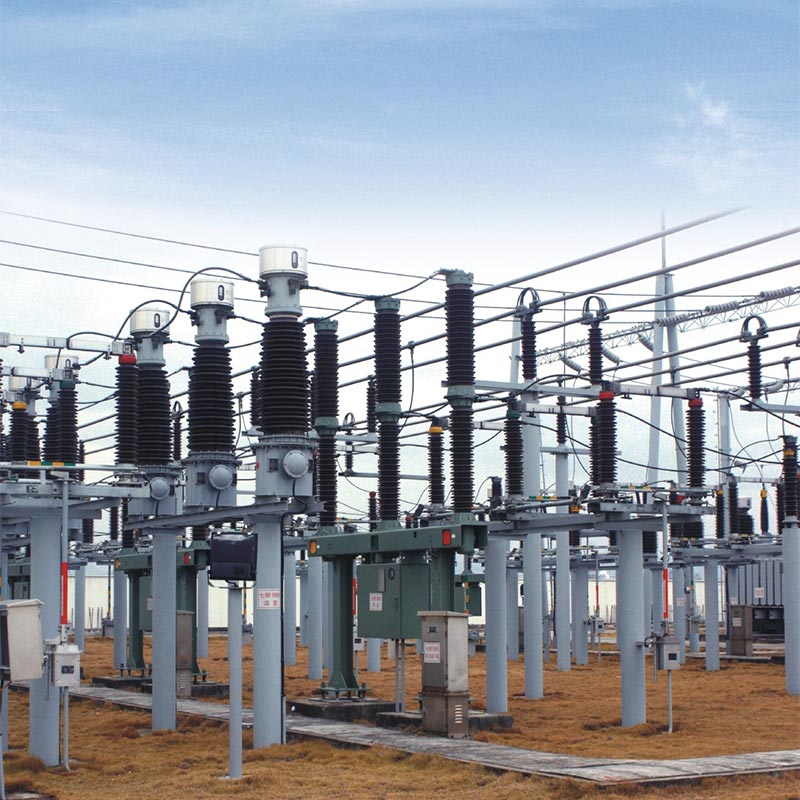

Caso di studio: progetto di aggiornamento della rete elettrica da 110 kV nel nord della Cina
Contesto del progetto: Una rete elettrica da 110 kV nel nord della Cina aveva bisogno di aggiornare i suoi vecchi quadri per migliorare la potenza fornire stabilità e sicurezza, affrontando ambienti difficili come le basse temperature invernali (-25 ℃) e il vento forte pressione.
Applicazione del prodotto: il progetto ha selezionato 20 interruttori automatici Usune LW36-110 SF6. La loro adattabilità alle basse temperature (-30℃~+40℃) e le eccellenti prestazioni di estinzione dell'arco hanno risolto efficacemente il problema del funzionamento instabile di attrezzatura che invecchia a basse temperature.
Risultati dell'applicazione: Dalla sua messa in servizio nel 2022, l'apparecchiatura ha funzionato stabilmente per quattro anni senza guasto di estinzione dell'arco, perdita di gas o altri guasti. Il tasso annuale di affidabilità dell'alimentazione elettrica è aumentato del 0,8%, garantendo di fatto la normale fornitura di energia elettrica ai residenti e alle imprese industriali della zona.
A1: Il prodotto ha una vita meccanica di 6000 cicli e una vita operativa continua fino a 12 anni in condizioni normali manutenzione. La manutenzione ordinaria comprende ispezioni visive settimanali (integrità dell'isolante, pressione del gas SF6, ecc.) e manutenzione annuale ogni 3 anni (pulizia dell'isolatore, misurazione della resistenza del circuito principale, ecc.). Un maggiore è necessaria una revisione quando le condizioni di manutenzione sono soddisfatte (ad esempio, 12 anni di funzionamento continuo, 2000 corrente nominale interruzioni, ecc.). Il produttore Usune fornisce una guida professionale alla manutenzione e la fornitura di pezzi di ricambio per garantire funzionamento stabile a lungo termine dell'apparecchiatura.
A2: Questo prodotto adotta una doppia struttura a tenuta stagna (tenuta statica + tenuta dinamica), con un tasso di perdita annuale ≤0,5%, molto al di sotto dello standard nazionale. Se viene rilevata una perdita, il punto di perdita può essere localizzato utilizzando una perdita di gas SF6 rilevatore. Dopo aver interrotto l'alimentazione, è possibile sostituire il sigillante o l'O-ring. Il gas SF6 non è tossico e non infiammabile, ma Una perdita eccessiva può compromettere l'isolamento e le prestazioni di estinzione dell'arco dell'apparecchiatura. Il prodotto è attrezzato con un controller di densità del gas SF6; si attiva quando la pressione è inferiore al valore di allarme (0,45±0,03 MPa) e si blocca funzionamento quando la pressione è inferiore alla pressione di blocco (0,40±0,03 MPa), evitando così rischi per la sicurezza.
