L'interruttore automatico ad alta tensione Usune LW36-110 per sottostazione è un'apparecchiatura di alimentazione principale sviluppata in modo indipendente e prodotto da Zhejiang Usune Electric Co., Ltd., un produttore leader di quadri ad alta tensione in Cina industria. Questo quadro trifase ad alta tensione per esterni CA 50 Hz viene utilizzato principalmente per il controllo e la protezione di Sistemi di trasmissione e trasformazione di potenza da 110 kV e può essere utilizzato anche come interruttore di contatto e in applicazioni che richiedono quadri elettrici. I prodotti sono fabbricati nella fabbrica professionale di Usune, integrandosi Ricerca e sviluppo, produzione e test, garantiscono che ogni prodotto soddisfi rigorosi standard di qualità prima di lasciare la fabbrica.
Per garantire l'affidabilità e la compatibilità del prodotto, l'interruttore automatico ad alta tensione Usune LW36-110 per La sottostazione è pienamente conforme allo standard GB1984-2003 "Interruttori automatici ad alta tensione CA" e soddisfa i requisiti di Norma della Commissione Elettrotecnica Internazionale (IEC) IEC62271-100:2001 "Apparecchi di manovra e controllo ad alta tensione - Parte 100: Interruttori automatici di alta tensione". In qualità di fornitore professionale, Usune ha superato un rigoroso sistema di qualità certificazione, e la sua fabbrica è dotata di apparecchiature di produzione e collaudo avanzate per garantire che le prestazioni di ciascun prodotto soddisfano o superano gli standard del settore.
Utilizzando l'esclusivo principio di estinzione dell'arco "espansione termica + ausiliario", vanta un'eccellente interruzione prestazioni, tempo d'arco breve, lunga durata elettrica e basso rumore di funzionamento, garantendo efficacemente la sicurezza dell'alimentazione funzionamento della rete.
Utilizza gas SF6 con eccellenti proprietà isolanti ed estinguenti come isolante ed estinguente medio, non presenta alcun rischio di combustione o esplosione, rendendolo adatto ad aree densamente popolate e varie ambienti complessi di sottostazioni.
Dotato di un meccanismo di comando a molla tipo CTB-1, caratterizzato da una struttura semplice e compatta, funzionamento stabile, elevata sicurezza e affidabilità e ridotta manutenzione e frequenza di guasti.
Può funzionare stabilmente in ambienti difficili, rispettando rigorosamente vari indicatori ambientali, garantendo funzionamento stabile a lungo termine in diverse regioni.
1. Tensione nominale: 110 kV; Frequenza nominale: 50 Hz; Corrente nominale: 3150 A
2. Corrente di interruzione nominale di cortocircuito: 40 kA; Corrente di cortocircuito nominale (picco): 100 kA
3. Pressione nominale del gas SF6 (20 ℃): 0,5 MPa; Tasso di perdita annuale: ≤0,5%
4. Vita meccanica: 6000 cicli; Orario di apertura: ≤60ms; Tempo di chiusura: ≤145ms
5. Intervallo di temperatura ambiente: -30 ℃ ~ + 40 ℃; Altitudine: ≤3000m

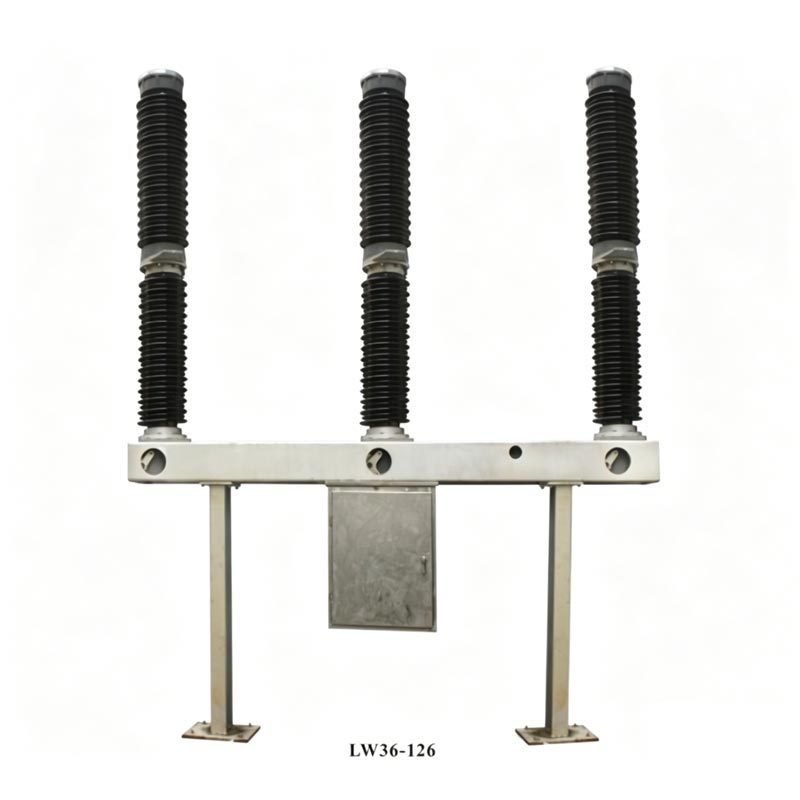

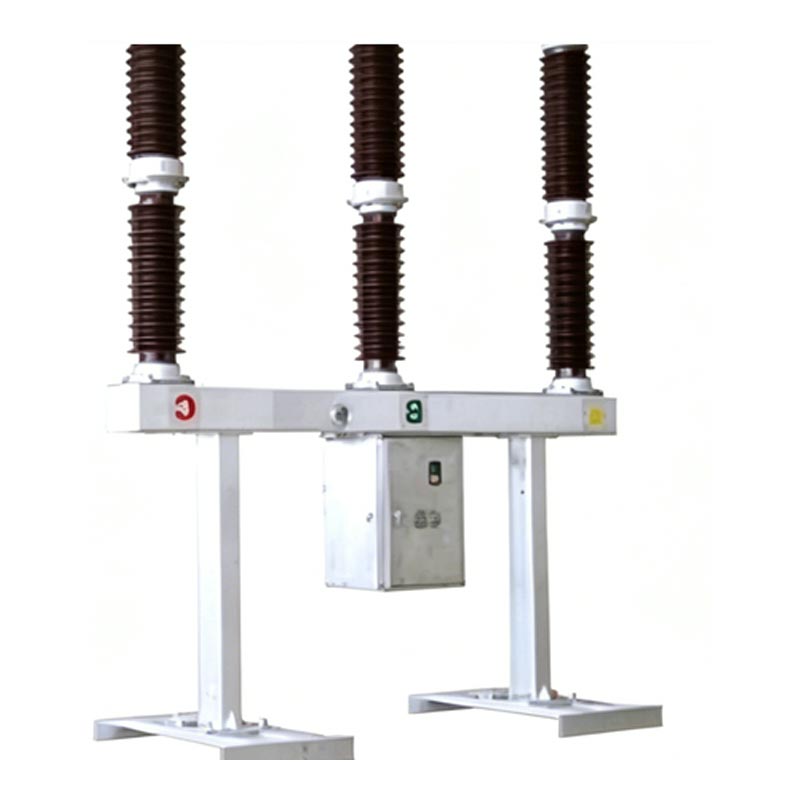

L'interruttore automatico ad alta tensione per sottostazione adotta una camera di estinzione dell'arco autoenergizzata integrata struttura, in cui ciascuna fase è un pilastro singolo a rottura singola (POLE). Ogni interruttore è costituito da tre fasi, installato sullo stesso telaio, azionato da un meccanismo a molla, con tre fasi collegate meccanicamente. La parte superiore del il prodotto è dotato di boccola in porcellana con camera di estinzione dell'arco, la sezione centrale contiene una porcellana di supporto boccola e telaio, mentre la scatola del meccanismo è posizionata al centro e sospesa sotto il telaio. Ospita il meccanismo di funzionamento a molla interna e componenti di controllo elettrico. L'asta di tiro di uscita del meccanismo si collega al biella e braccio rotante. Il controller della densità del gas SF6 è installato sulla parte anteriore del telaio, ovvero sostenuto ad entrambe le estremità da supporti.
La corrente del sistema scorre attraverso i terminali, l'asta di supporto del contatto stazionario, il contatto principale stazionario, il contatto principale mobile contatto, cilindro, contatto intermedio e flangia intermedia, quindi forma un circuito con il sistema attraverso il terminali.
Sotto l'azione dell'attuatore, il braccio operativo tira l'asta di trazione isolante, l'asta del pistone, il cilindro, l'arco mobile contatto e ugello rivolto verso il basso insieme. Un arco viene generato quando i contatti mobili e stazionari si separano. Quando il sistema di contatto mobile si sposta verso il basso in una determinata posizione, l'ugello si apre e il gas SF6 compresso entra il cilindro viene soffiato nell'area dell'arco attraverso l'ugello. L'arco si estingue quando la corrente passa per lo zero.
Sotto l'azione dell'attuatore, il braccio operativo tira verso l'alto il contatto mobile collegato all'asta isolata alla posizione di chiusura. Contemporaneamente, il gas SF6 entra nel cilindro, preparandosi alla successiva operazione di apertura.
Composto da densimetro SF6 (manometro e regolatore di densità integrati), valvola di alimentazione gas, trifase valvole e gasdotto SF6. È dotato di compensazione della temperatura, allarme e protezione dalla pressione di interblocco garantire una pressione stabile del gas SF6.
Situato all'interno dell'alloggiamento del meccanismo, include componenti chiave come interruttori di funzionamento, interruttori automatici, interruttori di sgancio, relè, terminali, bobine di chiusura, motori e riscaldatori. Abilita il controllo dell'interruttore, l'anti-pompaggio, accumulo di energia a molla, protezione dalla pressione del gas SF6, riscaldamento e funzioni di illuminazione.

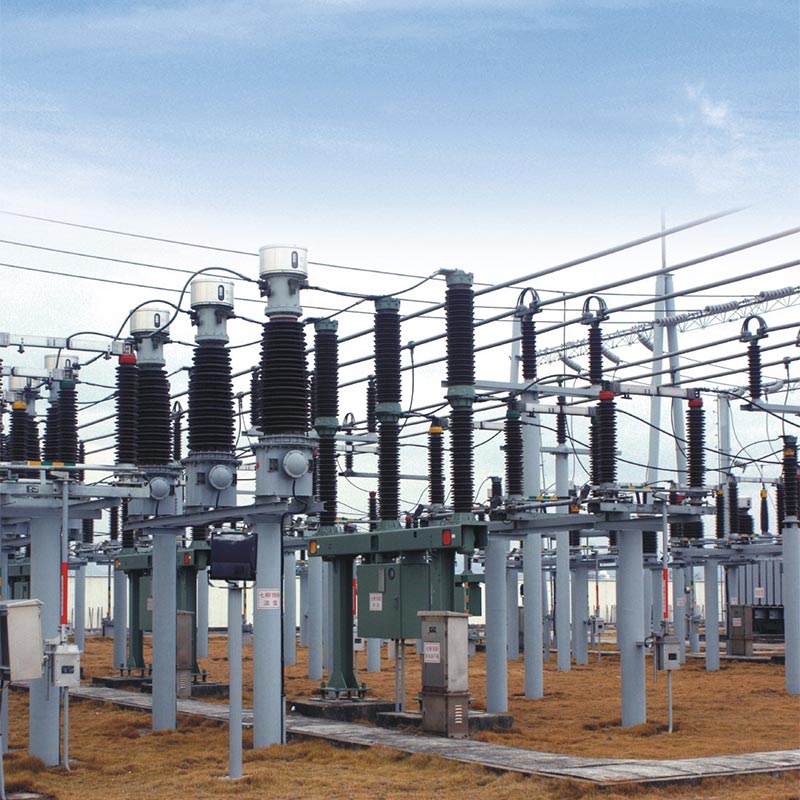

Per verificare l'affidabilità e la praticità dell'interruttore automatico ad alta tensione Usune LW36-110 per sottostazione, questo prodotto è stato applicato con successo a un progetto di sottostazione da 110 kV in un importante parco industriale nella Cina orientale. Come un fornitore affidabile, Usune ha fornito 12 interruttori automatici LW36-110 per questo progetto, che hanno funzionato stabilmente da oltre tre anni.
Questa sottostazione fornisce energia a più di 50 grandi e medie imprese all'interno del parco industriale, che richiedono stabilità e sicurezza estremamente elevate. Nelle prime fasi del progetto, il cliente in modo completo ha confrontato diversi produttori cinesi, selezionando infine gli interruttori automatici LW36-110 di Usune per la loro superiorità prestazioni tecniche, rigoroso controllo di qualità e servizio post-vendita completo. Durante il funzionamento, il i prodotti hanno resistito con successo a condizioni atmosferiche estreme, tra cui temperature elevate, forti piogge e basse temperature temperature senza alcun malfunzionamento registrato. Il tasso di perdita di gas SF6 era molto inferiore ai requisiti standard (≤0,5%), il funzionamento meccanico è stato regolare e i tempi di apertura e chiusura sono stabili, garantendo efficacemente la sicurezza e il funzionamento stabile della rete elettrica del parco. Ciò ha guadagnato grandi elogi da parte del cliente e Usune è diventato il fornitore designato di apparecchiature elettriche per i successivi progetti di espansione del parco.
A1: Il prodotto ha una vita meccanica di 6000 cicli e, in condizioni di utilizzo normale e manutenzione regolare, è continuo la vita operativa può raggiungere i 12 anni. I punti chiave della manutenzione includono: ispezioni di routine settimanali (controllo dell'isolatore integrità, pressione del gas SF6 e stato operativo); revisioni annuali ogni 3 anni (pulizia isolatori, controllo elementi di fissaggio, misurazione della resistenza del circuito principale e del contenuto di umidità del gas SF6); sono necessarie revisioni importanti ai sensi del seguenti condizioni: 12 anni di funzionamento continuo, 2000 interruzioni di corrente nominale, 20 a piena capacità (40 kA) interruzioni o 6000 operazioni meccaniche. Usune fornisce indicazioni professionali sulla manutenzione e pezzi di ricambio fornitura per garantire un funzionamento stabile a lungo termine del prodotto.
A2: Sì, questo prodotto ha una forte adattabilità ambientale e può essere utilizzato ad alta quota ed estremamente freddo regioni. L'intervallo di temperatura ambiente è compreso tra -30 ℃ e +40 ℃, con un'altitudine massima adattabile di ≤ 3000 m. Può resistere a una pressione del vento di 700 Pa e alla formazione di ghiaccio di 10 mm e la sua resistenza sismica soddisfa i requisiti di orizzontale accelerazione ≤0,3g e accelerazione verticale ≤0,15g. È adatto anche per zone con media giornaliera relativa umidità ≤95% e umidità relativa media mensile ≤90% (25℃) e può essere utilizzato in ambienti privi di sostanze infiammabili, condizioni esplosive, chimicamente corrosive e forti vibrazioni, che soddisfano pienamente i requisiti ambientali di la maggior parte dei progetti di sottostazioni in Cina e persino a livello globale.
Zhejiang Usune Electric Co., Ltd. è un produttore e fornitore professionale di quadri elettrici ad alta tensione Cina, concentrandosi su ricerca, sviluppo, produzione, vendita e servizio post-vendita di circuiti ad alta tensione interruttori, interruttori e altre apparecchiature elettriche. Lo stabilimento dell'azienda si trova nella provincia di Zhejiang, in Cina, che copre un'area di oltre 10.000 metri quadrati, dotata di linee di produzione avanzate, apparecchiature di collaudo e a team di ricerca e sviluppo professionale.
Usune aderisce alla filosofia "Qualità prima, cliente supremo", implementando rigorosamente un sistema di controllo della qualità durante il processo di produzione. Tutti i prodotti vengono sottoposti a test rigorosi prima di lasciare la fabbrica. Come fidato fornitore, Usune ha fornito apparecchiature elettriche di alta qualità per centinaia di progetti di sottostazioni sia a livello nazionale che a livello internazionale, ottenendo un ampio riconoscimento da parte dei clienti per la qualità del suo prodotto affidabile e completo servizio post-vendita.
