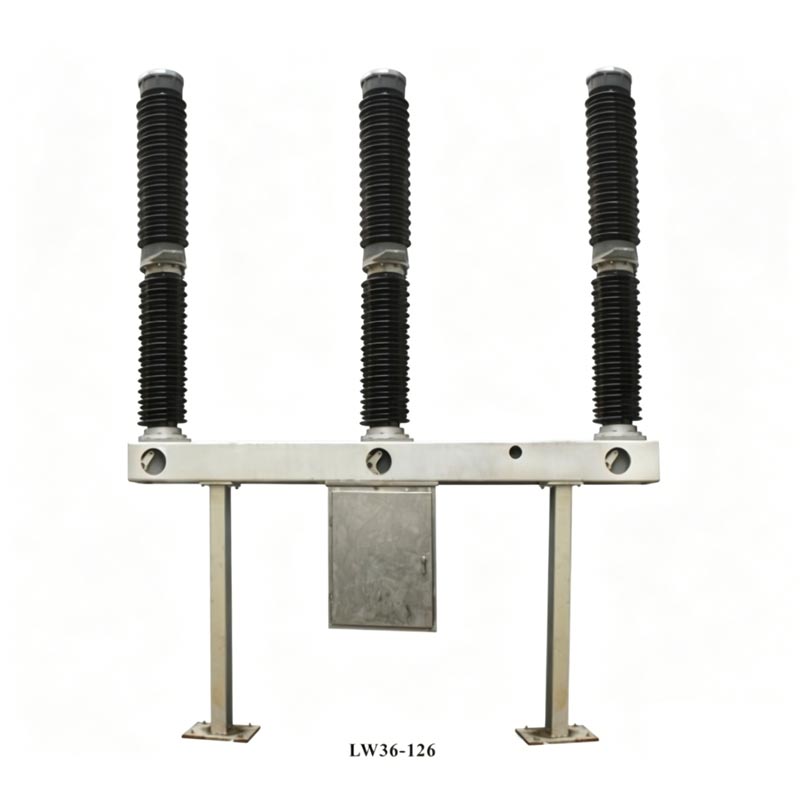

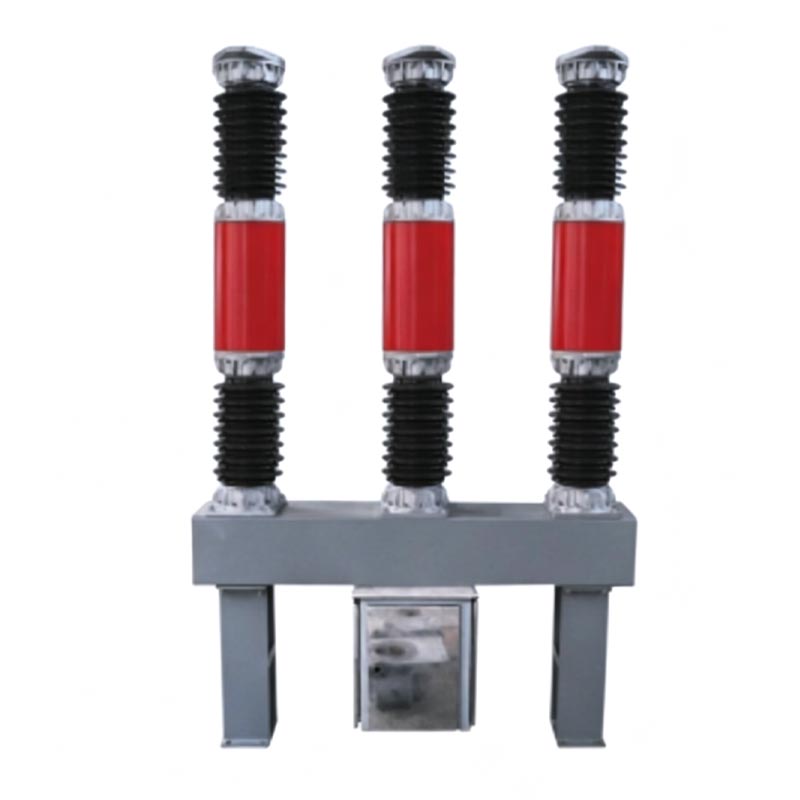

L'interruttore 2000A 3150A da 110 kV SF6 della serie LW36-126 di Zhejiang Usune Electric Co., Ltd. è un interruttore per esterni sviluppato in modo indipendente quadri ad alta tensione. È compatibile con una tensione nominale di 110 kV (massimo 126 kV) e una rete elettrica CA da 50 Hz. Lo è utilizzato principalmente per interrompere la corrente nominale, la corrente di guasto e la commutazione di linea, ottenendo controllo e protezione affidabili del sistema di potere. Può essere utilizzato anche come interruttore automatico.
| Nome del parametro | Specifica |
| Tensione nominale | 110 kV (massimo 126 kV) |
| Corrente nominale | 2000A, 3150A |
| Frequenza | 50Hz |
| Temperatura ambiente | -30℃~+40℃ |
| Altitudine | ≤3000m |
| Livello di inquinamento | ≤Livello IV |
| Mezzo estinguente e isolante | Gas SF6 |
| Meccanismo operativo | Nuovo tipo di meccanismo operativo a molla |
1. Tecnologia avanzata di estinzione dell'arco: l'interruttore SF6 da 110 kV 2000A 3150A adotta un leader a livello internazionale
principio di estinzione dell'arco autoalimentato, che offre eccellenti prestazioni di estinzione dell'arco, breve durata dell'arco e
bassa perdita di contatto.
2. Lunga durata: i cicli di rottura nominali raggiungono 20 volte, con un ciclo di manutenzione fino a 10 anni in condizioni normali
condizioni operative, riducendo significativamente i costi di esercizio e manutenzione.
3. Affidabile e silenzioso: meccanismo a molla ottimizzato, bassa potenza operativa, funzionamento stabile e bassa rumorosità,
adatto per ambienti residenziali e urbani.
4. Forte adattabilità ambientale: gli switch SF6 da 110 kV 2000A e 3150A mostrano prestazioni stabili in
ambienti a bassa temperatura, ad alta quota e fortemente inquinati, dimostrando un'eccezionale resistenza all'inquinamento
e corrosione.
5. Installazione e manutenzione facili: la struttura compatta e il design leggero facilitano un'installazione conveniente
e messa in servizio, richiedendo una manutenzione giornaliera minima.
6. Elevato rapporto costo-efficacia: prestazioni eccellenti a un prezzo ragionevole, paragonabili in modo efficace ai marchi importati
ridurre gli investimenti del progetto.

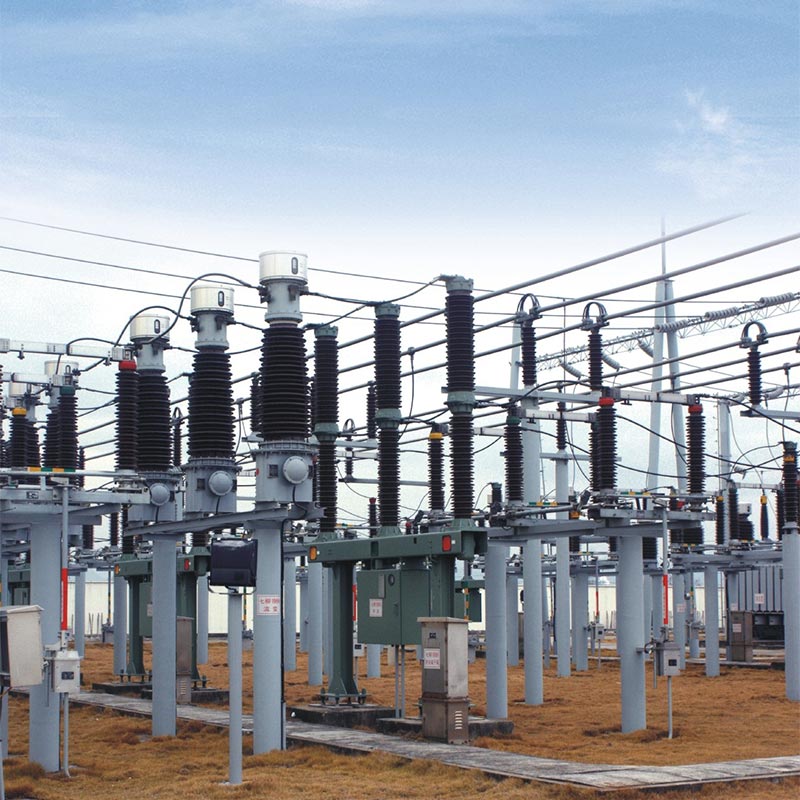

Nel 2023, l'interruttore Usune LW36-126 tipo 110 kV SF6 (3150A) è stato applicato a una sottostazione hub da 220 kV nella provincia di Gansu, fornire energia alle aree urbane circostanti, ai parchi industriali e alle nuove centrali elettriche. Nei 18 mesi successivi il suo funzionamento: ha interrotto con successo 7 guasti da cortocircuito con funzionamento preciso e zero guasti; il La pressione dell'SF6 è stabile, senza perdite rilevate nei test trimestrali; aumento della temperatura durante il funzionamento a pieno carico soddisfa gli standard, soddisfacendo i requisiti per il funzionamento ad alta corrente.
Nel 2024, un parco eolico offshore da 200 MW nella provincia di Jiangsu ha selezionato il quadro Usune 110 kV SF6 (2000 A). Di fronte ambienti con elevata nebbia salina, elevata umidità e frequenti tifoni, l'apparecchiatura ha funzionato in modo stabile e ha dimostrato un’eccellente resistenza alla corrosione e all’inquinamento. Abilita in modo affidabile la rete frequente commutazione di connessione/disconnessione di turbine eoliche. Rispetto alle attrezzature importate, i costi del progetto sono stati ridotti del 25% e costi operativi e di manutenzione del 40%.
| Articolo | Unità | Parametri | |
| Tensione nominale | kV | 72.5 | 126 |
| Corrente nominale | A | 1250/2500/3150 | 1250/2500/3150 |
| Frequenza nominale | Hz | 50 | 50 |
| Corrente di interruzione nominale di cortocircuito | kA | 31,5/40 | 31,5/40 |
| Interruzione nominale di cortocircuito e corrente di chiusura (picco) | kA | 80/100 | 80/100 |
| Corrente nominale ammissibile di breve durata | kA | 31,5/40 | 31,5/40 |
| Tensione di tenuta nominale del valore di picco | kA | 80 | 80/100 |
| Tensione di resistenza alla frequenza industriale nominale (1 minuto) | kV | A terra:160 Distanza fra le fratture:202 | A terra:230 Distanza fra le fratture:230+73 |
| Tensione nominale di resistenza all'impulso di fulmine (1 minuto) | kV | Alla terra:350 Distanza fra le fratture:410 | A terra:550 Distanza fratture:550+103 |
| Tempo di permanenza in cortocircuito nominale | s | 4 | 4 |
| Corrente di interruzione nominale di estrazione | kA | 8 | 10 |
| Corrente di interruzione per guasto a distanza ravvicinata | kA | 90% Ik, 75% Ik | 90% Ik, 75% Ik |
| Corrente on-off di carica del circuito nominale | A | 10 | 31.5 |
| Sequenza operativa nominale | 0-0,3s-C0-180s-CO | 0-0,3s-C0-180s-CO | |
| Pressione del gas SF6 (pressione tabella 20 ℃) | MPa | 0.5 | 0.6 |
| Vita meccanica | Volte | 6000-10000 | 6000-10000 |
In condizioni operative normali, il ciclo di manutenzione è di 10 anni. Gli elementi di ispezione principali includono la pressione dell'SF6 e purezza, caratteristiche operative meccaniche, prestazioni di isolamento e dispositivi di fissaggio. Usune garantisce una durata di vita supporto tecnico e guida alla manutenzione.
Il modello standard è adatto per altitudini ≤3000m e temperature ≥-30℃. Per altitudini superiori o inferiori temperature, Usune offre soluzioni personalizzate, garantendo un funzionamento stabile ottimizzando la pressione dell'aria, utilizzando materiali resistenti alle basse temperature e miglioramento dell'isolamento.
In quanto stabilimento di produzione professionale, Usune implementa un rigoroso controllo di qualità, coprendo l'ispezione delle materie prime, test sui prodotti semilavorati e test a pieno carico prima della spedizione. Un sistema completo di gestione della produzione garantisce consegne puntuali e ogni prodotto è dotato di un rapporto di prova e certificato di qualità.
1. Reti elettriche urbane e rurali: linea di sottostazione 110kV e protezione del trasformatore.
2. Nuovo settore energetico: centrali eoliche, fotovoltaiche e idroelettriche.
3. Imprese industriali e minerarie: grandi unità che consumano energia come quelle petrolifere, chimiche e metallurgiche
industrie.
4. Infrastrutture: sistemi di alimentazione per ferrovie, metropolitane, aeroporti e data center.
L'interruttore Usune 110kV SF6 2000a 3150a integra tecnologia avanzata, qualità affidabile e alta rapporto costo-efficacia. Basandosi su una forte forza tecnica e un sistema di servizi completo, fornisce sicurezza e apparecchiature elettriche stabili ai clienti in tutto il mondo.
