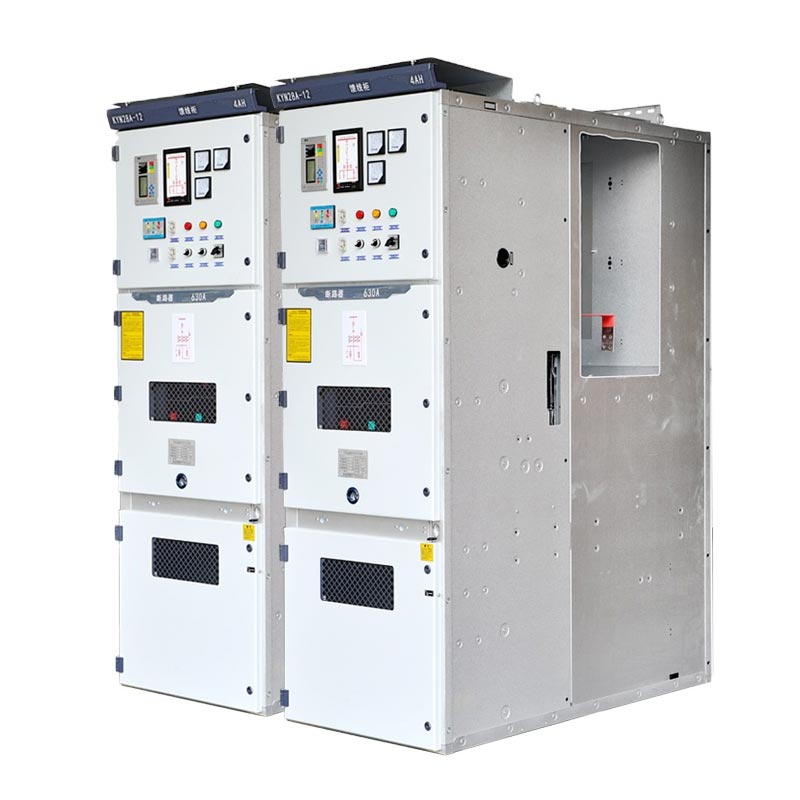

Kyn28 Quadro 11kV

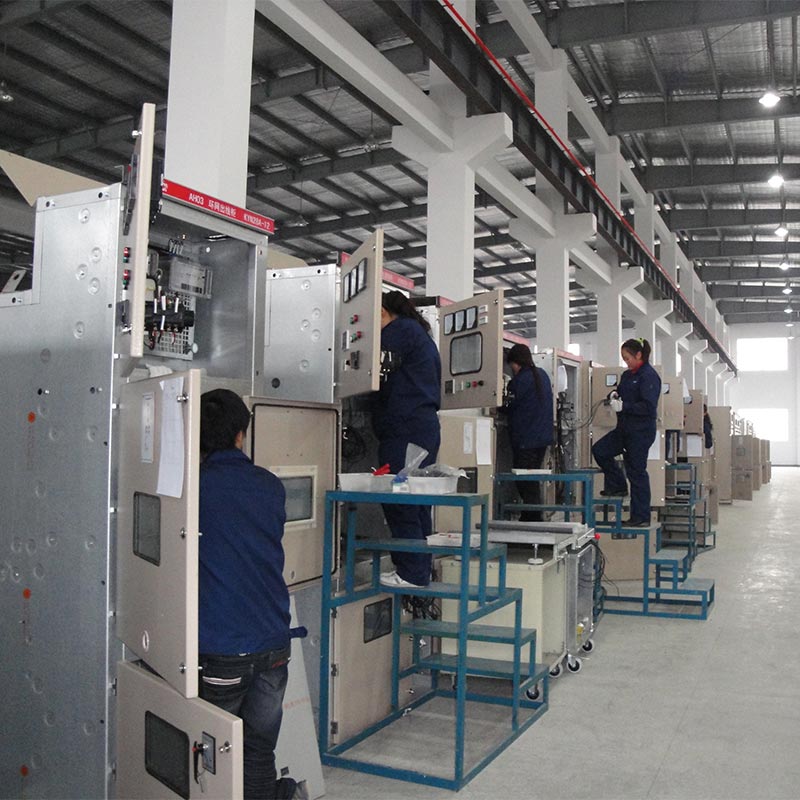

Il quadro Usune Kyn28 da 11 kV è adatto per sistemi CA trifase da 3,6 kV–12 kV, 50 Hz, consentendo la ricezione dell'alimentazione, distribuzione, controllo, protezione e monitoraggio. Supporta la sezionalizzazione di sbarre singole, singole e doppie metodi di connessione delle sbarre collettrici, rendendolo un dispositivo di distribuzione dell'energia chiave nei sistemi di alimentazione. Come prodotto principale di a fornitore cinese professionale di apparecchiature elettriche, è diventato un distributore di energia a media tensione affidabile a livello mondiale soluzione grazie alle sue capacità di produzione in fabbrica e alla qualità stabile.

Quadri di bassa tensione

Quadri di media tensione

Conformità agli standard fondamentali

Il quadro Usune Kyn28 11kV aderisce rigorosamente agli standard internazionali e nazionali per garantire il prodotto affidabilità, sicurezza e interoperabilità:

1. IEC 60298 / IEC 62271-200: quadri CA con involucro metallico con tensioni nominali da 1 kV a 52 kV
2. GB 3906-2006: Quadri e armadi di controllo con custodia metallica da 3–35 kV CA
3. DL/T 404-2007: Specifiche tecniche per quadri ad alta tensione CA per interni
4. GB/T 11022: Specifiche generali per quadri ad alta tensione

Caratteristiche strutturali e di design

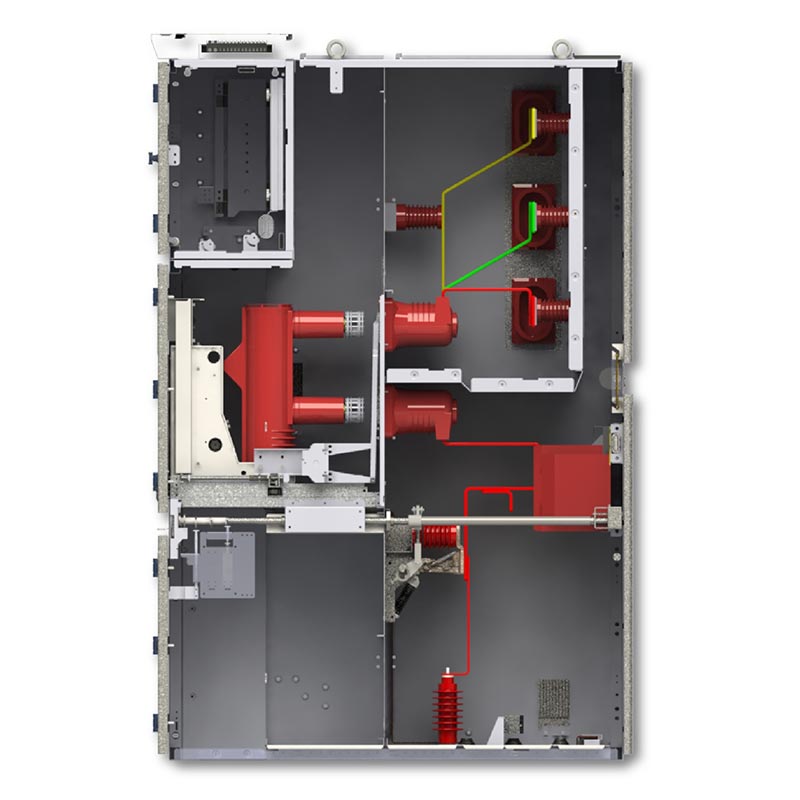

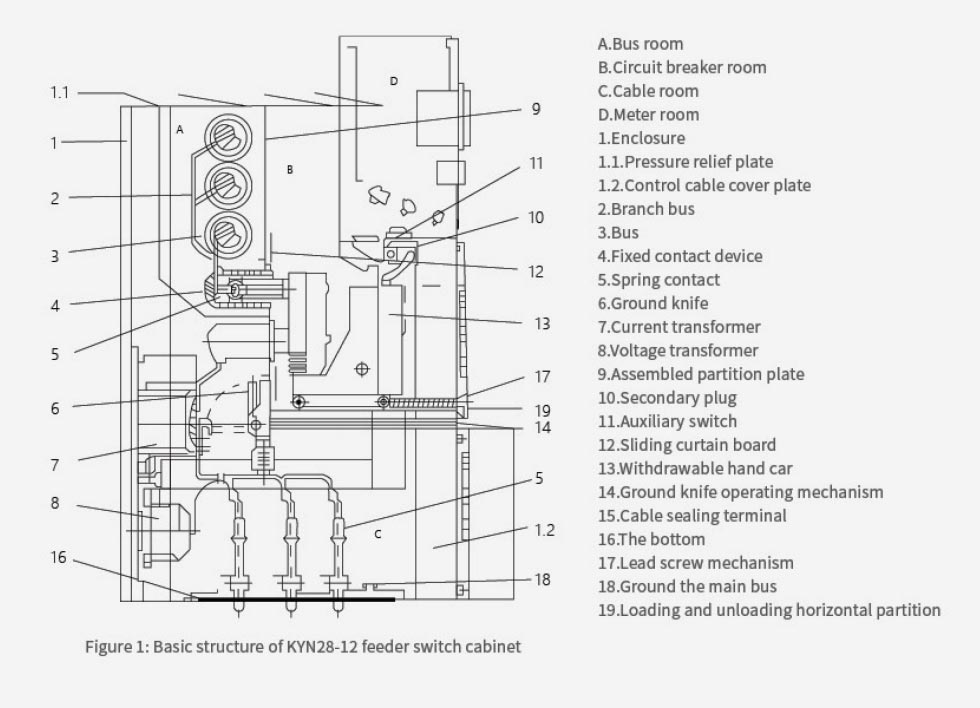

L'involucro Kyn28 Switchgear 11kV adotta una struttura modulare imbullonata realizzata in lamiera zincata/laminata a freddo di alta qualità piastra in acciaio, divisa in cinque scomparti di messa a terra indipendenti da divisori metallici, prevenendo efficacemente i guasti propagazione.

1. Scomparto interruttore: dotato di carrello interruttore sotto vuoto rimovibile con meccanismo incastro
2. Vano sbarre: installa le sbarre principali e le sbarre secondarie, isolate in modo indipendente.
3. Vano cavi: utilizzato per i collegamenti dei cavi, contenente trasformatori, interruttori di messa a terra, scaricatori di sovratensione, ecc.
4. Vano strumenti di controllo: installa relè, strumenti, dispositivi di protezione e circuiti secondari.
5. Canale di scarico della pressione: dotato di un dispositivo di scarico della pressione nella parte superiore, che consente il rilascio sicuro della pressione dell'arco in caso di guasto.

Vantaggi fondamentali

1. Design del carretto rimovibile: l'interruttore automatico e i carretti PT sono intercambiabili, consentendo una rapida manutenzione e sostituzione senza diseccitare l'intero tratto sbarre.
2. Interblocco completo a cinque protezioni: impedisce l'apertura/chiusura accidentale dell'interruttore, impedisce spingere/tirare il carrello sotto carico, impedisce la chiusura dell'interruttore di terra mentre sotto tensione, impedisce la messa sotto tensione quando l'interruttore di terra è chiuso e impedisce l'ingresso accidentale nei compartimenti sotto tensione.
3. Struttura compatta: funzionamento e manutenzione frontali, risparmiando spazio di installazione.
4. Elevata adattabilità ambientale: riscaldatore di condensa integrato, adatto ad ambienti umidi.

Principali tipologie di applicazioni:

1. Armadio della linea in entrata (che riceve alimentazione)
2. Armadio linea in uscita (distribuzione della potenza agli alimentatori/motori)
3. Trasformatore di tensione e armadio di misurazione della tensione
4. Armadio di misurazione (con contatore di energia)
5. Armadio sezione sbarre
6. Armadio di isolamento

Condizioni ambientali

- Temperatura ambiente: -15℃ ~ +40℃
- Umidità relativa media giornaliera ≤95%, media mensile ≤90%
- Nessun gas esplosivo, corrosivo o polvere conduttiva, nessuna vibrazione forte
- Solo installazione interna

Principali parametri tecnici

Caso di applicazione reale

Progetto di distribuzione elettrica di un complesso commerciale urbano. Un complesso commerciale di 50 piani (uffici + commerciale + intrattenimento) nella Cina orientale utilizza 18 unità Usune Kyn28 Switchgear da 11 kV, comprese linee in ingresso, linee in uscita, TP, misurazione, armadi di sezione e armadi di isolamento, con alimentazione ridondante tramite doppie sbarre.

Dopo due anni di funzionamento, ha raggiunto un'affidabilità di alimentazione del 99,98% senza interruzioni di corrente non pianificate. Il i quadri possono essere sostituiti rapidamente, riducendo significativamente i tempi di manutenzione. Il cabinet compatto consente di risparmiare spazio nel locale di distribuzione e un riscaldatore a condensazione garantisce un funzionamento stabile in ambienti umidi.

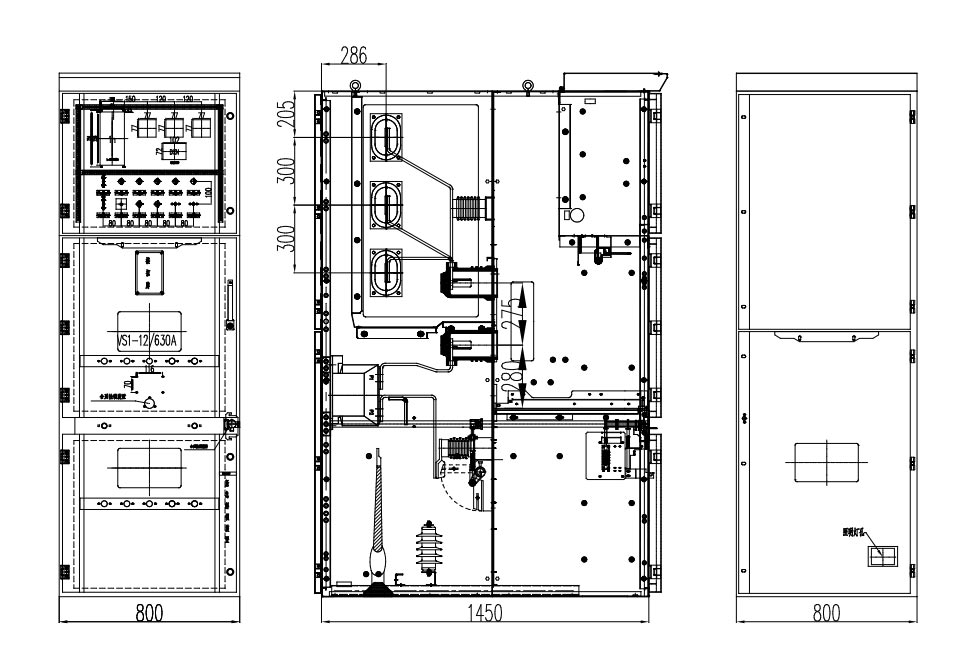

Dimensione esterna del prodotto

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

D1: Quali sono le principali differenze tra Usune KYN28 11kV e i tradizionali quadri fissi?

R: La differenza principale è la struttura del quadro estraibile. Gli interruttori automatici possono essere estratti in modo indipendente e scambiati, eliminando la necessità di un'interruzione completa dell'alimentazione durante la manutenzione. Ciò si traduce in una maggiore sicurezza e efficienza di manutenzione e il compartimento indipendente limita efficacemente l'intervallo di guasto.

Q2: Il quadro Kyn28 da 11 kV può essere utilizzato in ambienti ad alta quota o particolarmente umidi?

R: Sì. In qualità di produttore professionale, Usune offre design di declassamento ad alta quota, isolamento migliorato e protezione dalla corrosione e un riscaldatore integrato per garantire un funzionamento affidabile in ambienti umidi.

Q3: E la garanzia del prodotto e il servizio post-vendita?

R: L'intera macchina viene fornita con una garanzia di 12 mesi, un team tecnico globale che risponde 24 ore al giorno e un servizio rapido servizio in loco disponibile nelle aree principali. Forniamo anche manutenzione a lungo termine e formazione tecnica.
