Il quadro elettrico in vuoto di media tensione Zhejiang Usune Electric Co., Ltd. KYN28-12, sviluppato sulla base di anni di ricerca e sviluppo esperienza e alle richieste del mercato, è adatto per reti elettriche da 3,6–12 kV e sistemi a sbarre singole/doppie, consentendo accoglienza, distribuzione, controllo e protezione.
Il quadro in vuoto di media tensione KYN28-12 ha superato rigorosi test di tipo IEC. L'azienda possiede a sistema di gestione completo ISO 9001, ISO 14001 e ISO 45001, che garantisce un funzionamento stabile del prodotto. Come professionista fornitore di apparecchiature per la distribuzione di energia, Usune aderisce al principio di "prima qualità, basata sulla tecnologia", fornendo configurazioni standard e soluzioni personalizzate per vari progetti.
Quadri di bassa tensione
Quadri di media tensione

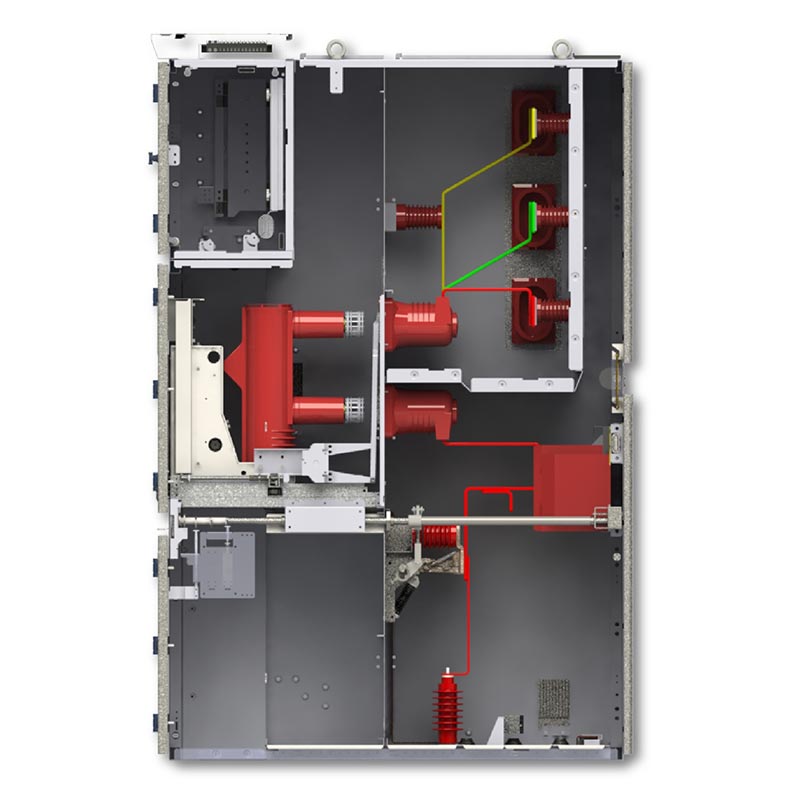

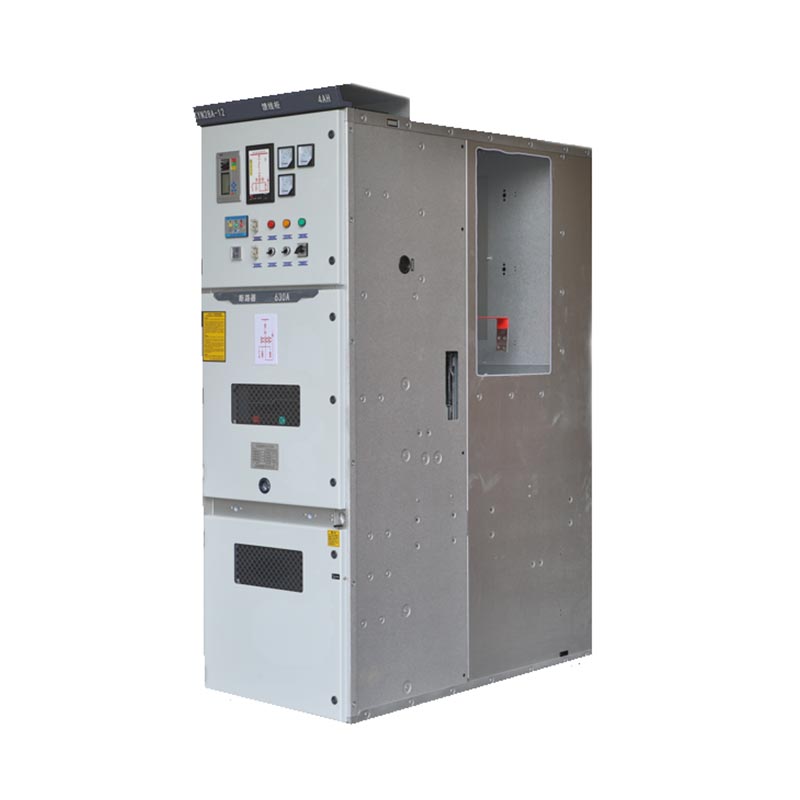

Il quadro sotto vuoto di media tensione KYN28-12 adotta una struttura corazzata metallica completamente chiusa. Il mobile è realizzato in lamiera di acciaio legato ad alluminio-zinco ad alta resistenza alla corrosione con grado di protezione IP4X. Sbarre interne, interruttori automatici, cavi e componenti a bassa tensione sono separati in modo indipendente, sopprimendo efficacemente la diffusione degli archi di faglia. Dotato di un meccanismo di trasferimento dedicato, facilita la spinta e il posizionamento del carrello, supporta la manutenzione frontale e il montaggio a parete e consente di risparmiare spazio sul pavimento.
Dotato di un sistema di interblocco completo "a cinque prove" per prevenire malfunzionamenti elettrici; indipendente è possibile selezionare riscaldatori per la cella interruttore e per la cella cavi per prevenire la corrosione da condensa; il vano cavi dispone di ampio spazio, consentendo un cablaggio ordinato e una comoda manutenzione.
Compatibile con più interruttori automatici in vuoto come VS1-12, ABB VD4 e Schneider HVX; può essere configurato con trasformatori di tensione, carrelli isolanti e altri moduli; i carrelli sono universalmente intercambiabili, riducendo difficoltà e costi di manutenzione.
| Parametro | Dettagli |
| Tensione nominale | 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV |
| Frequenza nominale | 50/60Hz |
| Corrente nominale | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Corrente nominale di tenuta di breve durata (4 s) | 16kA, 20kA, 25kA, 31,5kA, 40kA |
| Livello di isolamento nominale | Frequenza di alimentazione: 42 kV (1 min); Impulso del fulmine: 75 kV (picco) |
| Livello di protezione | Involucro IP4X, Intervano IP2X |
| Temperatura ambiente | -15°C~+40°C |
| Tipi di pannelli | Arrivo, partenza, protezione trasformatore, accoppiatore bus, PT/TV, ecc. |

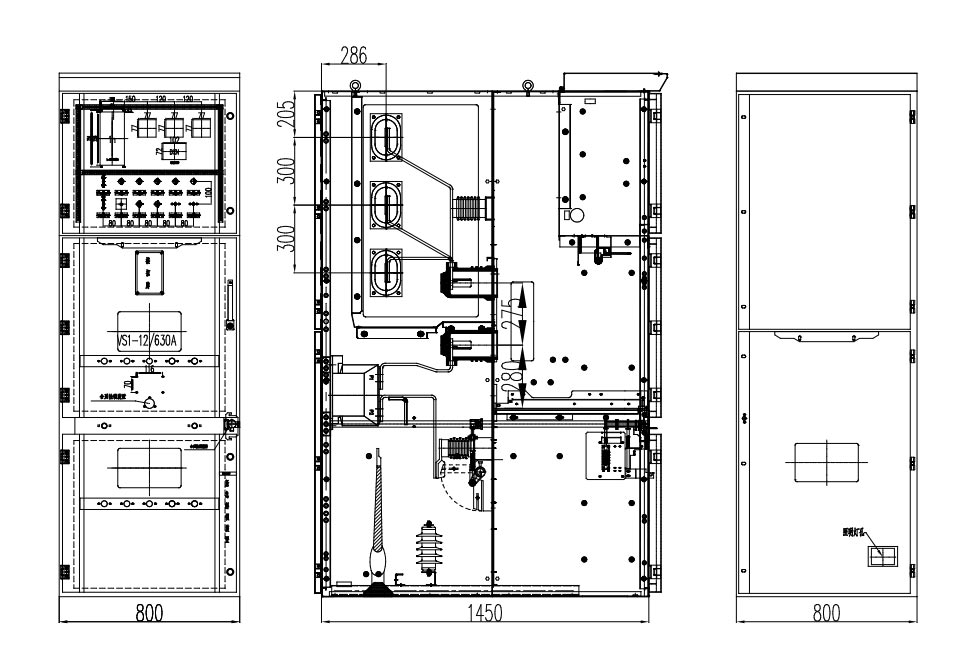

| Dimensioni (L×A×P) | 650/800/1000 mm × 2300 mm × 1450 mm |
Il KYN28-12, con il suo design robusto e prestazioni stabili, è la scelta preferita per molti settori critici:
1. Energia e infrastrutture: centrali elettriche, parchi eolici e sottostazioni centralizzate.
2. Industria pesante: stabilimenti metallurgici, complessi petrolchimici e grandi imprese manifatturiere.
3. Commerciale e residenziale: grattacieli, aeroporti, ospedali e data center.
1. La sfida: un grande porto internazionale necessitava di un sistema di alimentazione affidabile per supportare la movimentazione dei container 24 ore su 24, 7 giorni su 7,
ispezione doganale e operazioni di lavorazione di materiali pericolosi. La soluzione doveva resistere alle dure condizioni della regione,
clima costiero umido.
2. Soluzione: questo progetto richiedeva una sottostazione modulare prefabbricata che integrasse 14 Usune KYN28-12 di media tensione
Unità di comando in vuoto come nucleo di distribuzione ad alta tensione.
3. Motivi per scegliere Usune: Usune si è distinto per il suo comprovato grado di protezione IP4X, i riscaldatori anticondensa,
e il robusto design della custodia in metallo, che lo rende ideale per ambienti corrosivi e ad alta umidità.
4. Risultati: il sistema è stato messo in servizio con successo e funziona continuamente con un tempo di attività del 100%, garantendo a
un'alimentazione elettrica stabile e affidabile per le operazioni critiche del porto. Questo progetto dimostra pienamente perché Usune, come a
produttore leader nel settore elettrico, è la scelta preferita per le applicazioni mission-critical
in tutto il mondo.
| NO. | Articolo | Unità | Valore |
| 1 | Tensione nominale | kV | 12 |
| 2 | Tensione di tenuta a frequenza industriale (1 minuto) | 42,48 | |
| 3 | Tensione di tenuta all'impulso di fulmine (valore di picco) | 75,85 | |
| 4 | Frequenza nominale | Hz | 50 |
| 5 | Corrente nominale | A | 630、1250、1600、2000、2500、3150*、4000*、5000* |
| 6 | Corrente di interruzione nominale di cortocircuito (valore efficace) | kA | 25、31.5、40、50 |
| 7 | Corrente di stabilità termica di 4 secondi (valore effettivo) | 25、31.5、40、50 | |
| 8 | Corrente nominale di tenuta di picco | kA | 63、80、100、125、150 |
| 9 | Grado di protezione | La custodia è IP4X e IP2X quando lo scomparto e la porta dell'interruttore sono aperti |
*È necessario il raffreddamento ad aria forzata.
Fabbrica, possiamo garantire che il nostro prezzo è ragionevole e competitivo.
Di solito citiamo entro 24 ore dalla ricezione della richiesta.
Sì, certo, accettiamo OEM.
I tempi di consegna dipendono dalle quantità ordinate, normalmente entro 15-20 giorni dalla ricezione del pagamento.

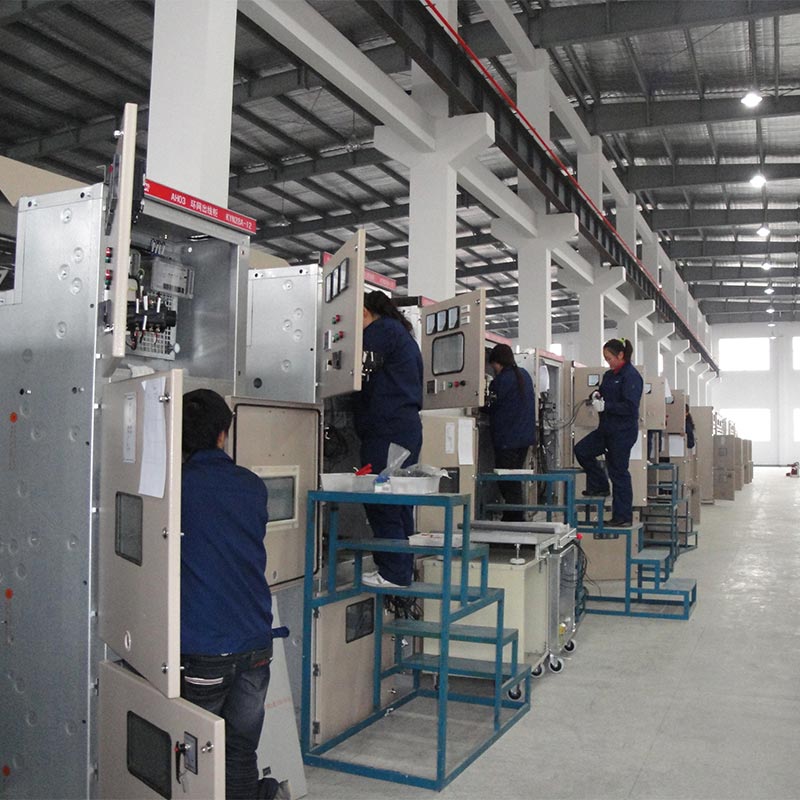

Tutti i prodotti verranno controllati a partire dagli accessori, e verranno effettuati test di routine prima della partenza la nostra fabbrica.
Scatta foto o video dei problemi di qualità e inviaceli per il controllo e la conferma, e noi ne faremo una soluzione soddisfatta per te entro 1-3 giorni.
12 mesi dalla data di spedizione.
● Siamo specializzati nel settore da oltre 14 anni e disponiamo di un team di ricerca e sviluppo di grande esperienza che si occupa della progettazione
e lavoro di sviluppo per ogni progetto in base alle richieste speciali del cliente.
● Abbiamo una procedura di controllo qualità estremamente rigorosa dai componenti ai prodotti finiti.
● Periodo di produzione stabile entro 15-20 giorni.
● Disponiamo di una serie completa di rapporti di prova per i prodotti.
● Soluzione fornita in un solo passaggio.
In conclusione, il quadro di media tensione in vuoto KYN28-12 rappresenta l'apice della potenza in media tensione tecnologia di distribuzione. Integra un design incentrato sulla sicurezza, una qualità di produzione superiore e una personalizzazione flessibile opzioni, fornendo una soluzione affidabile a lungo termine per i moderni sistemi energetici. Con la sua ricerca e sviluppo, produzione e sistema di servizi, questo prodotto di punta continua a ottenere riconoscimenti globali per la sua qualità affidabile e completa supporto.
