Armadio di comando di tipo fisso a bassa tensione

Il quadro elettrico di tipo fisso a bassa tensione Usune GGD è progettato specificamente per i sistemi di distribuzione dell'alimentazione CA 50 Hz con una tensione operativa nominale di 380 V e una corrente operativa nominale fino a 3150 A. Serve come hub di controllo principale per apparecchiature di alimentazione, illuminazione e distribuzione, realizzando in modo stabile ed efficiente le funzioni di distribuzione dell'energia.

Sviluppato in risposta alle esigenze dei settori energetici, degli utenti esperti e delle unità di progettazione, questo prodotto vanta funzionalità avanzate tecnologia e rappresenta un aggiornamento ideale rispetto ai tradizionali quadri a bassa tensione. Come prodotto principale di un leader cinese produttore, integra prestazioni affidabili, funzionamento sicuro e manutenzione conveniente, rendendolo il preferito scelta per gli utenti globali che cercano un fornitore affidabile di distribuzione di energia a bassa tensione. Sfruttare la produzione capacità delle fabbriche cinesi avanzate, la sua qualità è garantita.

Quadri di bassa tensione

Quadri di media tensione

Parametri tecnici fondamentali

1. Frequenza nominale: 50 Hz
2. Tensione operativa nominale: 380 V CA
3. Corrente operativa nominale: fino a 3150 A
4. Standard applicabili: IEC439, GB 7251, IEC60056, ecc.
5. Grado di protezione: IP30–IP54 (personalizzabile)
6. Capacità di rottura: elevata, eccellente stabilità dinamica e termica

Conformità e garanzia della qualità

1. Standard internazionali

Il quadro elettrico di tipo fisso a bassa tensione è pienamente conforme agli standard elettrici internazionali fondamentali, garantendo applicabilità e affidabilità globali. Questi standard includono: IEC60056 (interruttori automatici CA ad alta tensione), IEC60099 (Scaricatori di sovratensione AC Gapless all'ossido di metallo), IEC60129 (Sezionatori AC e interruttori di messa a terra), IEC60185 (trasformatori di corrente), IEC60186 (trasformatori di tensione) e IEC60298 (quadri con custodia metallica da 1 kV a 50 kV CA).

2. Standard nazionali e di settore

Il quadro soddisfa i rigorosi standard nazionali e industriali cinesi, tra cui: GB/T7251.12-2013 (Bassa tensione quadri e gruppi di controllo), GB1207 (trasformatori di tensione), GB1208 (trasformatori di corrente), GB50150-2006 "Norma per le prove di accettazione delle apparecchiature elettriche negli impianti elettrici" e DL/T 5004-2004 "Norme tecniche Specifiche per la progettazione di sistemi CC nell'ingegneria energetica".

3. Test e ispezioni rigorosi

- Ispezione visiva: viene condotta un'ispezione visiva e dimensionale completa sullo stile del mobile, dimensioni, progettazione strutturale, nonché selezione, layout, cablaggio, processo di installazione e rivestimento superficiale dei componenti interni per garantire la conformità ai requisiti tecnici e vengono conservate le registrazioni.

- Collaudo in Fabbrica: Ogni quadro è sottoposto a collaudo e collaudo in fabbrica secondo le normative nazionali e vigenti standard di settore prima di lasciare la fabbrica e vengono forniti registri di test autentici per garantire che il prodotto soddisfa gli standard prima della consegna.

Requisiti dell'ambiente operativo

1. Temperatura ambiente: da -5 ℃ a +40 ℃, temperatura media su 24 ore ≤ +35 ℃
2. Altitudine: ≤ 2000 m (installazione interna)
3. Umidità relativa: ≤ 50% a +40℃, può essere rilassata a basse temperature (ad es. ≤ 90% a +20℃), considerando condensa dovuta agli sbalzi di temperatura.
4. Angolo di installazione: angolo con piano verticale ≤ 5°
5. Requisiti ambientali: esente da forti vibrazioni, urti e sostanze corrosive; requisiti speciali può essere negoziato con il produttore.

Vantaggi prestazionali principali

1. Elevata capacità di rottura e forte stabilità

Struttura robusta, in grado di resistere a grandi correnti di cortocircuito e funzionamento stabile in condizioni estreme condizioni elettriche.

2. Configurazione flessibile

Le soluzioni elettriche modulari supportano varie combinazioni, sono disponibili più serie, adattabili a diverse scenari applicativi.

3. Pratico e durevole

Struttura innovativa, alto livello di protezione, resistente alla polvere, all'umidità e agli urti, prolungando la durata.

4. Sicuro e facile da mantenere

Layout chiaro, componenti facilmente accessibili, funzionamento conveniente, riduzione dei tempi di inattività e semplificazione della manutenzione. 5. Ampia applicabilità: ampiamente applicabile a centrali elettriche, sottostazioni, fabbriche, edifici commerciali e progetti infrastrutturali.

Casi applicativi reali

Caso 1: progetto di distribuzione dell'energia per una grande miniera di carbone

1. Contesto del progetto: un grande gruppo minerario del carbone necessitava di un affidabile sistema di distribuzione dell'energia a bassa tensione attrezzature minerarie sotterranee e strutture di superficie, esposte ad ambienti difficili come polvere, umidità e vibrazione.
2. Soluzione: Usune ha fornito 36 quadri elettrici di tipo fisso a bassa tensione serie GGD, personalizzati con IP54 protezione e installazione resistente alle vibrazioni.
3. Risultati dell'applicazione: funzionamento stabile per oltre 5 anni senza gravi guasti elettrici; frequenza di manutenzione ridotto del 30% rispetto alle apparecchiature più vecchie; nessun incidente di sicurezza elettrica, migliorando l'efficienza mineraria.

Caso 2: Progetto di potenziamento della sottostazione urbana

1. Contesto del progetto: Una sottostazione municipale aveva bisogno di aggiornare il suo vecchio sistema di distribuzione dell'energia, richiedendo maggiore capacità e affidabilità di alimentazione per soddisfare il fabbisogno elettrico di residenti e imprese.
2. Soluzione: è stato utilizzato il quadro Usune GGD, con una corrente nominale di 3150 A, che integra monitoraggio intelligente e funzioni di protezione.
3. Effetti sull'applicazione: la capacità di distribuzione dell'energia è aumentata del 40%, soddisfacendo i picchi di domanda di energia; tempo di risposta al guasto ridotto del 60%, diminuendo la durata dell'interruzione di corrente; conforme agli standard State Grid, ottenendo risultati eccellenti accettazione.

Specifiche tecniche

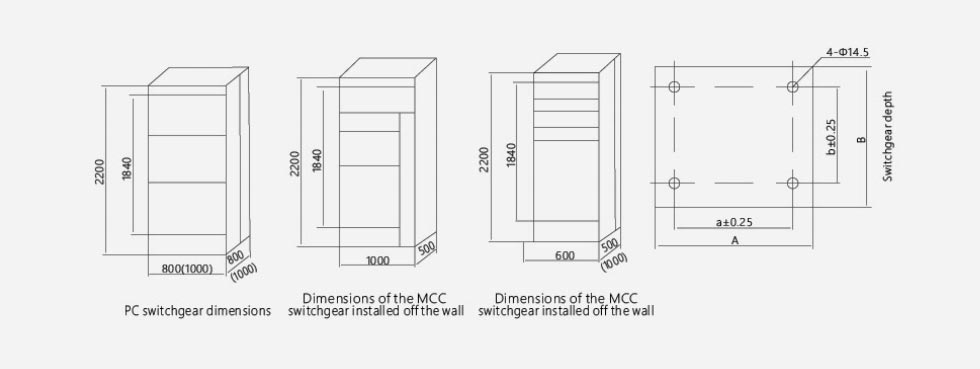

Dimensione esterna del prodotto

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

Q1: Qual è il grado di protezione del quadro elettrico di tipo fisso a bassa tensione Usune GGD e come viene adattato ad ambienti diversi?

R: Il grado di protezione standard è IP30, personalizzabile fino a IP54. Gradi di protezione più elevati (ad esempio IP54) sono polvere e resistente all'umidità, adatto a miniere, fabbriche e ambienti umidi; per ambienti corrosivi, rivestimenti anticorrosione e materiali specializzati sono disponibili per soddisfare esigenze personalizzate.

Q2: Qual è la durata del prodotto e quale manutenzione ordinaria è richiesta?

R: La durata normale è di 15-20 anni. La manutenzione ordinaria comprende: pulizia trimestrale dalla polvere, controllo degli elementi di fissaggio e stato di funzionamento dei componenti; test completo annuale di resistenza all'isolamento e funzione di protezione calibrazione. Una corretta manutenzione può prolungare la durata e garantire un funzionamento stabile.

Q3: Usune può fornire soluzioni personalizzate per tensioni/correnti o strutture speciali?

R: Sì. In qualità di produttore professionale, offriamo servizi di personalizzazione completi: regolazione della tensione nominale (220 V/400 V) e corrente (fino a 3150A), modificando dimensioni, disposizione dei componenti e funzioni; il nostro team di ingegneri lavorerà in stretta collaborazione per progettare soluzioni personalizzate conformi agli standard IEC/GB.
