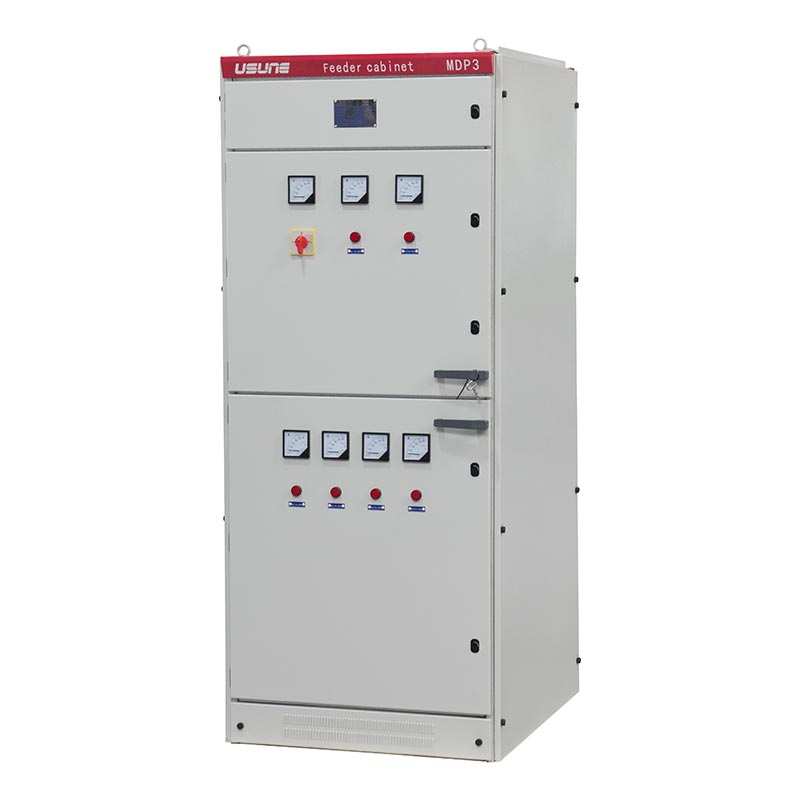

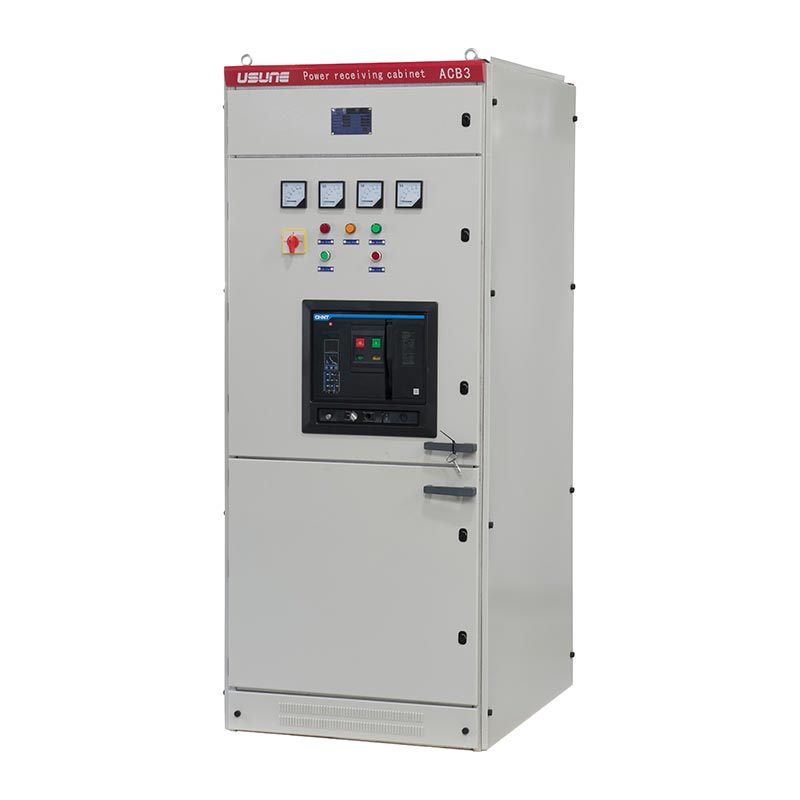

Quadri Ggd di bassa tensione

Il quadro di bassa tensione Usune GGD è un quadro fisso utilizzato principalmente per la ricezione, la distribuzione e il controllo dell'energia nei sistemi a bassa tensione. Ottimizzato per applicazioni indoor, è adatto per centrali elettriche, sottostazioni, impianti industriali e imprese minerarie e grattacieli e può gestire carichi fino a 3150 A.

- Tensione nominale: 0,4 kV (380 V)
- Frequenza nominale: 50Hz
- Grado di protezione:IP23
- Standard: IEC 439, GB 7251, GB/T 14048.2
- Certificazioni: Certificazione del Sistema di Gestione ISO 9001

Quadri di bassa tensione

Quadri di media tensione

Progettazione strutturale

1. Telaio dell'armadio: realizzato in lamiera d'acciaio laminata a freddo con uno spessore ≥ 2 mm, in grigio elettrico RAL7032, possedere un'elevata resistenza meccanica.
2. Prestazioni di protezione: grado di protezione IP23, che impedisce efficacemente l'intrusione di corpi estranei solidi e spruzzi d'acqua.
3. Dispositivo di interblocco: il quadro di bassa tensione GGD incorpora un interblocco meccanico ed elettrico meccanismo, prevenendo efficacemente operazioni errate e garantendo la sicurezza operativa.
4. Componenti principali: dotati di interruttori automatici di alta qualità, indicatori LED anti-interferenza e precisione strumenti a puntatore.

Principali vantaggi prestazionali

1. Elevato potere di interruzione: potere di interruzione fino a 50 kA, garantendo un funzionamento stabile dell'apparecchiatura in caso di guasto condizioni.
2. Stabilità eccellente: presenta un'eccellente stabilità dinamica e termica, adatta per impieghi industriali pesanti applicazioni.
3. Configurazione flessibile: il design modulare consente una configurazione personalizzata in base a potenza, illuminazione e motore requisiti di controllo.
4. Manutenzione conveniente: i componenti sono disposti in modo logico, chiaramente etichettati e le ante dell'armadio sono durevoli, facilitando l'ispezione e la manutenzione quotidiana.
5. Forte adattabilità ambientale: l'intervallo di temperatura operativa è compreso tra -10 ℃ e +40 ℃, adatto per ambienti con altitudini ≤1000m.

Specifiche tecniche

Casi applicativi reali

1. Nome del progetto: aggiornamento del sistema di distribuzione dell'energia per una miniera di carbone

2. Cliente: Un grande gruppo minerario di carbone nello Shanxi, Cina

3. Sfide del progetto: Ambiente sotterraneo difficile con livelli elevati di polvere e vibrazioni, che richiede un ambiente stabile e alimentazione affidabile per trasportatori, pompe e apparecchiature di ventilazione.

4. Soluzione: impiego di 18 unità di quadri di bassa tensione Usune GGD per la distribuzione dell'alimentazione principale e l'alimentazione a zone distribuzione.

5. Risultati del progetto:
- Affidabilità: funzionamento stabile per 24 mesi consecutivi senza tempi di inattività non pianificati.
- Sicurezza: il grado di protezione IP23 e i robusti dispositivi di interblocco eliminano completamente gli incidenti di sicurezza elettrica.
- Miglioramento dell'efficienza: l'alimentazione stabile riduce il tasso di guasto delle apparecchiature del 65%.
- Ottimizzazione della manutenzione: il design dei componenti di facile accesso riduce i tempi di manutenzione del 50%.

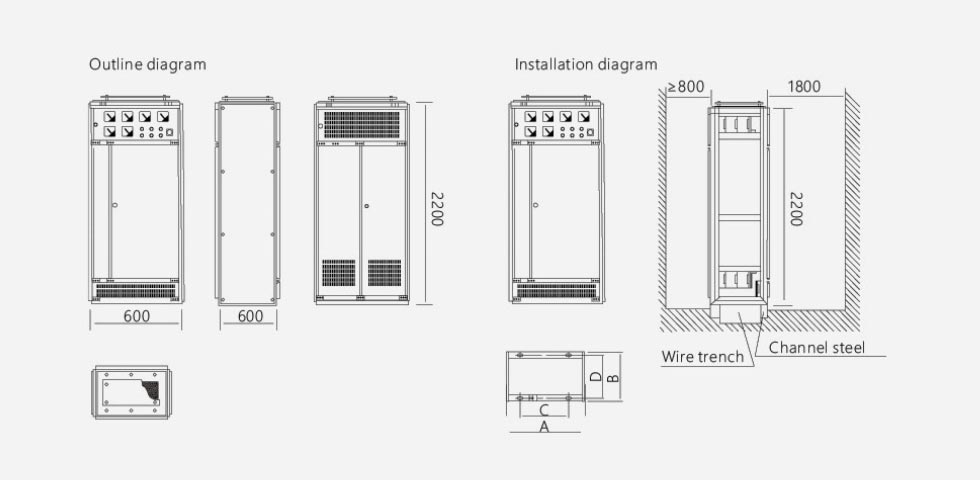

Dimensione esterna del prodotto

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

Q1: Qual è l'altitudine operativa massima del quadro di bassa tensione Usune GGD?

R: Il design standard è adatto ad altitudini ≤1000 m. Possono essere versioni adatte ad altitudini fino a 2000m personalizzato previa conferma del produttore.

Q2: Il quadro GGD può essere utilizzato in ambienti esterni o corrosivi?

R: Questo prodotto è progettato per uso interno (adatto ad ambienti con inquinamento di livello 3). Per esterni o altamente applicazioni corrosive, contattare Usune per rivestimenti personalizzati o livelli di protezione migliorati.

Q3: A quali norme è conforme il quadro GGD?

R: Il prodotto è conforme agli standard dei sistemi di gestione IEC 439, GB 7251, GB/T 14048.2 e ISO. In caso di norme contrastanti, verrà data priorità allo standard più elevato.

In conclusione, il quadro di bassa tensione Usune GGD è una distribuzione di energia ad alte prestazioni e altamente affidabile soluzione. In qualità di produttore e fornitore leader in Cina, Usune integra concetti di design avanzati e rigorosi controllo di qualità e una vasta esperienza nel settore, sfruttando i suoi moderni impianti di produzione per fornire prodotti sicuri e prodotti e servizi di distribuzione dell'energia efficienti e durevoli per vari scenari in tutto il mondo, compresa l'energia impianti, strutture industriali ed edifici commerciali.
